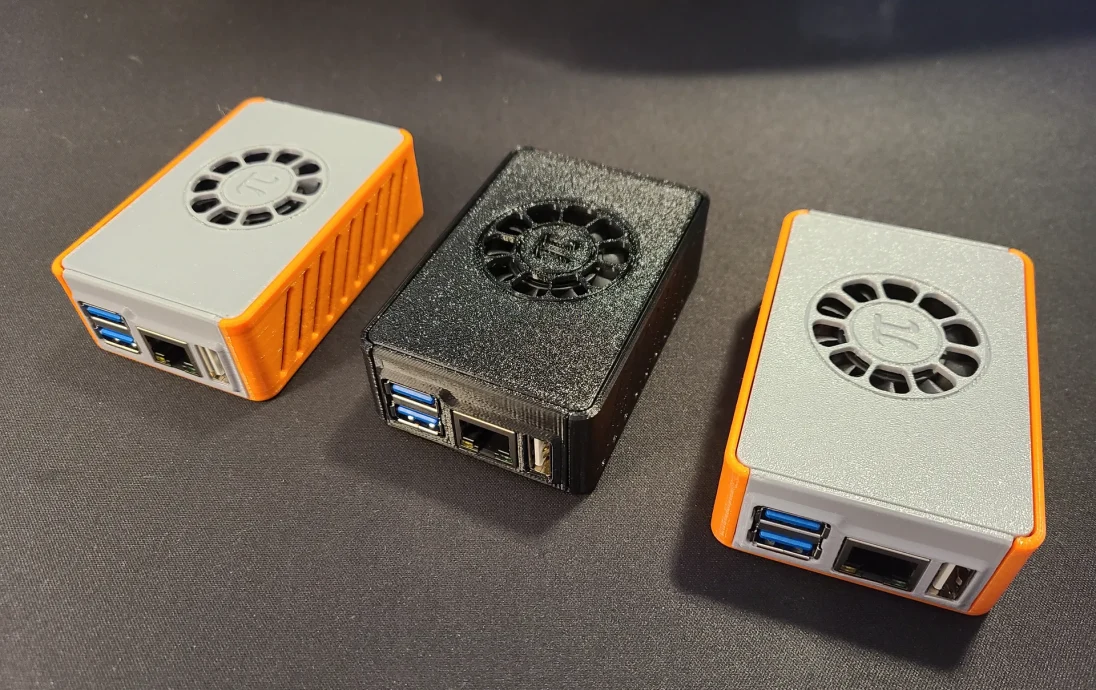

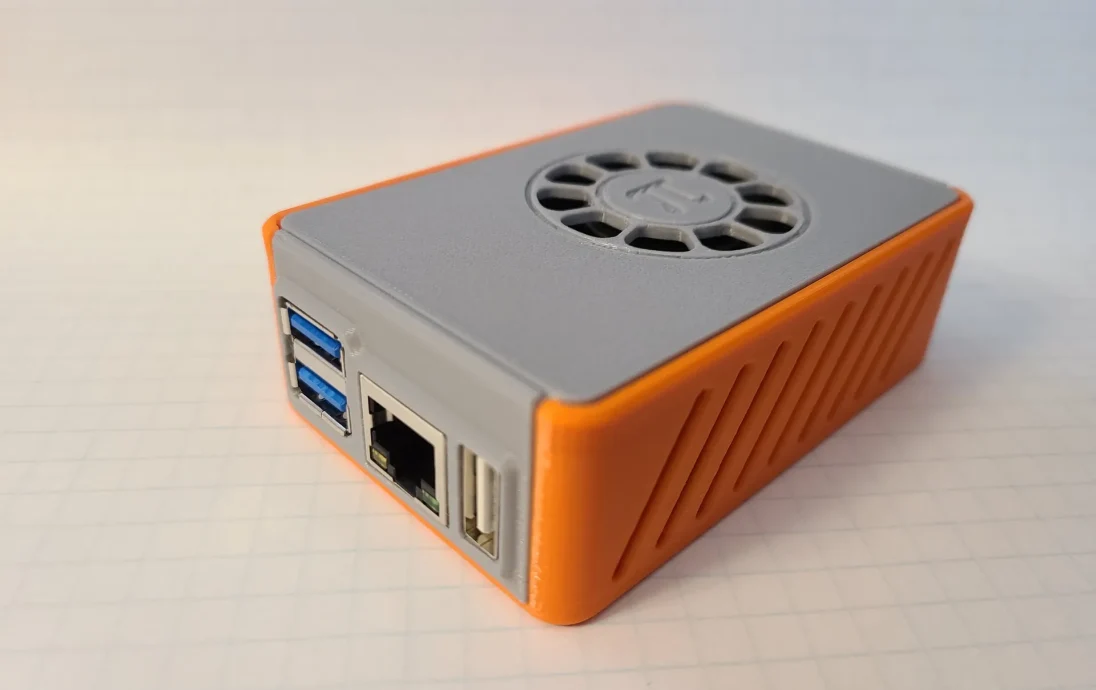

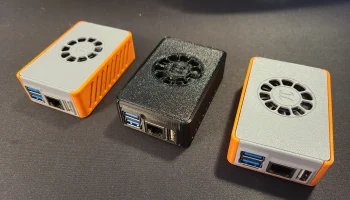

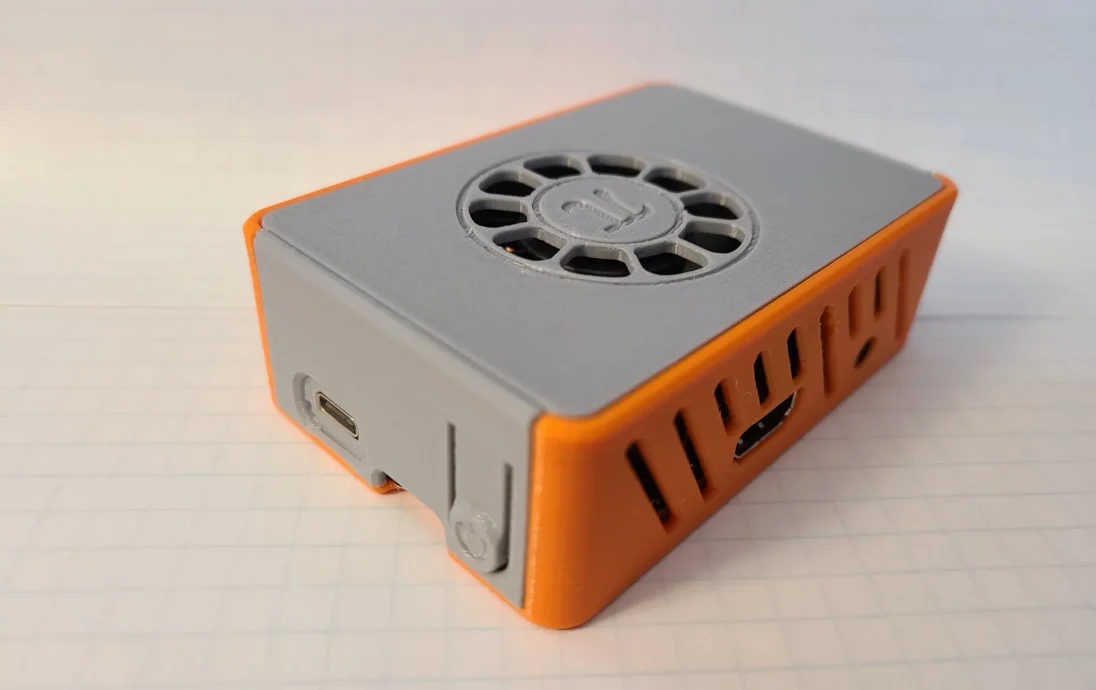

Корпус для Orange Pi 3 LTS

Этот чехол предназначен для Orange Pi 3 LTS. В конструкцию интегрирован вентилятор 5В 4010 для охлаждения.

Печать:

Я спроектировал корпус с учетом высоты слоя 0,02 и напечатал детали из PETG без опор. Если у вашего принтера проблемы с перемычками, вы, вероятно, можете добавить опоры или просто обрезать лишнее с помощью ножа X-acto или бритвенного лезвия.

Список ��апчастей:

— Верхняя и нижняя часть корпуса (с принтом)

— Вентилятор 5 В 40 мм (4010) (я установил на вентилятор 2-контактный разъем Dupont)

— 2 винта M3x10 SHCS или с полукруглой головкой (винты для крепления вентилятора. Я использовал 2, но есть место для 4, если вам нужна дополнительная безопасность)

— 4 винта M3x10 с плоской головкой (также подойдет M3x12)

Инструкции по сборке:

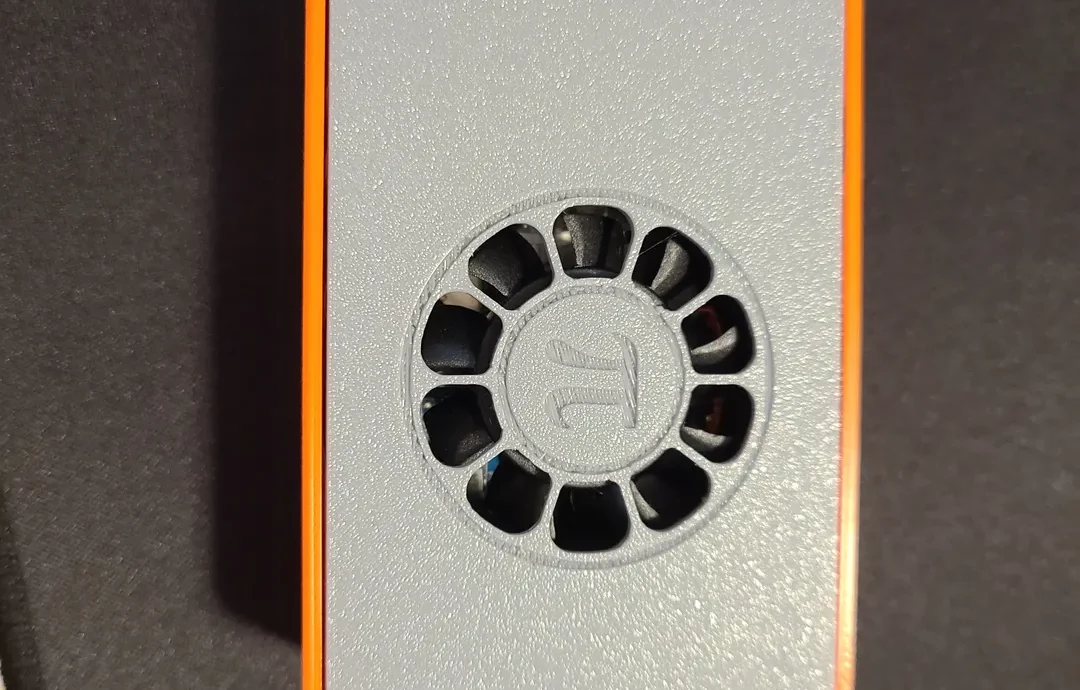

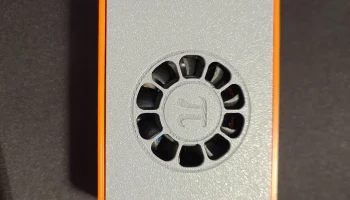

— Начните с установки вентилятора на верхнюю часть корпуса. Расточенные отверстия должны располагаться над патрубками вентилятора. Используйте как минимум 2 винта M3x10 SHCS/кнопочной головки, чтобы зафиксировать вентилятор на месте. *Обратите внимание на длину кабеля вентилятора. Возможно, вы захотите отрегулировать ориентацию вентилятора, чтобы обеспечить наилучшее расположение проводов, гарантируя при этом, что разъем может достигать контактов ввода-вывода на плате.

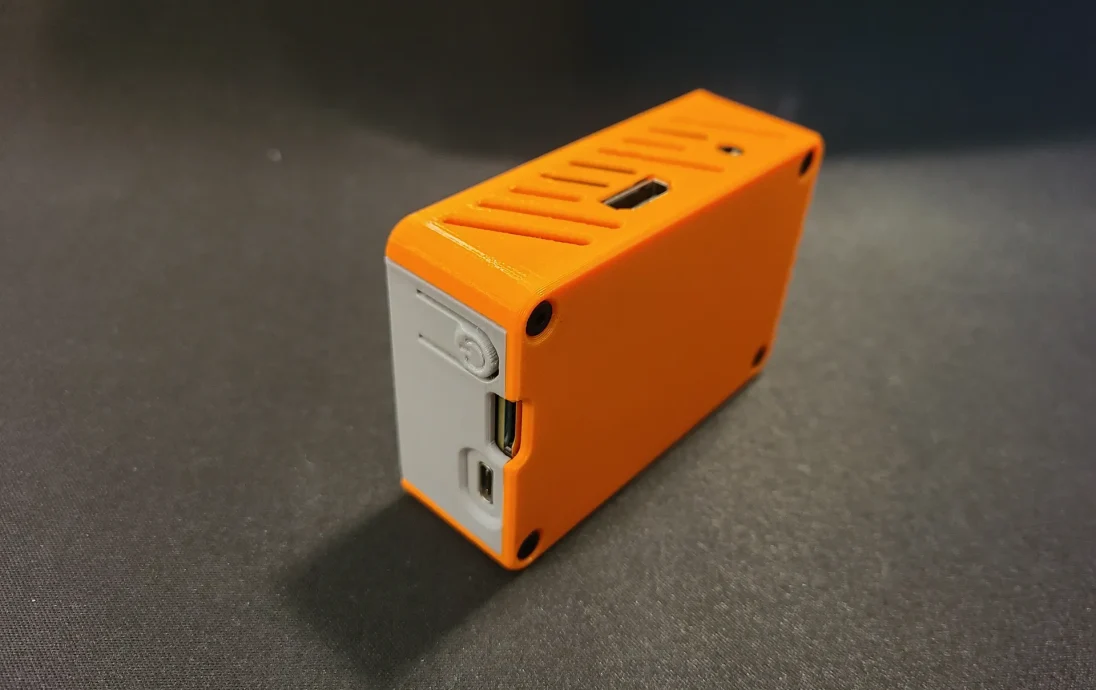

— Затем подключите разъем DuPont вентилятора к 4-му (VCC-5V) и 6-му (GND) контактам и сначала вставьте плату в верхний USB-разъем корпуса. При необходимости согните верхнюю часть корпуса, чтобы приподнять ее над кнопкой питания и портом USB-C.

— Затем вы можете вставить всю верхнюю часть и плату вместе в нижнюю часть корпуса. Возможно, вам придется начать с наклона ��орта HDMI вниз и слегка согнуть корпус, чтобы выровнять плату. Как только плата выровняется в корпусе, она должна вдвигаться с небольшим вмешательством в порты HDMI и аудио до тех пор, пока не встанет в свое отверстие.

— Используйте 4 винта M3x10 с плоской головкой, чтобы закрепить верхнюю и нижнюю половины и завершить сборку.
