Корпус Orange Pi Zero

Arduino и пр.

Источник:

www.printables.com

Обновление от 7 марта 2017 г. — загружены исходные файлы Fusion 360, если вы хотите их изменить.

Это случай Orange Pi Zero, сверхдешевого (7 долларов США) мини-компьютера, такого как Raspberry Pi Zero, но со встроенной проводной и Wi-Fi сетью и большей вычислительной мощностью. Идеально подходит для использования с Octoprint для управления 3D-принтерами.

Особенности
Тонкий дизайн
Вентиляционно�� отверстие
Несколько вариантов
Легкая печать
Вырез для штыревого разъема (для добавления дополнительных портов USB и т. д.)
База

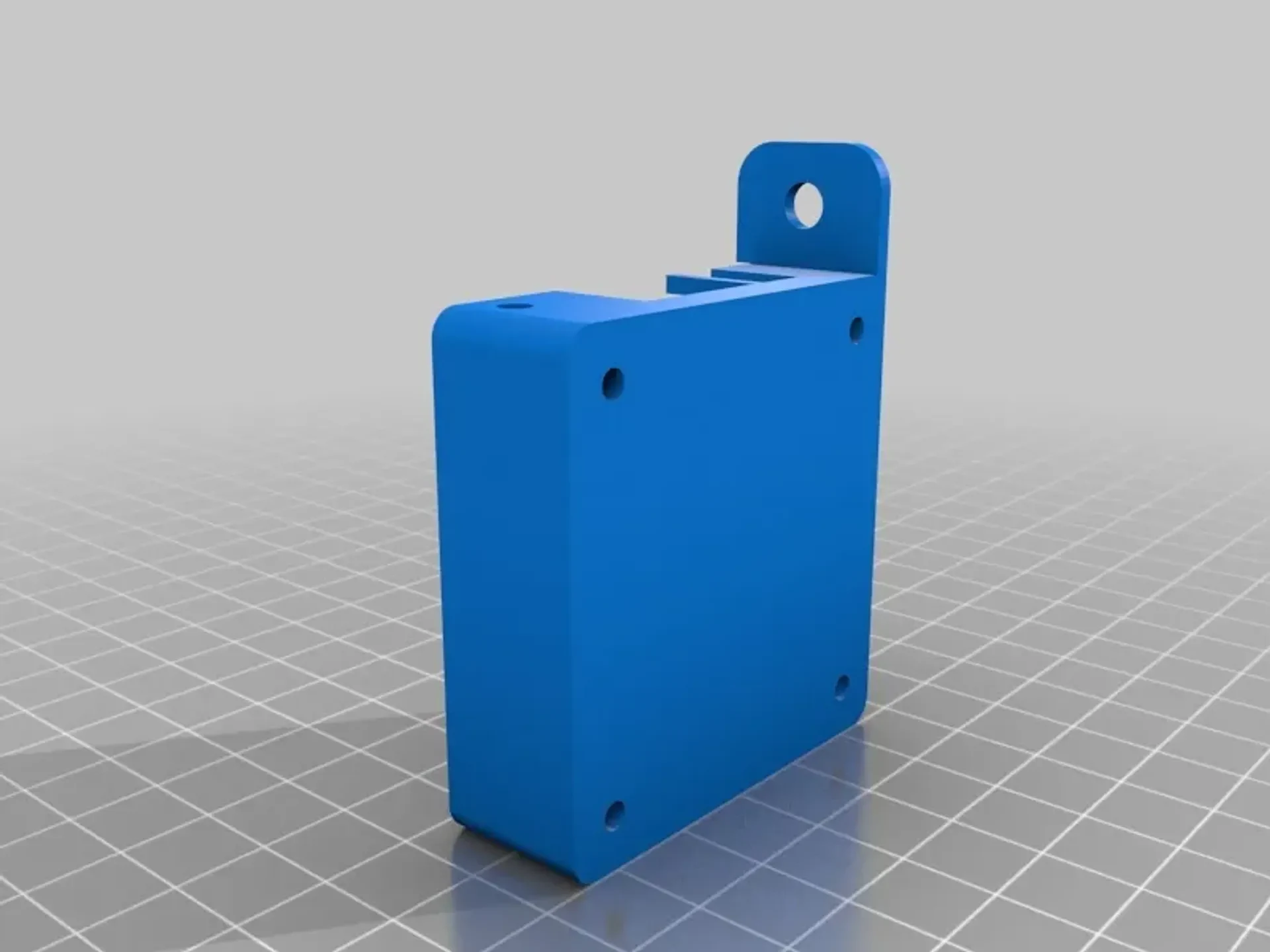

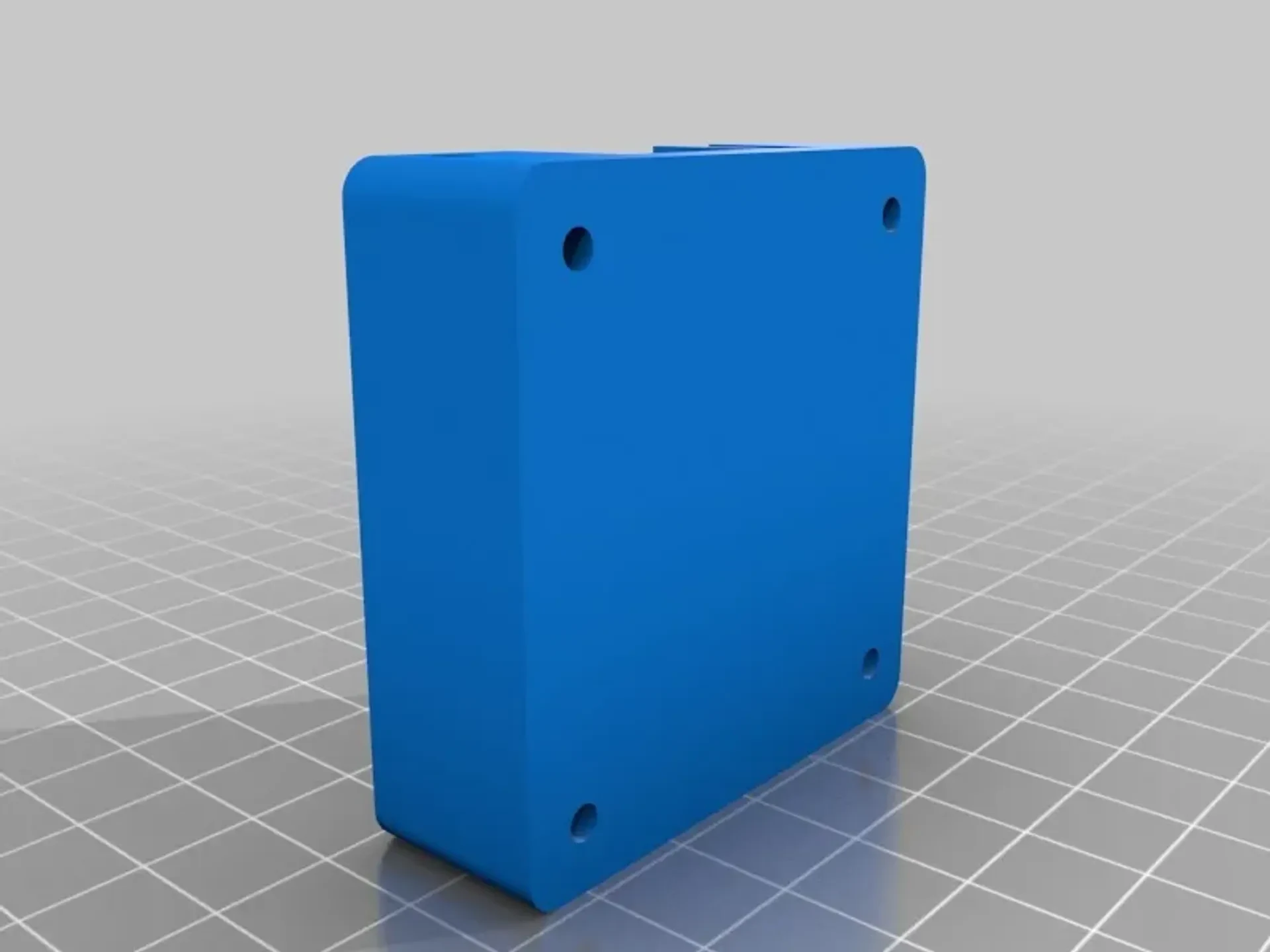

Есть два варианта — один только базовая модель, другой с монтажной проушиной (идеально подходит для алюминиевых профилей 2020 года).

Для установки антенны имеется отверстие диаметром 3 мм.

Закрепите плату четырьмя винтами M3 6 мм.

Обложка

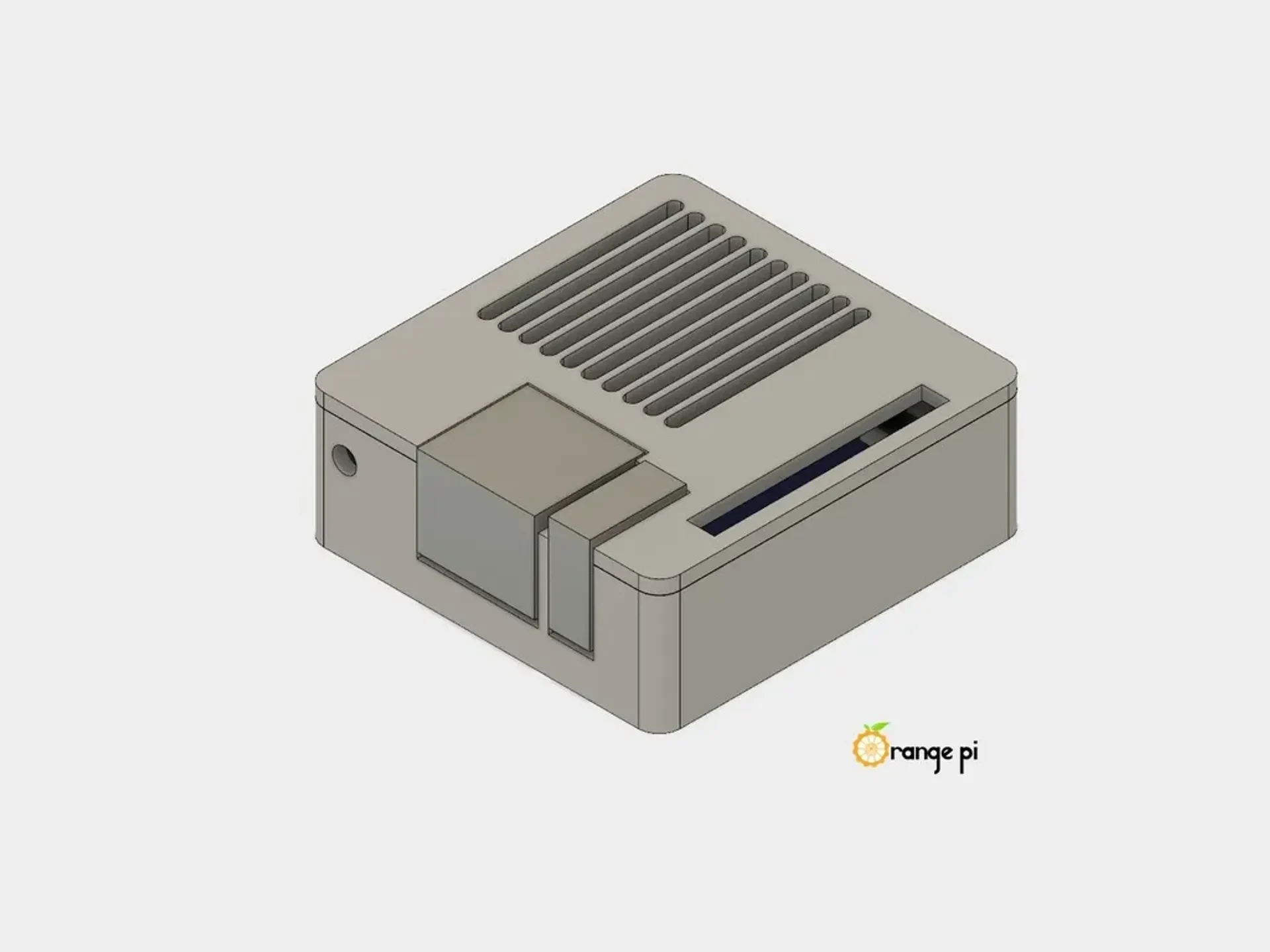

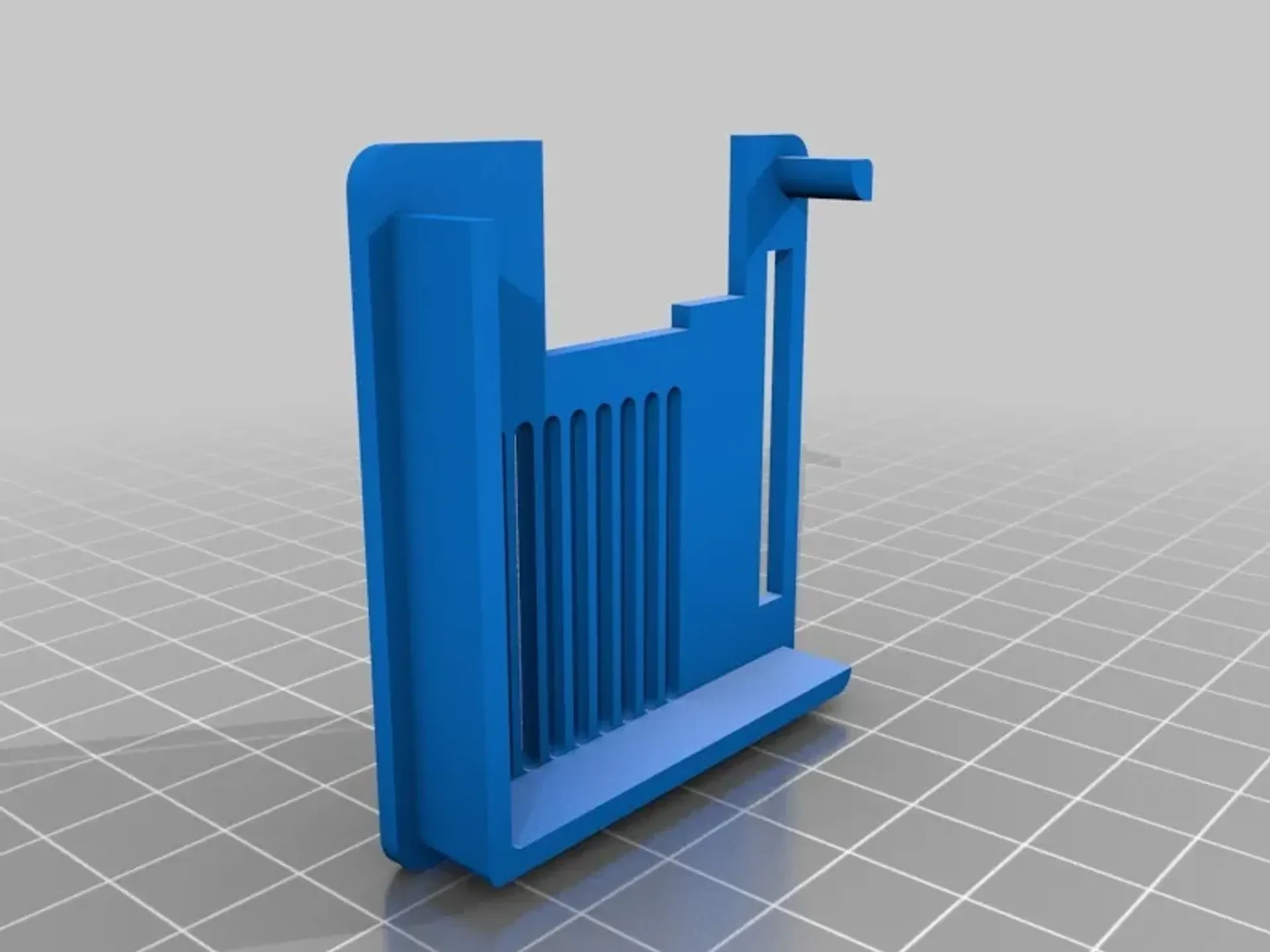

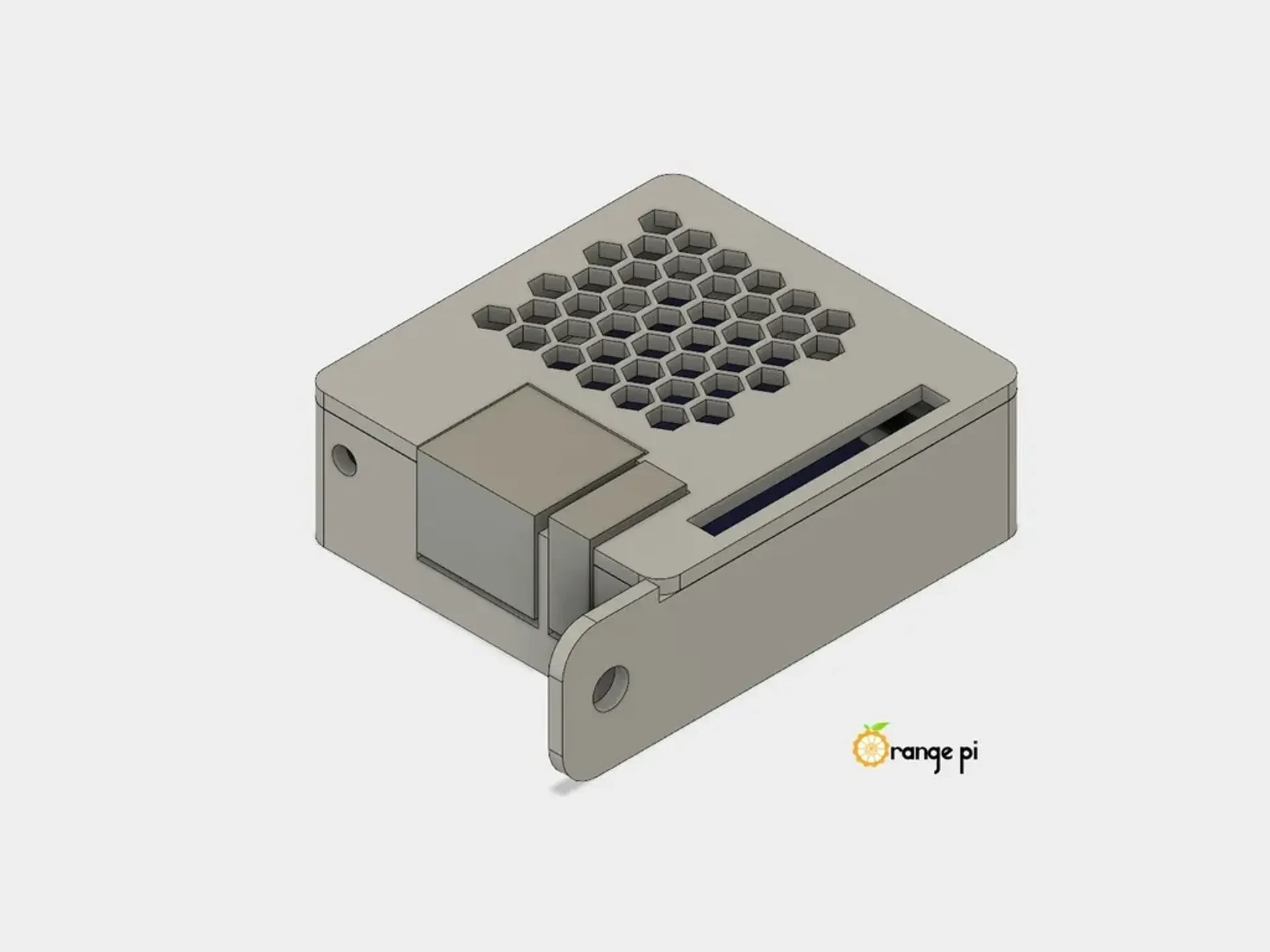

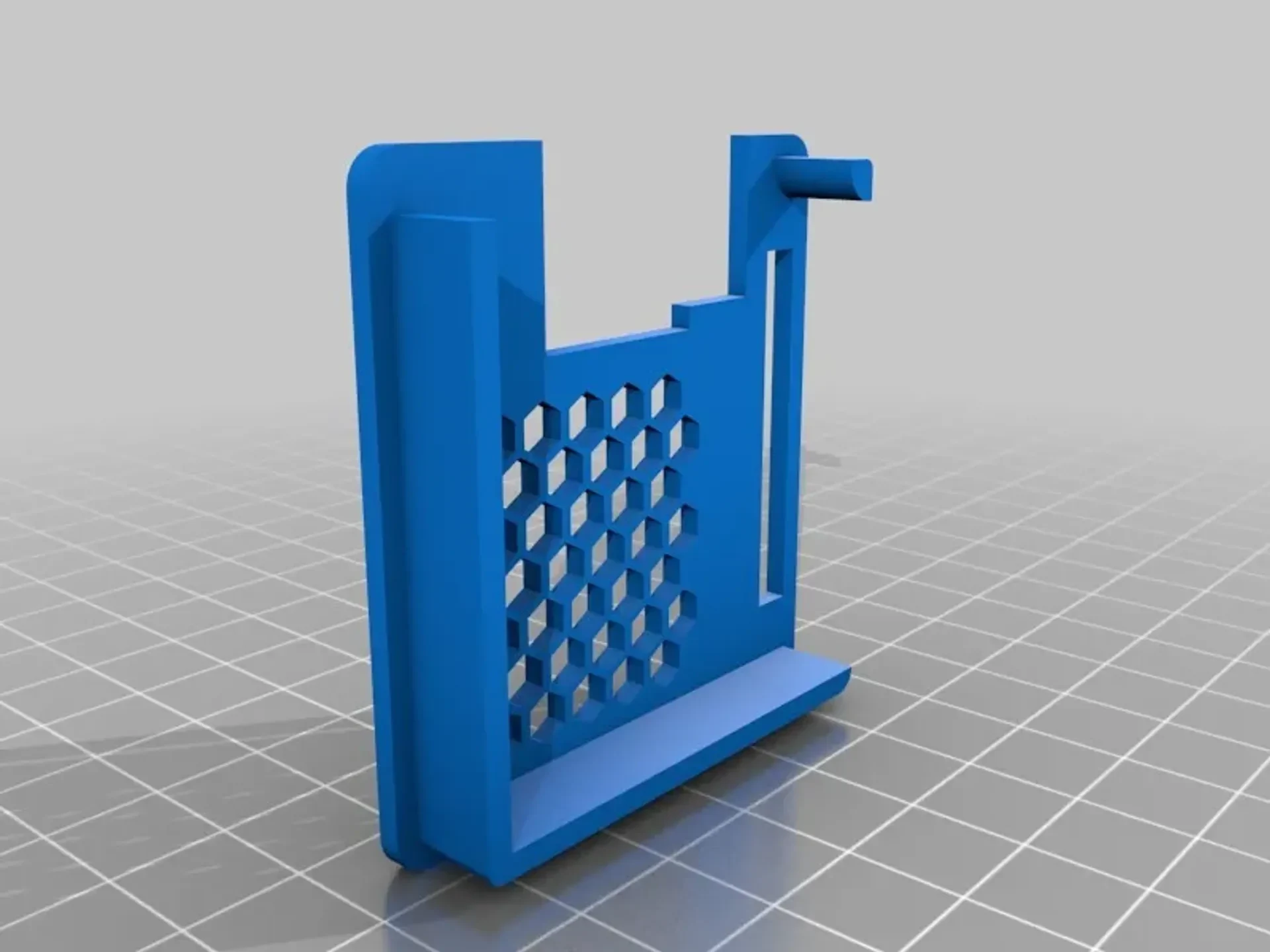

Есть два варианта: один с щелевым вентиляционным отверстием, другой с сотовым вентиляционным отверстием. В остальном они одинаковы.

Крышка крепится к основанию с помощью трения без использования винтов и довольно плотно прилегает.

Печать

Перед печатью файлы STL необходимо повернуть плоской стороной вниз.

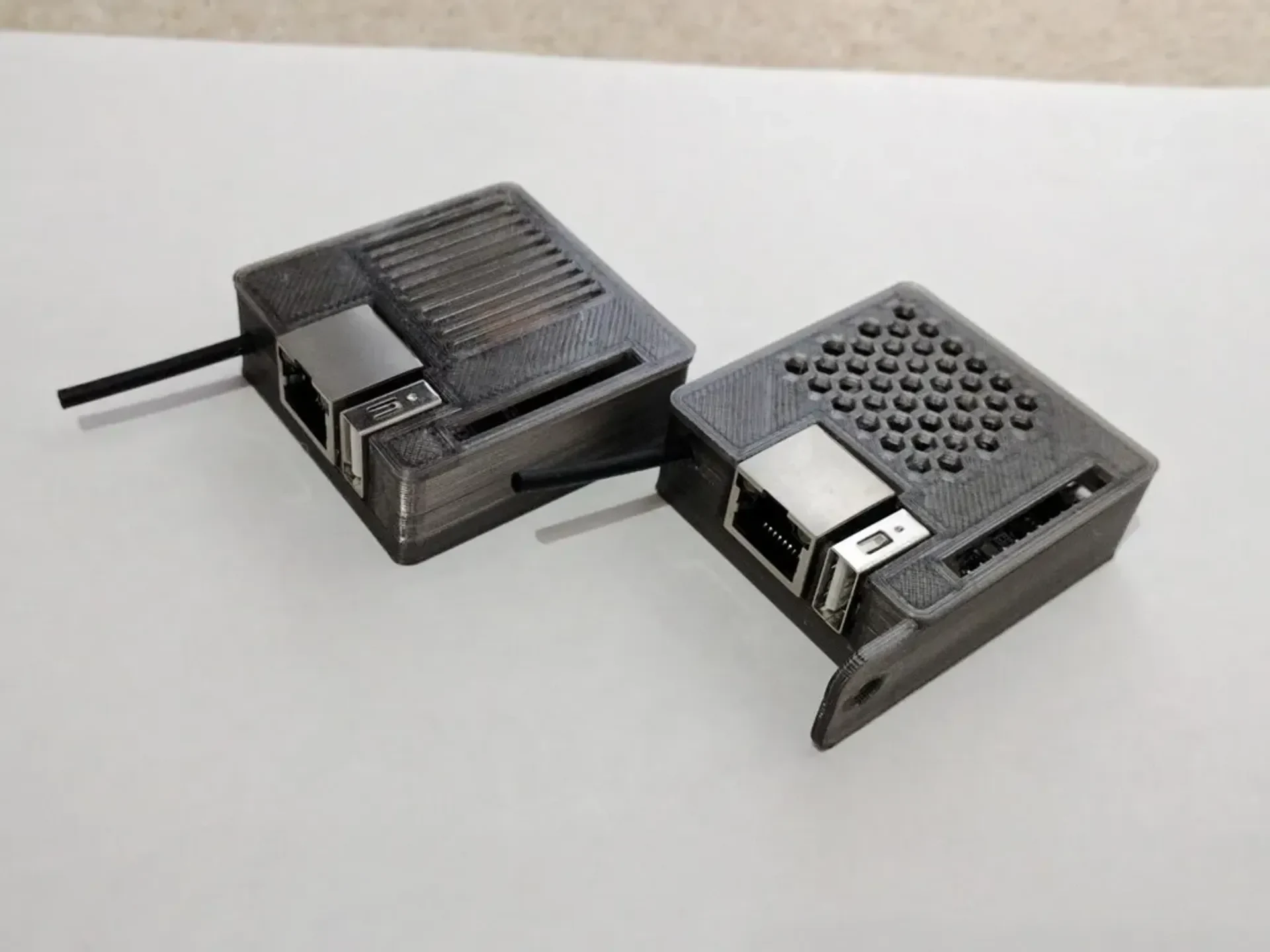

Те, что на фотографиях, напечатаны на Wanhao Duplicator i3, из прозрачного черного PETG стекла FormFutura HD, с соплом 0,4 мм, высотой слоя 0,28 мм, 3 верхними/нижними слоями и 3 периметрами.
