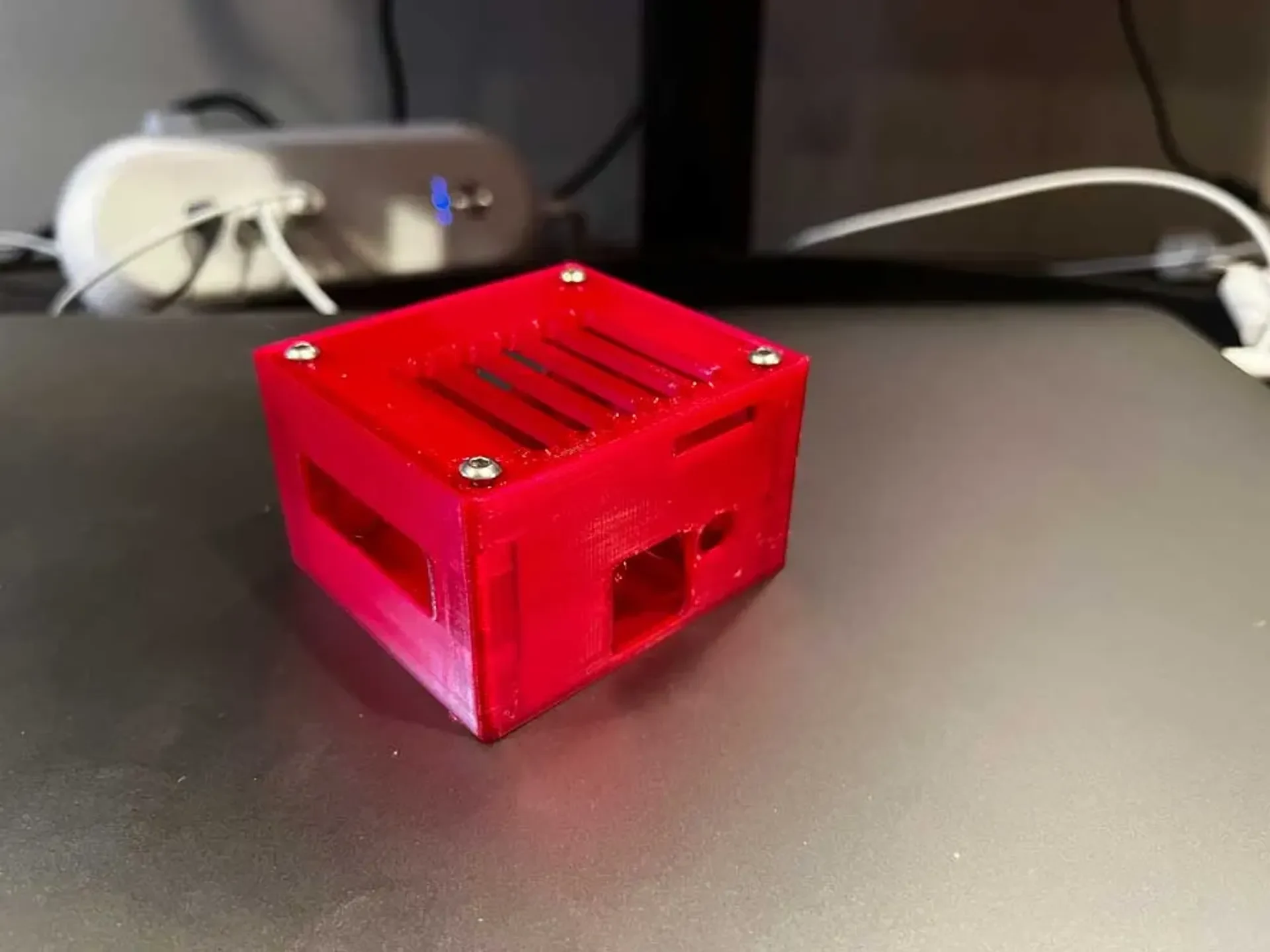

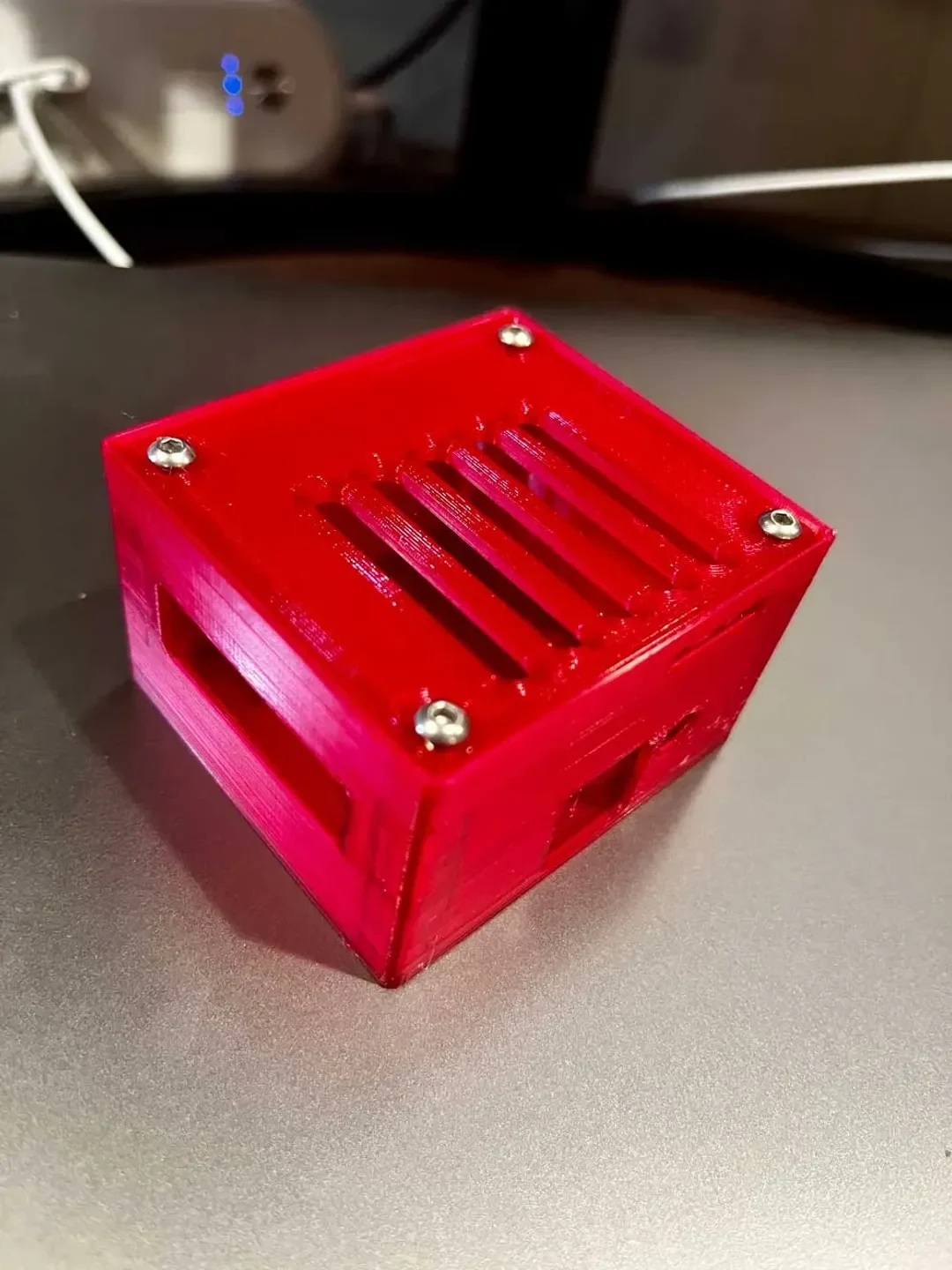

Корпус Orange Pi Zero 2 с отверстиями M3

Это очень простой и минимальный ремикс оригинальной версии JonWeb — я просто вырезал отверстия под винты M3 в стойках для основной платы, крышки и платы расширения USB. Они слегка затянуты для винтов с шестигранной головкой M3, поэтому нарезание резьбы не требуется.

Настройки печати

Принтер:
Артиллерийский гений Про
Поддерживает:
Нет
Разрешение:
0,02
Заполнение:
75%
Марка нити:
Увертюра
Цвет нити:
Полупрозрачный красный
Материал нити:
ПЭТГ

Примечания:

Оригинальная модель уже была идеальной по размерам — моим единственным дополнением были отверстия под винты М3, облегчающие сборку и крепление плат к нижней части корпуса.

Я напечатал с заполнением 75%, но я уверен, что вы можете поэкспериментировать с другими настройками — большая часть модели состоит из внутренних и внешних стенок, поэтому заполнение будет иметь значение только для верхней и нижней поверхностей.

Я не использовал опоры, но в зависимости от настроек вашего принтера могут потребоваться выступы на выбивках в нижней части корпуса.

Нижняя часть корпуса располагалась так, чтобы отверстие антенны было обращено к рабочей пластине.
