Корпус Orange Pi 4 LTS
Нигде не удалось найти RPi4B в наличии, поэтому вместо этого приобрел OrangePi 4 LTS. Как оказалось, у Orange Pi 4 LTS немного другая раскладка, чем у оригинального OrangePi 4, в том числе кнопки сброса и восстановления расположены в другой области.

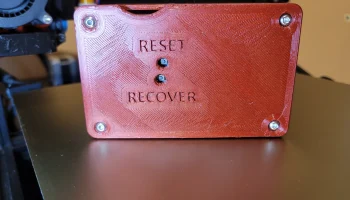

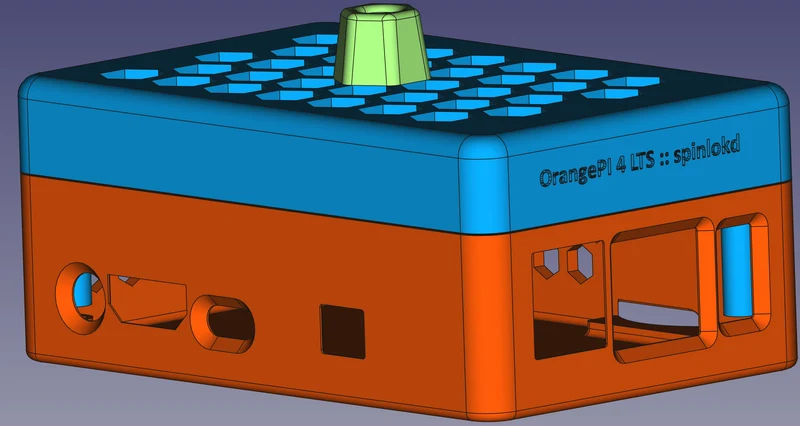

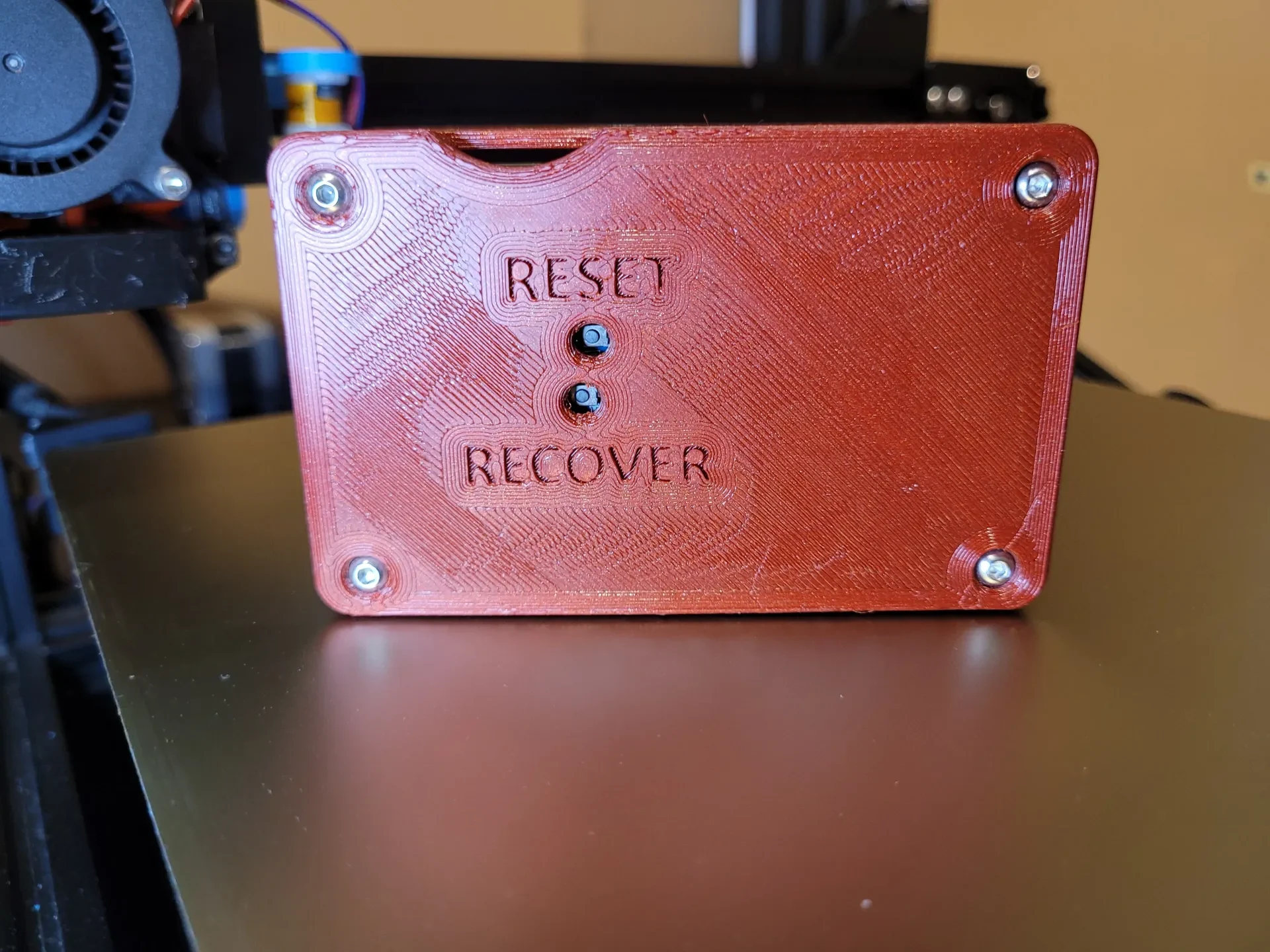

Этот корпус был спроектирован с использованием печатной платы Orange Pi 4 (не LTS) (из GrabCAD) в качестве отправной точки, а остальные измерения были выполнены с помощью штангенциркуля. Я создал отверстия для слота MicroSD, кнопок сбро��а и восстановления и всех «основных» портов. Я не добавлял явный доступ к портам GPIO, веб-камеры и ЖК-дисплея.
Корпус должен иметь возможность защелкиваться вместе и быть достаточно плотным, чтобы предотвратить скольжение печатной платы даже без винтов. В любом случае, я бы рекомендовал скрепить две половинки вместе с помощью 4 винтов M3 диаметром 8 или 10 мм.

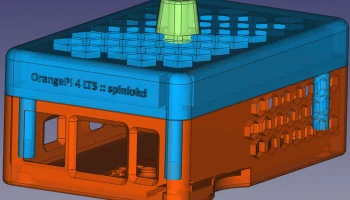

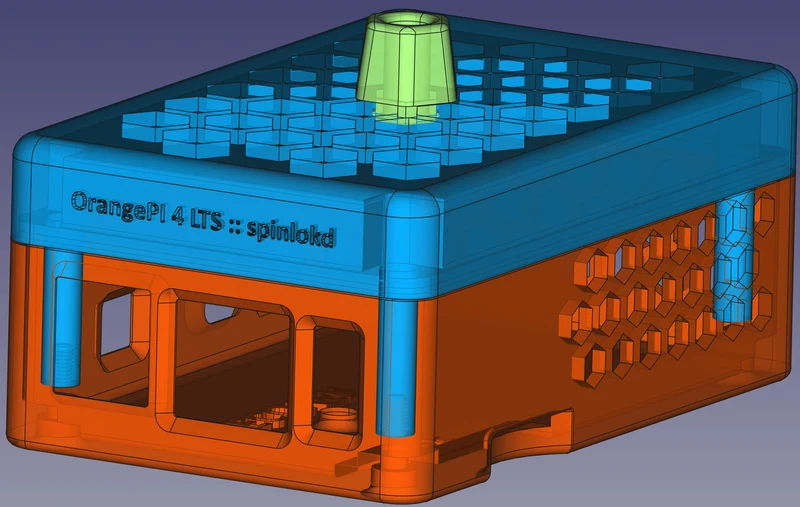

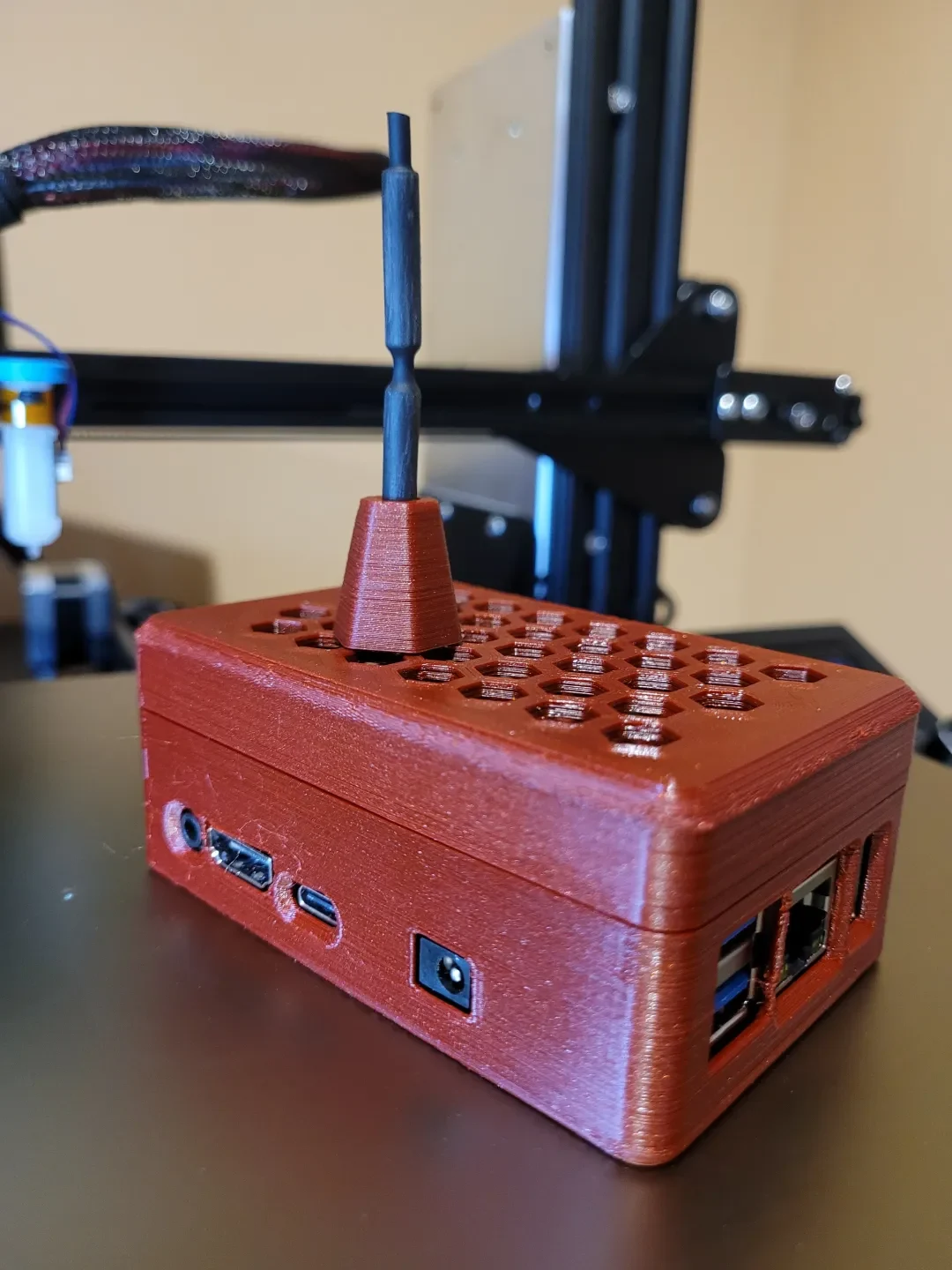

Если вы хотите использовать подставку для антенны или про��то разместить антенну вне корпуса, просто вставьте ее в одно из вентиляционных отверстий. Опора антенны должна защелкнуться в любом месте сотовых вентиляционных отверстий верхней половины.
Я напечатал из PETG (первоначальные прототипы использовали PLA), высота слоя 0,2 мм, заполнение 20%, 6 стенок для верхней и нижней частей, 3 для опоры антенны. Если вы используете Cura, проверьте, как он разрезает первый слой сотовых вентиляционных отверстий в верхней половине: он имеет тенденцию портить несколько внутренних стенок.

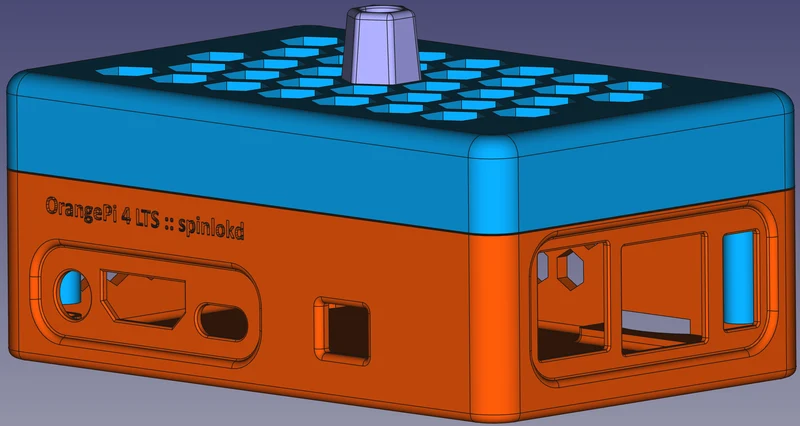

Создан корпус v2 с симметричным смещением боковых стенок. Корпус v1 (тот, который я распечатал для себя) имел одну сторону ближе к печатной плате, чем другую, из-за физического расположения портов на печатной плате, и мне нужен был легкий доступ к портам. В случае версии 2 я добавил вставку, чтобы компенсировать потерянный 1 мм, и постарался сделать порт таким же легкодоступным, как в версии 1. Я сам не распечатывал версию 2, поэтому, пожалуйста, дайте мне знать, если с ней возникнут проблемы.
Если вы собираетесь распечатать версию 1, перед вставкой платы убедитесь, что «подставки» верхней половины совпадают с нижней половиной. Также для версии 1 вы можете вставить печатную плату стороной, обращенной к порту HDMI, вперед.
(Также обновлено крепление антенны, чтобы оно стало меньше)
