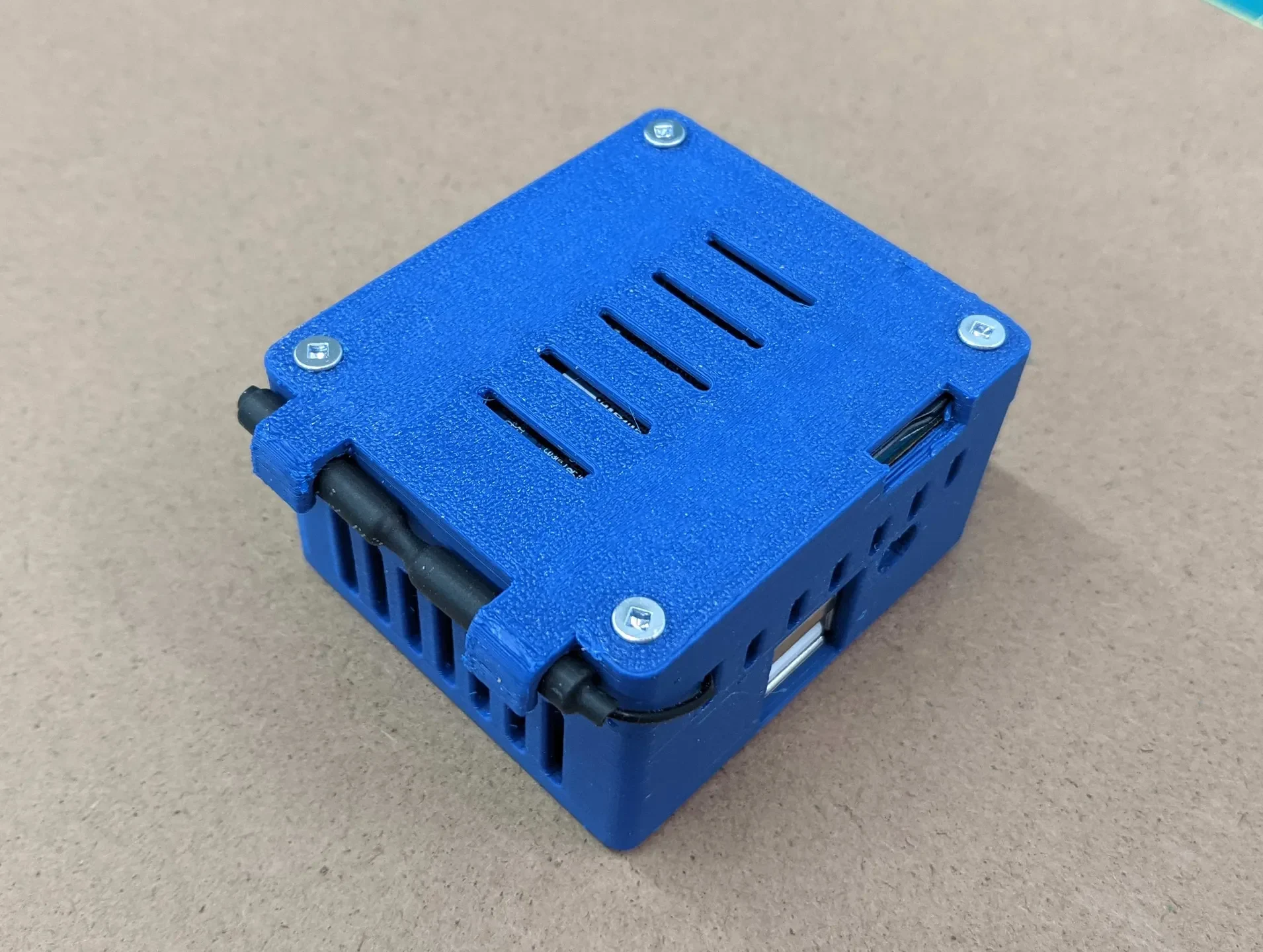

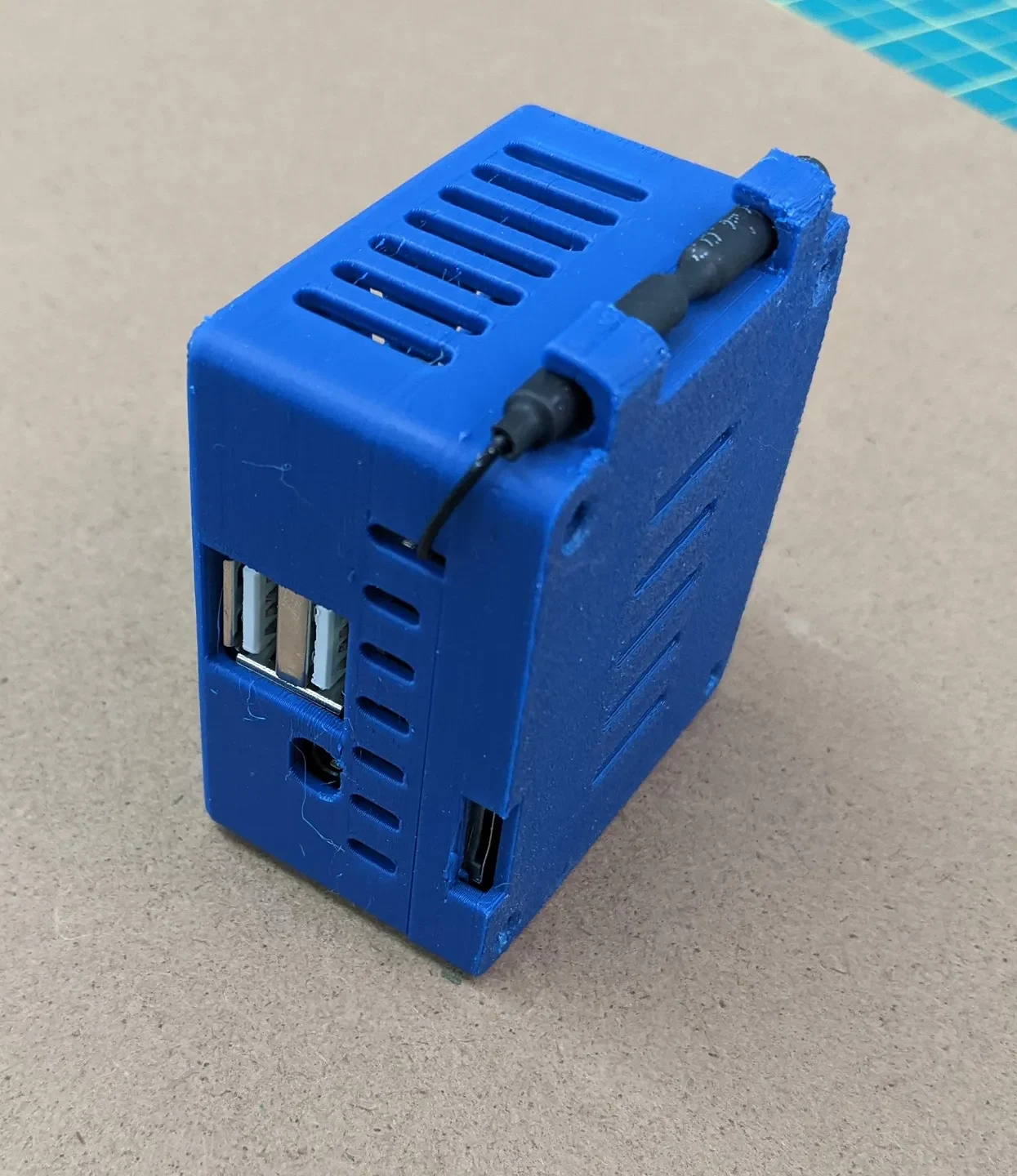

Orange Pi Zero 2 с корпусом для платы расширения...
Мой OPiZ2 использует OctoPi для моего принтера, он находится в ящике рядом с принтером, что не лучшее место без чехла.

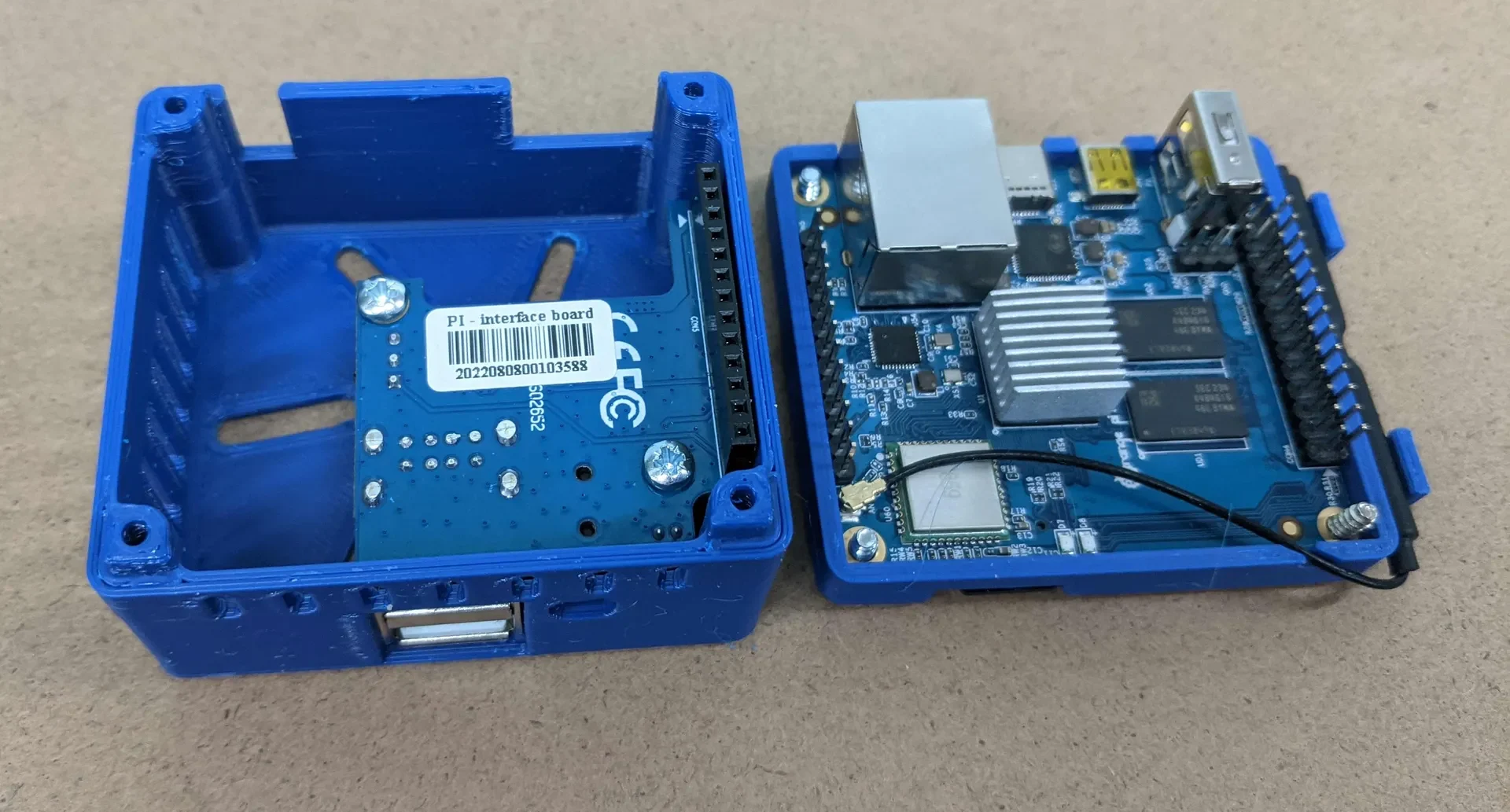

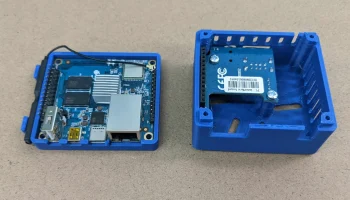

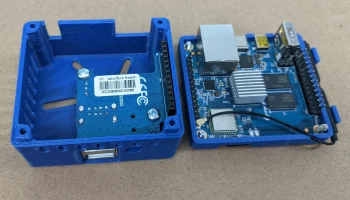

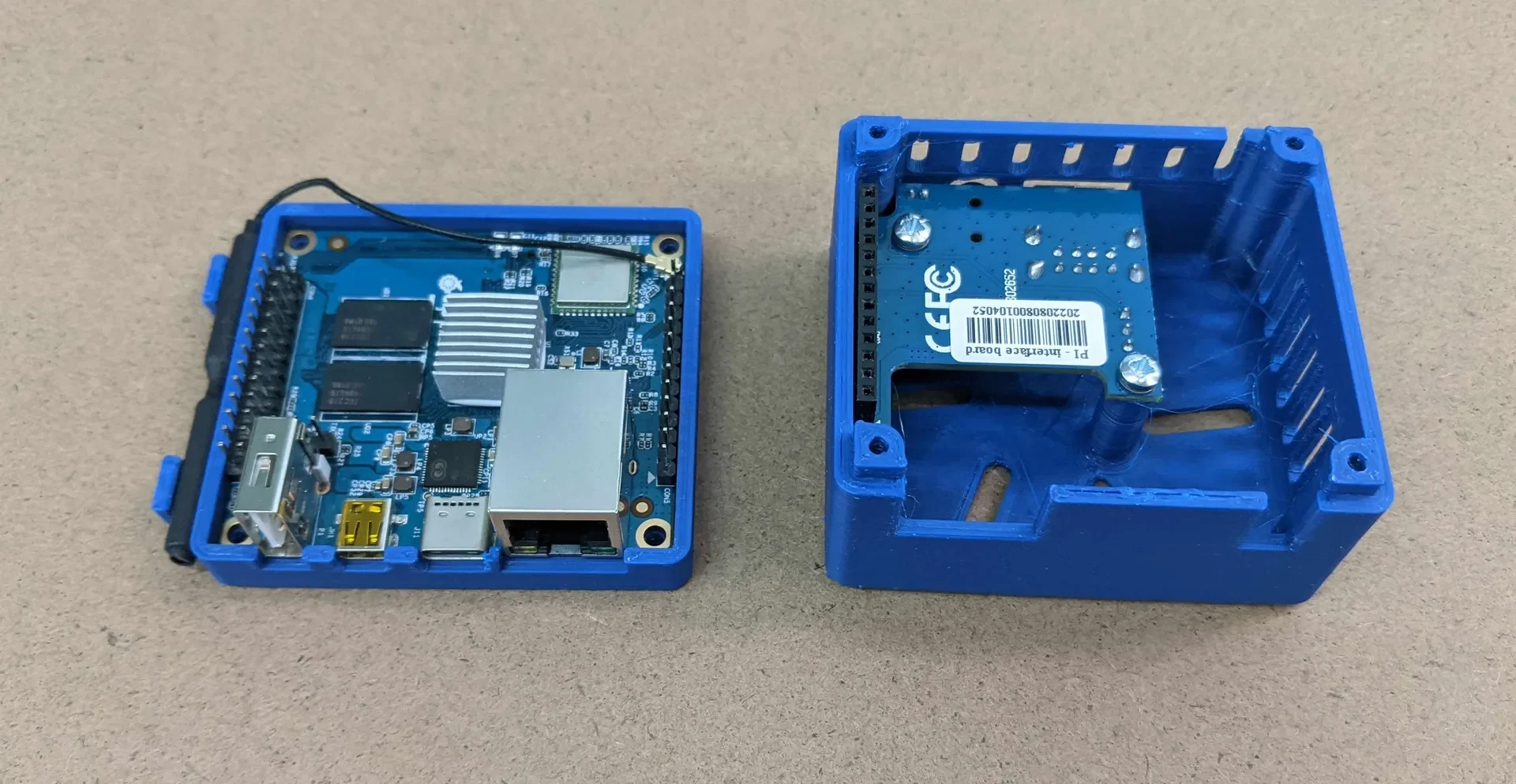

Мне не удалось правильно распечатать шестиугольные вентиляционные отверстия в боковых стенках, и мне пришлось добавить расширительную плату. Я использовал PETG и печатал без подставок. ПЛА тоже подойдет. Плата расширения вкручивается в крышку, OPiZ2 вкручивается в базовую часть.
Несколько вентиляционных отверстий с промежутками между ними, где это имеет смысл, легко распечатать. Прорези в основании мало что сделают, если вы не поднимете его с поверхности, на которой оно стоит, с помощью ног. Я не думаю, что вентиляционные отверстия в основании необходимы, так как там нет нагревающихся компонентов, тем не менее, плата будет нагреваться под процессором.
Печать заняла 3 ¾ часа при высоте слоя 0,2 мм, но если бы я использовал 0,28 мм, это заняло бы 2 ½ часа (по данным Cura).

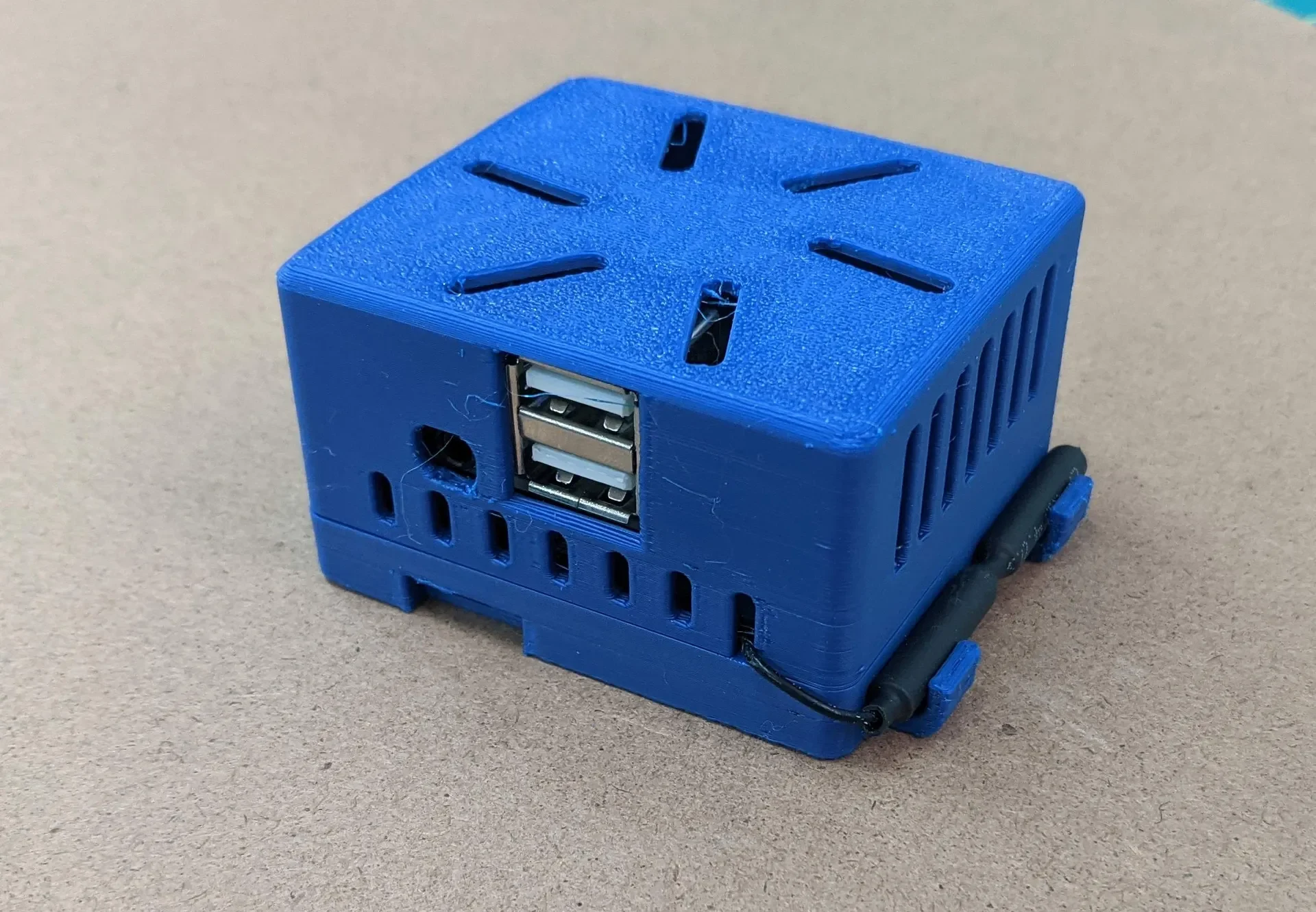

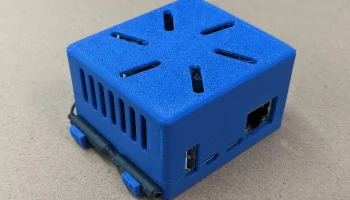

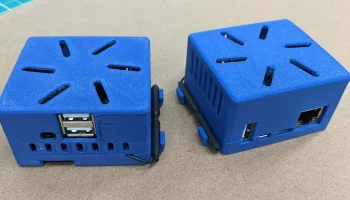

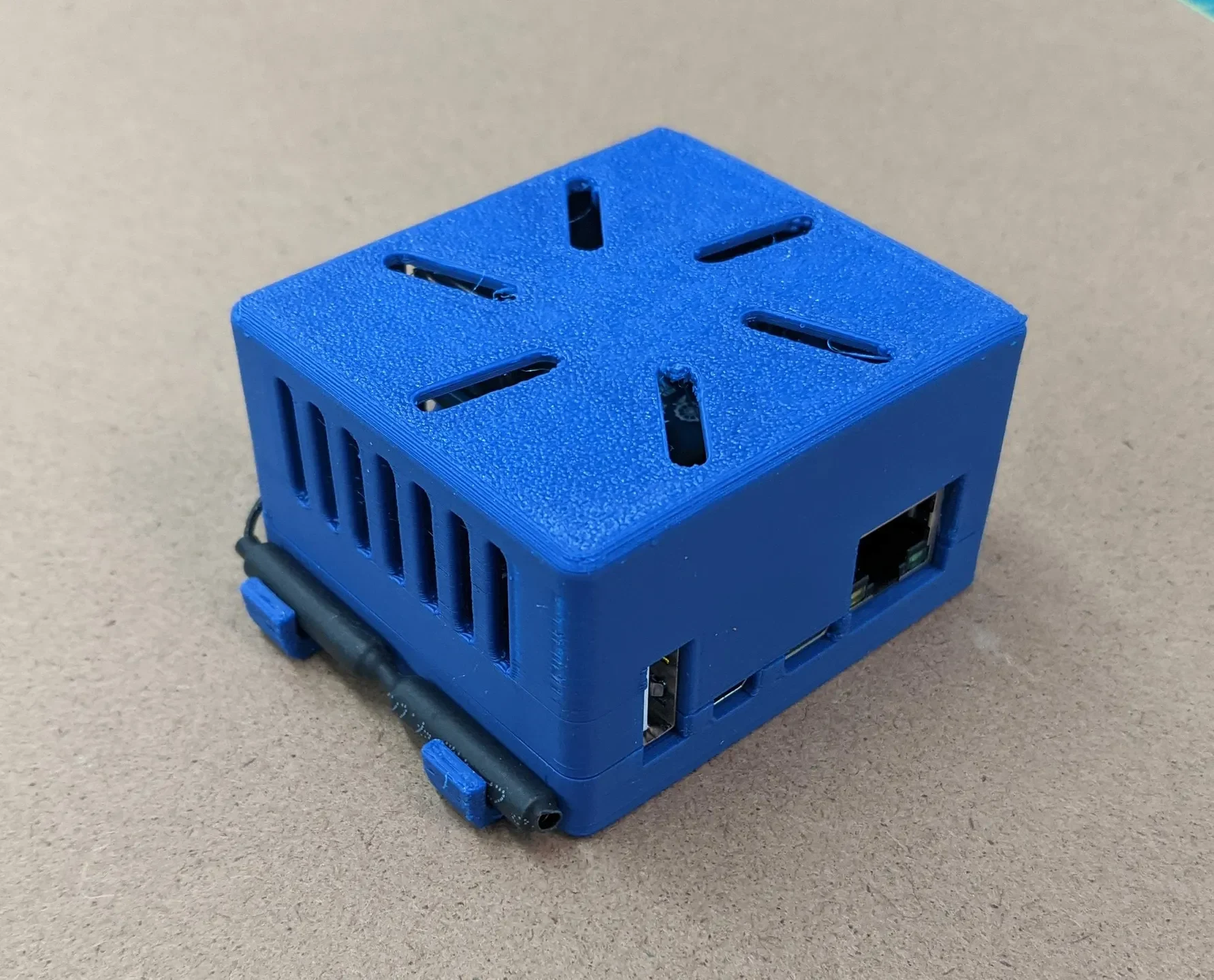

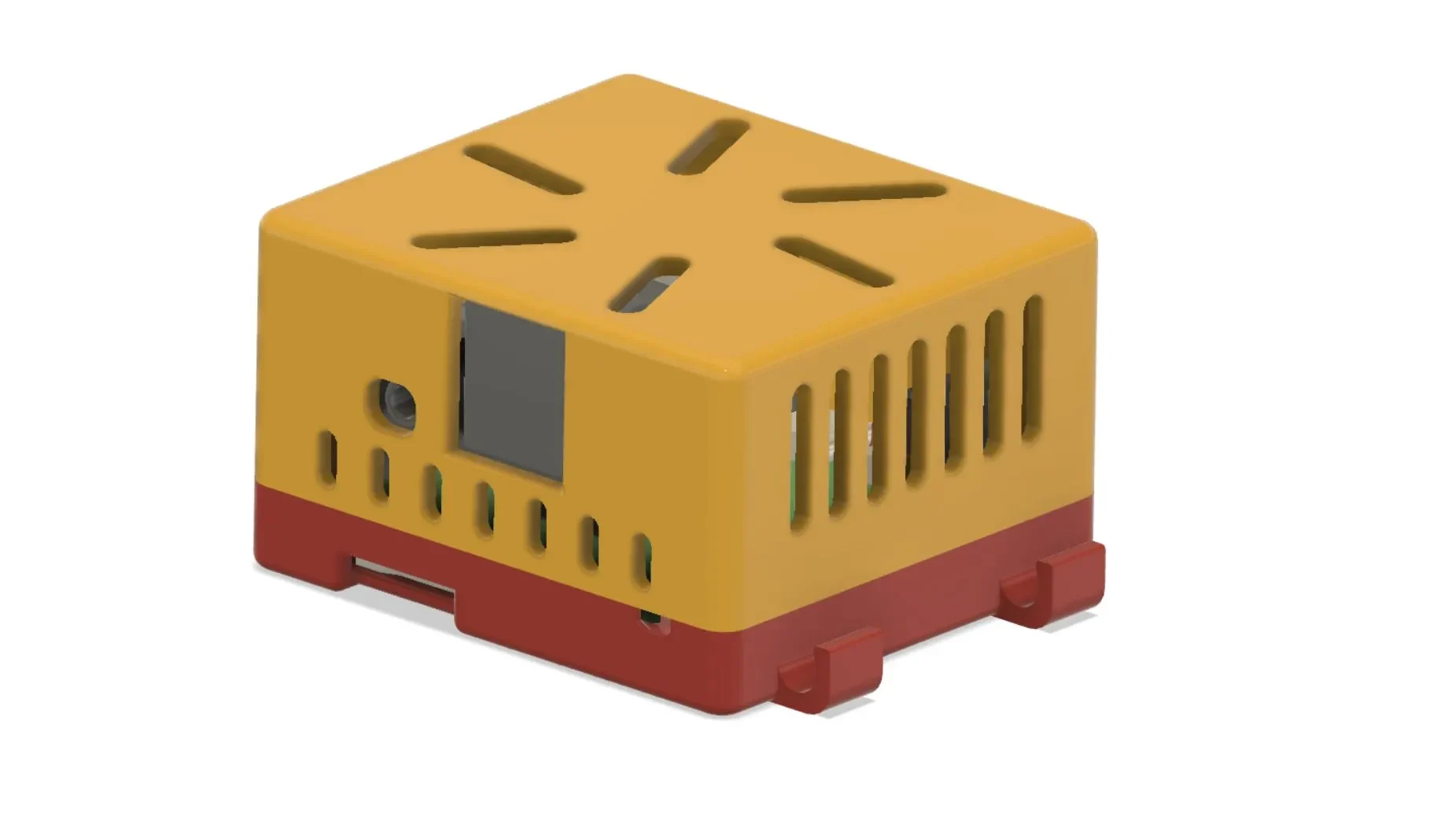

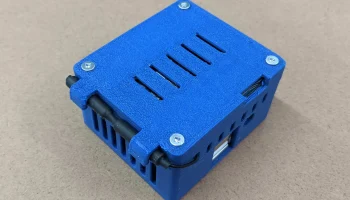

Фотографии немного отличаются от модели, после съемки я внес несколько изменений.

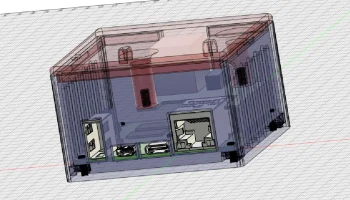

Я включил пошаговый файл для сборки, он включает в себя 2 платы на случай, если вы захотите что-то изменить/сделать ремикс/добавить вентилятор и т. д.
ИК-порт виден через боковые слоты. Если вы используете это, возможно, лучше отпаять деталь и переместить ее в другое место, используя несколько бревен, чтобы выдвинуть ножки.
Мой вентилятор 5050 5 В питается напрямую от контактов GPIO платы: контакт 4 — +5 В, а контакт 6 рядом с ним — 0 В.

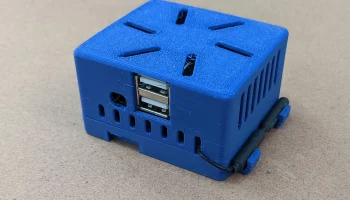

Обновление — 04.01.23: верхняя часть была изменена для лучшего выравнивания расширенных USB-соединений.

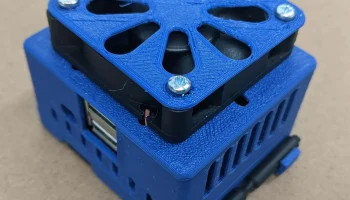

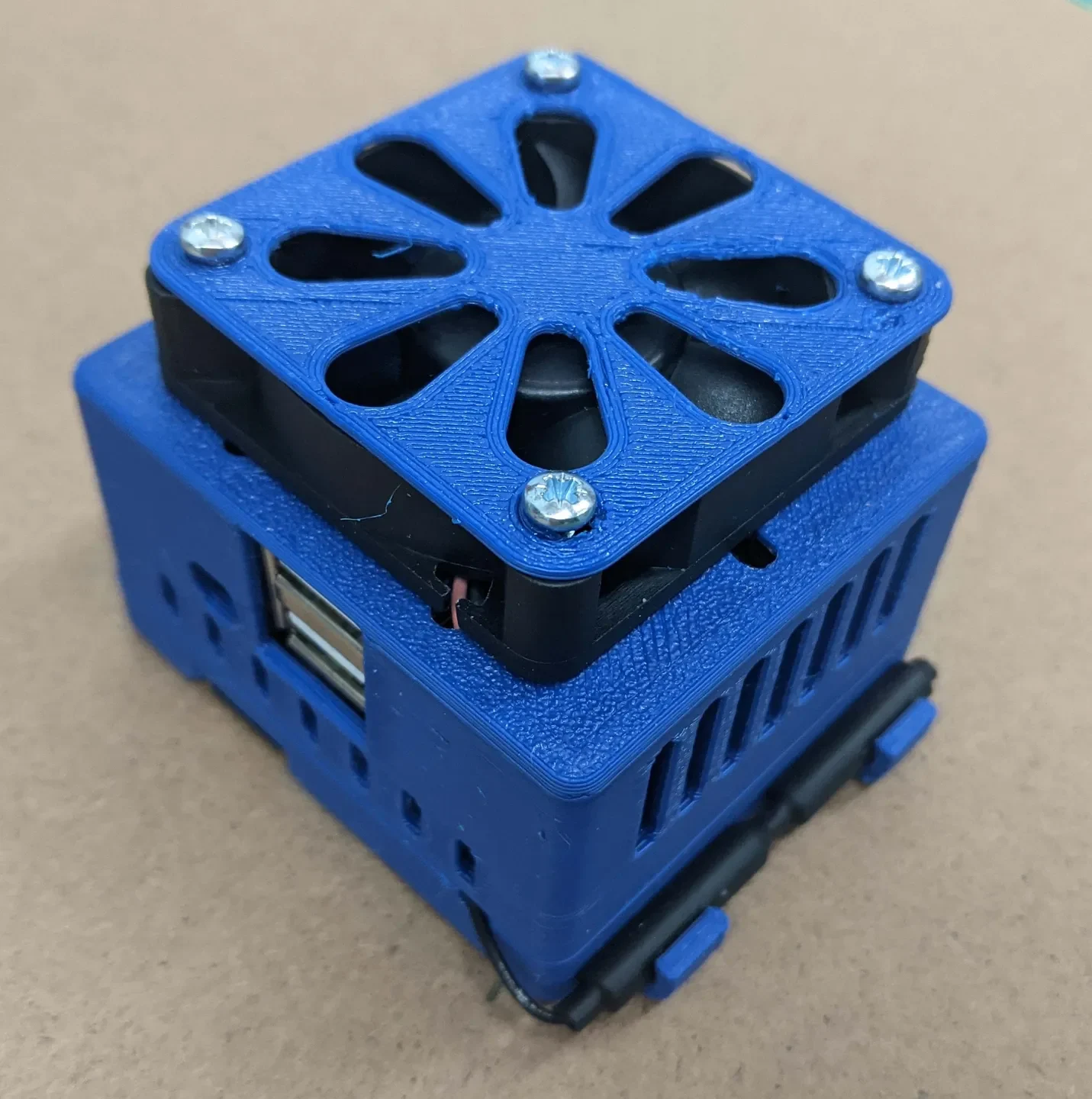

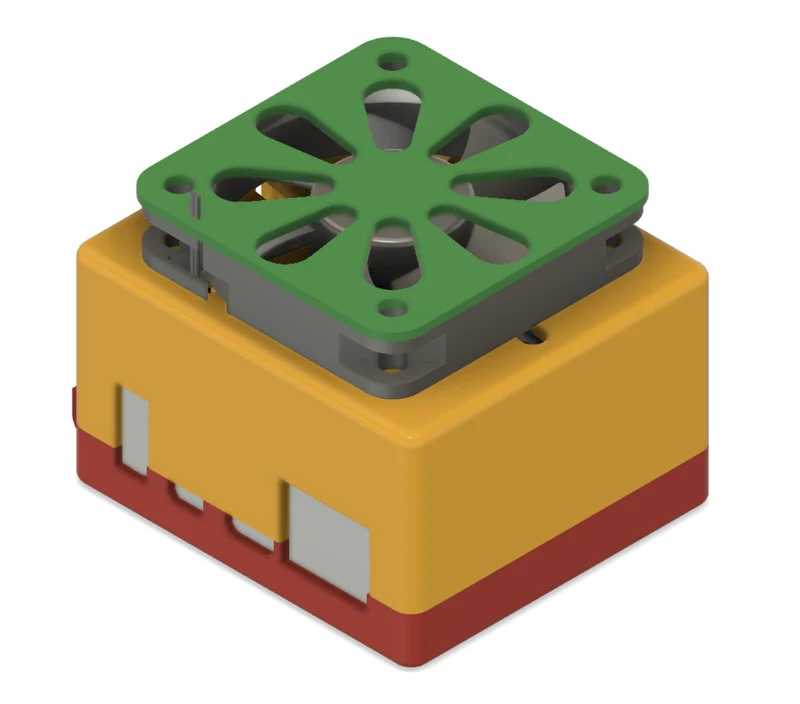

Обновление от 16.04.23: добавлена верхняя крышка с отверстиями для крепления вентилятора, подходящая для вентилятора 50x50 (расстояние 40 мм). Также добавил крышку для вентилятора.
Обновление от 30 апреля 2023 г.: увеличены отверстия для винтов в верхней части до диаметра 2,9 мм, что должно лучше подходить как для крепежных винтов диаметром 3 мм, так и для саморезов диаметром 3 мм, протестировано с использованием настройки допуска Cura как «Эксклюзив», напечатанной из PETG. Может все еще быть тугим, тогда вы можете его высверлить или нагреть винт при первом вкручивании.
Оставьте комментарий, если вы заметили какие-либо ошибки, моя версия платы может отличаться от ваш��й и может иметь другую компоновку.
