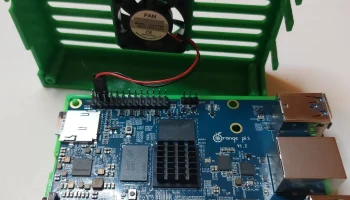

Съемный корпус для Orange Pi 5 с креплением для вентилято...

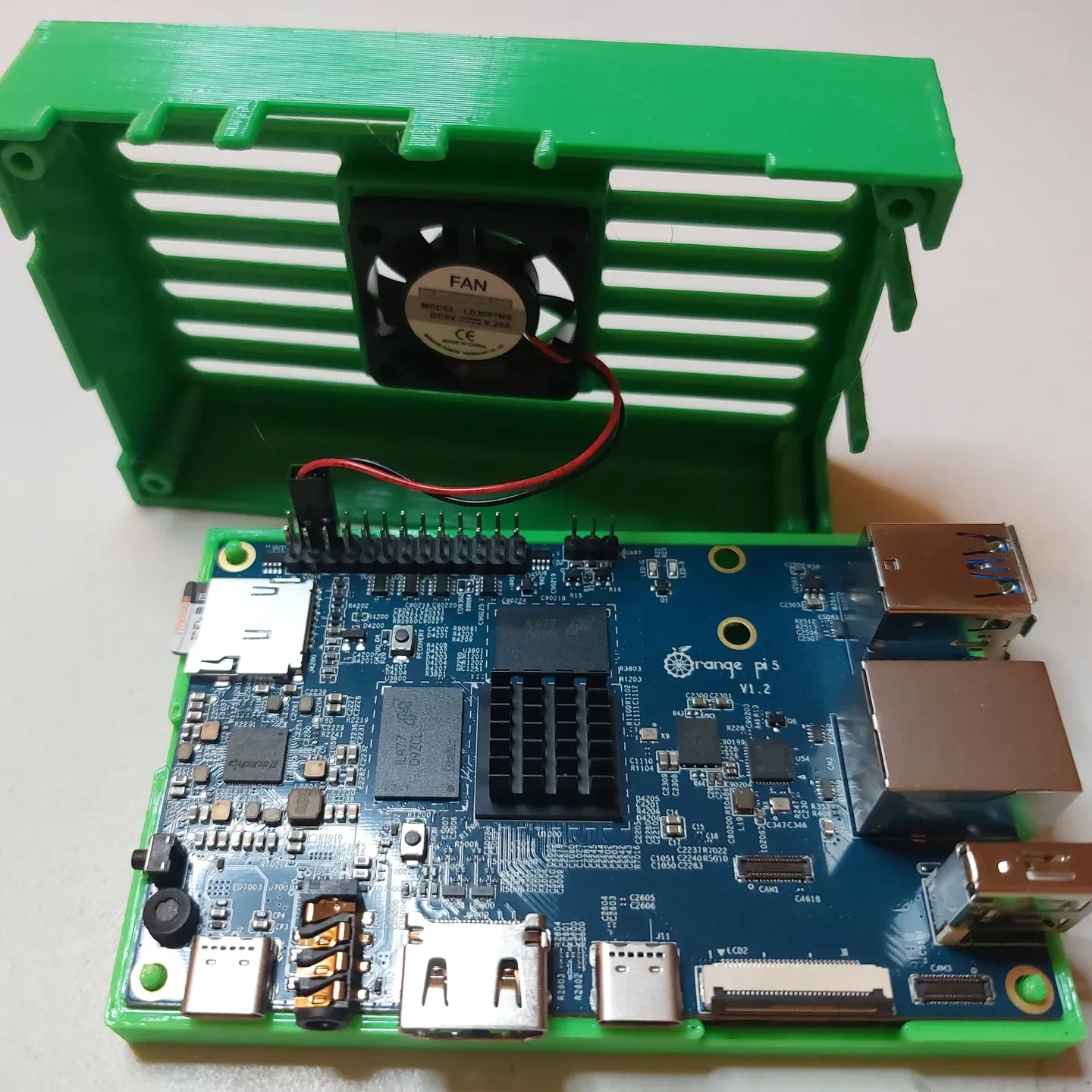

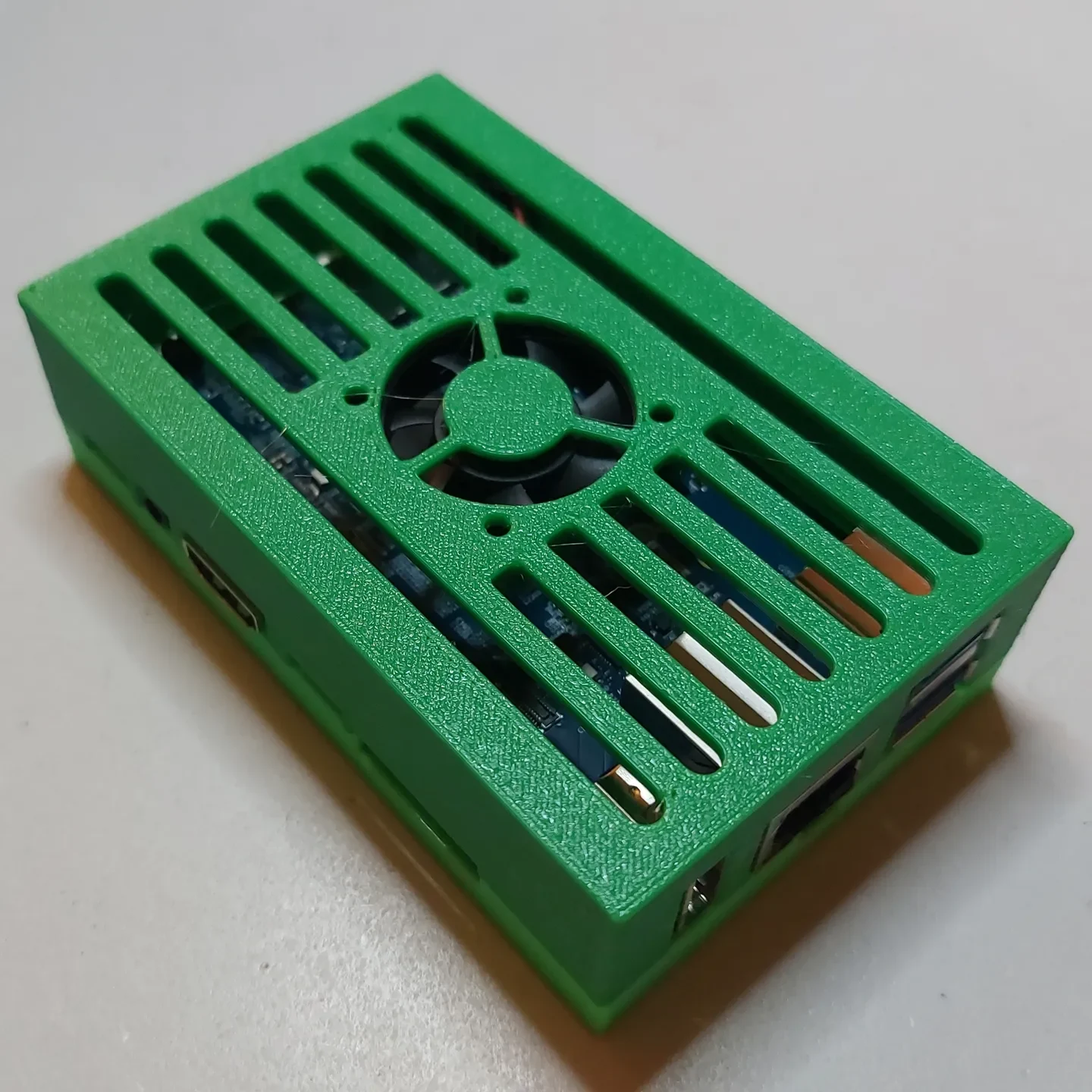

Мне нужен был простой корпус для моей платы Orange Pi 5, обеспечивающий доступ ко всем портам, поэтому я спроектировал этот корпус так, чтобы он просто соединялся. Вентилятор диаметром 3 см и напряжением 5 В должен вместиться при простом нажатии, но я предусмотрел отверстия М3, если вы хотите вкрутить вентилятор. Пыльцы для аксессуаров недоступны напрямую, когда корпус включен.
Печать с помощью PETG. PLA может оказаться слишком хрупким для столбов. Печатал все с соплом 0,6мм, а корпус с высотой слоя 0,4мм.
Я предоставил прототип переходника/зажима для диска M.2 NVMe. Я рекомендую печатать эту часть с более точными настройками принтера (максимум слой 0,2 мм) и замедлить работу принтера, если у вас возникнут проблемы с качеством. Зажим предназначен для вращения, чтобы зафиксировать привод на месте.
После печати я рекомендую тщательно очистить нижние стойки ножницами, а затем соединить верхнюю и нижнюю части вместе перед установкой платы, чтобы проверить посадку. На обоих концах нижней части корпуса предусмотрены прорези, позволяющие при необходимости вытащить плату.
