Корпус Orange Pi Zero 2 с термофиксирующими вставками...

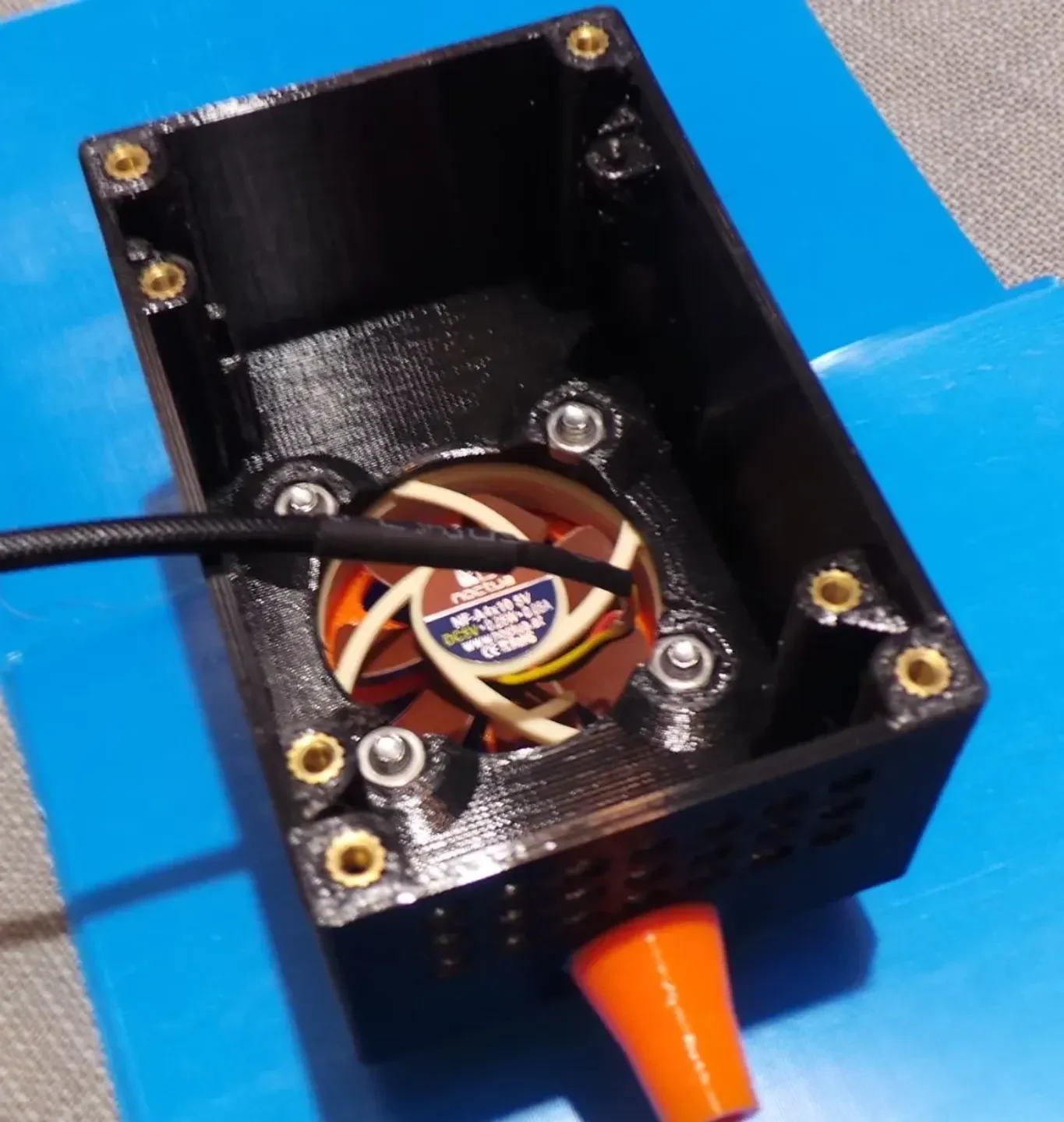

Оригинальная модель отличная, но требует вкручивания непосредственно в корпус, что не очень хорошо, если корпус приходится много раз разбирать и собирать. Этот ремикс увеличивает отверстия, чтобы можно было легко точно расположить в них вставки для термофиксации M3, а также добавляет необходимый объем по бокам, чтобы вставка для термофиксации не расплавлялась по бокам.

Я также сделал версию для использования без платы расширения, удалив лишние отверстия для портов сбоку корпуса, а также удалив две винтовы�� стойки в середине корпуса. В остальном корпус сохраняет тот же форм-фактор для совместимости с оригинальным монтажным кронштейном.

Также обязательно используйте прилагаемую модель крышки, которая модифицирована для использования с более объемными винтовыми стойками этой модели.

Обе версии корпуса представлены в двух версиях: одна для одноцветной печати (с тиснением логотипа) и одна для двухцветной печати (с логотипом в качестве подобъек��а, который можно настроить для запуска изменения цвета). Форма логотипа также предоставляется в виде отдельного файла, если она вам понадобится.

Есть две проблемы, о которых следует знать:

В модели, предназначенной для использования с платой расширения, я не был уверен, где одна из средних винтовых опор (изогнутая, с небольшим выступом вверху) совпадает с платой расширения. Я думаю, что цель оригинальной модели заключалась в том, чтобы тонкая часть плеча проходила через отверстие в печатной плате и выходила на другую сторону. Однако эта часть была слишком тонкой, чтобы вместить термофиксирующую вставку, поэтому я полностью удалил ее. Я думаю, это просто означает, что более толстая часть стойки опирается на верхнюю часть печатной платы, как и другая винтовая стойка, и это должно быть нормально.
В модели, предназначенной для использования с платой расширения, я не добавлял дополнительной толщины по бокам винтовых стоек посередине. Я не был уверен, будет ли это мешать работе каких-либо компонентов на печатной плате или нет. Если вы не будете осторожны, вы можете обнаружить, что термофиксирующая вставка плавится через боковую часть винтовой стойки...
