Orange Pi Zero 3 CASE с платой расширения и алюминиевой р...

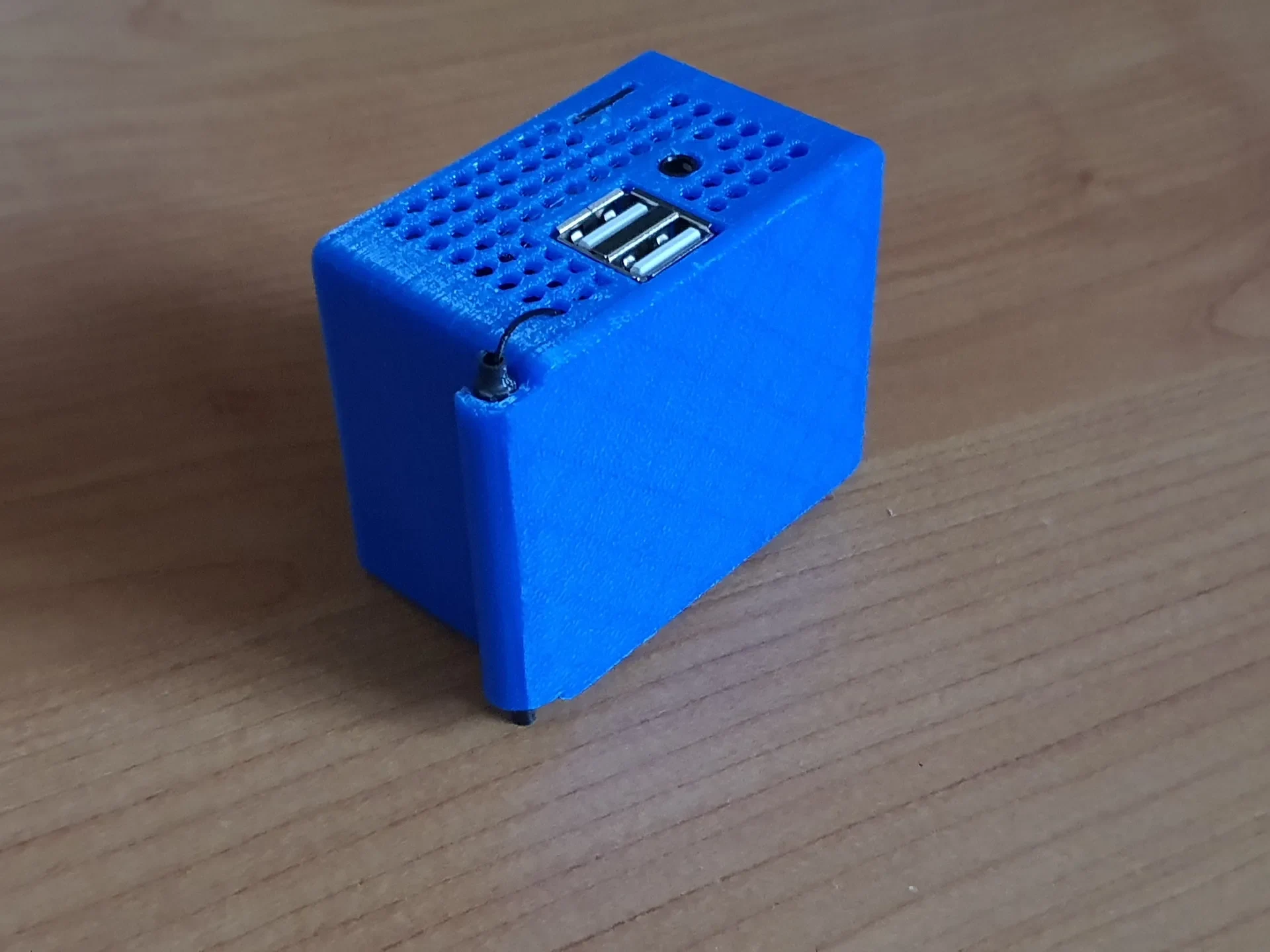

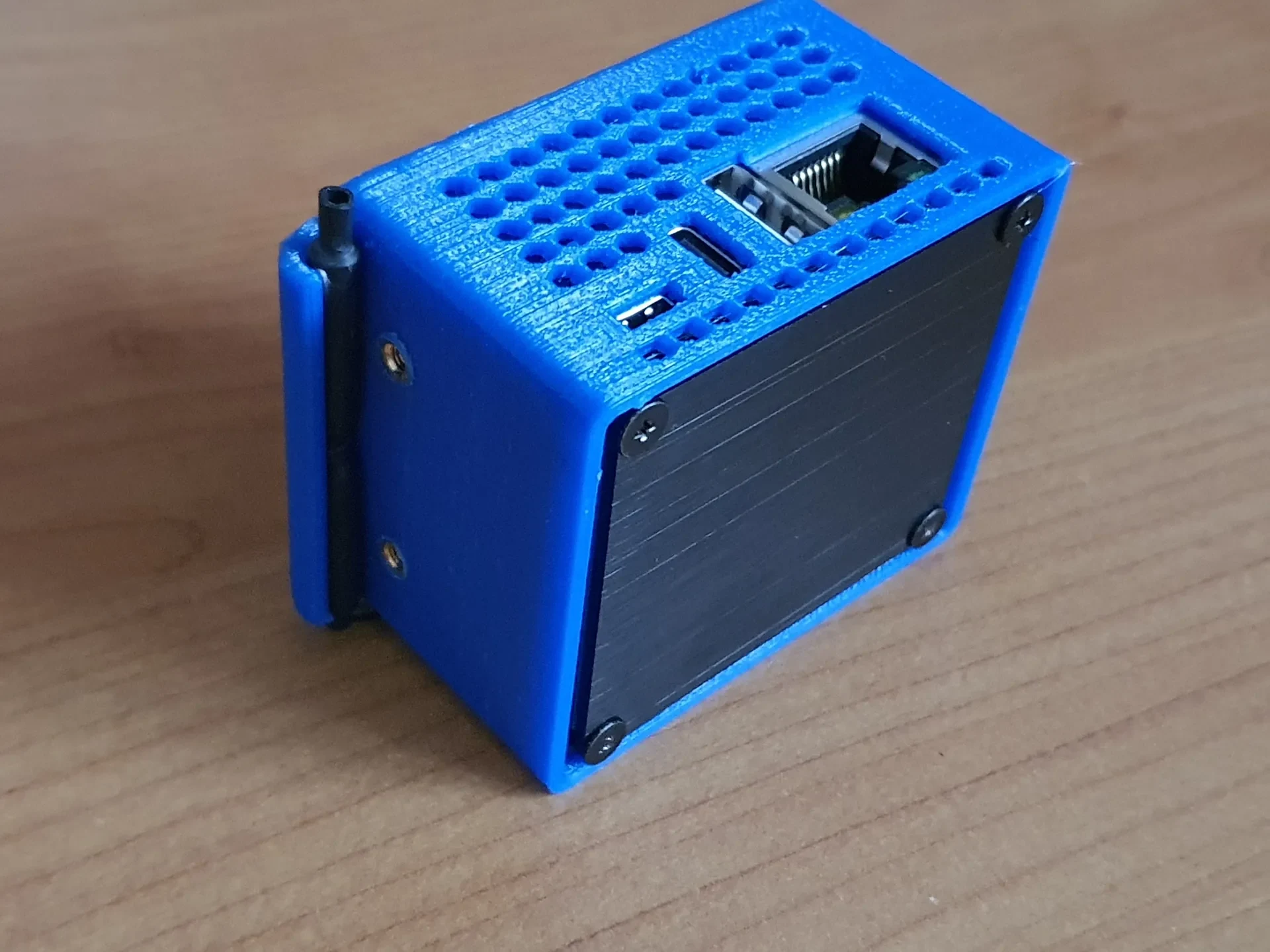

Это корпус для Orange Pi Zero 3 с платой расширения и алюминиевой охлаждающей рамкой (партнерская ссылка).
Я предполагал, что он будет установлен вертикально, охлаждающие отверстия между стенками, на которых крепятся слоты расширения.

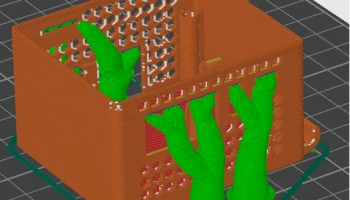

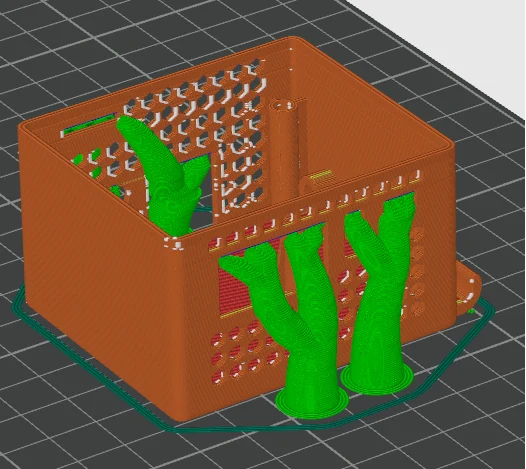

Модель подготовлена ​​к печати с соплом 0,6, но ее можно печатать и с соплом 0,4 при включенной ARACHNE.

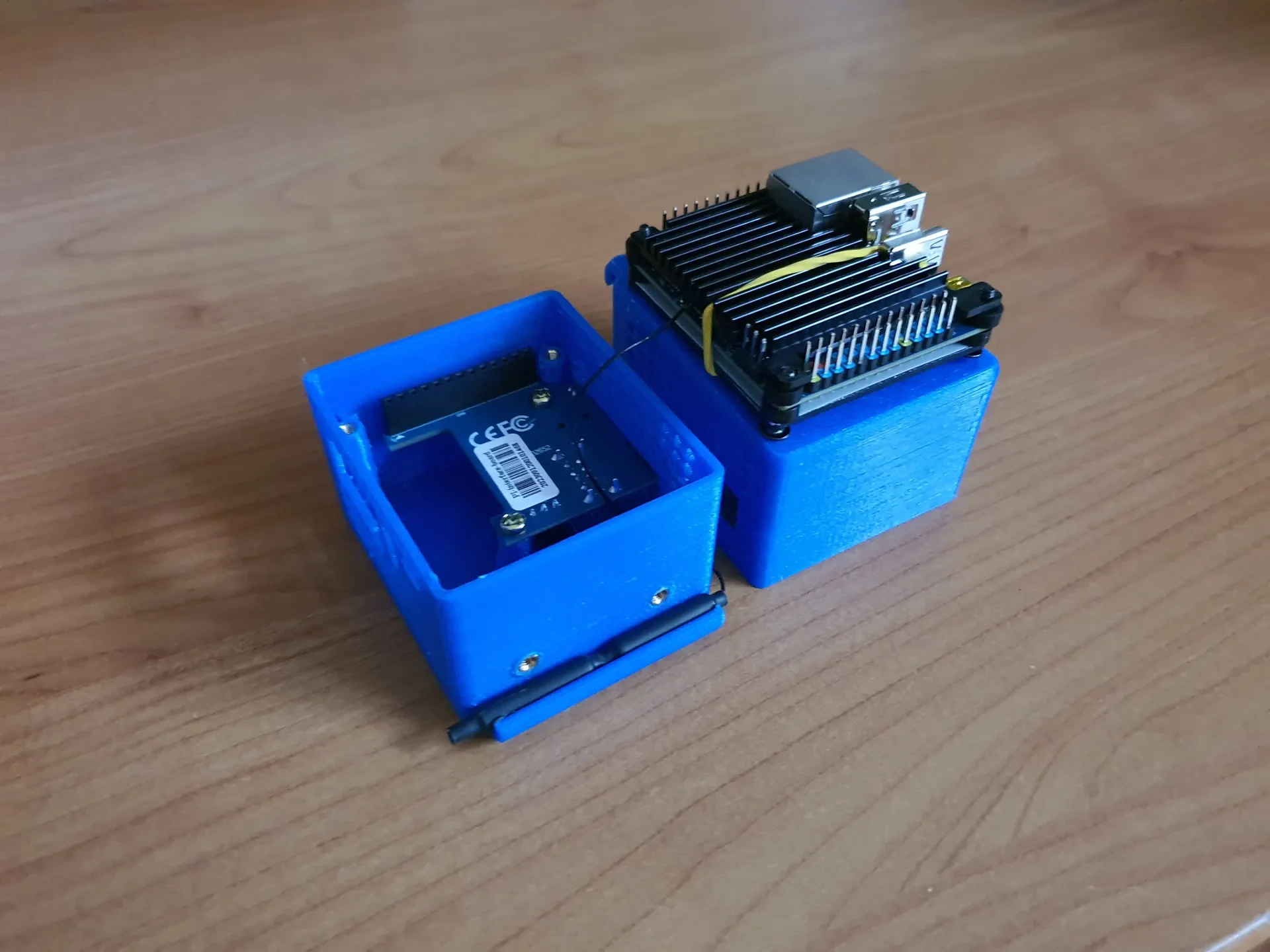

Для установки Orange Pi Zero 3 в корпус вам понадобится:
— оригинальные винты М2,5 от алюминиевой рамы — 4 шт.
— Винты М3 — 2 шт.
— Латунные термофиксирующие вставки М2,5 — 4 шт.
— латунные термофиксирующие вставки М3 — 2 шт.

Кроме того, предусмотрены латунные термофиксирующие вставки М3 — 2 шт. для крепления корпуса к какому-либо кронштейну.

Чтобы первый отпечаток корпуса соответствовал ПИ рекомендую калибровать отпечатки на принтере по совету @SteveHanov, рекоме��дую ссылку:

https://www.printables.com/pl/model/683647-калибровка

ЗАКЛЮЧЕНИЕ

Если вам понравился проект, поставьте лайк.

Публикуйте свои достижения и дайте мне знать, как это сработает для вас.

Если у кого-то есть замечания по ним — буду рад выслушать и улучшить модели.

☕☕☕

Мой проект принес вам радость, сэкономил время или решил вашу проблему? Поделись со мной и порадуй меня — купи мне ко-фи.

☕☕☕

Обновлено 28.12.2023

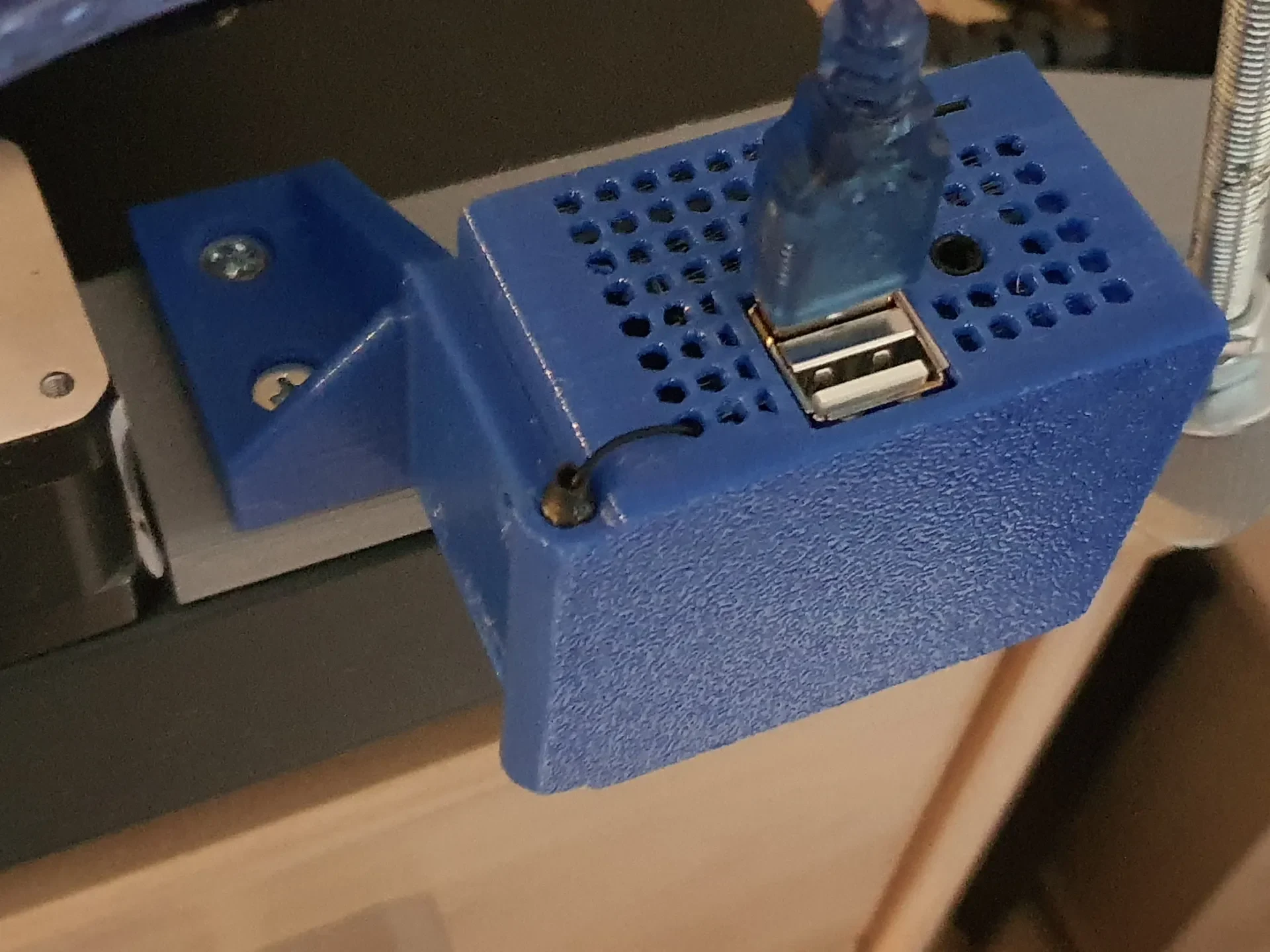

Добавлен монтажный кронштейн Orange Pi Zero 3 для принтеров Artillery Genius, Sidewinder x1/x2.

Обновлено 09.01.2024
Я заменил базовую модель на версию v5.
В этой версии я улучшил доступ к слоту для SD-карты.

Я добавил версию v5_1.
В версии v5_1 я учел комментарии @DoctorEvil305_125740:
Я добавил отверстия для охлаждения на горизонтальной стене, убрал два боковых отверстия для крепления к кронштейну и переработал монтажные втулки под винты М3, чтобы не нужны были горячие вставки.

Обновлено 11.01.2024

По случаю того, что первая модель достигла десяти загрузок, я добавил версию v5 с оранжевым логотипом pi.
