Корпус Orange Pi 5 с внешним монтажным кронштейном для тв...

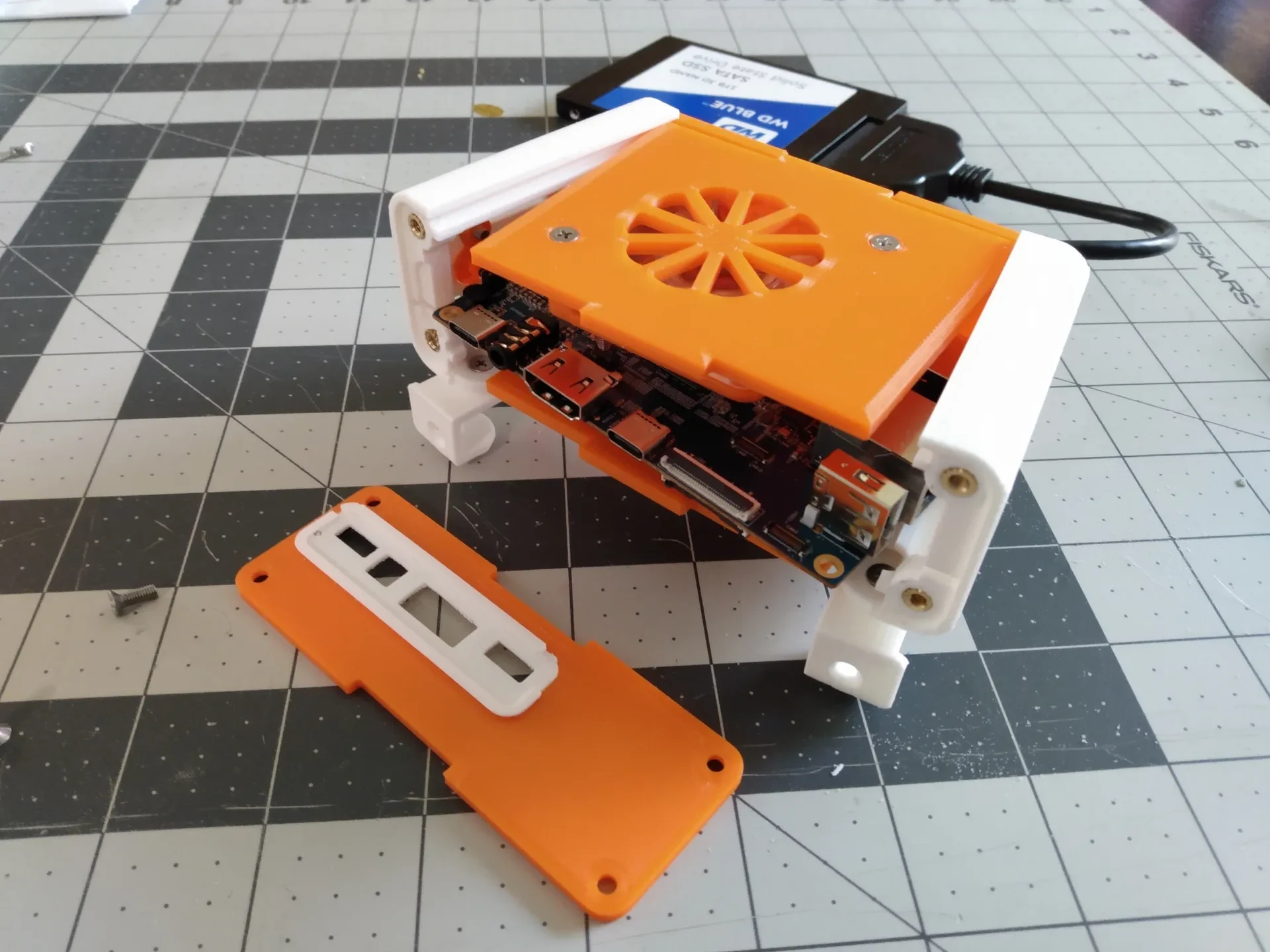

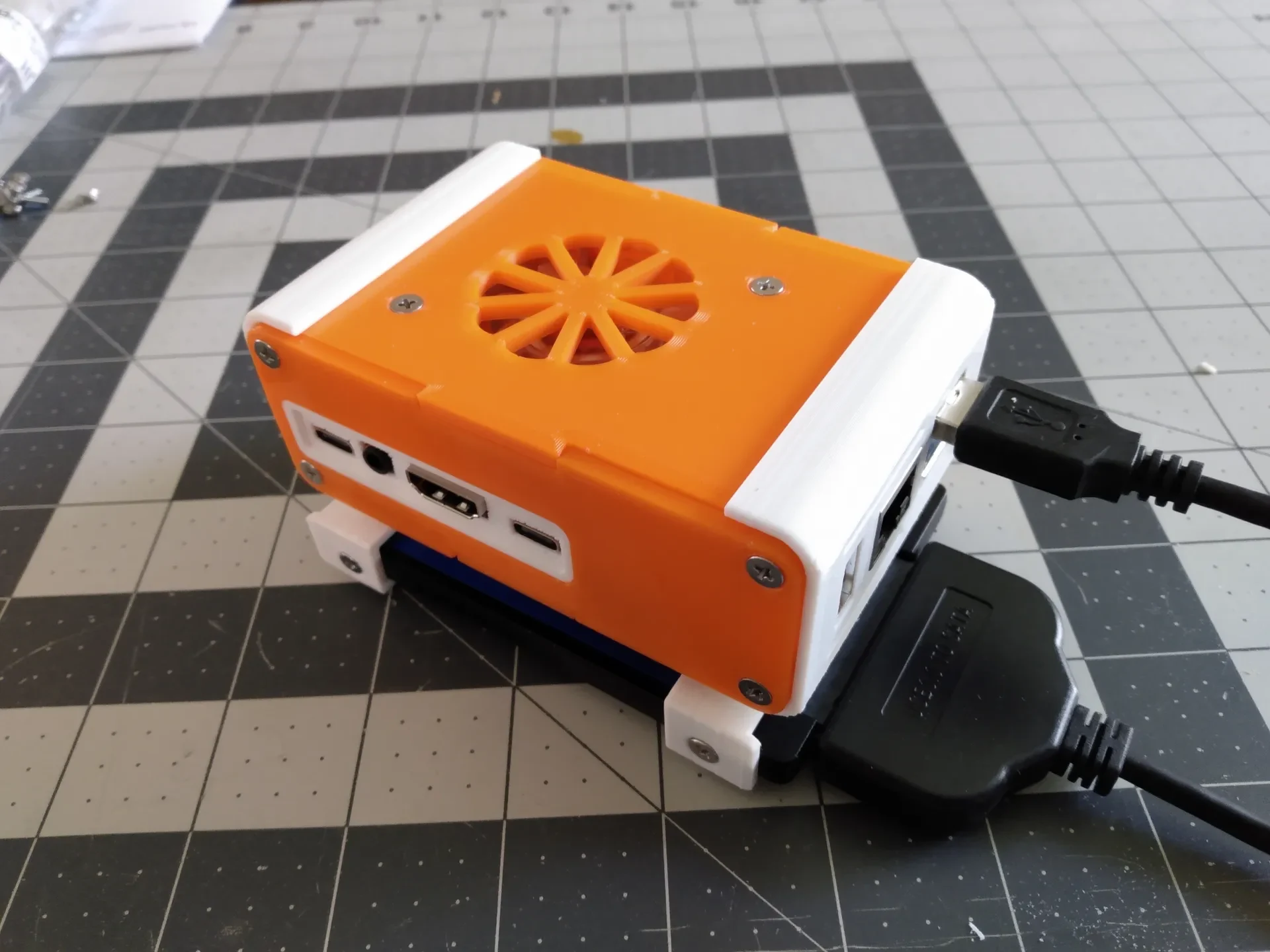

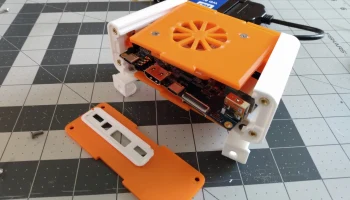

Это чехол для Orange Pi 5, который можно распечатать.

Он предназначен для сборки с помощью винтов M3, используемых с термофиксирующими вставками (Amazon # B09KZSJS88).

Это дело настолько скромное, насколько я могу его представить.

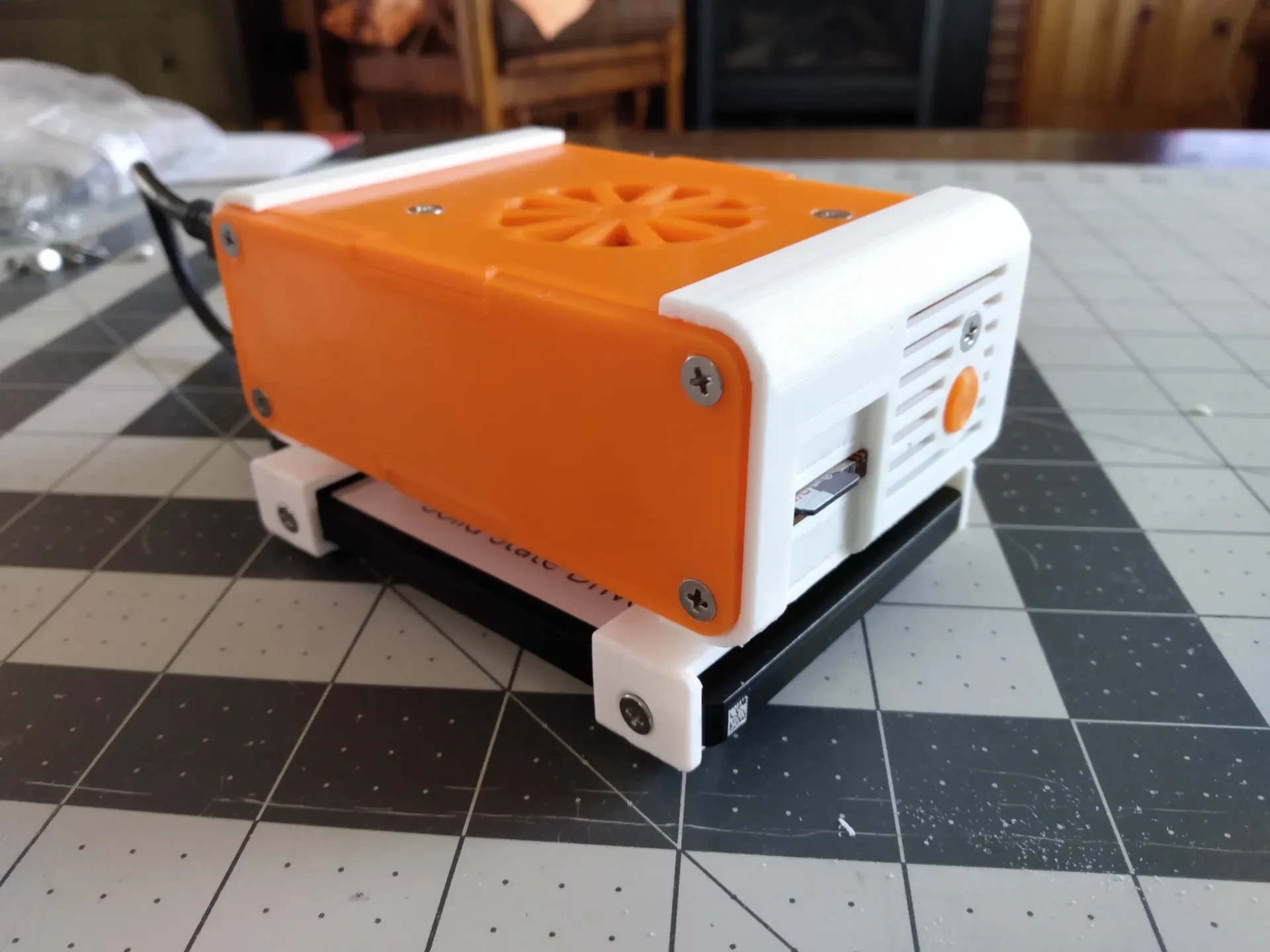

Внизу имеются направляющие для крепления 2,5-дюймового SSD.

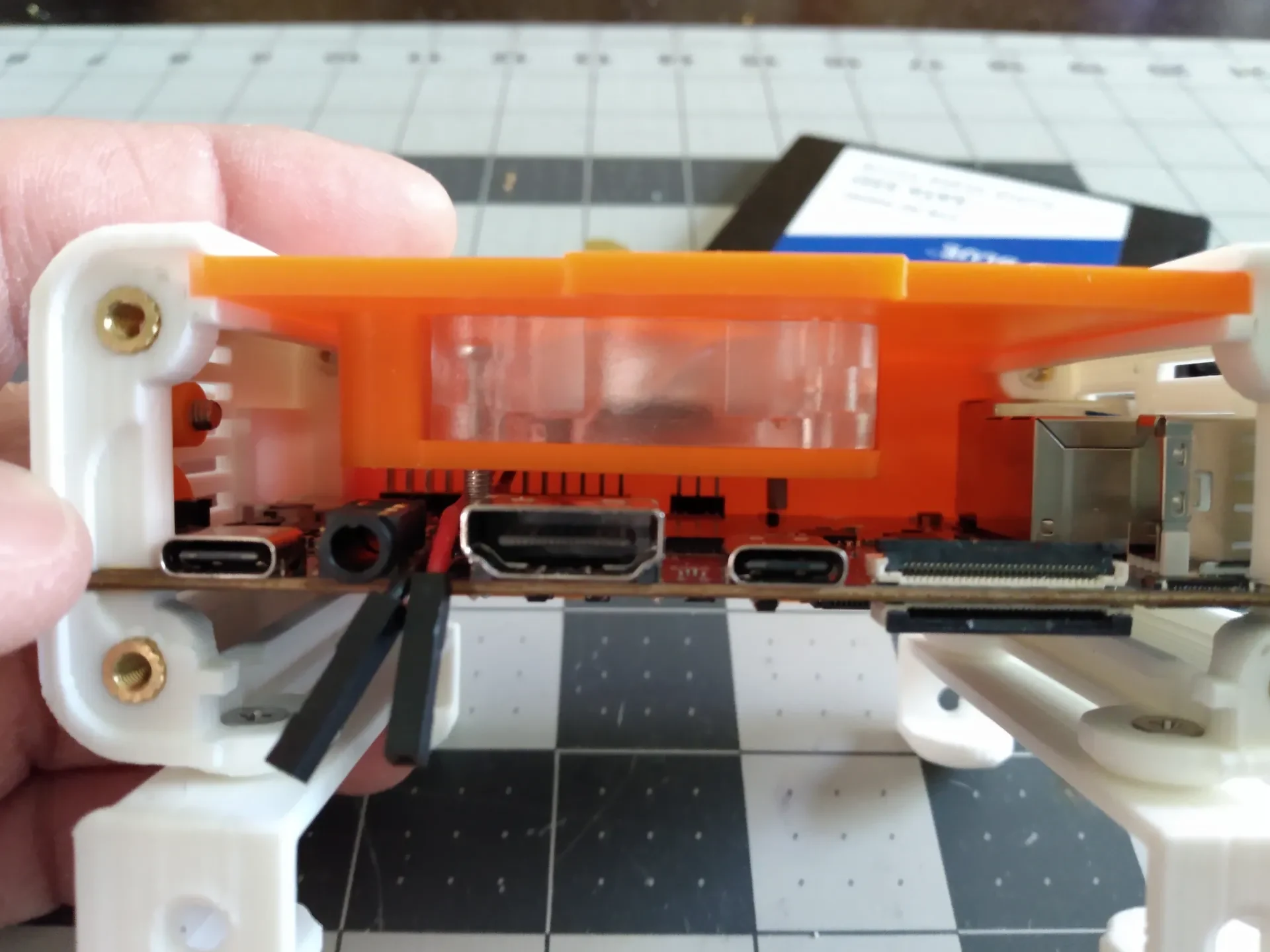

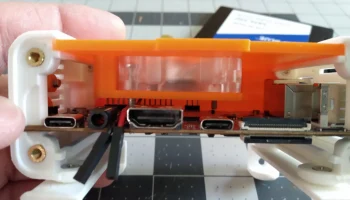

Это настолько скромный вариант, насколько я мог это сделать — это моя типичная анатомия корпуса. Вентилятор расположен довольно низко к плате. Радиаторы высотой более 7 мм могут не подойти.

Кроме того, верхнюю панель немного сложно установить на место, потому что она не скользит со стороны GPIO, а подключение проводов вентилятора к GPIO, когда плата уже находится в корпусе, затруднено.

Дело работает, но работа еще продолжается. Вторая итерация первого прототипа.

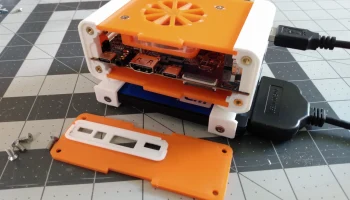

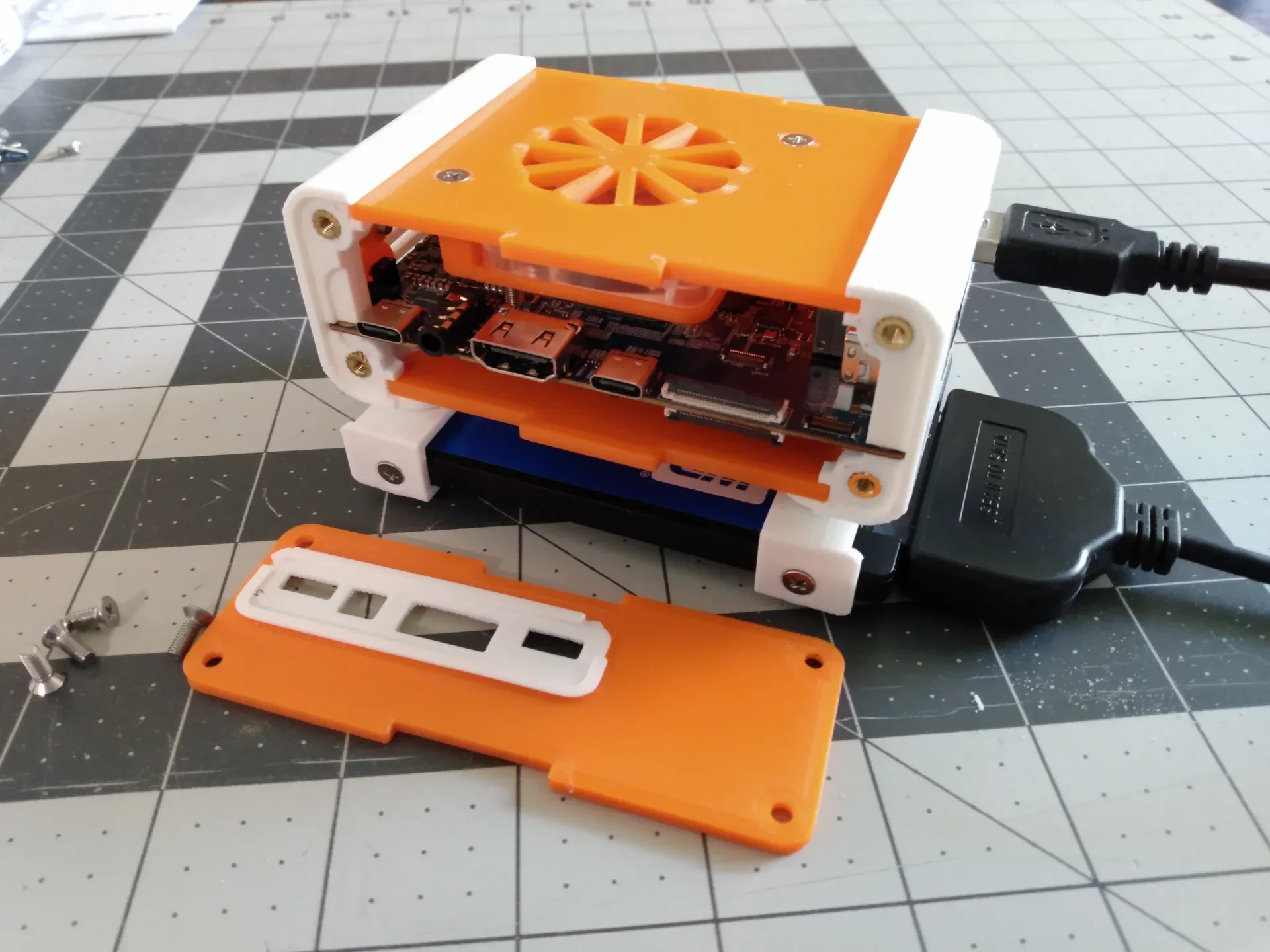

Верхняя, нижняя стороны корпуса, а также стороны HDMI и GPIO могут быть вырезаны лазером из акрила или дерева толщиной 3 мм.

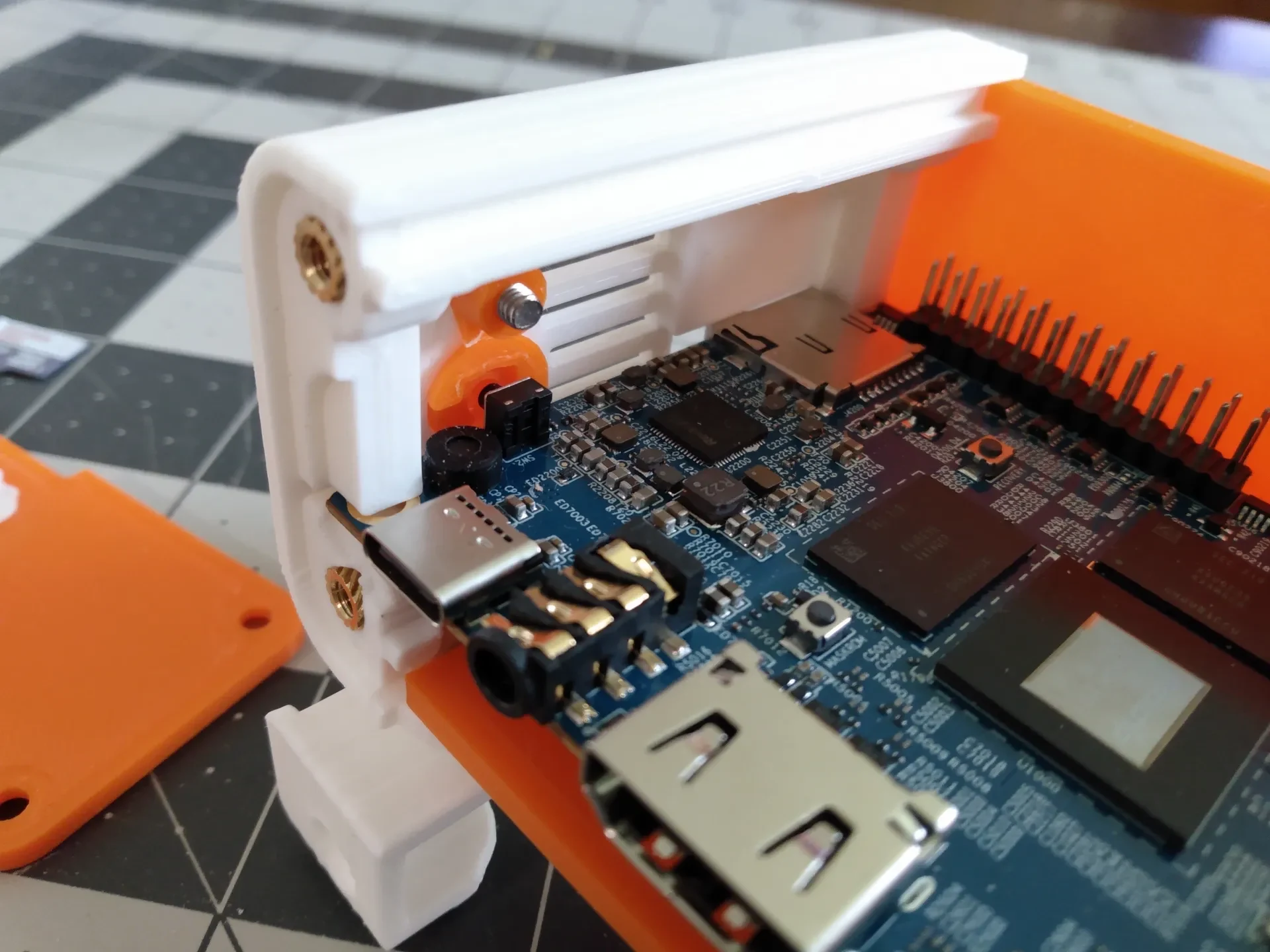

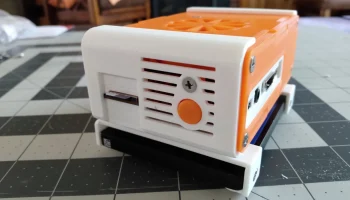

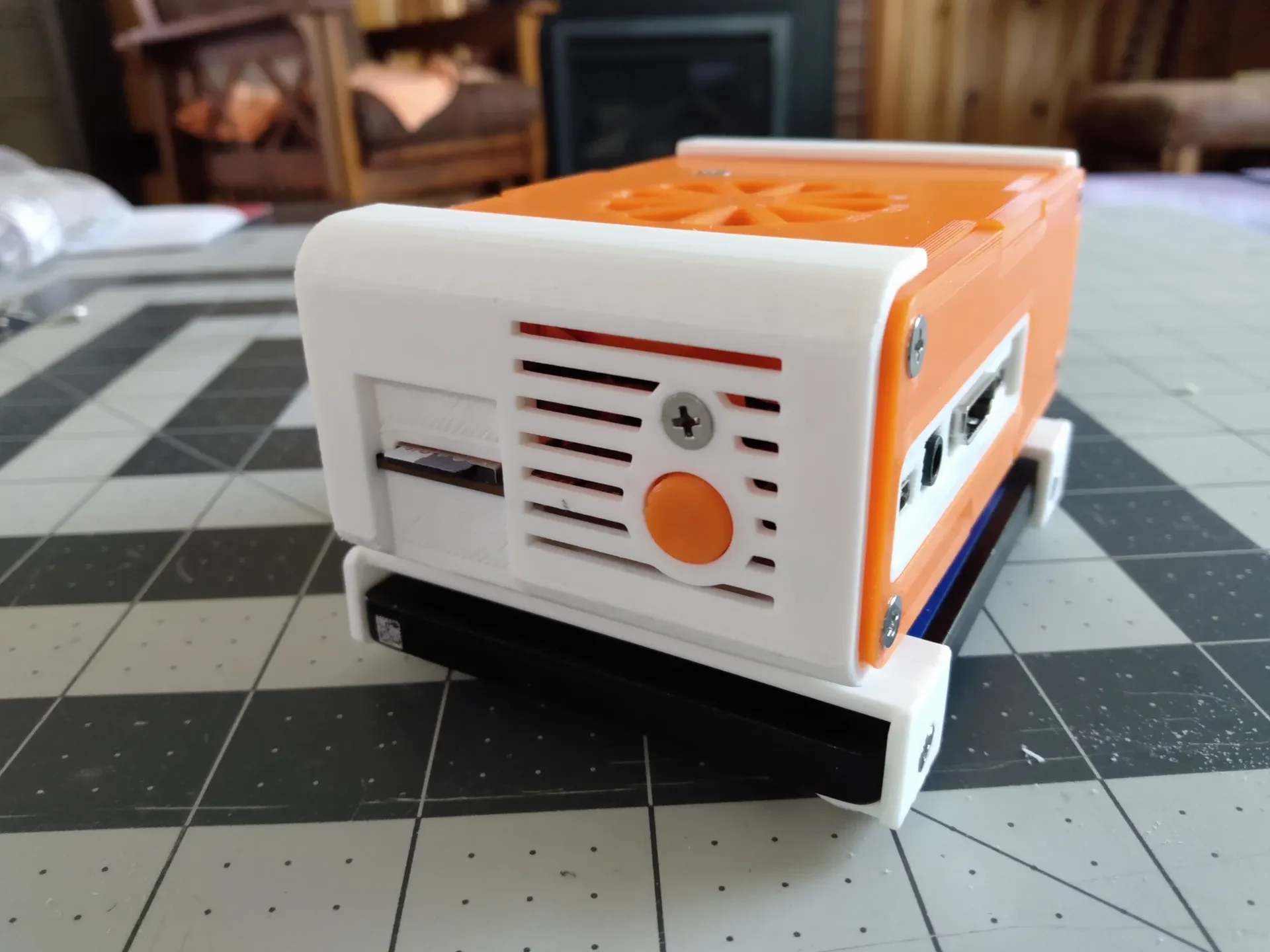

Кнопка питания работает отлично, но иногда натыкается, когда плата вставляется в корпус, а затем линии слоев кнопки затираются о линии слоев корпуса, и это как бы застревает. Небольшое вращение кнопки ногтем исправляет ситуацию.

Это все, вероятно, я исправлю в будущей версии.
