Оранжевый/коробка Spektrum для передатчика Jeti DS...

Я хотел управлять этими крутыми самолетами UMX и микровертолетами с помощью передатчика Jeti DS. Поэтому я построил коробку для модуля Organge от HK (совместимый с OrangeRX DSMX/DSM2/Devo 2,4 ГГц переключаемый модуль передатчика V2.0 JR/Turnigy/Taranis/Walkera).

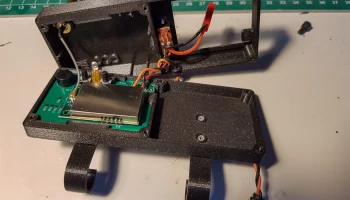

Примечание: коробка изготовлена ​​специально для модуля Orange 2.1. Он вставляется и удерживается на месте, как в оригинальной коробке.

Важно, чтобы это работало только с этим мод��лем, поскольку более старые модули Orange не поддерживают плоскости UMX.

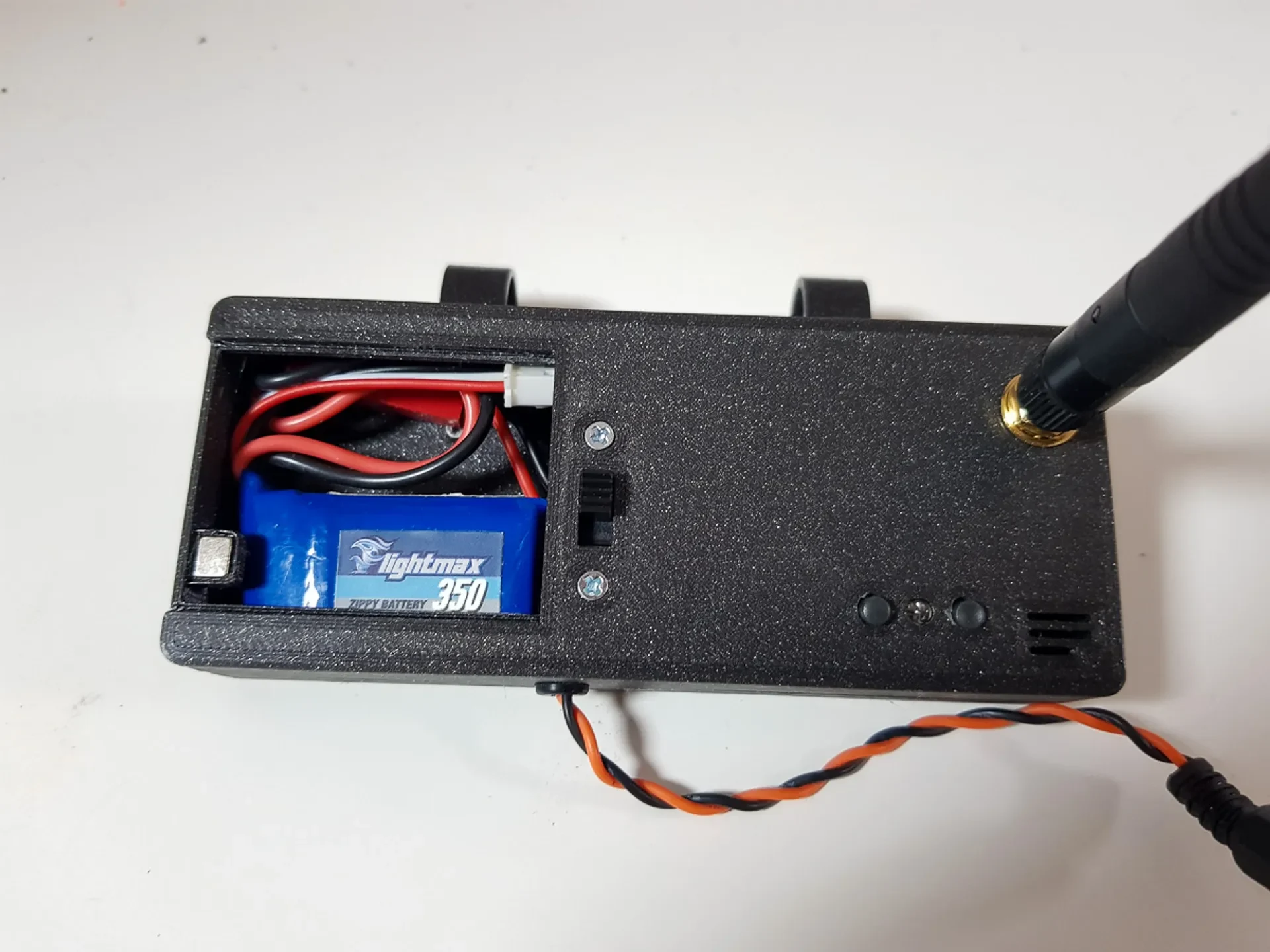

Вам понадобится пара винтов с потайной головкой М2, мини-ползунковый переключатель (Верх: 19,6x5,5 мм), светодиод 3 мм (я использовал мигающий светодиод) и два супермагнита 5x4x1,5 мм для крышки аккумуляторного отсека, а также 2s 350 мАч Lipo (или меньше, энергопотребление минимальное), моноразъем 3,5 мм.

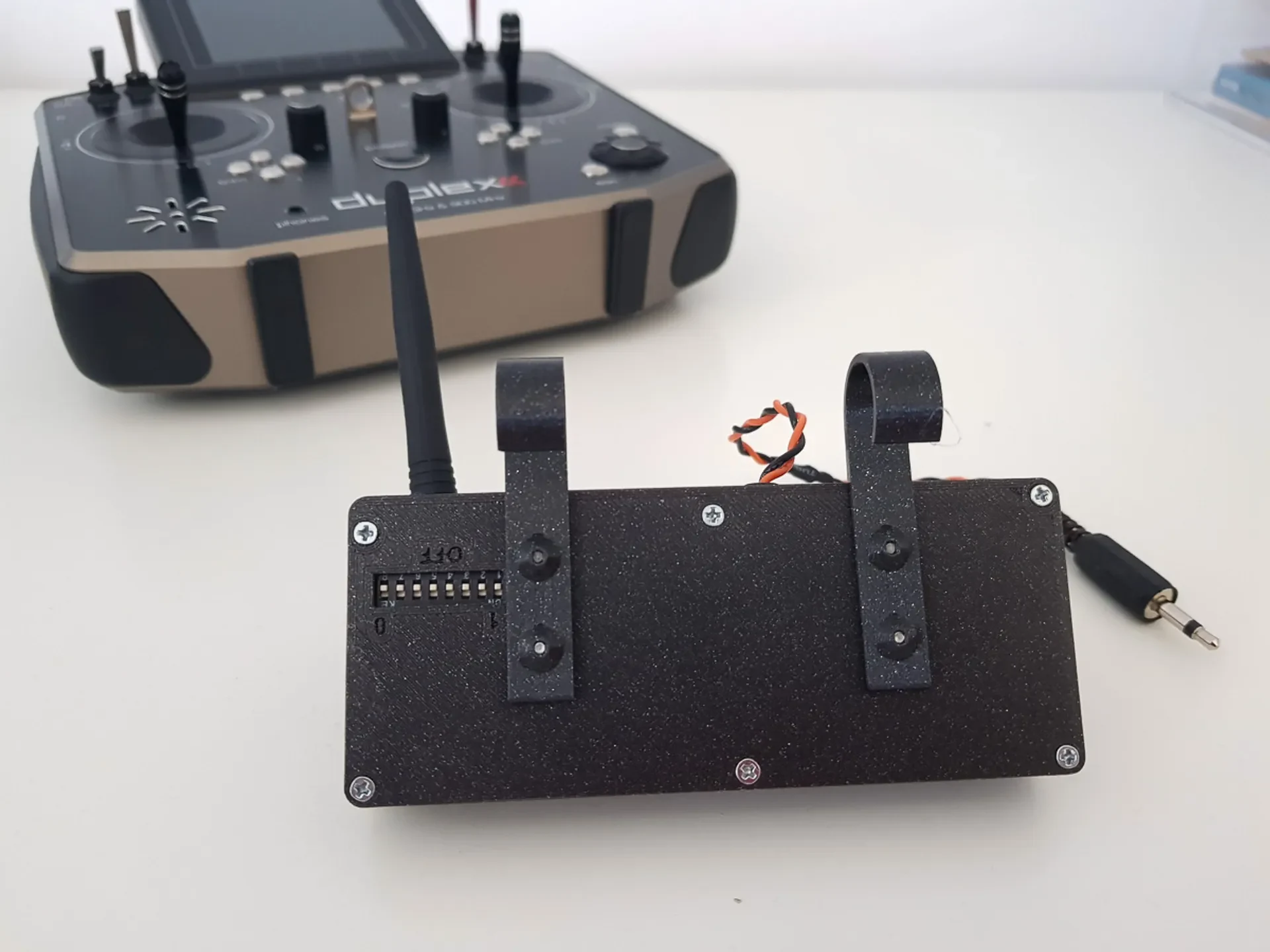

Модуль подключается непосредственно к порту PPM (разъем 3,5 мм) передатчика, который обеспечивает сигнал PPM.

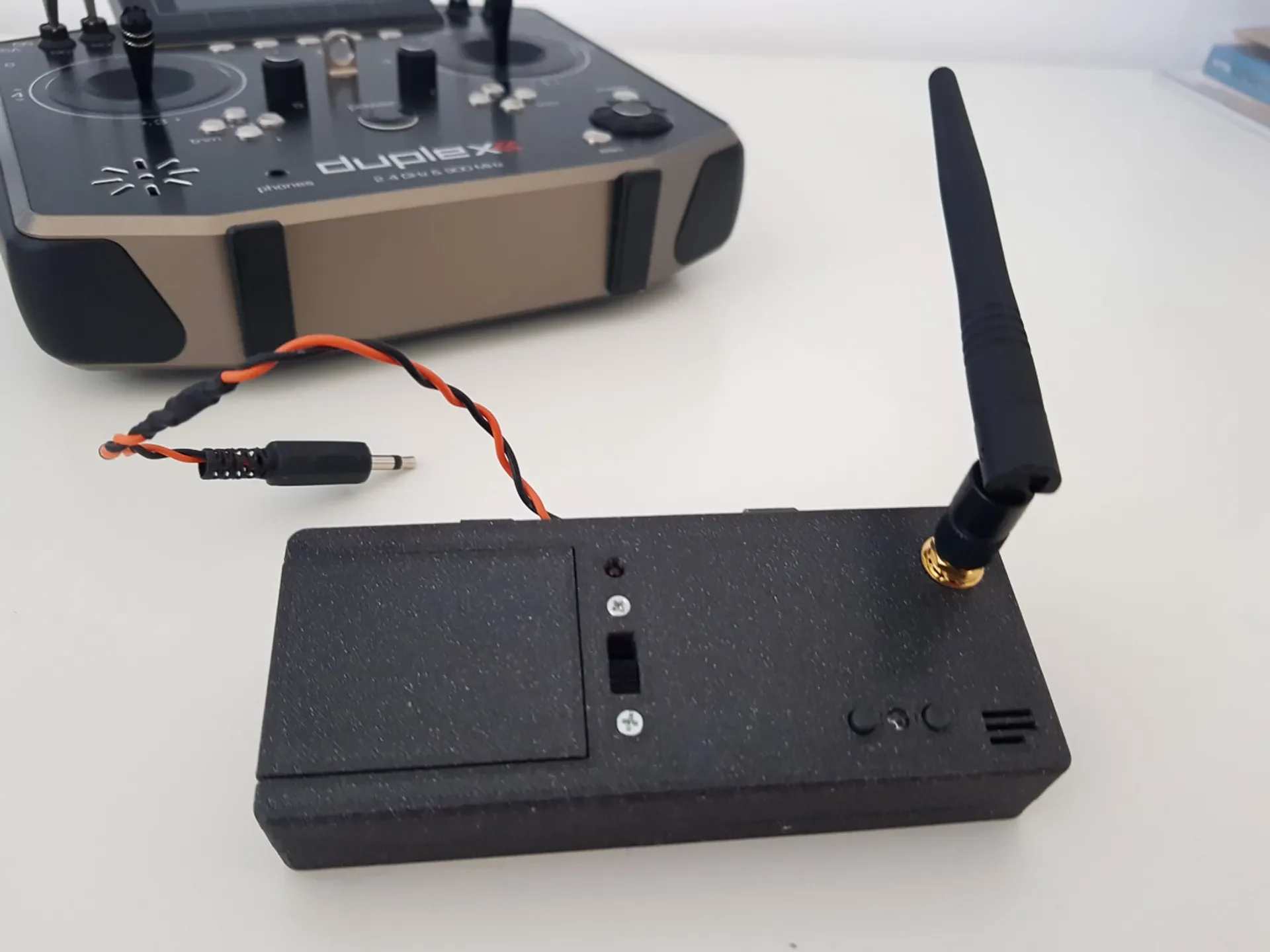

Это уже моя третья итерация, в которой ползунковый переключатель теперь утоплен, чтобы избежать случайного включения. Я также добавил светодиод, напоминающий мне, что он включен.

Теперь я могу управлять своим вертолетом Blade Nano и UMX micro PT-17 Stearman с помощью передатчика Jeti.
