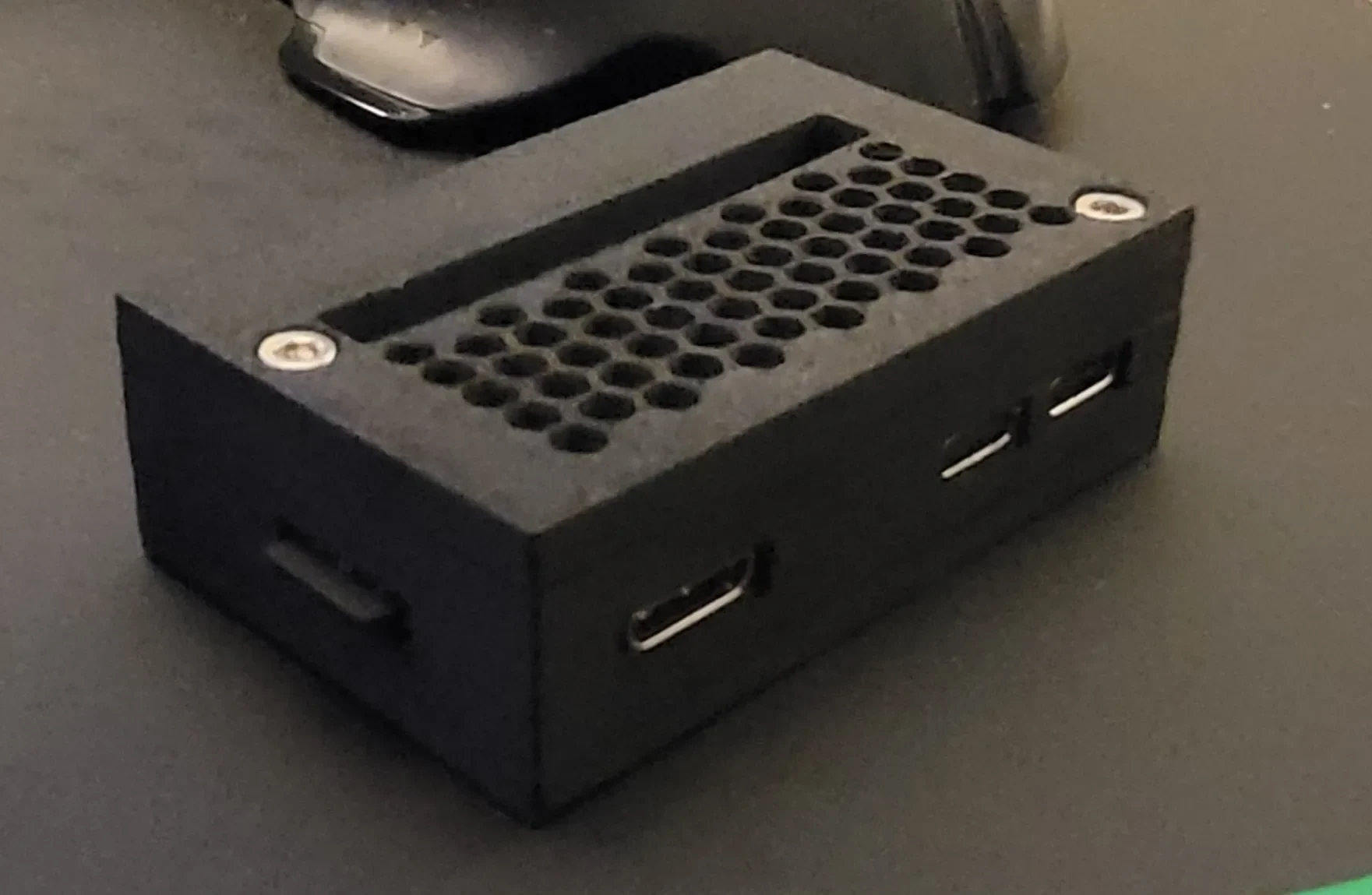

Корпус Orange Pi Zero 2W
Текущая конструкция соответствует всем этим требованиям:
Защищенный доступ к GPIO с помощью кабелей DuPont
Много вентиляции

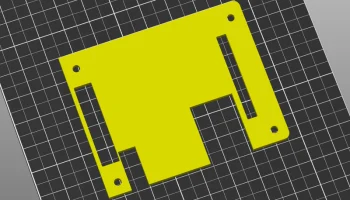

Альтернативная модель с вырезами для радиатора
Крышка без вырезов для радиатора позволяет использовать стандартные радиаторы низкого форм-фактора, предназначенные для SBC (высота радиатора 5,86 мм).
Внутреннее крепление антенны
вырезы для установки магнита
стандартное монтажное оборудование m3
--------------------------------------------------------------------------------------------------
МОТИВАЦИИ:
Мне нужен был корпус Orange PI Zero 2W, который обеспечивает незащищенный доступ к контактам GPIO. Еще мне понадобилось крепление для внутренней радиоантенны и альтернативная верхняя часть корпуса, позволяющая добавить радиатор на случай, если рабочая температура памяти или процессора превысит пороги безопасной эксплуатации. Мне также нужны были слоты для магнитного крепления SBC в любом магнитном месте.
--------------------------------------------------------------------------------------------------
РЕМИКСЫ И МОДИФИКАЦИИ:
Я включил все файлы Solidworks, необходимые для создания файла. ��одели имеют размерные ограничения и полностью параметрические. Не стесняйтесь переходить на вкладку уравнений и изменять значения в соответствии с вашими потребностями.
(Геометрия не является полностью параметрически ограниченной, поэтому вам может потребоваться изменить дополнительные значения после изменения одного элемента.)
(Если у вас нет SolidWorks, я настоятельно рекомендую OnShape, это отличная альтернатива более современной системе контроля версий, похожей на GitHub.)
--------------------------------------------------------------------------------------------------
Настройки печати:
АБС
200 мм/с
0% охлаждение
Сопло 0,4 мм
Высота слоя 0,2 мм
4 стены
5 верхних слоев
5 нижних слоев
40% изотропное заполнение (используется гироид)
Это функциональная деталь, поэтому использованы высокопрочные конструкции (40% заполнения и 4 стены).
МНОЖЕСТВЕННЫЕ СВЕСЫ!
Параметры охлаждения и экструзии должны быть настроены, чтобы обеспечить правильную печать этих выступов.
Для этой печати рекомендуется использовать термостойкий и устойчивый к ползучести материал из-за высоких температур, генерируемых ядром процессора.
--------------------------------------------------------------------------------------------------
Пост-печать

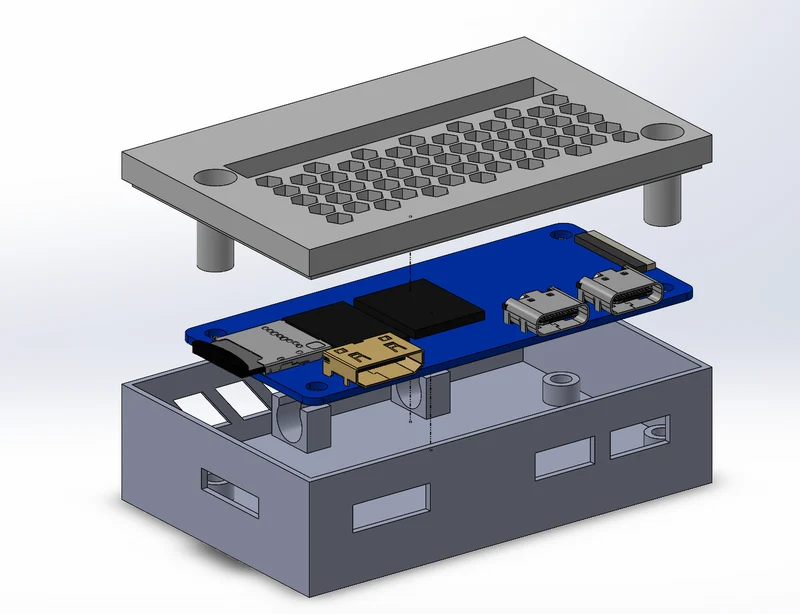

Материалы сборки:
2 болта M3x8 мм
2 болта M3x16 мм
2 неодимовых магнита 8х3 мм.
Для крепления платы к нижней части корпуса необходимы 2 бо��та M3x8 мм. Отверстия предназначены для прорезания болтов.
2 болта M3x16 мм необходимы для крепления верхней части корпуса к нижней части корпуса, проходя через оставшиеся два отверстия SBC.
Два неодимовых магнита являются дополнительными, и их можно запрессовать в корпус с помощью горячего клея или закрепить на месте, заклеив их электрической или другой пластиковой резиновой лентой для увеличения коэффициента трения.
