Оранжевый корпус Pi Zero 2
Разработан чехол для Orange Pi Zero 2, вентилятора 30x30x8 мм, 5 В, а также встроенное приподнятое крепление для штатной антенны Wi-Fi/Bluetooth. У меня были резиновые ножки, которые я использовал, поэтому базовый вариант с большими отверстиями. В комплект входит вариант без отверстий для клейких ножек (или, если они напечатаны сплошными, вы можете просверлить отверстия и установить по своему усмотрению).

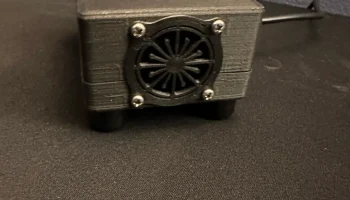

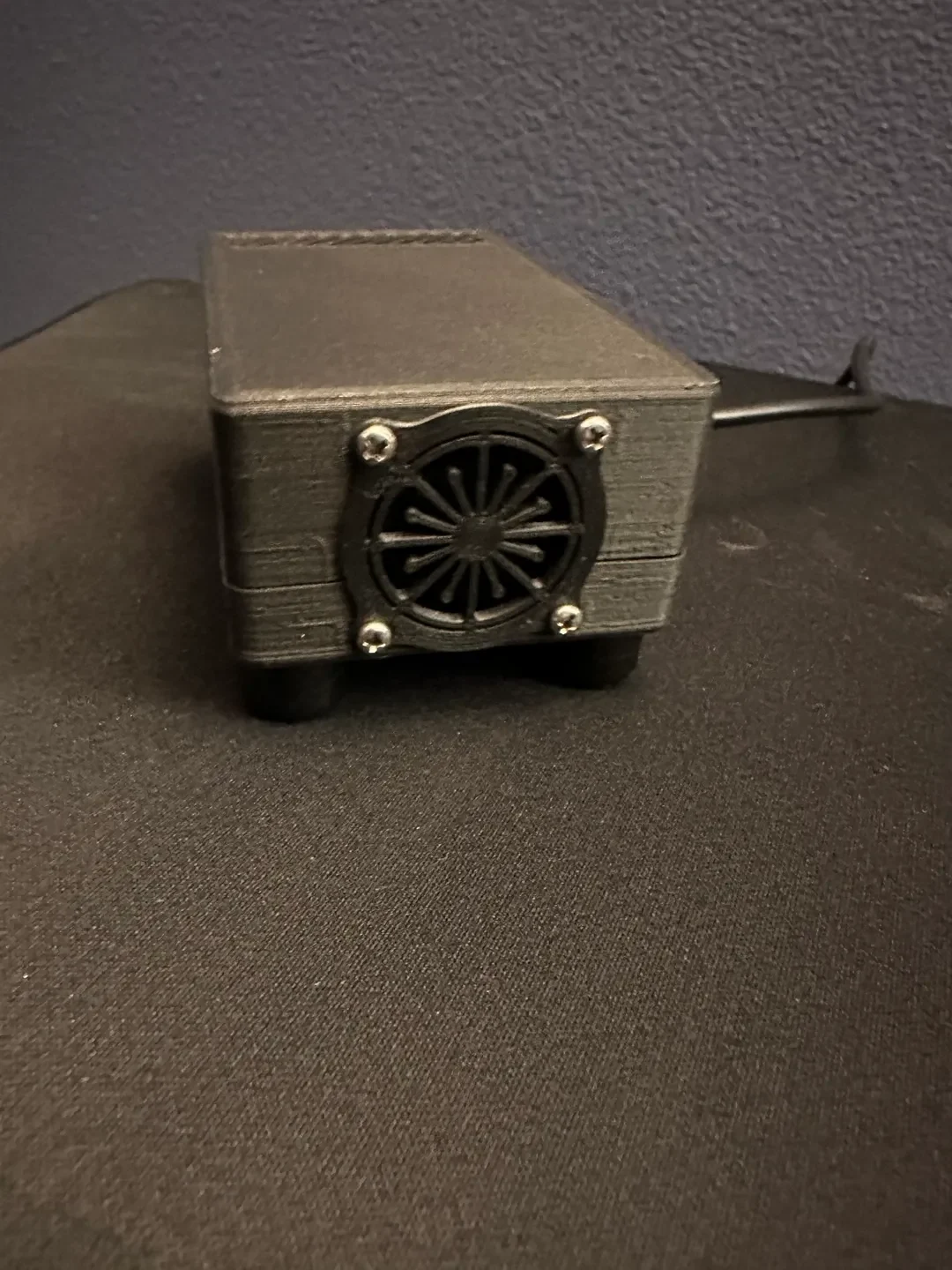

Толщина основания составляет 1,8 мм для устойчивости, а толщина стенок — 1,2 мм. Верхняя часть корпуса защелкивается на месте. Я использовал в общей сложности восемь винтов диаметром 2,5 мм, все длиной 4 мм: 4 для фиксации кожуха вентилятора и 4 для крепления OPi к основанию. Антенна Wi-Fi/BT прижимается к башне, обеспечивая лучшее отделение от платы, оставаясь при этом внутри корпуса. Вентилятор был куплен на Amazon и поставляется в упаковке из 4 штук примерно за 10 долларов. Он плотно прилегает к небольшим прямоугольным элементам верхней и нижней половин.
Работает безголовый Debian с установленным сервером домашнего моста, маленький вентилятор на 5 В обдувает прилагаемые к нему наклеенные радиаторы, он работает при температуре 42-45 ° C и почти бесшумен, а резиновые ножки помогают изолировать любые вибрации.
Я напечатал это на принтере prusa mini+ с соплом 0,4 мм и использовал стандартную марку ABS с CF (80% x 20%) без каких-либо поддержек или проблем. Общий вес использованного пластика составил около 33 г.

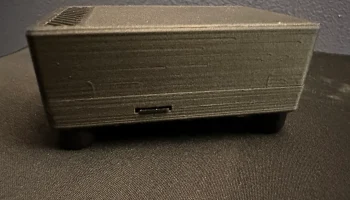

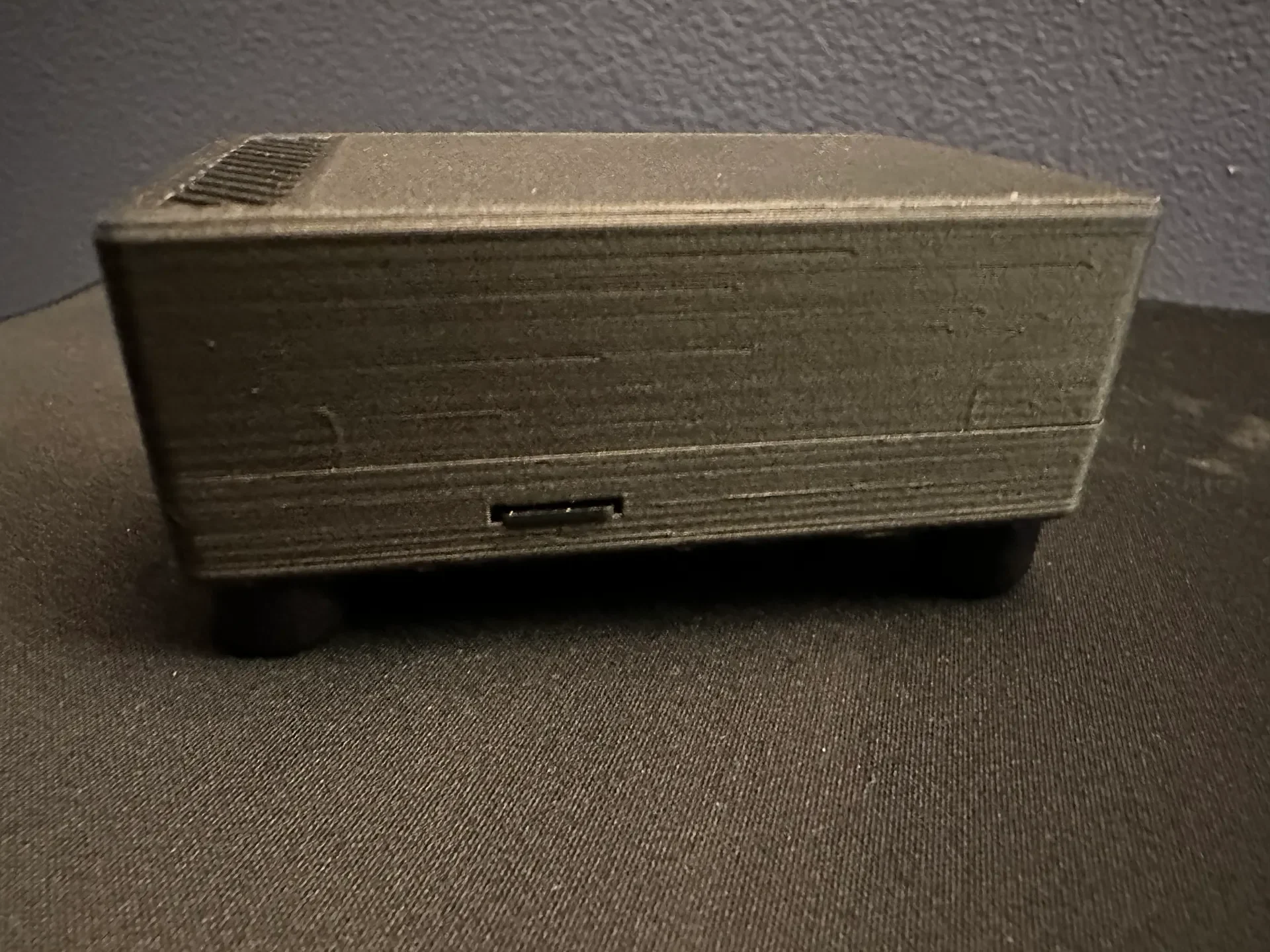

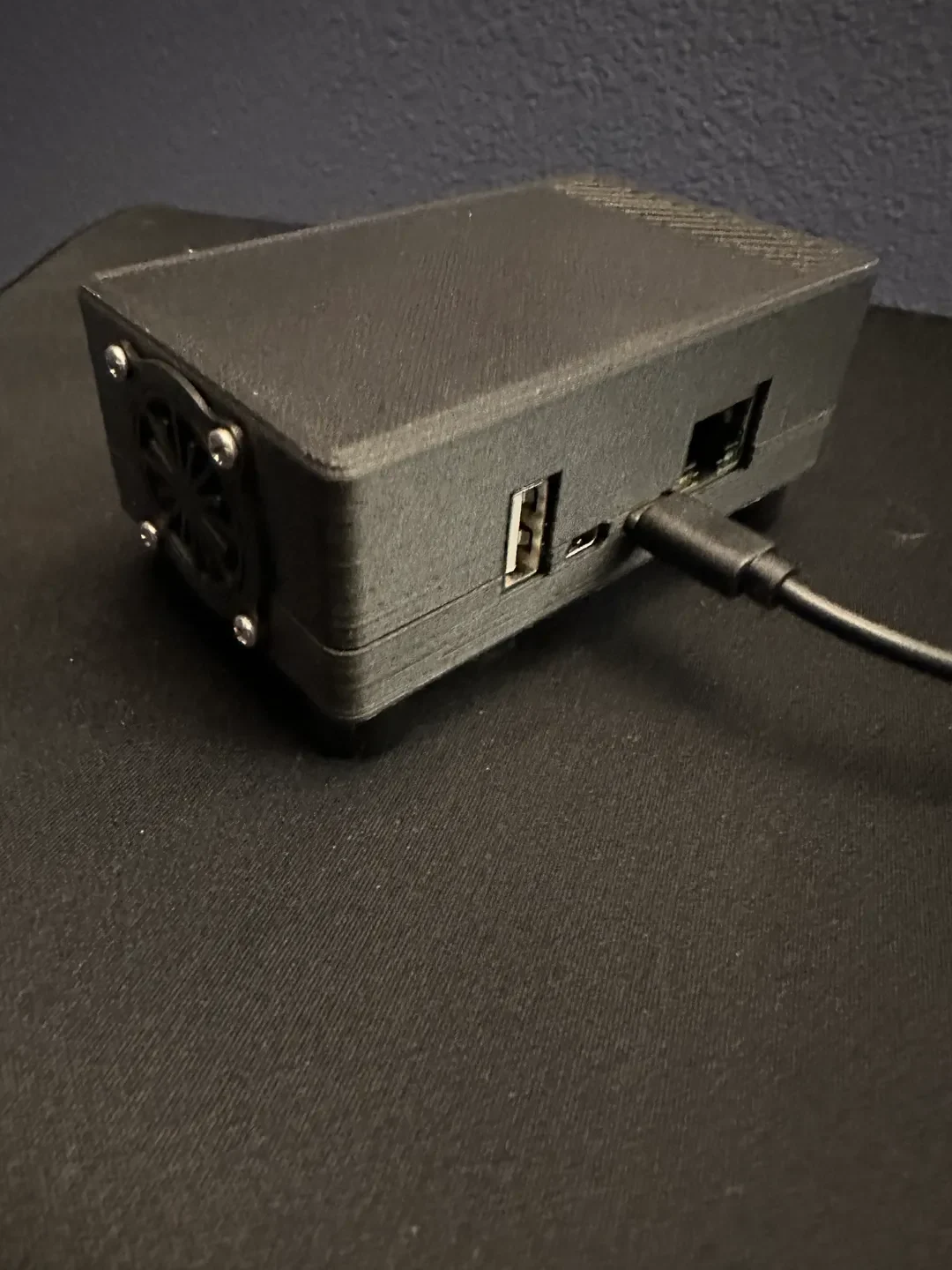

Освещение на снимках камеры плохое и действительно подчеркивает линии слоев, хотя на ощупь они едва заметны.
Файлы STEP включены для вашего удовольствия от ремиксов.
