Настольный корпус Orange Pi 5, версия Tres...
Попользовавшись другими чехлами в течение нескольких месяцев, я понял, что мне нравится, а что нет. В качестве фона есть множество кейсов, которые очень компактны, быстро печатаются и красиво выглядят. Они особенно похожи на симпатичные грелки для живота злого кота моей жены. Если у них есть вентиляционные отверстия, они также хорошо собирают кончики отверток и пролитые жидкости. Мне нужен чехол, который удержит его над полем мусора на моем столе, обеспечит хорошее охлаждение SBC и SSD и защитит плату SBC от суровых условий жизни на рабочем столе, кошки и меня. Другие мои конструкции корпуса работали нормально, но не обеспечивают полный доступ к SBC без отсоединения кабелей. Я считаю, что это серьезный дефицит. Мне также нужен футляр, демонстрирующий возможности 3D-печати, поэтому я разработал обложку в стиле ретро-арт-деко. Я включил модели Step и Fusion 360, если кто-то захочет их изменить.

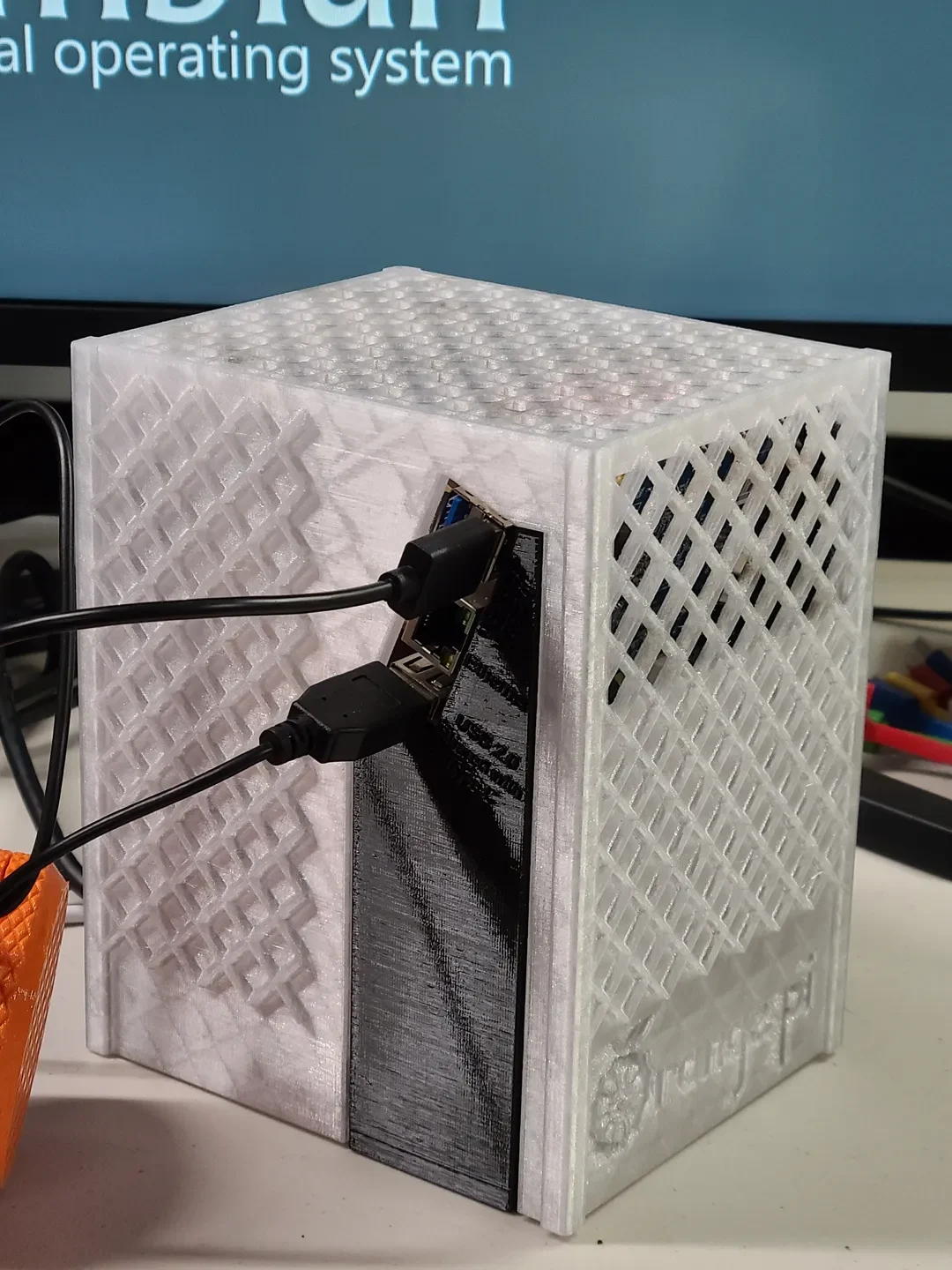

Я напечатал корпус черным PETG, а крышку — прозрачным PETG. НОАК тоже подойдет. Я протестировал (больше похоже на тестирование в процессе эксплуатации) другие мои чехлы, напечатанные из PLA, с установленным SBC, и они выжили. Но для моего варианта использования я считаю, что PETG является наиболее устойчивым. Пр��зрачный PETG позволяет светодиоду просвечивать, и приятно видеть, если он все еще находится под напряжением. Никакие опоры не нужны.

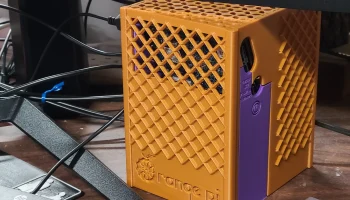

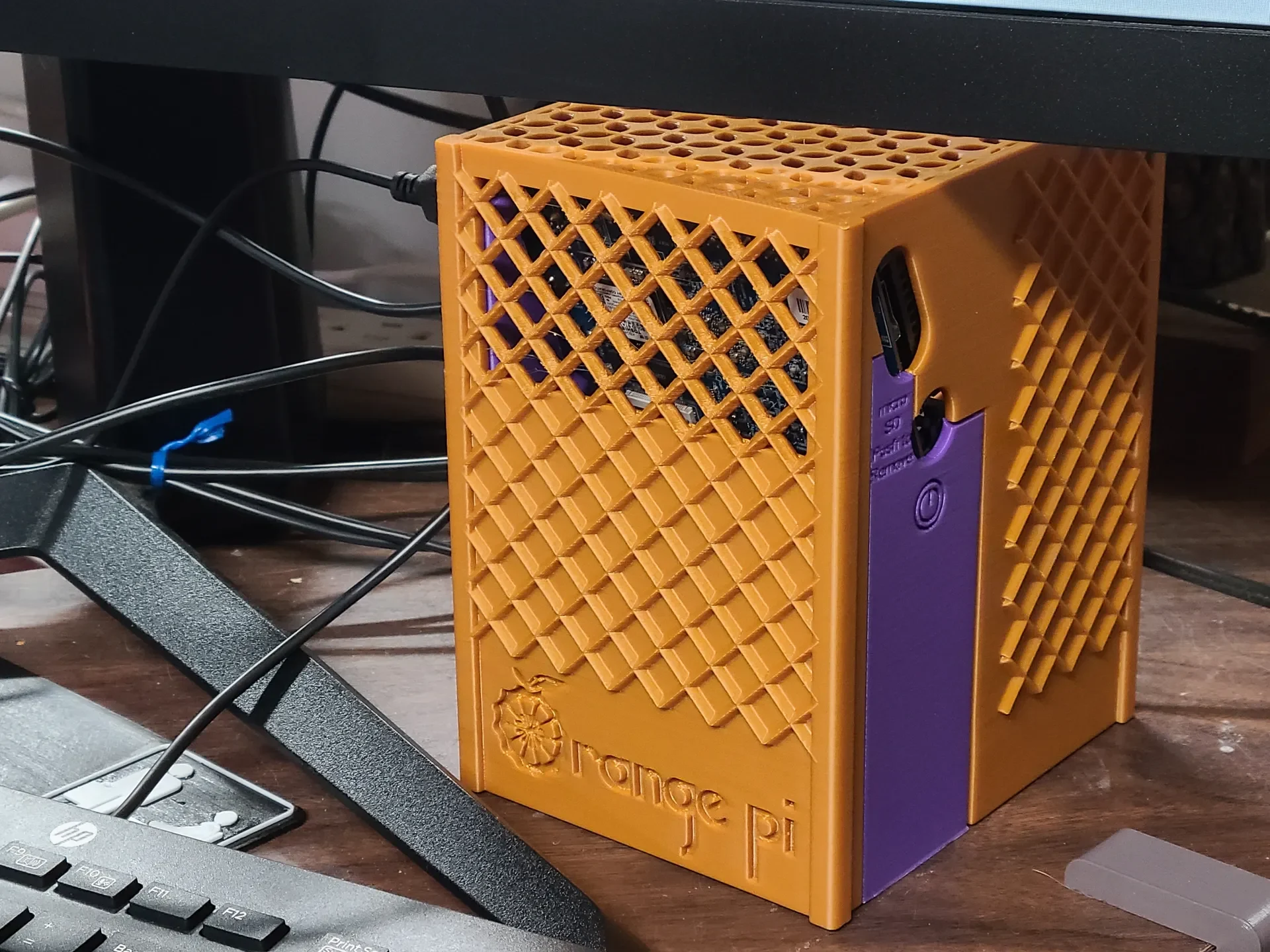

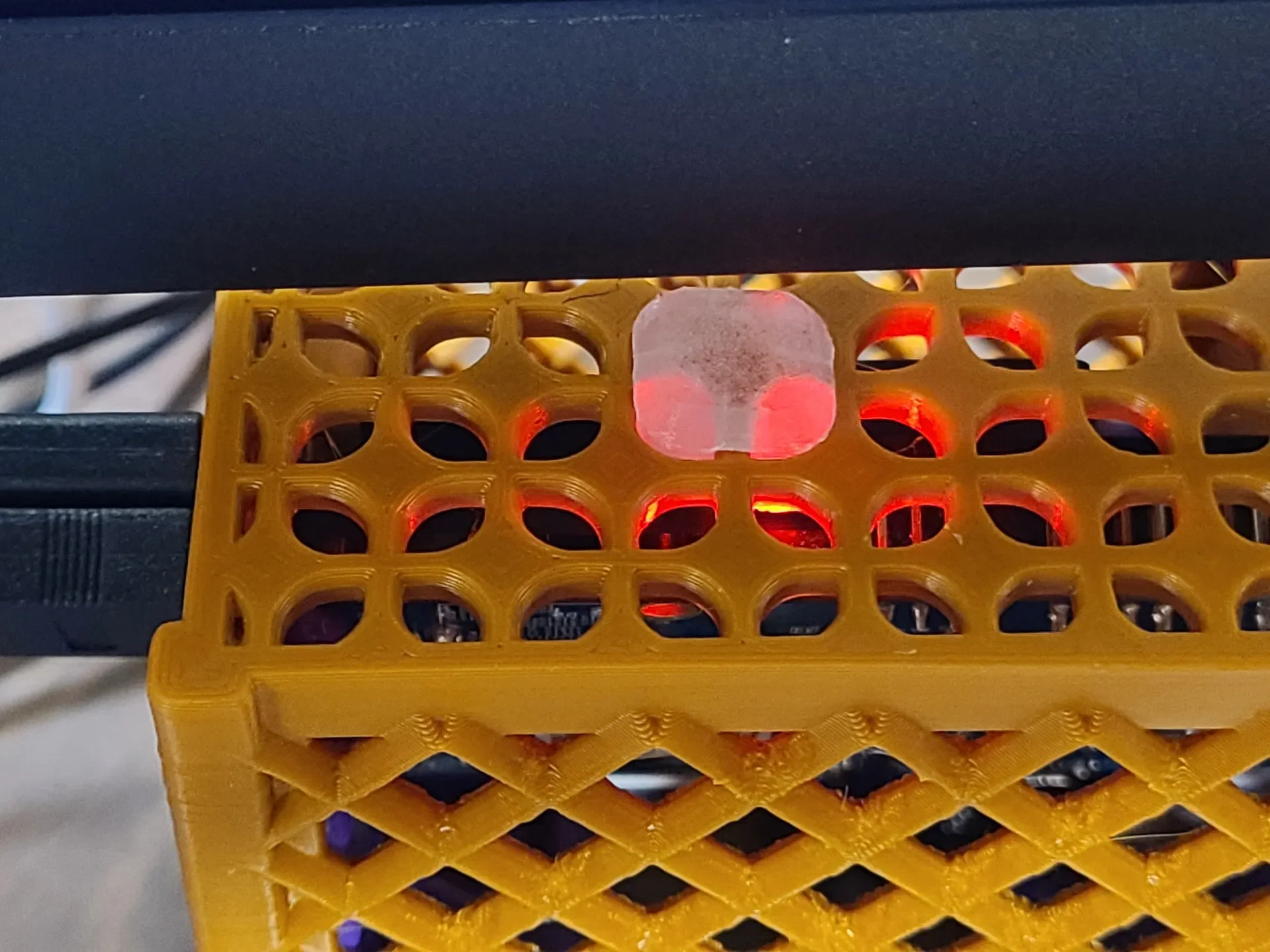

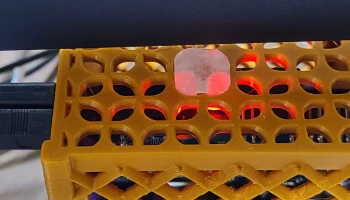

Обновление: у меня есть второй OPi5, и я напечатал этот корпус, за исключением золотого и фиолетового ABS. Он напечатан очень красиво и выглядит круто, поэтому я добавил его фотографию. Насыщенные цвета дополняют тему ар-деко. К сожалению, из-за ABS сложно увидеть светодиоды. Поэтому я добавил грубый световод, который напечатал из прозрачного PETG, используя настройки, чтобы было понятно. Это включает в себя печать в горячем виде и без вентилятора, поэтому, чтобы верхняя часть не превратилась в каплю, я напечатал два световода, расположенные на небольшом расстоянии друг от друга. Световод просто прижимается сверху.
Для обложки я использовал 2 вертикальные оболочки и 3 верхних/нижних слоя, чтобы минимизировать количество нити, а также 15% поддерживающего кубического заполнения, которое позволяло наполнителю просвечивать и дополнять форму сторон. Для шасси я использовал 3 вертикальных корпуса и гироидное заполнение на 15%, чтобы обеспечить прочную платформу для вентилятора.
Для установки вентилятора требуются (4) винты с головкой под торцевой ключ M3x25, для установки OPi 5 требуются (4) винты с полукруглой головкой M2,5x8, а для установки корпуса я использовал кухонные радиаторы с ЧПУ, (5) радиаторы, совместимые с Voron, (5) винты с головкой под торцевой ключ M3x8.

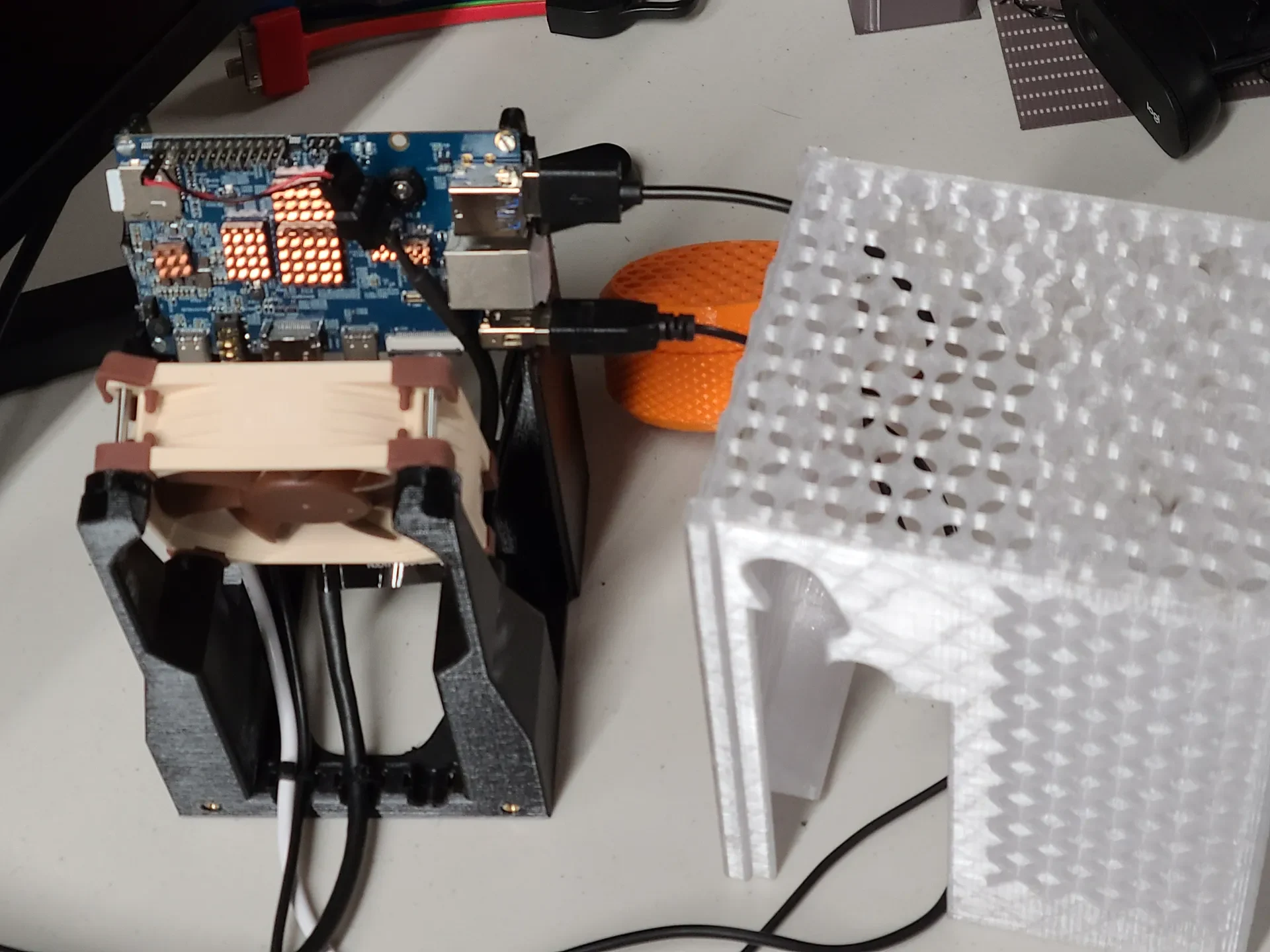

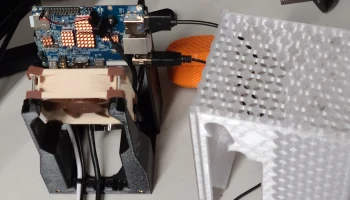

Эта конструкция предназначена для установки моего охлаждающего вентилятора Noctua NF-A8, который на самом деле не является лучшим решением для охлаждения. Но вентилятор у меня уже есть, поэтому я продолжаю им пользоваться. Вентилятор меньшего размера, установленный на радиаторе моего другого OPi 5, обеспечивает лучшее охлаждение. Я включил альтернативную конструкцию корпуса без отдельного вентилятора и просто имею монтажную поверхность с отверстиями для (4) радиаторов M3, расположенных на расстоянии 90 мм на 25 мм. Я ожидаю, что адаптер может быть разработан для поддержки печатных плат, которые можно будет вкручивать в них, если этого потребует будущий проект. Я также включил стойку для вентилятора, которую я разработал для радиатора и вентилятора Aliexpress.
Мне нужно повторить тесты тепловых характеристик, которые я проводил с другими корпусами этого корпуса, и обновлю это описание, когда у меня будет такая возможность.
