Orange Pi Zero + корпус платы расширения...
Обновление от 25 сентября 2017 г. — загружен исходный файл в формате Fusion 360.
Это случай Orange Pi Zero с модулем платы расширения, сверхдешевого (7 долларов США) мини-компьютера, такого как Raspberry Pi Zero, но со встроенной проводной сетью и Wi-Fi и большей вычислительной мощностью. Идеально подходит для использования с Octoprint для управления 3D-принтерами.
Случай без модуля платы расширения см. в другой моей конструкции.
Обратите внимание, что это не для модели Plus.
Особенности
Тонкий дизайн
Вентиляционное отверстие
Несколько вариантов
Легкая печать
База

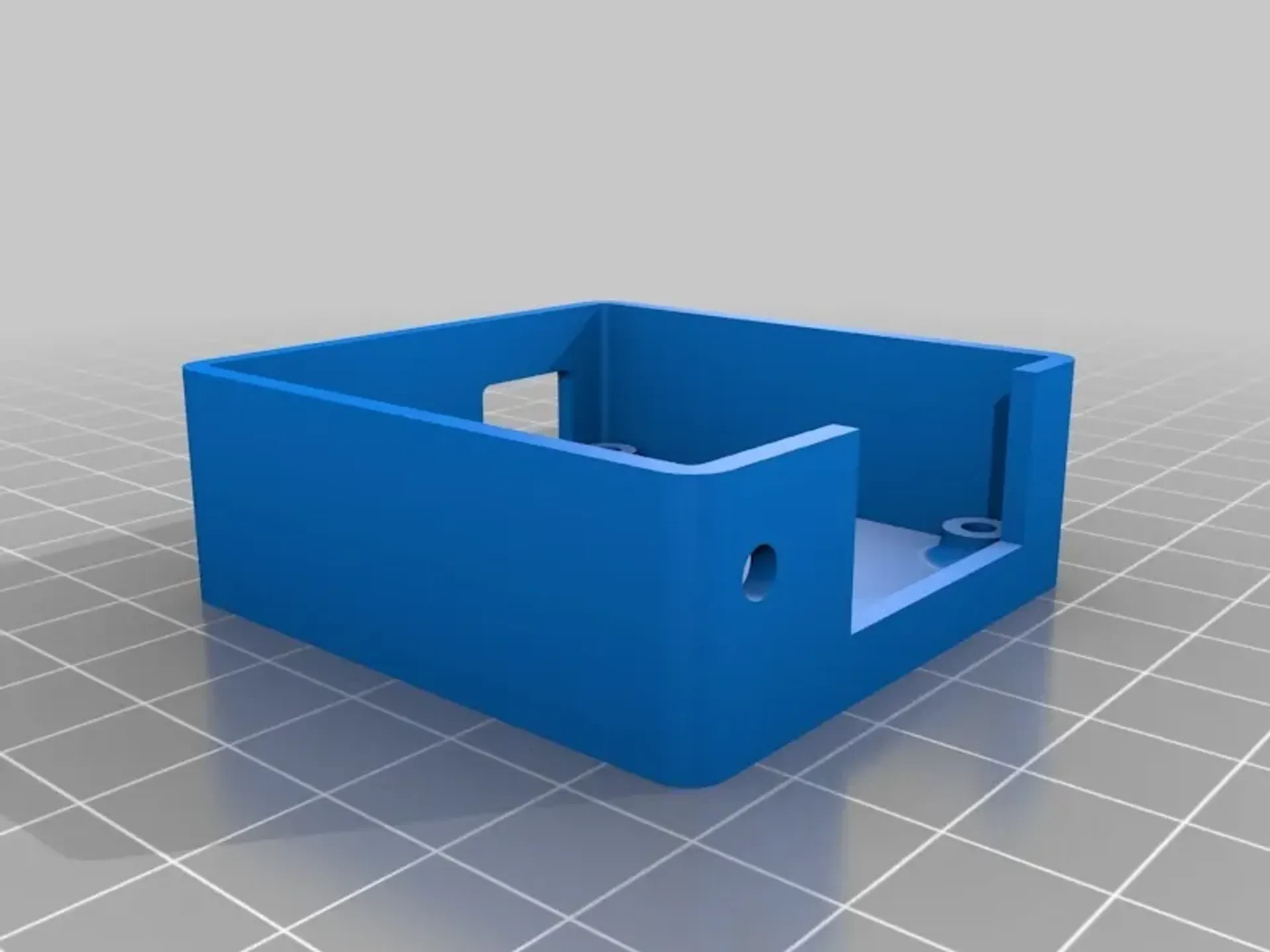

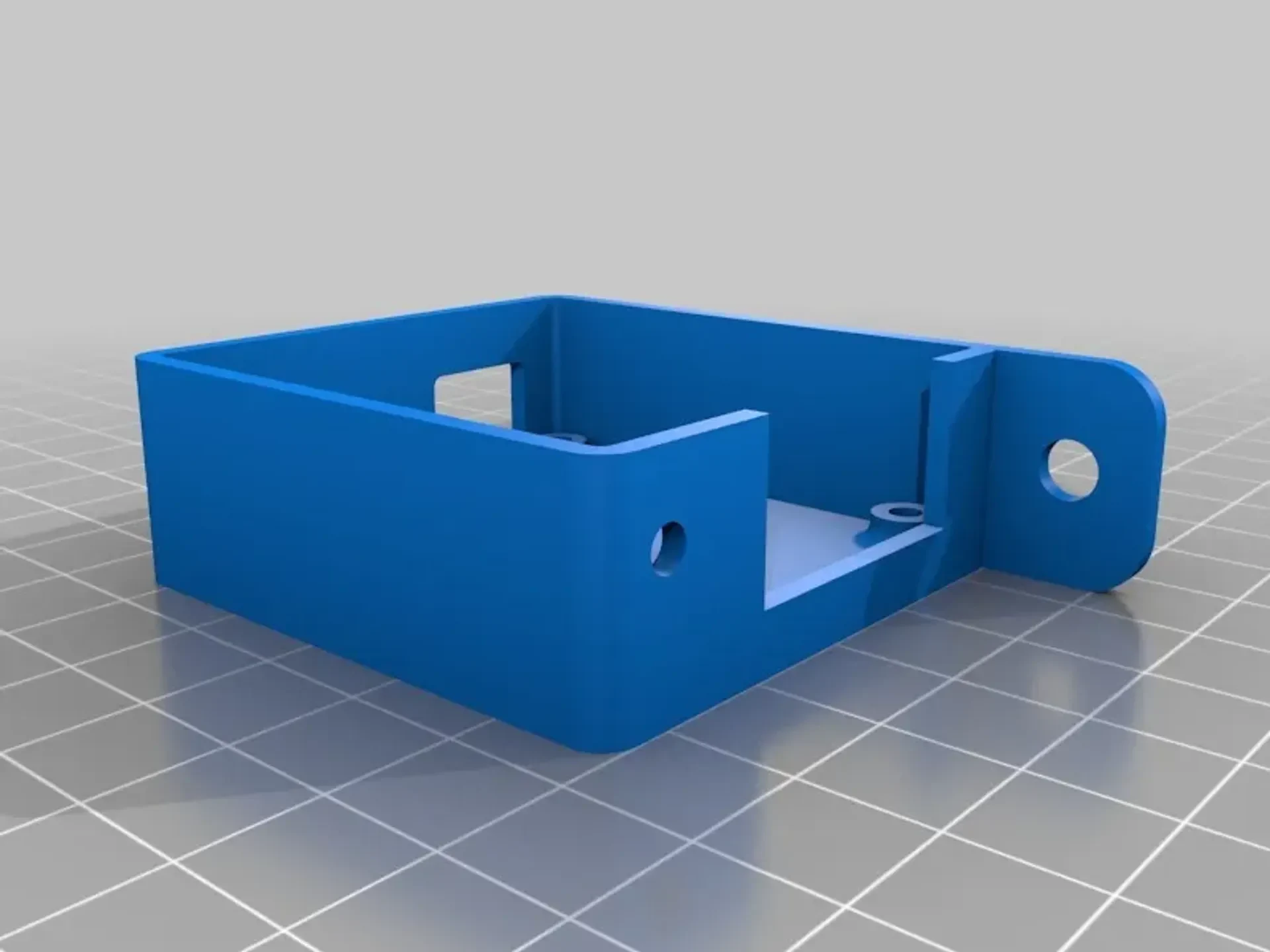

Есть два варианта — один только базовая модель, другой с монтажной проушиной (идеально подходит для алюминиевых профилей 2020 года).
Для установки антенны имеется отверстие диаметром 3 мм.
Вы можете закрепить плату четырьмя винтами M3 6 мм, но это не обязательно, поскольку корпус достаточно хорошо удерживает платы на месте.
Обложка

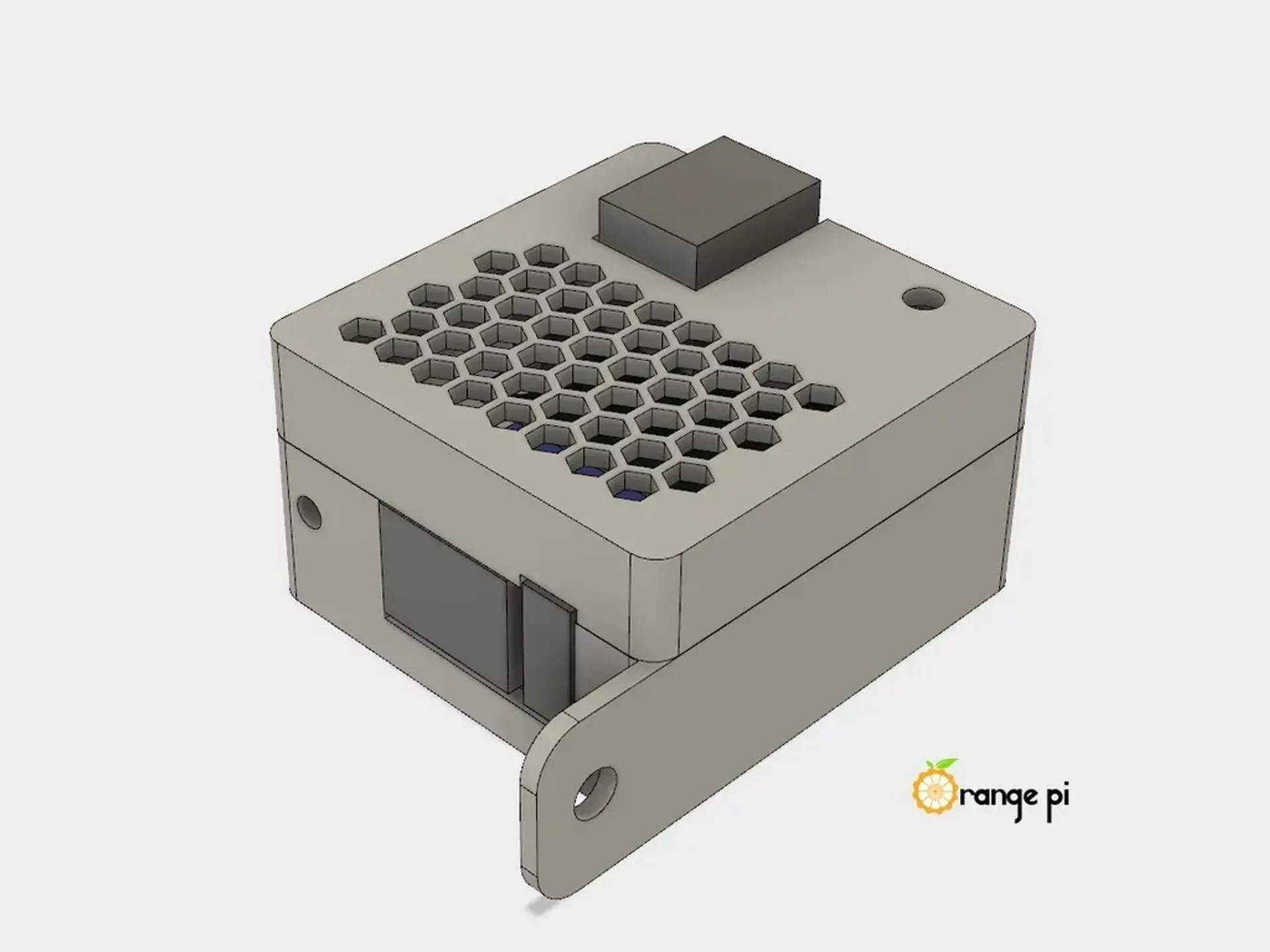

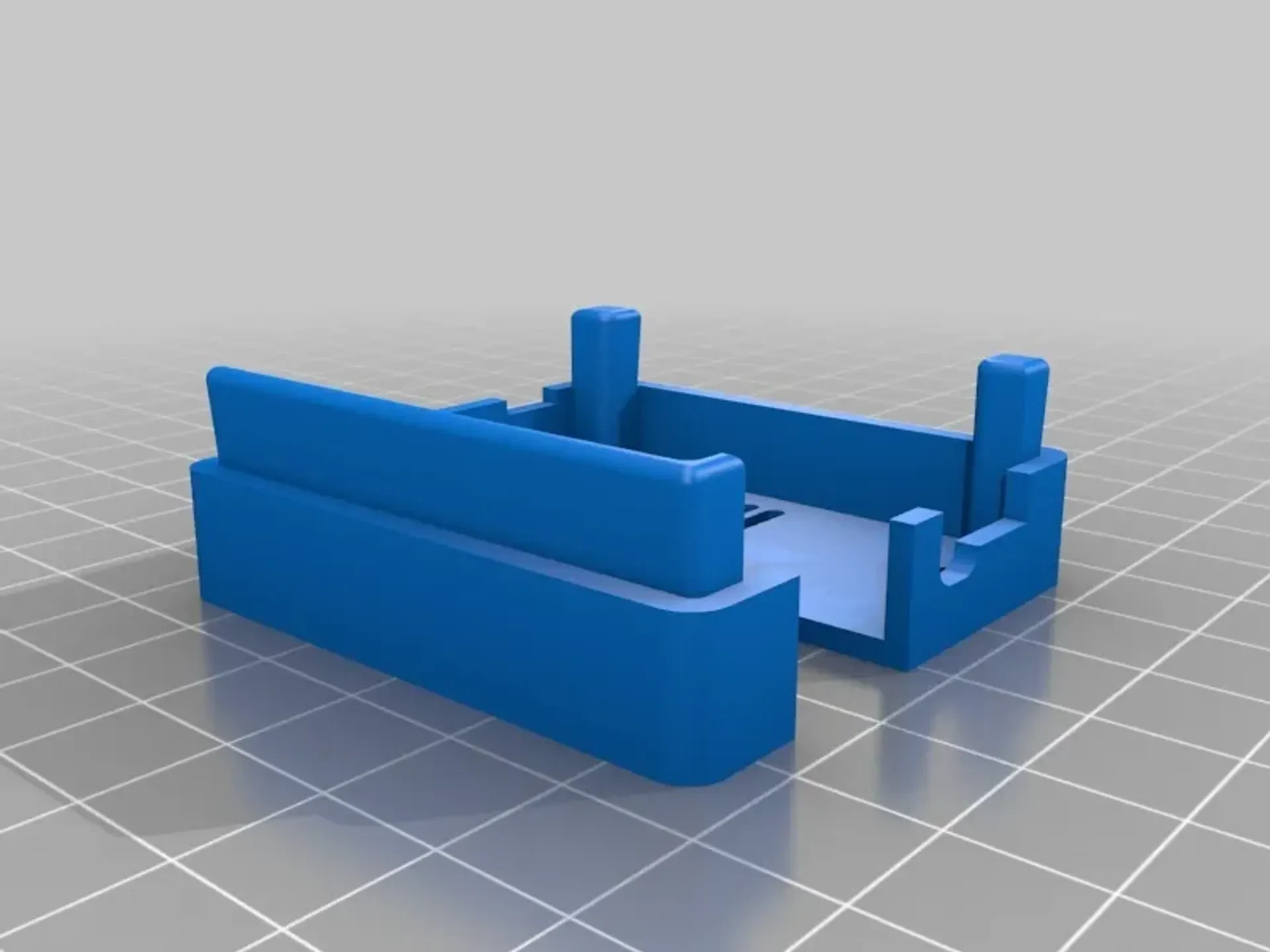

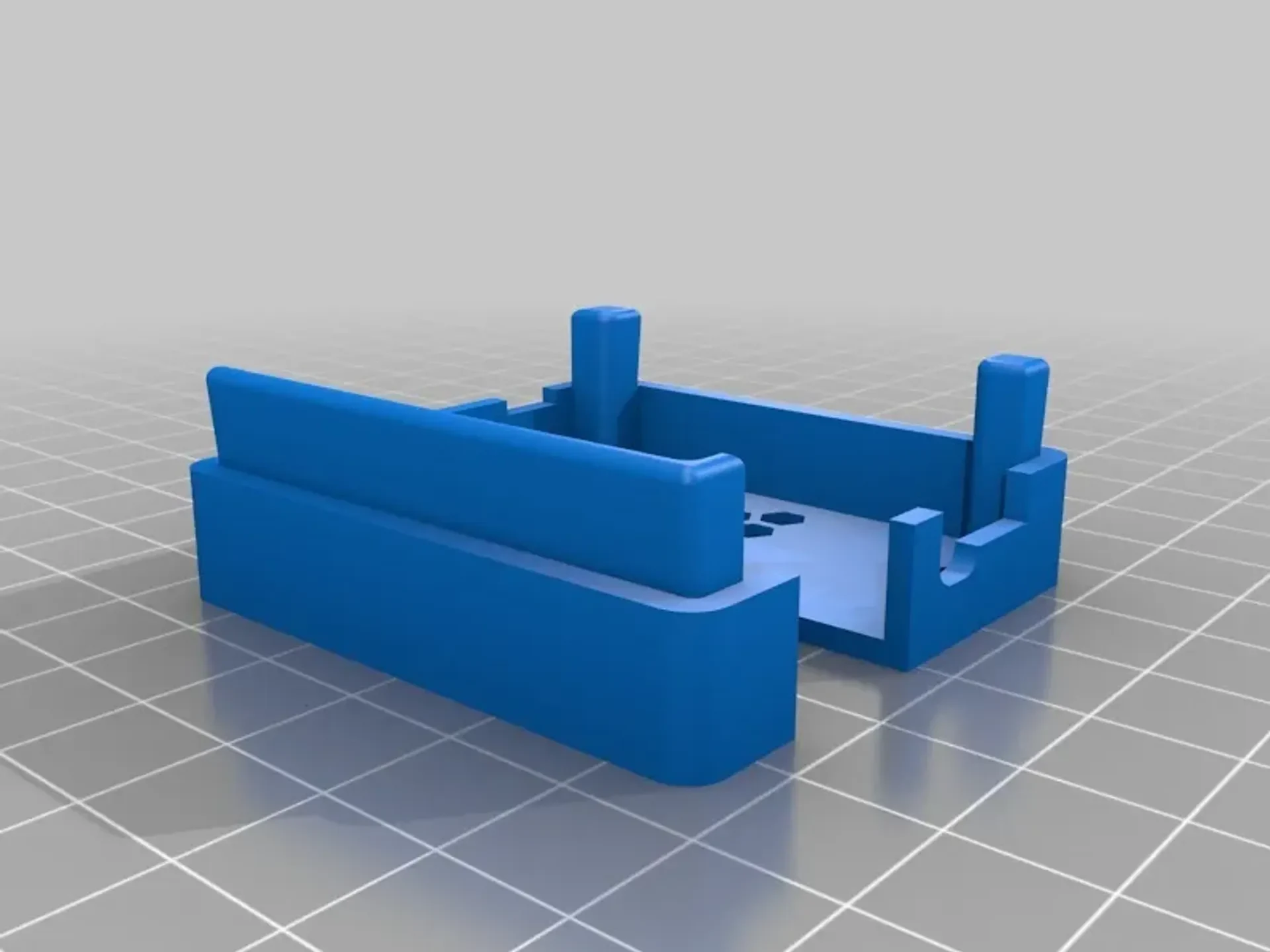

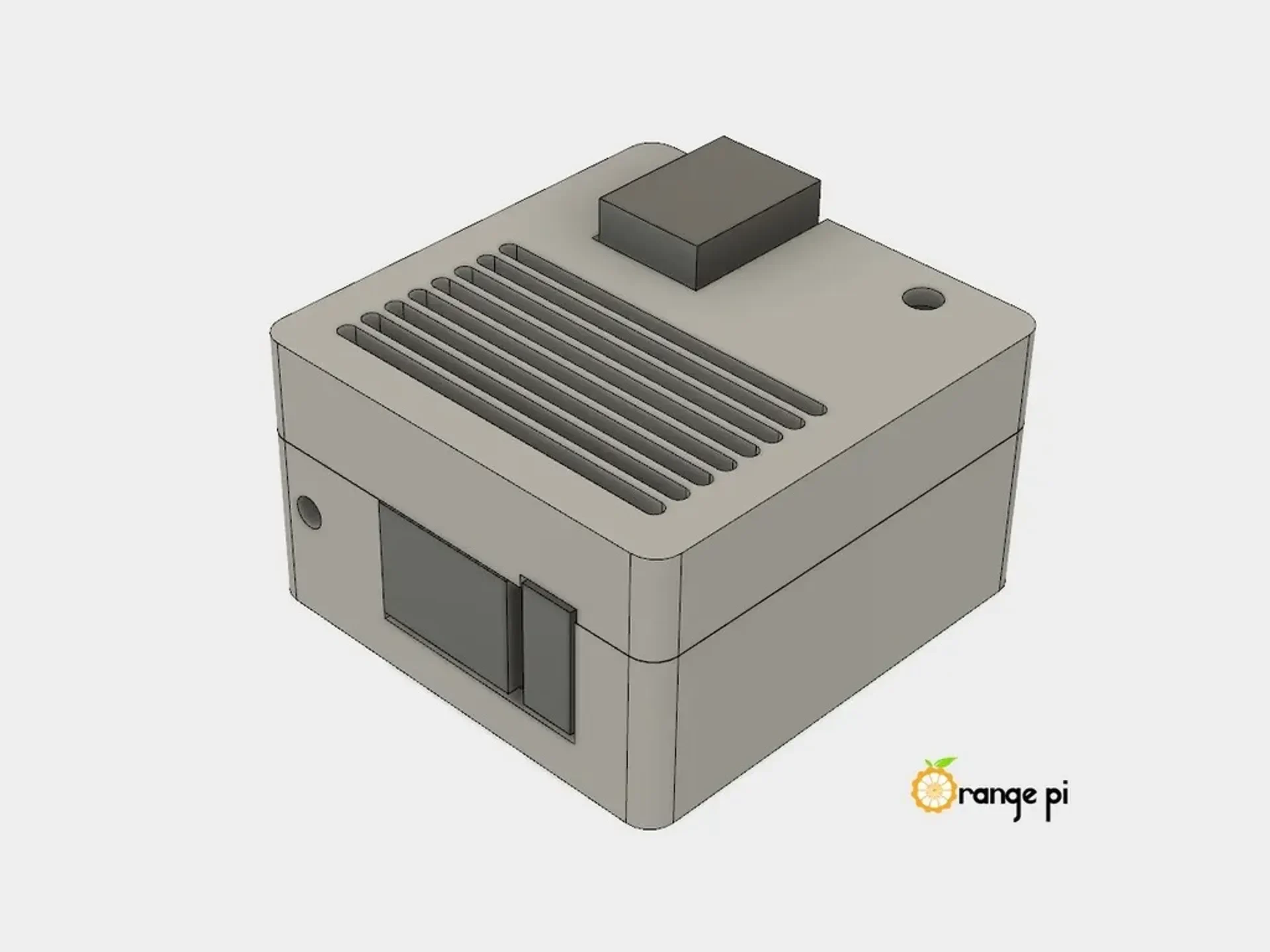

Есть два варианта: один с щелевым вентиляционным отверстием, другой с сотовым вентиляционным отверстием. В остальном они одинаковы.
Крышка крепится к основанию с помощью трения без использования винтов и довольно плотно прилегает.
Печать

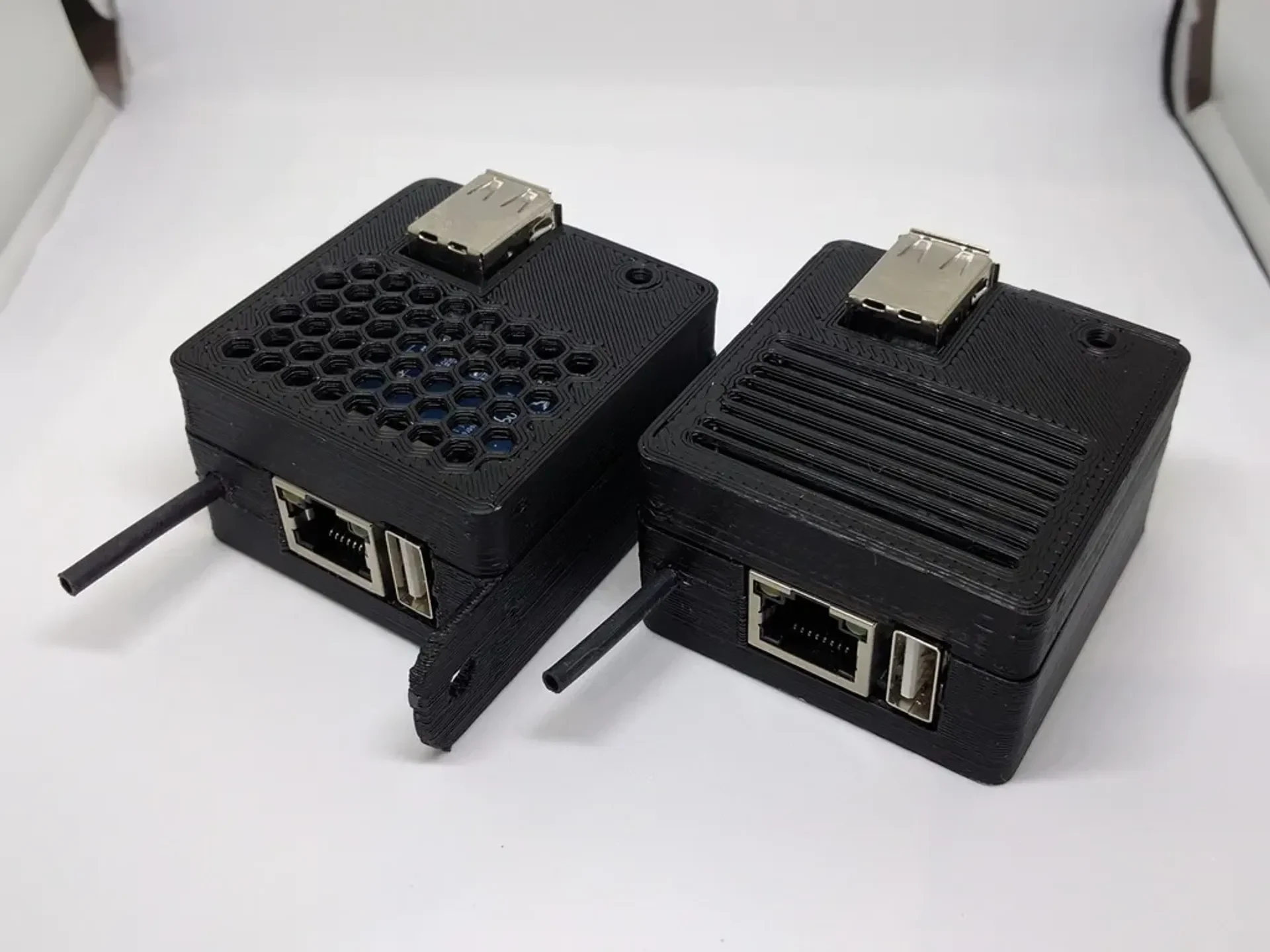

Те, что на фотографиях, напечатаны на принтере VORON CoreXY из черного переработанного PLA с нитью, с соплом 0,6 мм, высотой слоя 0,28 мм, 3 верхними/нижними слоями и 3 периметрами.
