Корпус для ПК Orange Pi

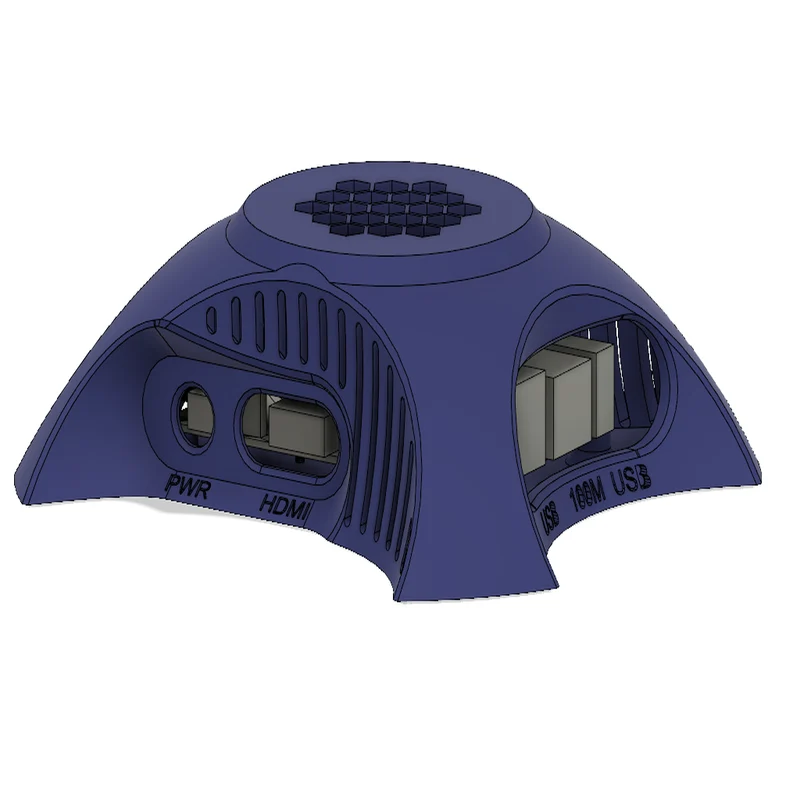

Эта коробка предназначена для ПК Orange Pi — она распечатывается как две части, а затем соединяется после небольшой сборки, включая сварку встроенных гаек. Имеет встроенные крепления для 40-мм вентилятора. Радиаторы на оперативной памяти, вероятно, не нужны, поэтому они не включены в спецификацию ниже.

Спецификация:

ПК Orange Pi: (https://www.aliexpress.com/item/32448079125.html)
Радиатор: (https://www.aliexpress.com/item/32923450891.html)
Вентилятор 40 мм, 5 В: (https://www.aliexpress.com/item/32727867521.html)
Встроенные гайки M3 X 6 X 5,3: (старая ссылка больше не работает — возможна замена M3 X D5 X L6) https://www.aliexpress.com/item/4000232858343.html
Машинные винты M3 X 16: (https://www.aliexpress.com/item/32798146322.html)

Записка от N7 Cat: «О, хай ^.^ у тебя может быть маленькая коробочка для твоего маленького компьютера»

Обновление 29.08.2019 «из 2 смоль» — в rev 2 улучшено разрешение HDMI

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Не имеет значения

Поддерживает:

Да

Нить: универса��ьный PETG

Примечания:

Я установил опоры для свесов выше 80 градусов (может варьироваться в зависимости от вашего слайсера), вам просто нужно поддержать большой вырез для отверстия для подключения данных / USB — все остальные отверстия должны нормально перекрываться без опор.

Обратите внимание, что модель не перевернута, ее следует печатать в сохраненной ориентации (решетка вентилятора касается рабочей пластины).

Пост-печать

Закрепите встроенные гайки M3 X 6 X 5,3 на крышке с помощью низкотемпературного паяльника.

Закрепите 40-мм вентилятор 5 В на крышке с помощью винтов M3 X 12 или M3 X 16 — обратите внимание, что при такой ориентации вентилятор обдувается радиаторами.

Закрепите встроенные гайки M3 X 6 X 5,3 на основании с помощью низкотемпературного паяльника.

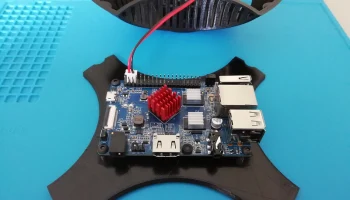

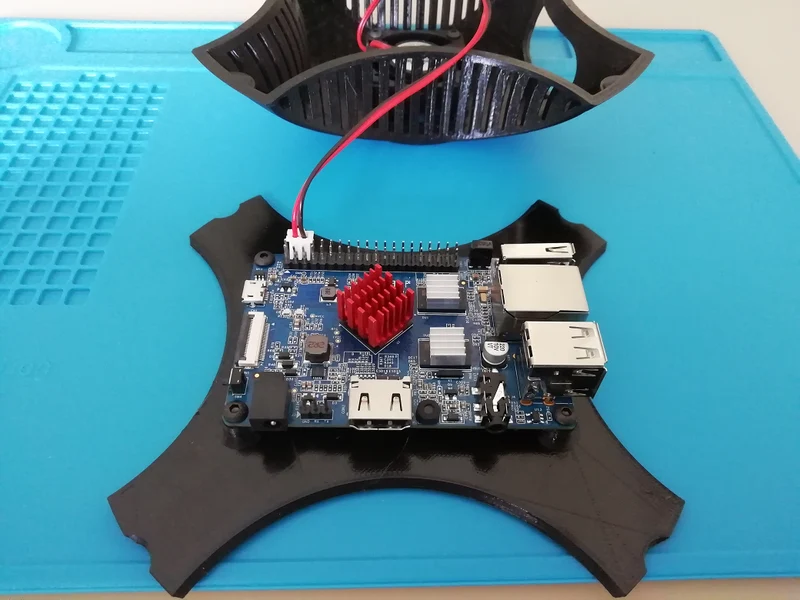

Закрепите компьютер Orange Pi на основании с помощью винтов M3 X 6 и закройте крышку.
