C64 Защелкивающийся корпус картриджа Orange Cartridge...

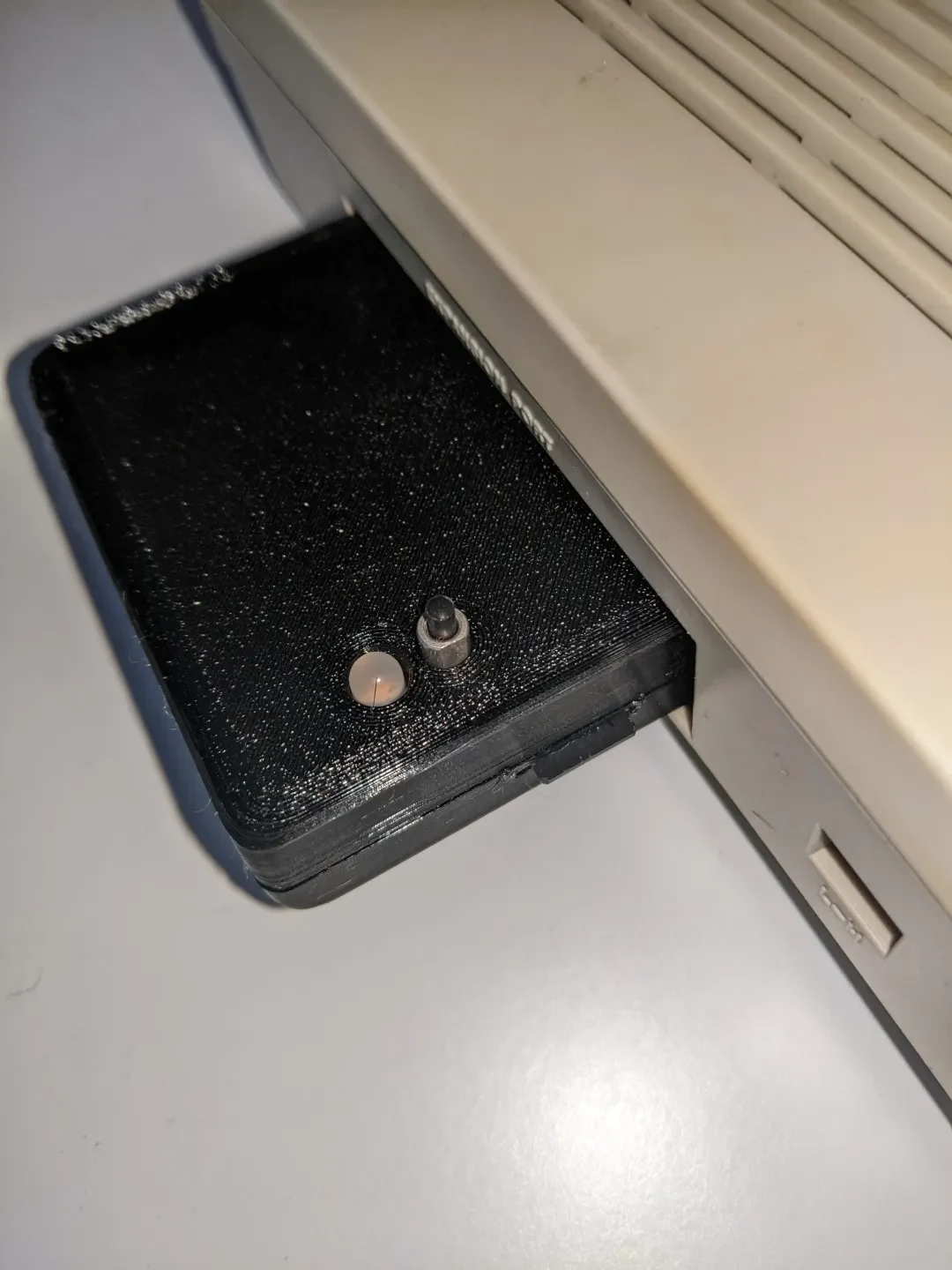

Оболочка для The Orange Cartridge, если вы получили ее на Kickstarter или создали самостоятельно. Он использует защелки, которые очень хорошо работают с PETG. Он не тестировался с PLA, но если у кого-то возникнут проблемы с его хрупкостью; дайте мне знать, и я вместо этого поработаю над версией, предназначенной для обычного центрального винта.

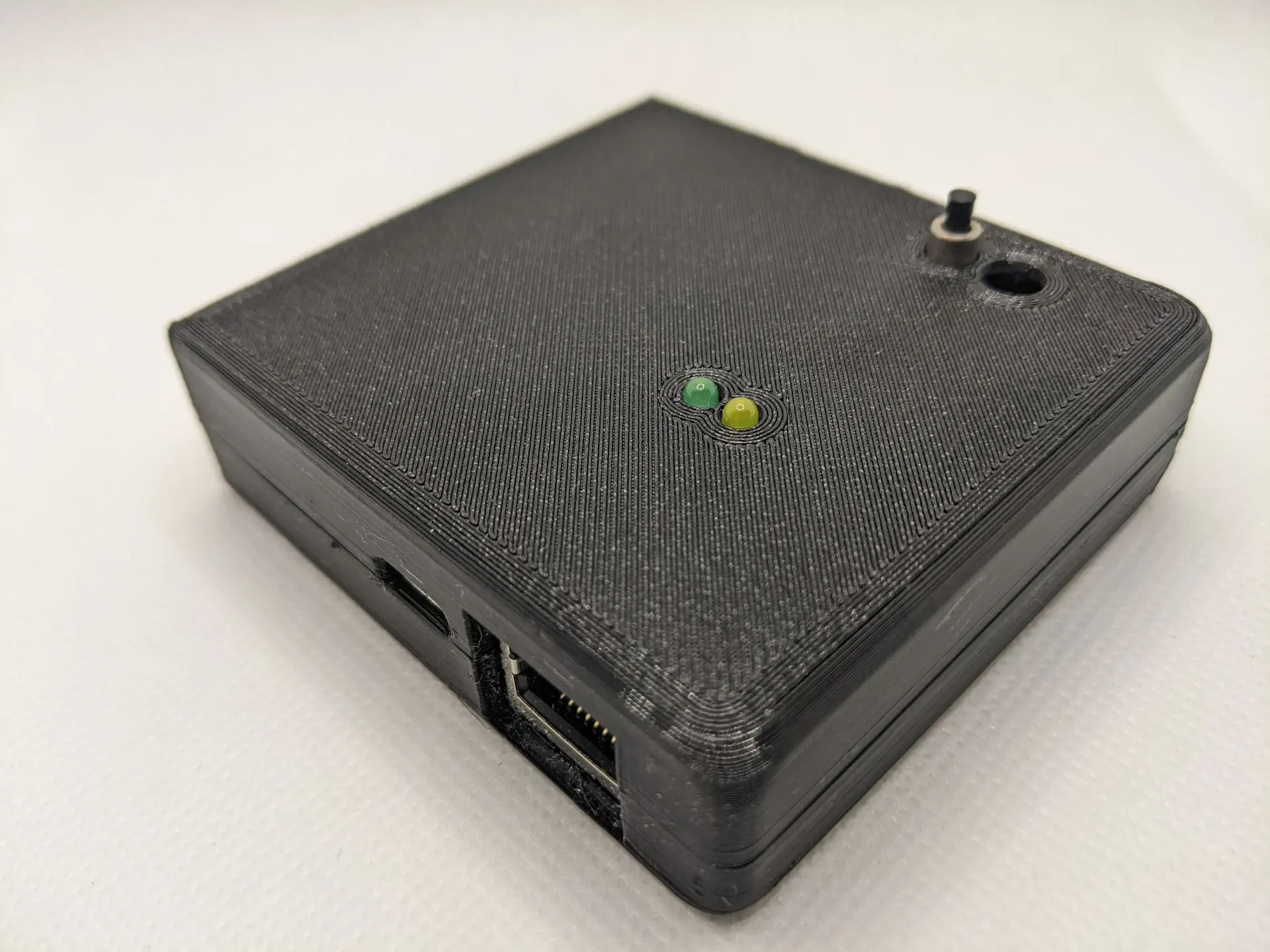

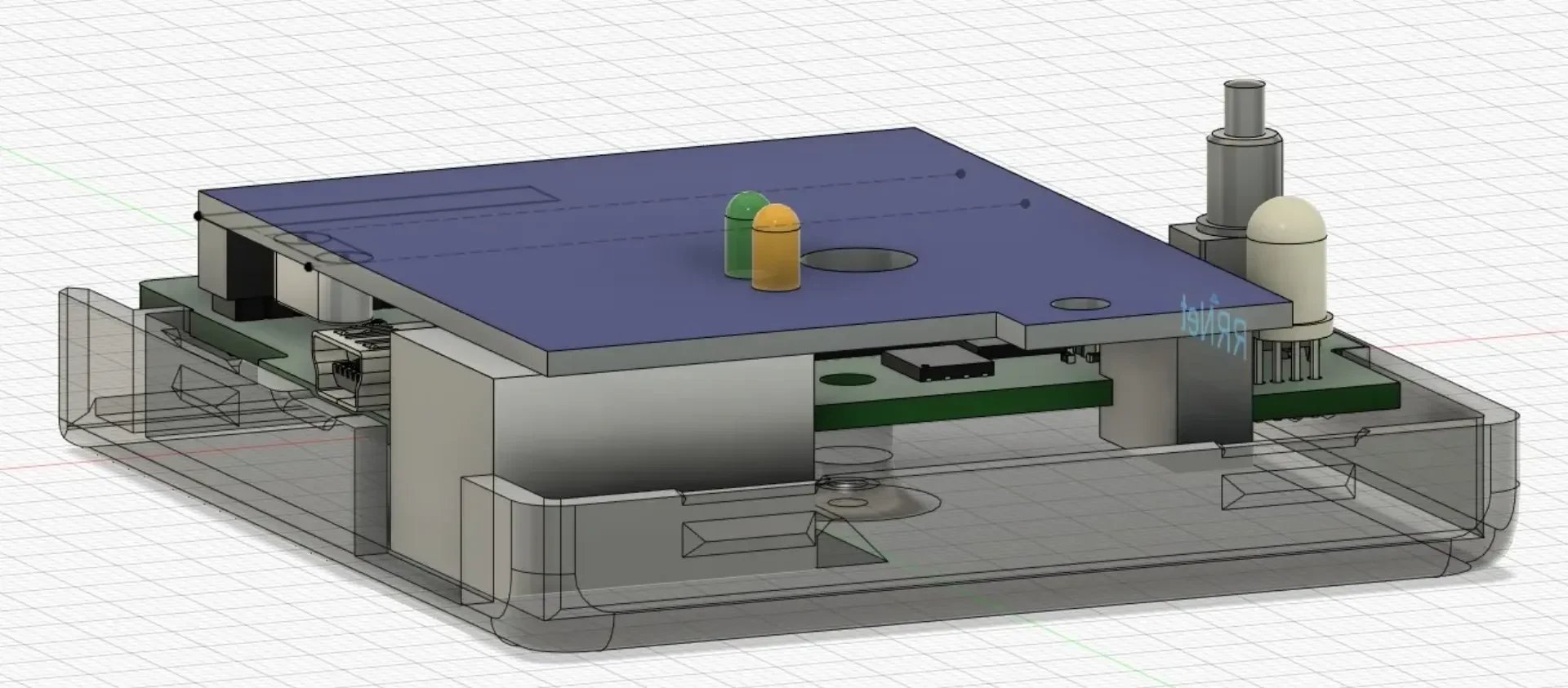

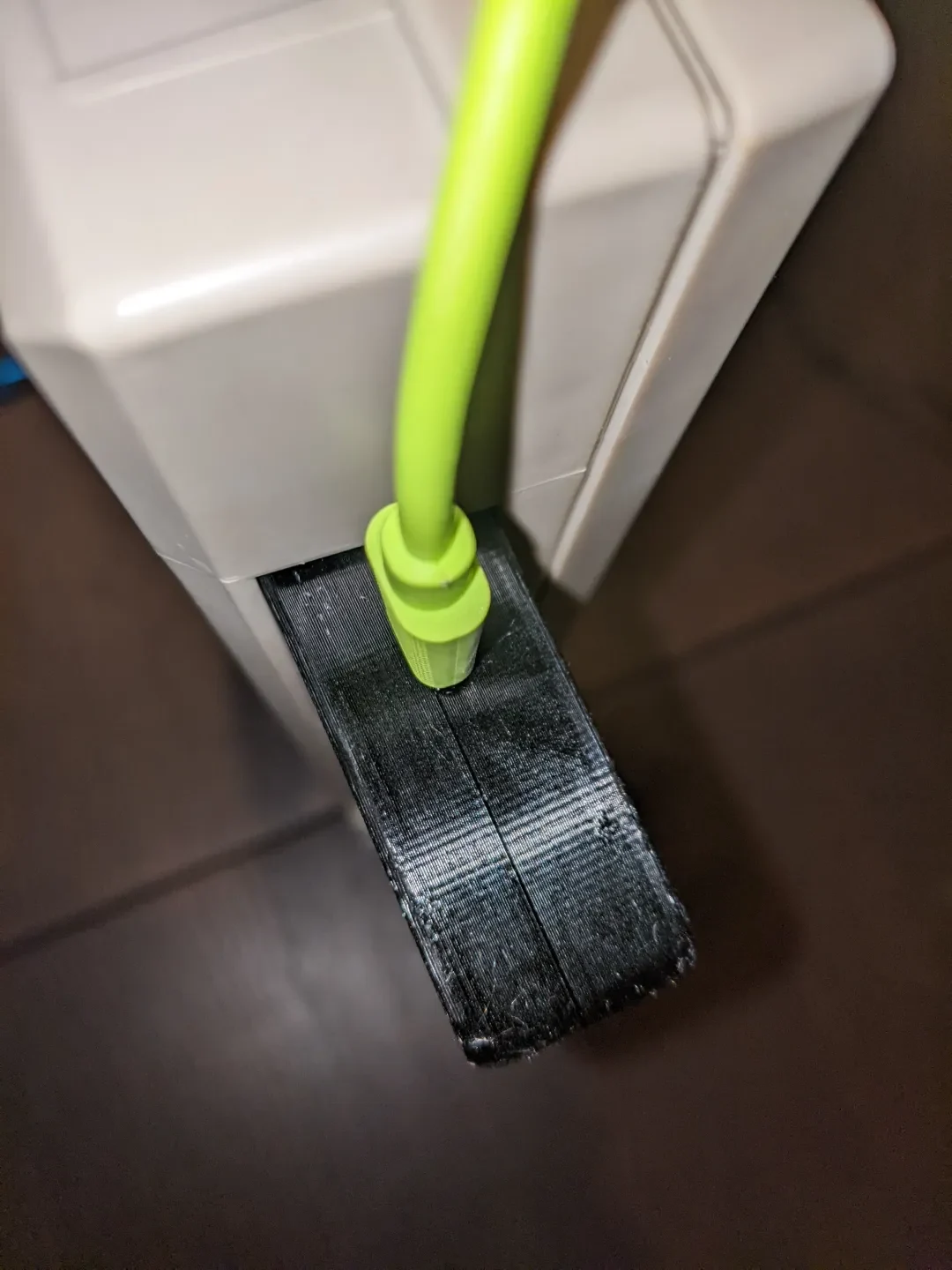

Существует версия с поддержкой и отверстиями Ethernet-интерфейса RR-Net MK3. Он собирается почти так же, как обычная версия, но мою первую сборку можно посмотреть на вкладке «Сделать», чтобы получить визуальный обзор того, как собрать все шаг за шагом.

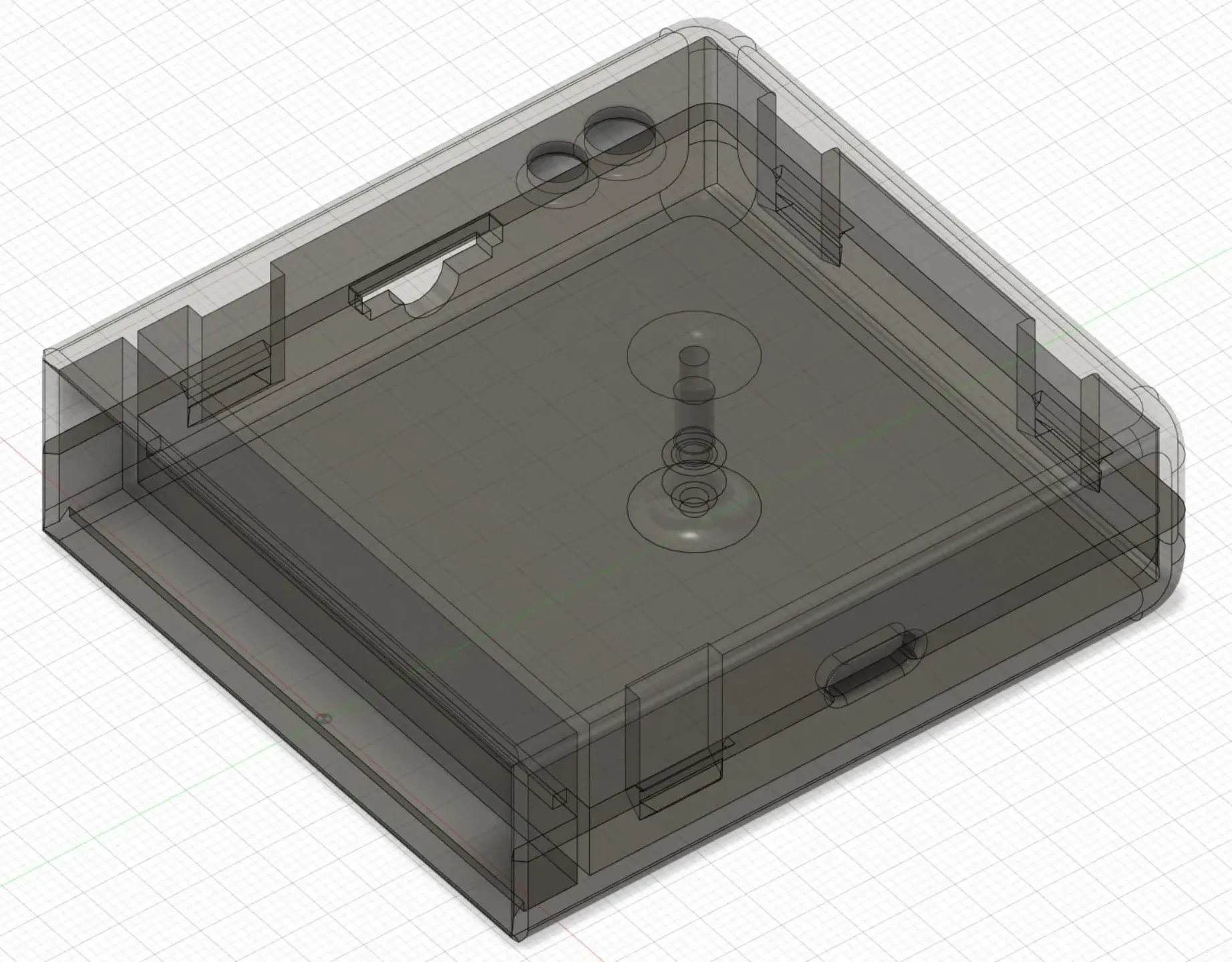

Обратите внимание, что нижняя половина имеет очень узкую перемычку над отверстием для SD-тележки, печать на которой может быть затруднена в зависимости от нити и настроек вашего принтера. Если он запутался, отрежьте его, но это сделает его немного красивее и поможет вставить SD-карту.

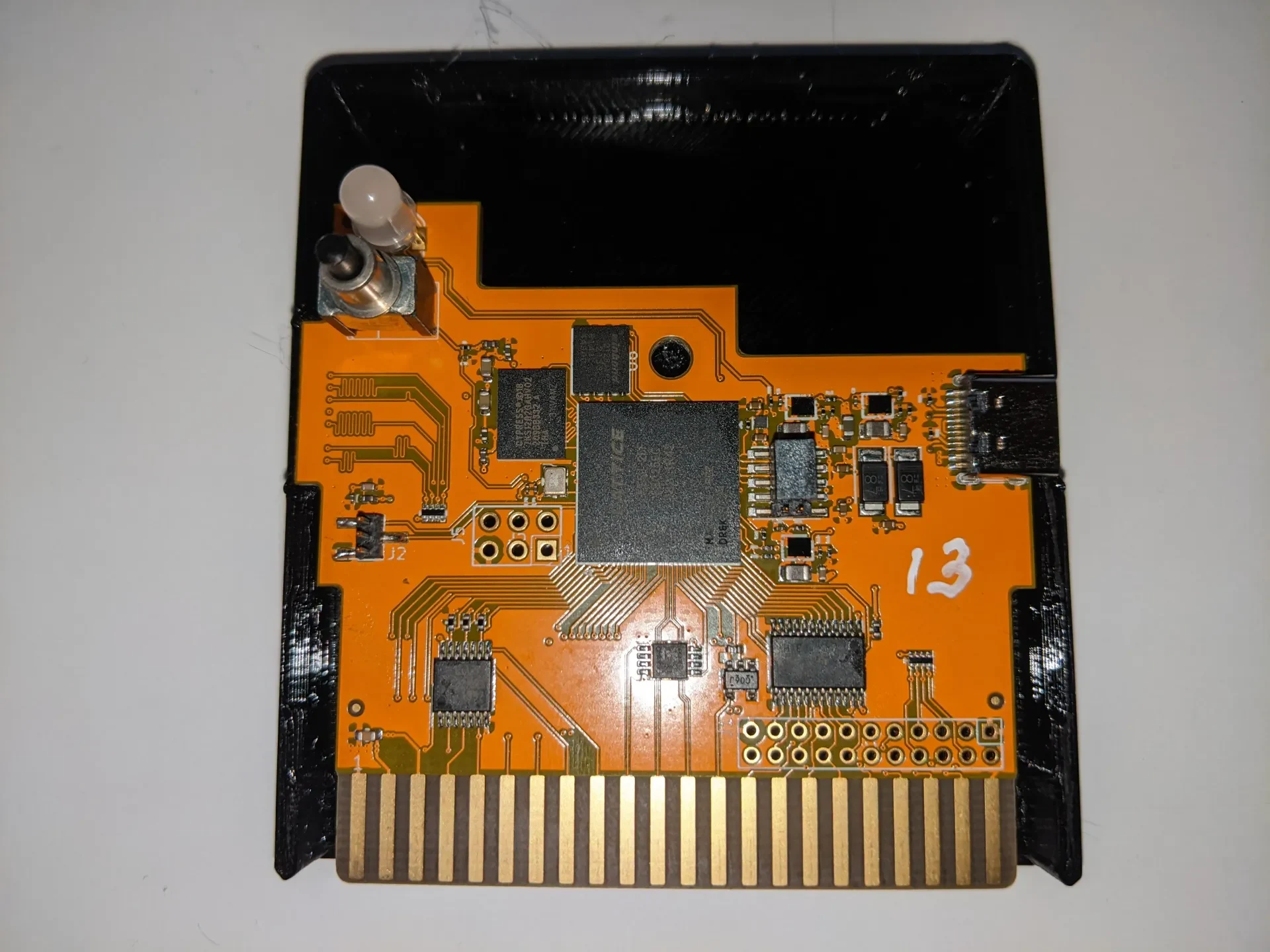

Установите печатную плату в тележку, сначала плотно надавив на нее. В этой части модели нет полей, поэтому она должна надежно удерживать печатную плату на месте.
Приложите верх к верхним защелкам:
Затем совместите светодиод и кнопку, прежде чем применять какое-либо давление. Обратите внимание, что верхний светодиод, припаянный вручную, не обязательно должен быть абсолютно прямым. Версия оболочки v25 имеет запас в 0,4 мм, чтобы справиться с этим, чего было достаточно для моей тележки, но если для вашей этого недостаточно, не заставляйте его. Вместо этого дайте мне знать, и я исправлю версию с большей дыркой. В качестве альтернативы можно использовать сверла диаметром 5 мм и 5,5 мм.
И, наконец, просто сожмите его вместе:
Чтобы снова разобрать тележку, вы мож��те аккуратно ее разобрать и надавить по бокам верхней части, где находятся защелки, но простое приложение обезьяньей силы к концу разъема и разъединение сработает так же хорошо.
Наслаждаться!
(Маркус предоставил картридж OpenSCAD, но для него требуется винт и есть некоторые другие вещи, которые я хотел изменить. Поскольку мы с OpenSCAD не сходимся во взглядах, он встроен в Fusion 360. Не совсем в духе открытого исходного кода остальной части проекта, но как только выйдет FreeCAD 1.0 с исправленной топо-проблемой, я рассмотрю возможность пересобрать все это в нем.)
