Оранжевый корпус Pi 5

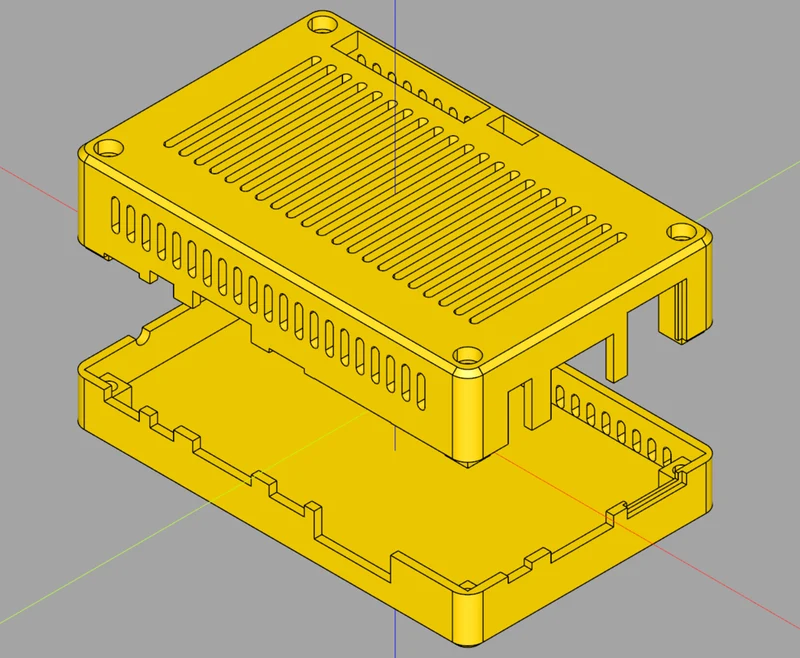

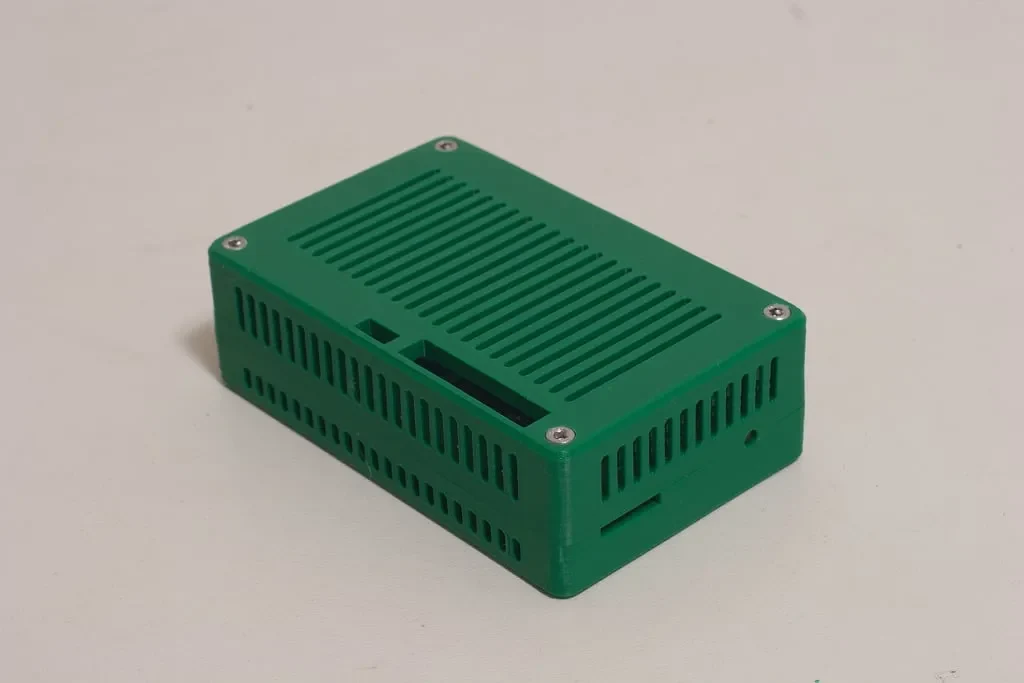

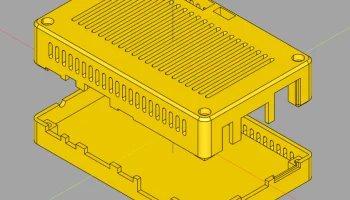

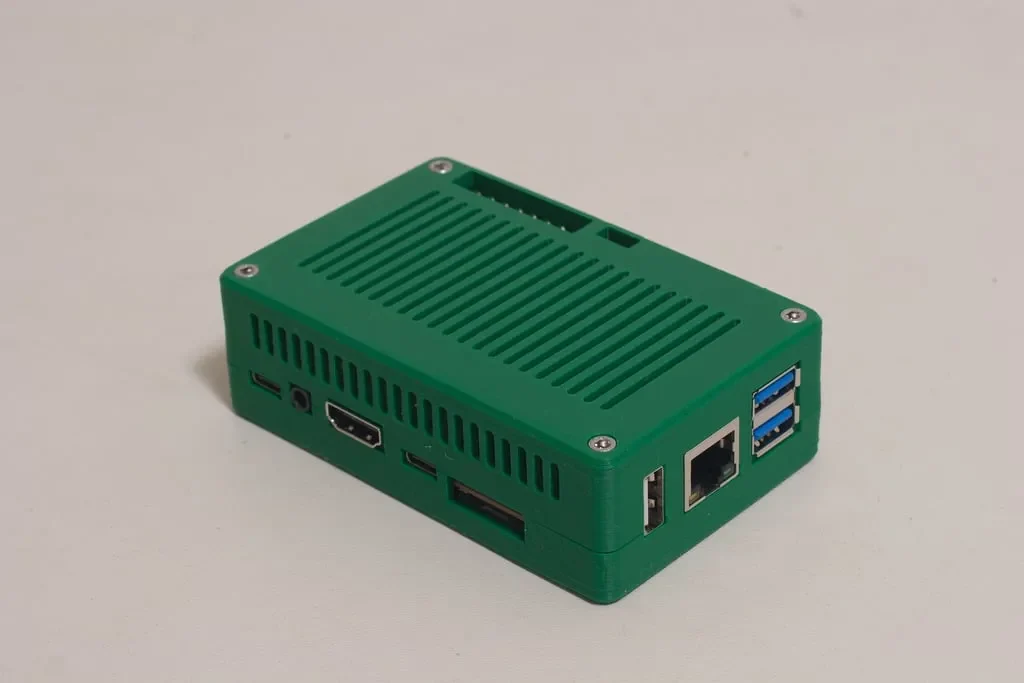

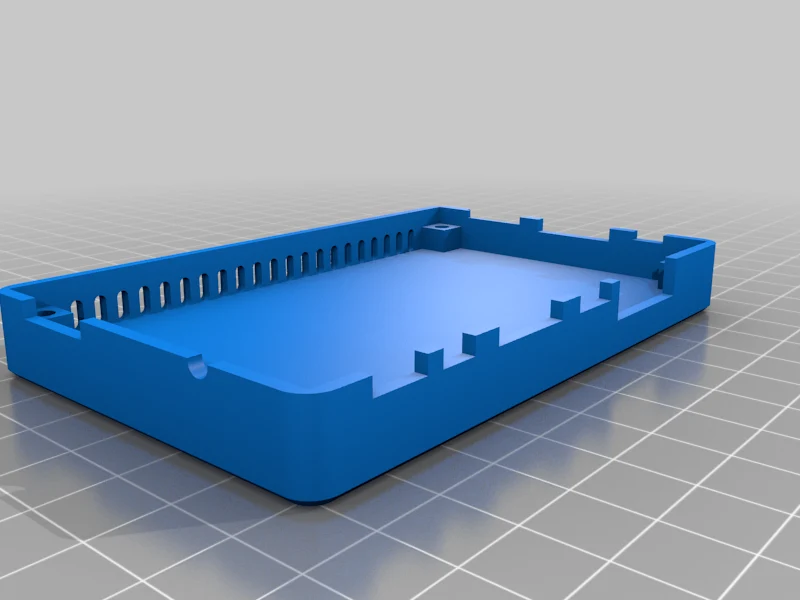

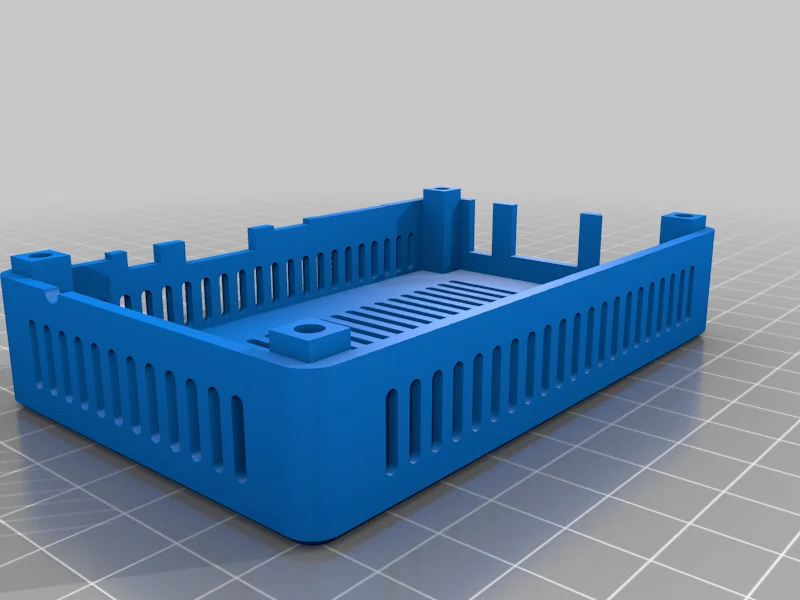

Это безвентиляторный корпус для одноплатного компьютера Orange Pi 5. Корпус состоит из двух напечатанных на 3D-принтере частей, которые соединяются четырьмя винтами M3x30 SHCS и шестигранными гайками.

Сюда включены файлы STL и STEP, а полный исходный код доступен по лицензии GPL 2.0 по адресу https://codeberg.org/combolek/orange-pi-5-case. Корпус был разработан в CadQuery 2. Я постарался сделать его таким, чтобы его можно было легко изменить при необходимости (например, для разных допусков), используя множество явных параметров.

Кастомизация

Есть два основных способа кастомизировать корпус при необходимости. Один из вариантов — отредактировать файлы STEP в вашем любимом программном обеспечении САПР, как и в случае любого другого проекта.

Другой (предпочтительный) вариант — отредактировать сценарий Orange-pi-5-case.py и перезапустить CadQuery. Вероятно, самый прос��ой способ сделать это — использовать готовый пакет CQ-Editor:

Вам нужна рабочая версия CQ-Editor. Загрузите последнюю успешную сборку для вашей платформы с https://github.com/jmwright/CQ-editor/actions?query=workflow%3Abuild.
Распакуйте его куда угодно
Запустите исполняемый файл CQ-editor из каталога bin.
Загрузите исходный файл Orange-pi-5-case.py из меню «Файл->Открыть» (или нажмите кнопку «Открыть папку»).
Внесите необходимые изменения на панели редактора. В файле есть комментарии для обозначения кода каждой функции.
Повторно запустите скрипт из меню «Выполнить->Рендеринг» (или нажмите кнопку «Воспроизвести» в виде треугольника). Это может занять 10-15 секунд или около того.
Обновленные файлы STEP и STL следует записывать в тот же каталог, что и исходный сценарий.
