Оранжевый корпус Pi 5

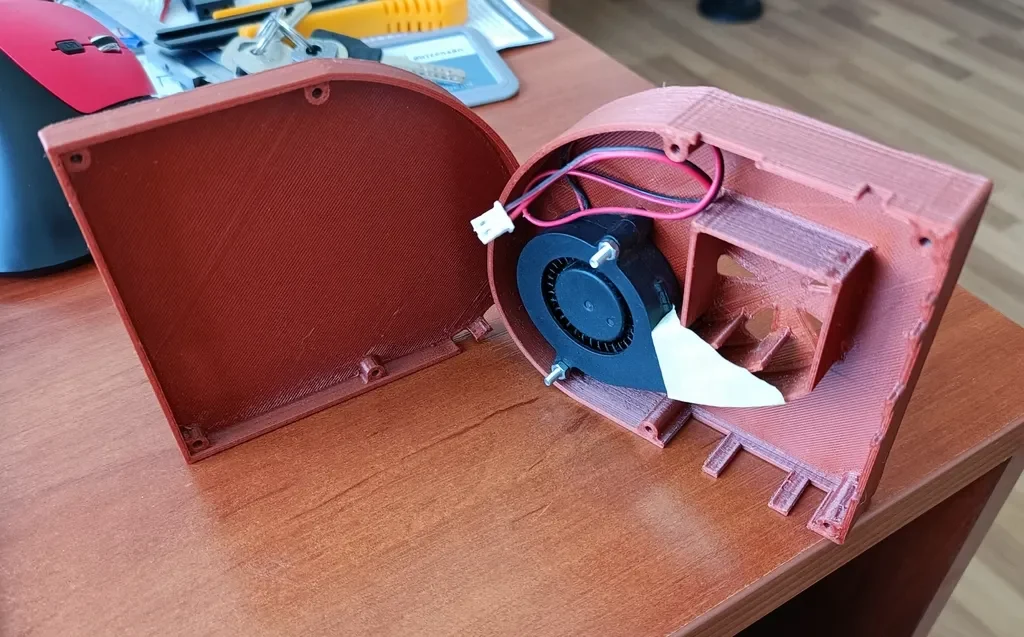

Это мой вариант корпуса Orange Pi 5, который разработан с учетом твердотельного накопителя 2280 и радиального вентилятора 5015 для охлаждения. Кусок малярной ленты используется в качестве воздуховода для увеличения потока воздуха над SOC. Для крепления вентилятора я использовал потайную головку М3х20 и гайки (едва прикручиваемые). Для крепления ножек я использовал м3 с цилиндрической головкой, которая скрывается внутри ножек.
В моем конкретном сл��чае мне пришлось удалить некоторый материал вокруг USB и порта Ethernet, но с остальным все было в порядке. Кроме того, я оставил опоры внутри верхней части, чтобы она была чище, но у меня все еще есть возможность собрать ее сверху.
Допуски вокруг портов жесткие, поэтому вы можете использовать коэффициент горизонтального расширения в пределах -0,1...-0,2.
Можно добавить еще один вариант, с другой высотой, чтобы у контактов gpio было больше места.
