Orange Pi Zero3 + корпус реле

Новые

Источник:

www.printables.com

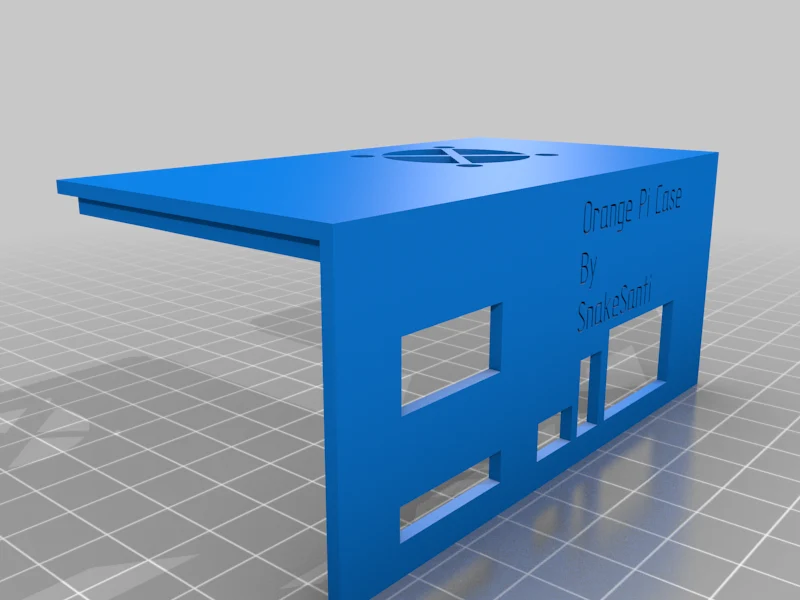

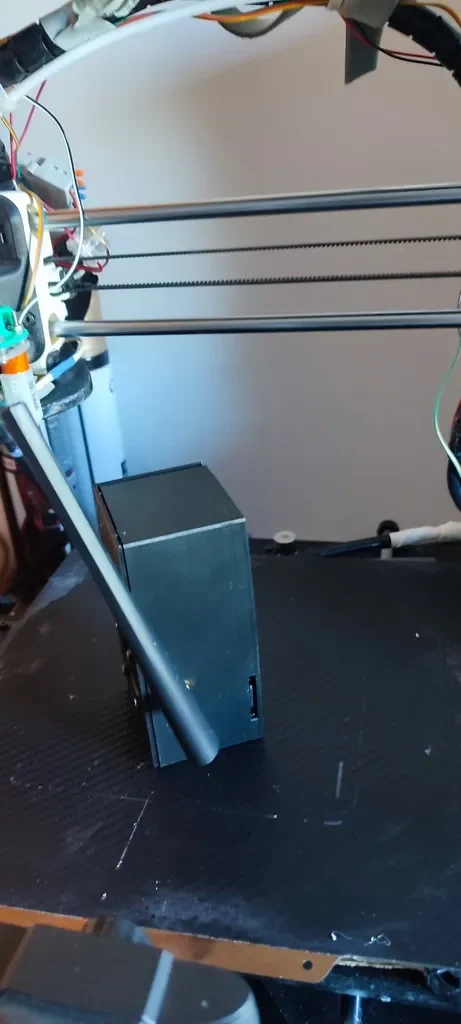

Это случай OrangePi Zero3 с реле сбоку.

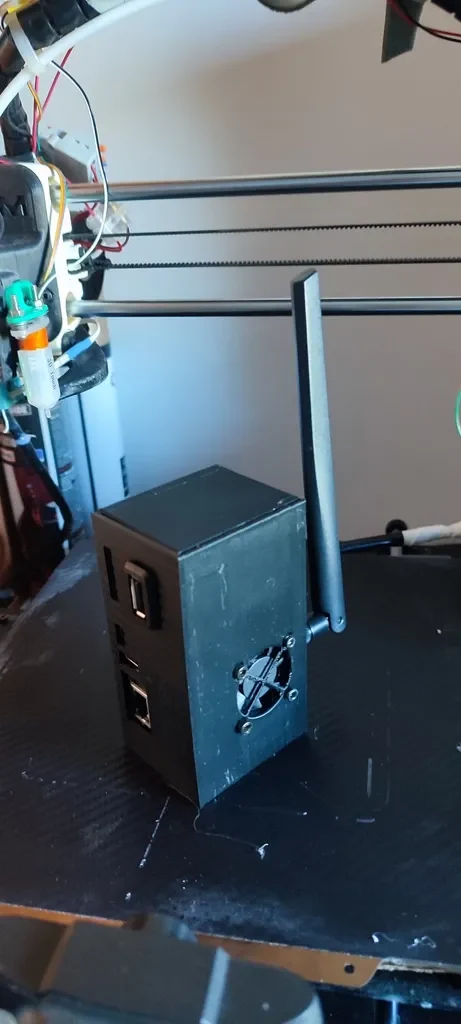

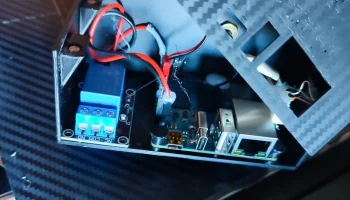

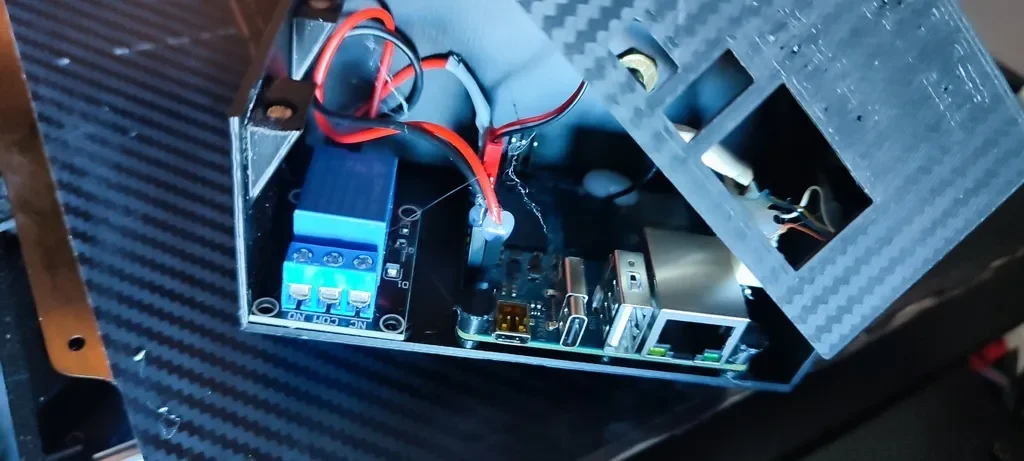

Я использовал внешнюю антенну Wi-Fi, чтобы улучшить сигнал, небольшой вентилятор (всегда около 35°C) и реле, подключенное к gpio, для активации внешних устройств (в моем случае, светодиода).

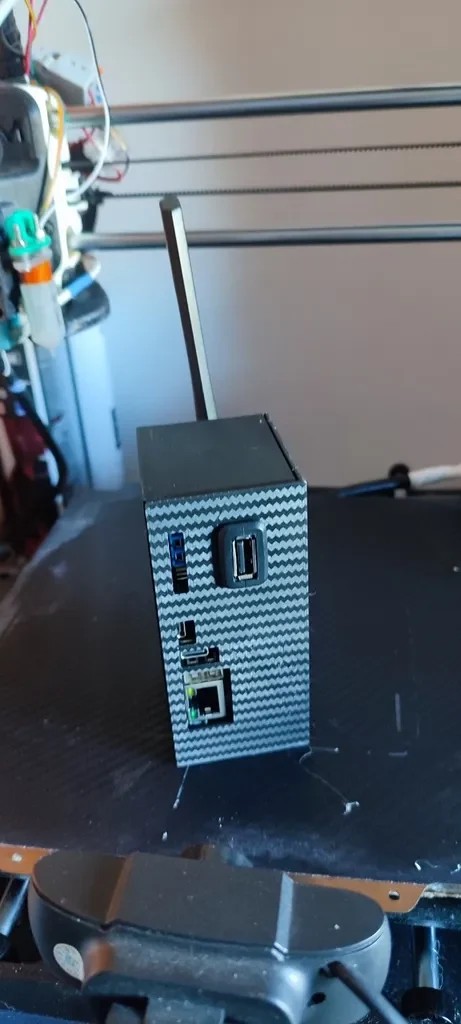

Я также использовал гнездовой USB-порт для небольшой веб-камеры.

Чтобы удержать все вместе, использовались маленькие магниты. Диаметр 4х3 мм, высота.

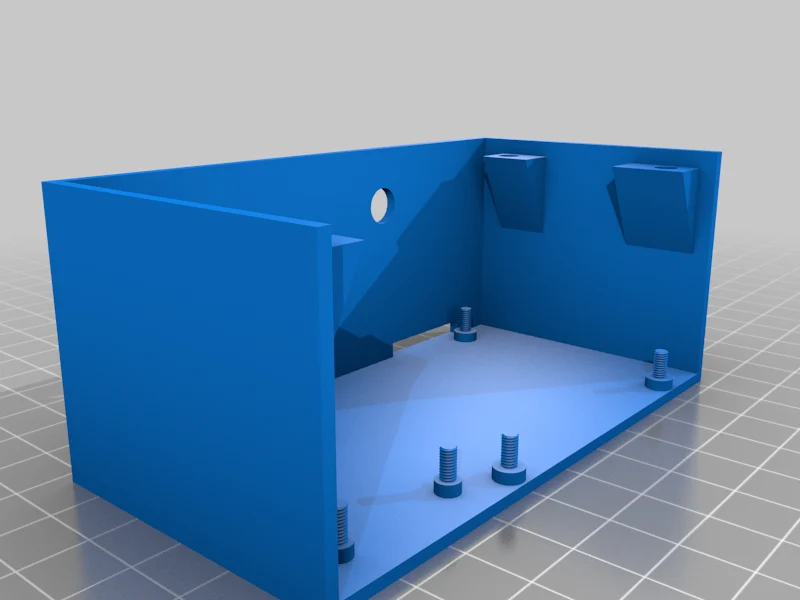

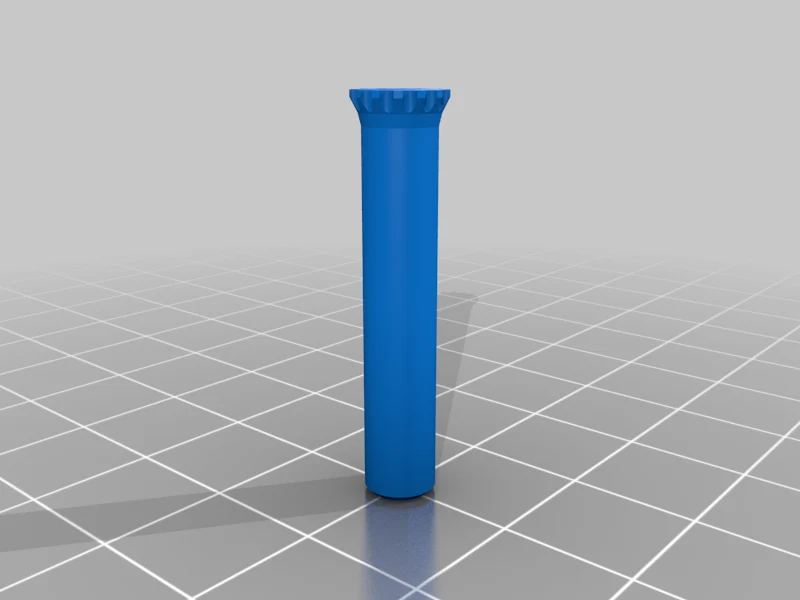

Я спроектировал все с метрическими винтами диаметром 2,5 мм на основании, а также напечатал винты только двух размеров, чтобы удерживать платы на месте… но они слишком маленькие и не работают так, как я хотел. В любом случае, достаточно просто поставить доски на место, чтобы они оставались в порядке.

Легко печатать, независимо от нити, высоты слоя и заполнения. У меня с соплом 0,6, высотой слоя 0,24 и заполнением 15 %, из PLA.

При соединении магниты прекрасно справляются со своей задачей и все прочно держится вместе.

Настройки печати

Бренд принтера:

Anycubic

Принтер:

i3 Мега

Плоты:

Нет

Поддерживает:

Нет

Разрешение:
