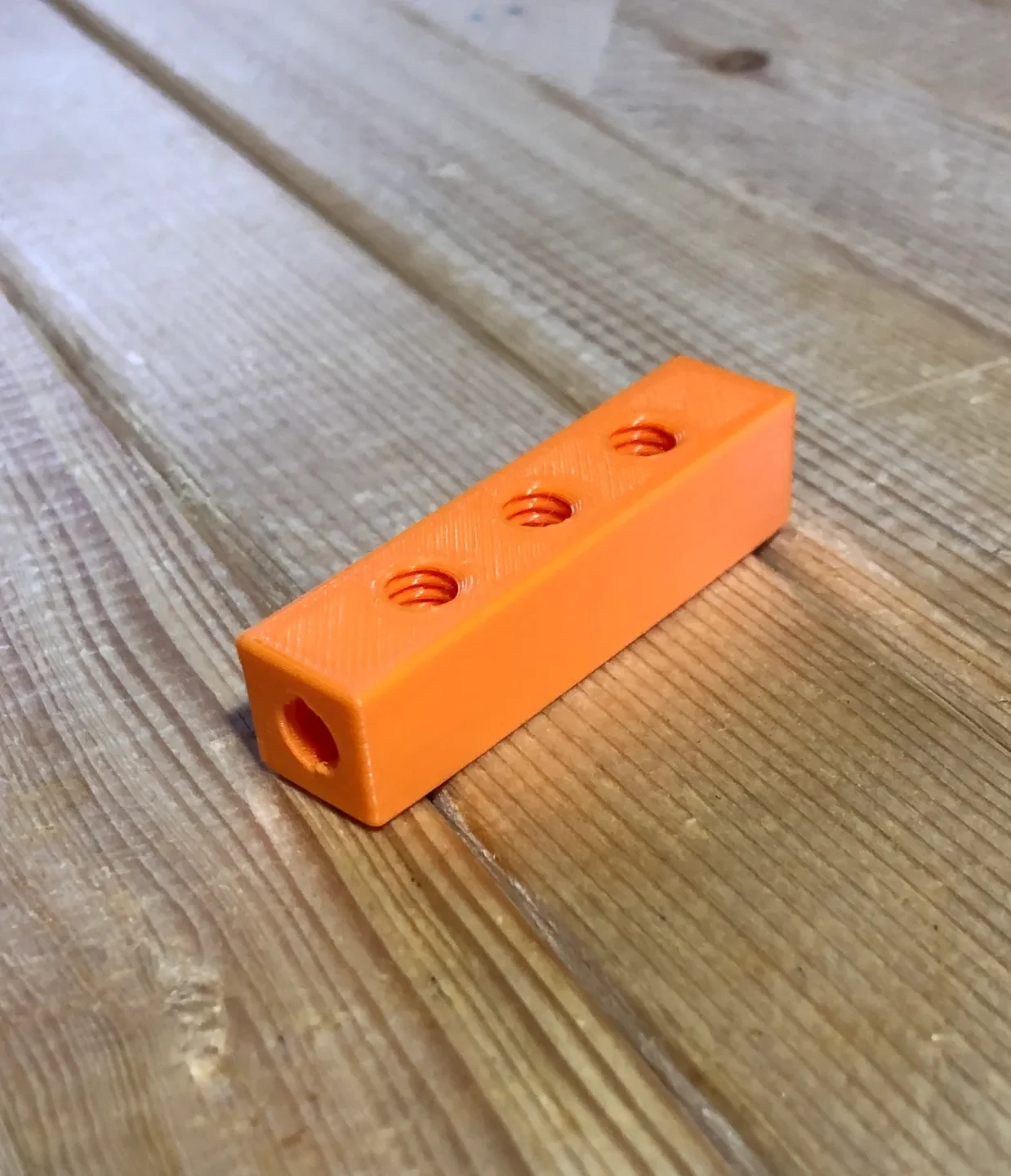

Строительные блоки оранжевые с резьбой 2x0,5x0,5 со смеще...
У меня нет дизайна или en
имеет инженерный опыт и не может гарантировать безопасность или рекомендовать строительство этого проекта, который я называю строительными блоками. Он предназначен для моих племянников и племянников, чтобы они могли приобретать навыки и проверять теории, создавая рабочие механизмы. Этот блок предназначен для смещения расположения резьбовых отверстий на полдюйма и таким образом повышения доступности. Это часть более крупного проекта, над которым я работаю, где легко изготавливаемые строительные блоки обеспечат доступ к широкому спектру механизмов и структур. Я обнародую этот проект в надежде, что удастся сформировать более широкое сообщество, и смиренно прошу любые отзывы, которые вы готовы предоставить. Спасибо.
Система строительных блоков состоит из трех основных компонентов.
1) Блоки, напеча��анные на 3D-принтере, лучше всего печатаются с настройкой «Качество 0,15 мм» в PrusaSlicer. Это позволяет получить приемлемые резьбовые отверстия, в которые можно установить болты диаметром ¼ дюйма -20. Я использую стандартную нить PLA, и она более чем удовлетворяет мои потребности. Для обеспечения прочности я использую 4 периметра и 10% нити
Заполнение roid с 5 слоями сверху и снизу.
2) Пластиковые болты и гайки ¼ дюйма-20 от McMaster-Carr. Хотя подойдет любой болт ¼ дюйма-20, пластиковые от McMaster-Carr работают хорошо и являются наиболее доступным вариантом, который я смог найти.
3) Фанерные доски шириной 1 дюйм, толщиной 7/32 дюйма или ½ дюйма и различной длины. К сожалению, все варианты материалов толщиной ¼ дюйма, такие как фанера и МДФ, имеют толщину 7/32 дюйма. Это не самая большая проблема, поскольку шайба размером 1/32 дюйма работает нормально при выравнивании деталей, но предпочтительнее был бы доступ к матер��алу толщиной ¼ дюйма. В досках по средней линии просверлено отверстие диаметром 0,265 дюйма, начинающееся на полдюйма и расположенное на расстоянии 1 дюйм друг от друга. На каждый дюйм длины каждой доски приходится одно отверстие. Доски можно было напечатать на 3D-принтере, однако затраты времени показались слишком большими. Кондуктор для сверления отверстий в досках будет выпущен отдельным проектом. Распиливание фанеры на настольной пиле на полосы шириной 127/128 дюймов мне подошло.
