Корпус OrangePi 4A

Введение

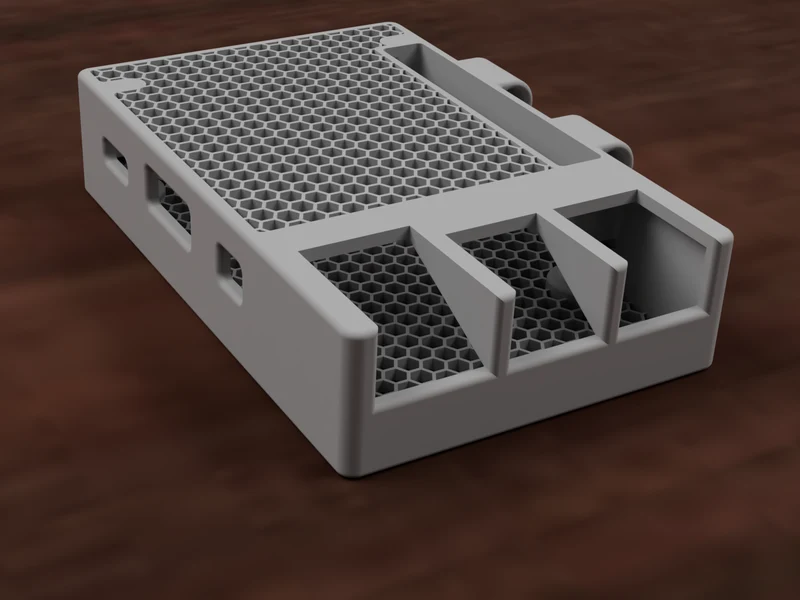

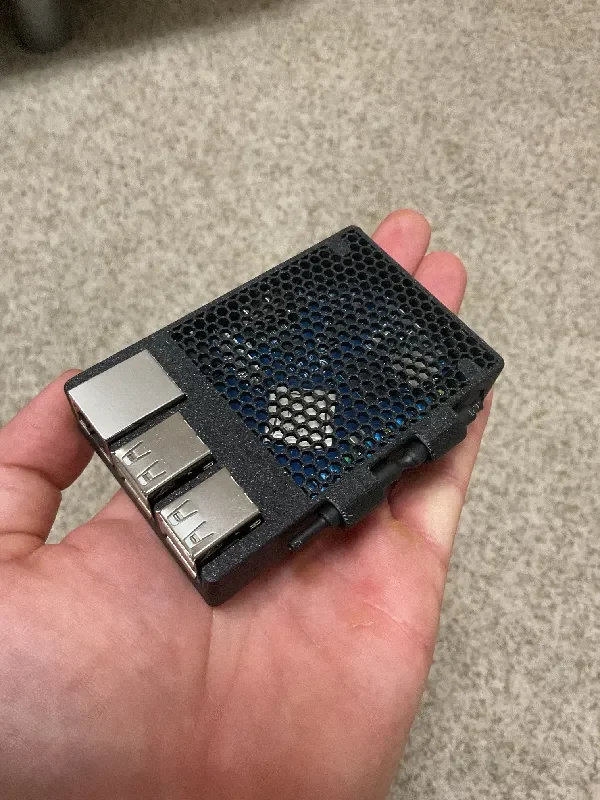

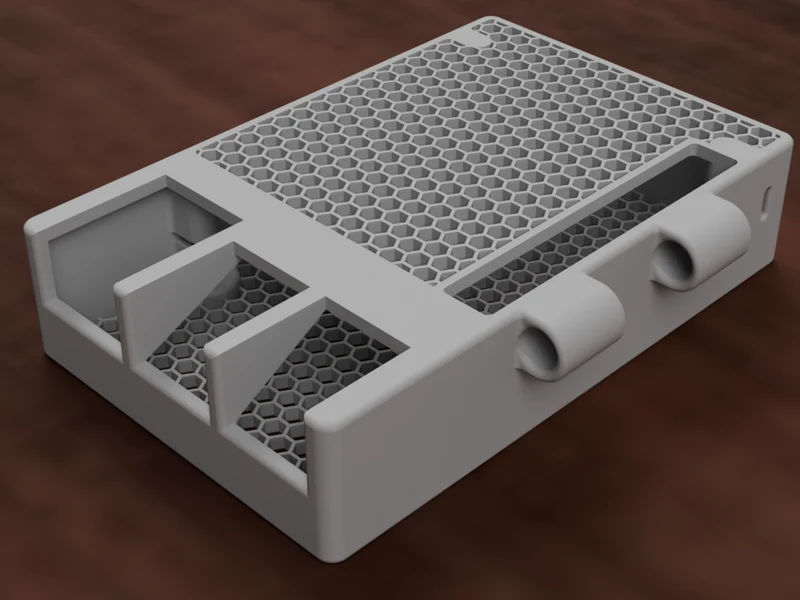

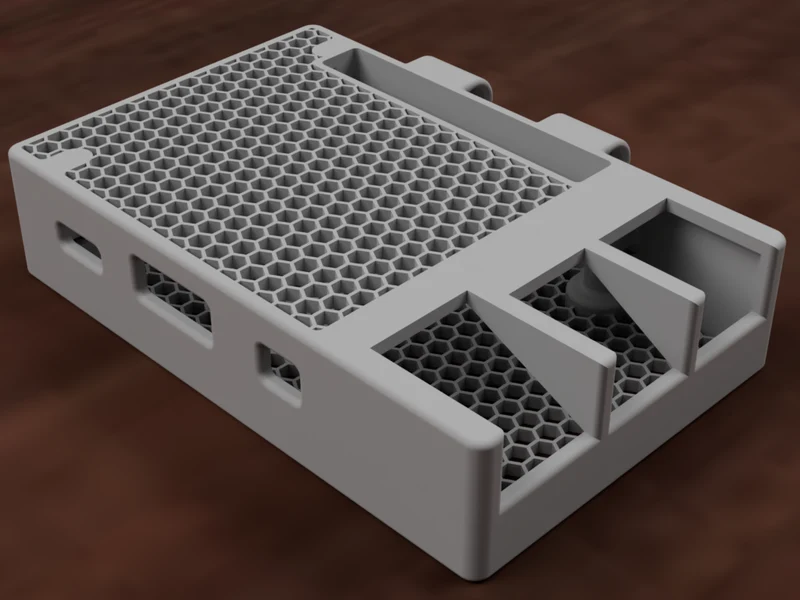

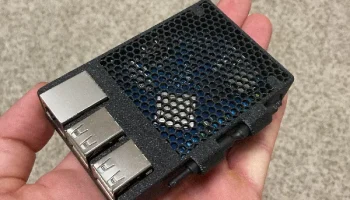

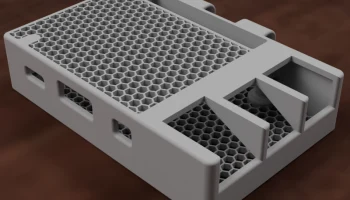

Это корпус, который я разработал для OrangePi 4A.

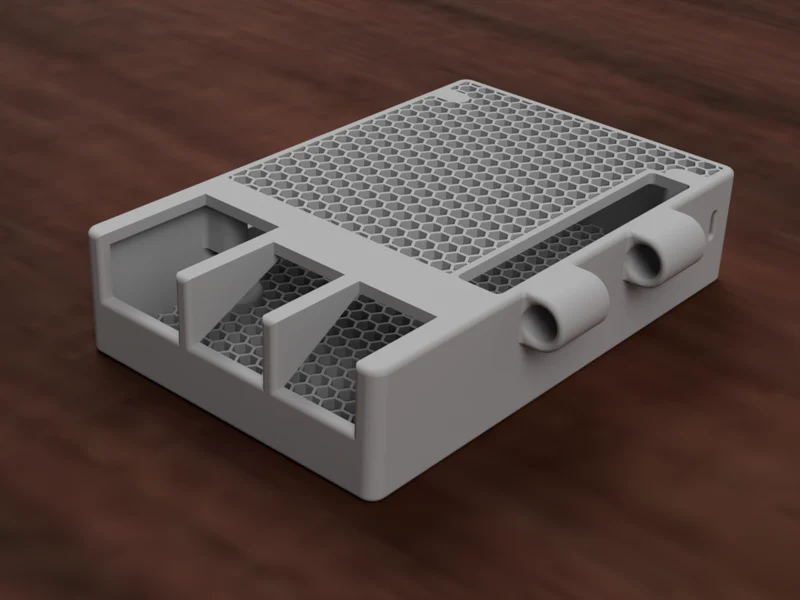

Вам нужно будет распечатать нижнюю и верхнюю крышки корпуса по вашему выбору. Лично мне нравятся варианты с внешней антенной (ANT). Просто пропустите антенный провод в паз в заднем углу и поместите антенну в фиксирующие пазы (поместите антенну в держатель перед тем, как привинчивать корпус).

Требуемое оборудование
4x — 12 мм винта M3 с головкой под торцевой ключ (другие более короткие/длинные размеры также подойдут)
Настройки печати
Высота слоя: 0,2 мм
Толщина стенки: минимум 1 мм
Толщина верха/низа: минимум 1 мм.
Заполнение: 100 % (рекомендуется)
Избегать пересечения периметра (гребение): включено
(Эта настройка уменьшает натяжение шестигранника. Я также предлагаю использовать сухую нить)
Поддержка: Не требуется!
Адгезия: если у вас плохая адгезия, используйте немного клея-карандаша.

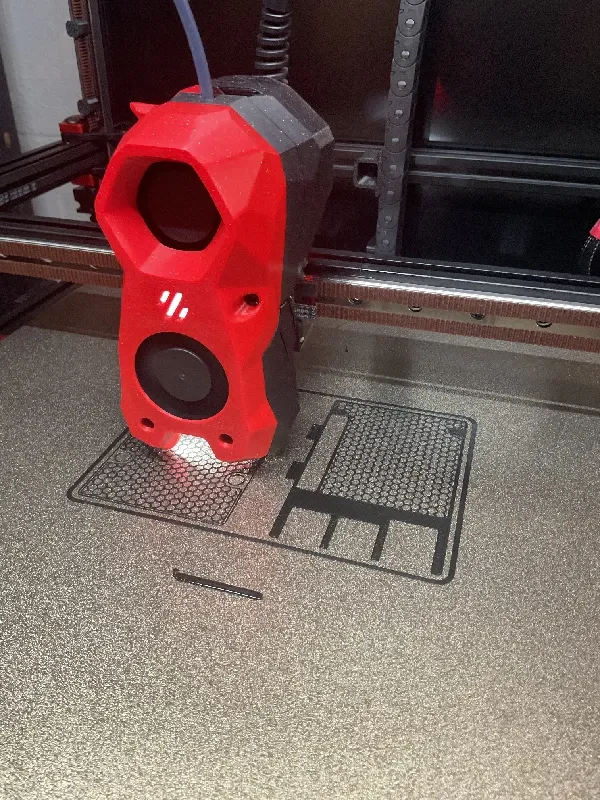

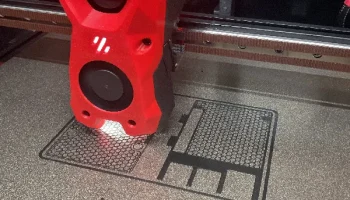

Ориентация печати: шестигранный рисунок на рабочей пластине.
Инструкции по сборке
Если у вас есть веревки, удалите их с помощью теплового пистолета или зажигалки.
Поместите плату на свое место в нижней части корпуса.

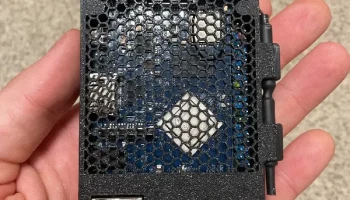

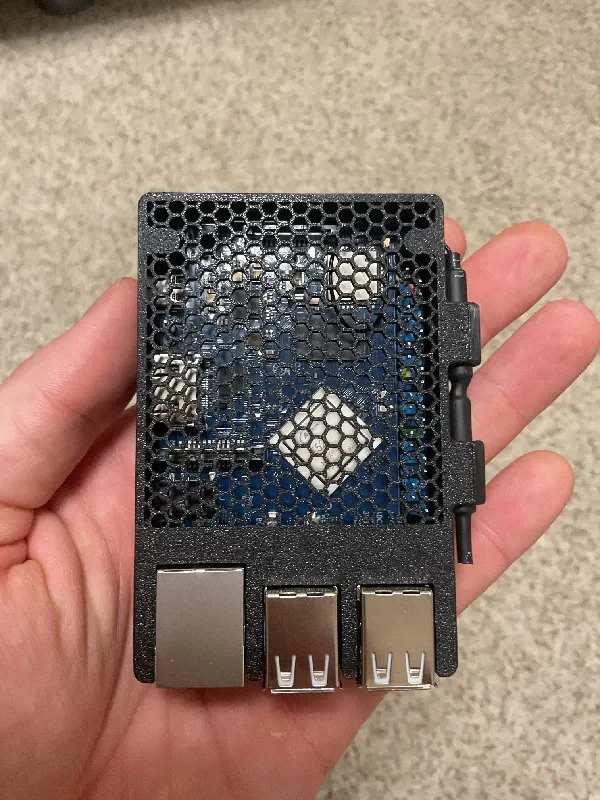

(При использовании версии ANT) Поместите антенну в крепежные отверстия в верхней части корпуса.
Убедитесь, что антенный кабель находится в гнезде и не защемляется во время сборки.
Поместите верхнюю часть корпуса на нижнюю.

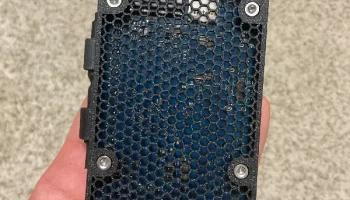

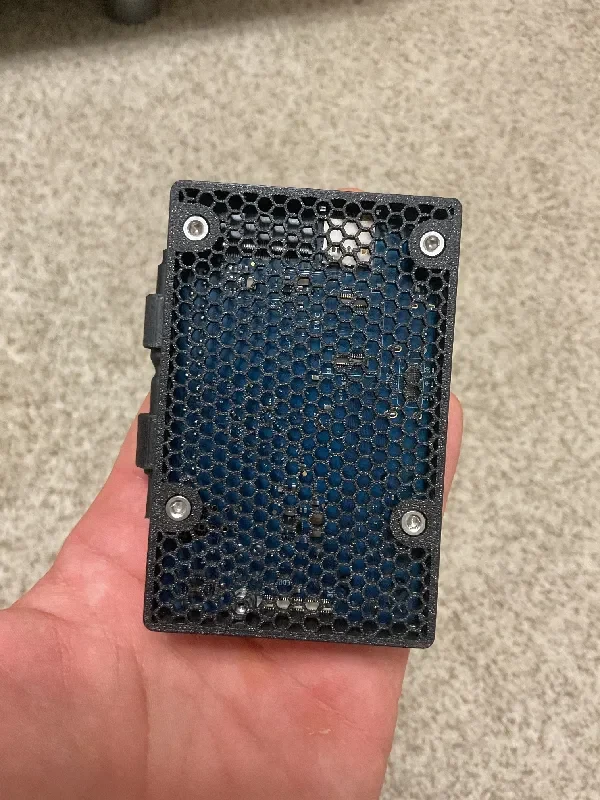

Скрутите верхнюю и нижнюю части (снизу) с помощью 4-х СХС, указанных выше.
Убедитесь, что корпус/плата надежно закреплены, но не перетягивайте их (ввинчены в пластик).

Пожалуйста, опубликуйте свои модели и дайте мне знать, как это работает для вас!

Журнал изменений

Запросы на изменение могут быть приняты во внимание. Я рассматриваю возможность добавления дополнительных изменений, таких как доступ к отладке UART, доступ к камере, доступ к дисплею, крепление Voron, крепление T-Slot и т. д.

Если у вас есть предложения, дайте мне знать, и я внесу изменения :)

~~~~~~~~~~ Журнал обновлений ~~~~~~~~~~

01.09.2025 — первый выпуск
