BentoBox v2 Remix для Voron Trident
РЕДАКТИРОВАТЬ: теперь я рекомендую распечатать Nevermore Mini вместо BentoBox. Я использовал вентилятор Delta FFB0424VHN 4028 от Digikey.
--------------------------------------------------------------------------------------------------
Я сделал ремикс BentoBox v2 для своего Voron Trident 300 со следующими изменениями:
Добавлены отверстия для винтов m3 по бокам BentoBox, чтобы расположить его дальше на экструзии 2020 года.
Добавлена проставка для мода перевернутой электроники.
Изменил размер отверстий для магнитов, чтобы они соответствовали имеющимся у меня под рукой магнитам размером 5 х 1,5 мм (отверстия для магнитов 5,1 х 1,6 мм).
Я разместил кабельный порт справа и добавил канал для кабелей.
Секция фильтра HEPA короче, а ее размер изменен в соответствии с фильтрами, указанными ниже. Он также преследует углерод и улавливает углеродную пыль из углеродных гранул.
Удалены веерообразные вырезы на угольной секции, поскольку теперь она расположена перед фильтром HEPA.
Крышка Вороного и секция гепа были модифицированы таким образом, что секции гепа и карбон взаимозаменяемы с точки зрения порядка. В исходной модели эти секции не взаимозаменяемы.

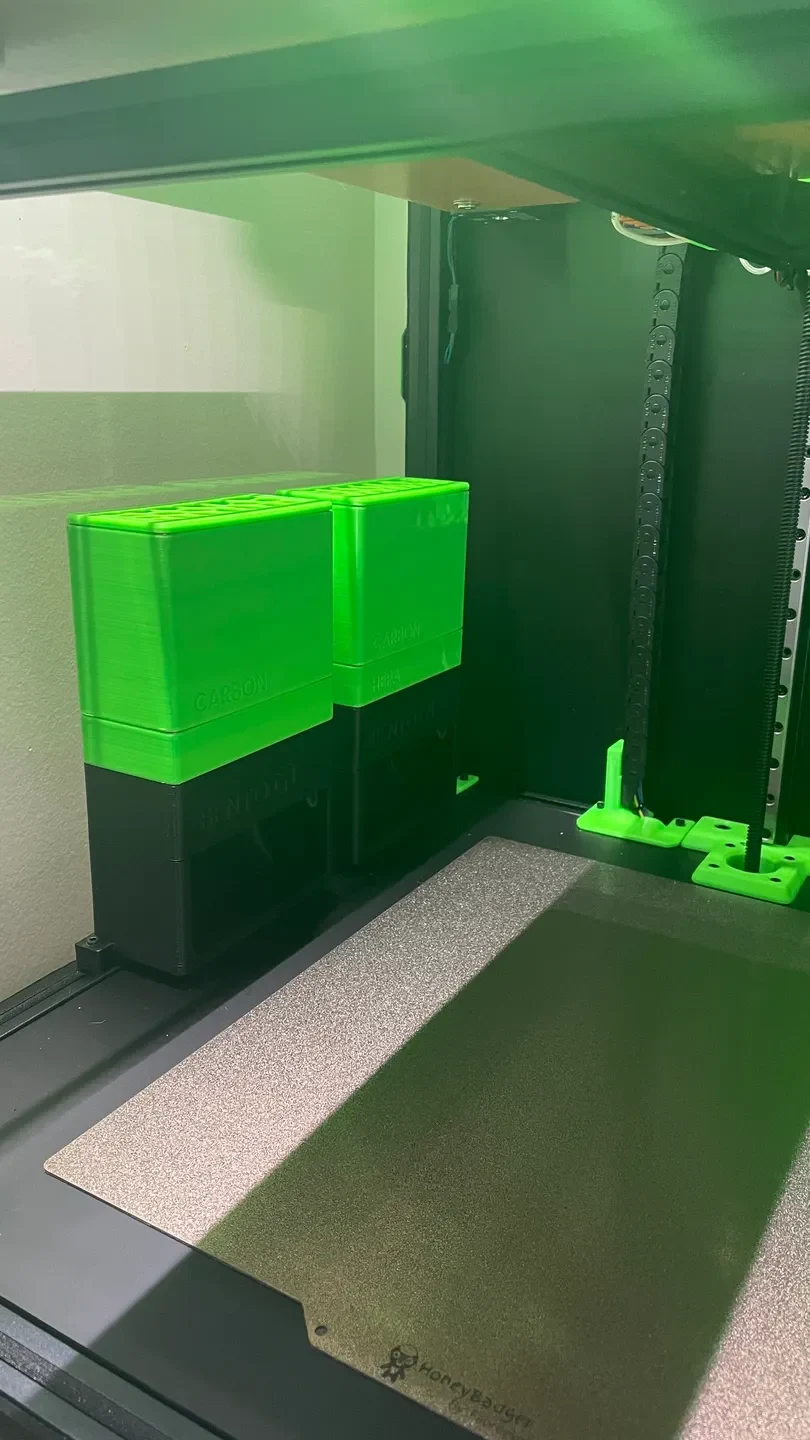

Я поместил два таких на левую сторону моего Трайдента. Один из них должен поместиться сзади справа на Trident 300. Возможно, вы захотите отразить основание, если кладете его на правую сторону кровати (чтобы разместить кабельный порт слева).
Приобретенные компоненты:
Магниты 5x2 мм (почти уверен, что они должны быть высотой 1,5 мм — в противном случае дайте мне знать)
Пеллеты из активированного угля (бескислотный битуминозный уголь). Этот углерод примерно на 50% эффективнее углерода Nevermore, но стоит 30% его цены.
Вентиляторы GDStime GDA4020 на шарикоподшипниках
Разветвитель вентилятора / расширение печатной платы (я изменил размер прокладки печатной платы LDO, чтобы она соответствовала этому. См. bentobox_fan_pcb_extension_spacer.stl. Обратите внимание, что она намного шире, чем плата вентилятора LDO, поэтому она не поместится на выступ под панелью настила. Я приклеил ее к нижней панели с помощью ленты VHB)
2-контактные удлинительные кабели для вентиляторов JST-XH (�� использовал 4 из них для удлинения кабелей вентилятора и заменил один на «папа» на «папа» для подключения порта вентилятора Octopus к разветвителю вентилятора)
НЕРА-фильтры
Материал: АБС
Заполнение: 15%
Я использовал эти настройки SuperSlicer для net_infill:
Нижние сплошные слои: 0
Только один периметр на верхних поверхностях: флажок не установлен.
Количество периметров: 5
Верхние сплошные слои: 0
Угол заполнения: 45 (stl также ориентирован под углом 45°)
Плотность заполнения: 28%
Узор с редкой заливкой: «Соты».
