Корпус Raspberry Pi Pico 2 W с кабельными втулками..........

Это простой защитный чехол для Raspberry Pi Pico 2 W, предназначенный для любительской электроники, творческих проектов и настройки 3D-принтеров.

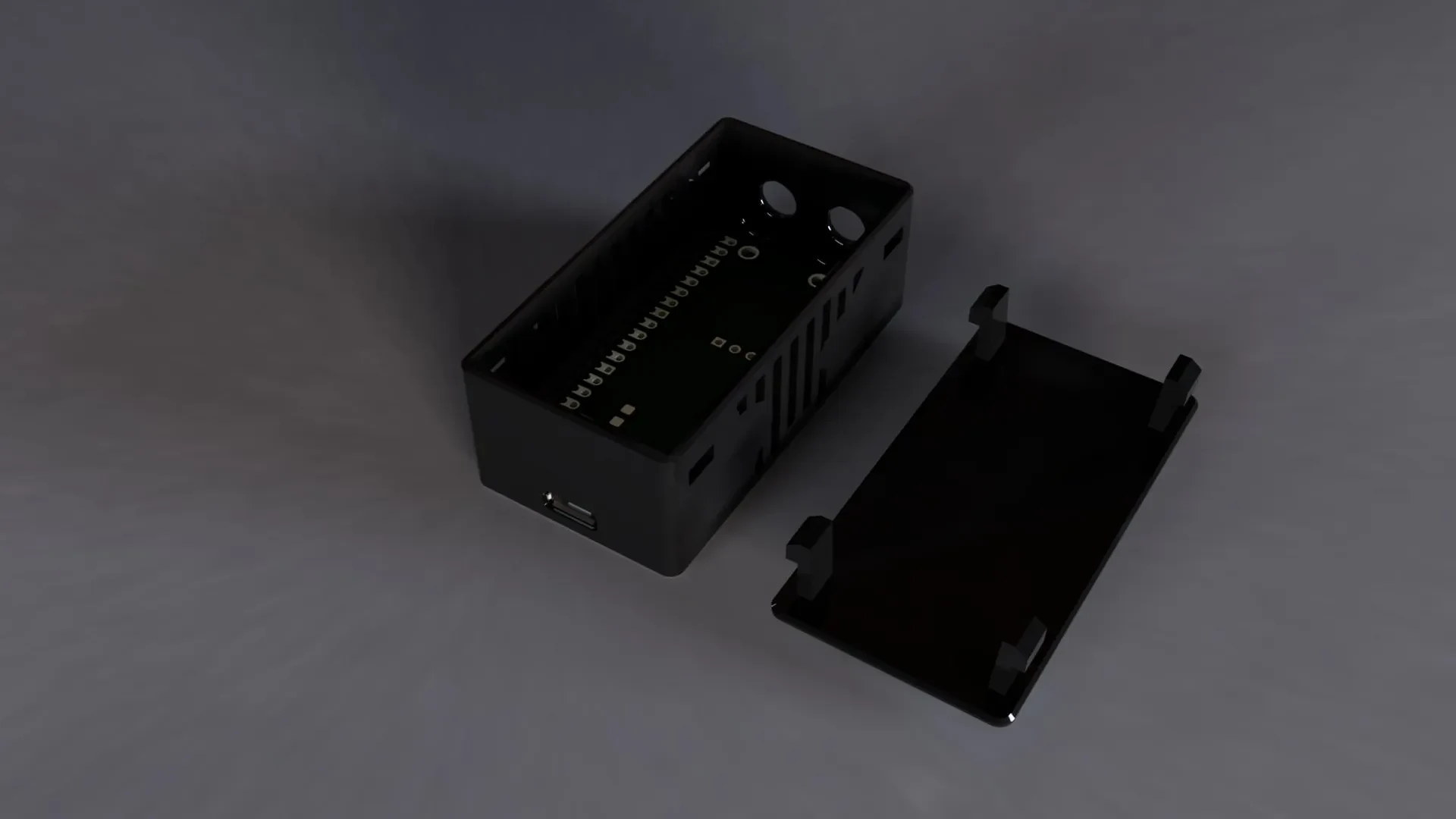

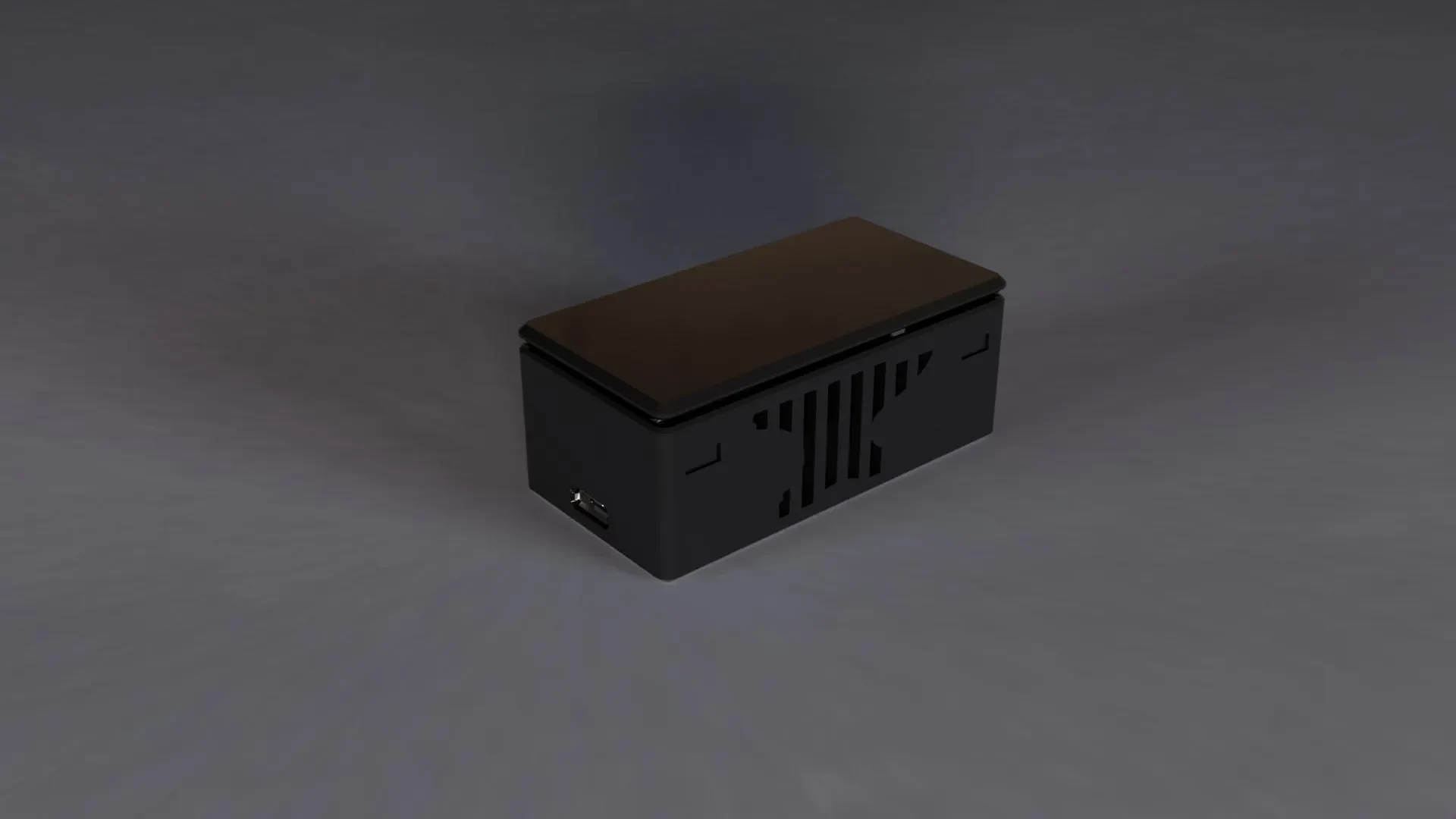

Корпус включает в себя нижний корпус, верхнюю прикрепляемую крышку, внутренние резьбовые штифты для винтов M2x4 и два отверстия для втулок с внутренним диаметром 4 мм и внешним диаметром 6 мм. Отверстия в втулках предназначены для обеспечения базовой разгрузки проводов от натяжения.

Этот корпус изначально был разработан �� использовался как часть установки формирования входного сигнала Klipper с акселерометром на Ender 3 V2.

Особенности

Предназначен для Raspberry Pi Pico 2 Вт.

Верхняя крышка с клипсой

Нижний корпус с винтовыми стойками M2x4.

Два отверстия для втулок с внутренним диаметром 4 мм и внешним диаметром 6 мм.

Полезно для снятия натяжения проводки.

Никаких опор не требуется

Включает отдельные файлы STL и файлы 3MF.

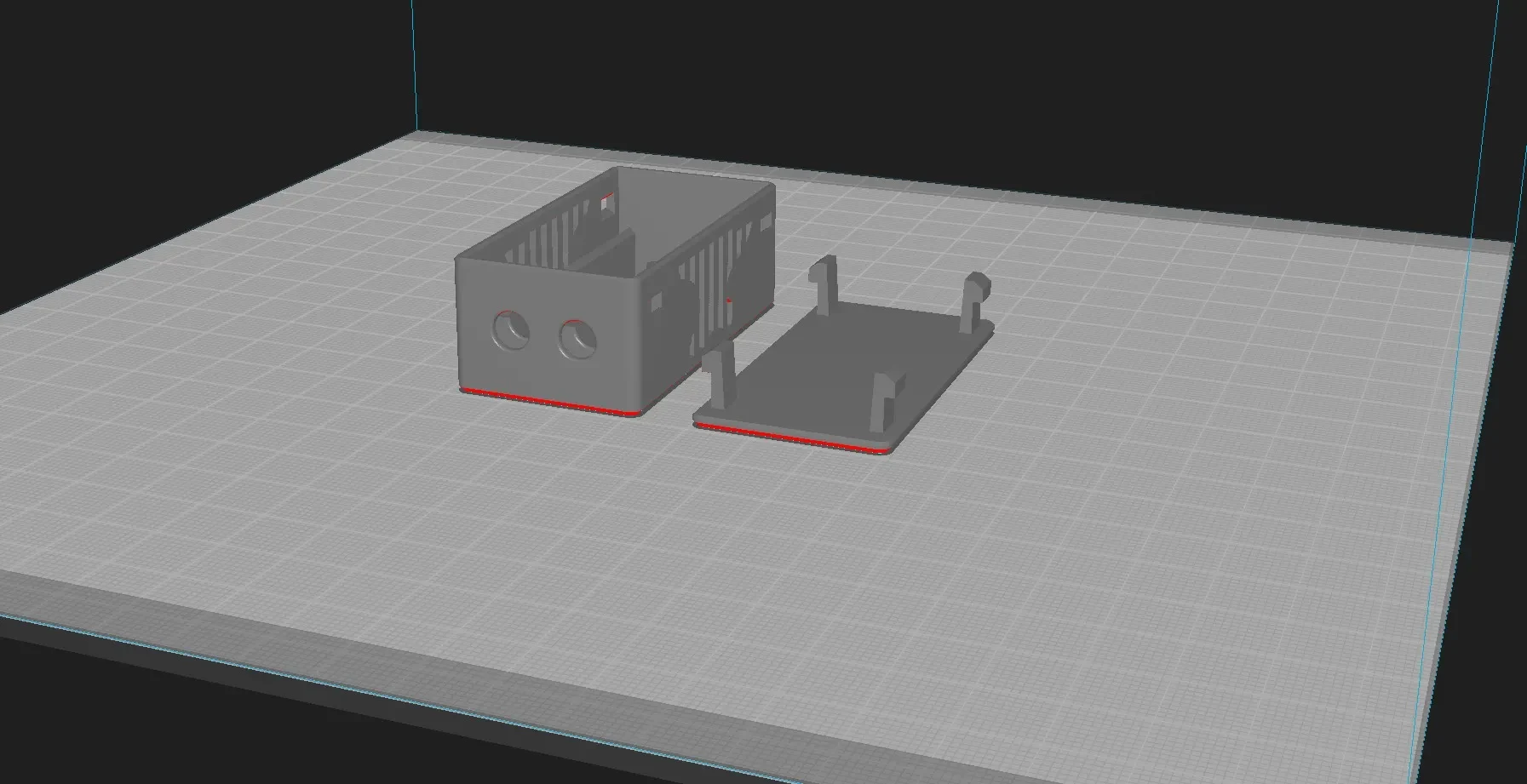

Включает экспорт проекта Cura, показывающий ориентацию печати и модификатор заполнения.

Рекомендуемые настройки печати

Материал: PLA или PETG.
Сопло: 0,4 мм
Высота слоя: 0,24 мм
Стен: 3
Верхний/нижний слои: 4
Заполнение: 20% или выше
Поддерживает: Нет
Края: опционально
Ориентация: печать плоской стороной вниз.

Примечание о силе зажима

Опоры не требуются.

Для обеспечения большей долговечности я настоятельно рекомендую использовать 100% наполнение зажимов крышки, если ваш слайсер позволяет использовать локальные модификаторы заполнения. Это не обязательно, но может повысить прочность зажима и увеличить его долговечность.

Файл проекта Cura включен в настройку ориентации печати и модификатора.

Аппаратное обеспечение / Детали

Малиновый Пи Пико 2 Вт

Винт М2х4

Опционально: втулки с внутренним диаметром 4 мм и внешним диаметром 6 мм.

Известные ограничения

Этот кейс предназначен для легкого использования в домашних условиях и для создания прототипов. Он не является водонепроницаемым, пыленепроницаемым, не ударопрочным и не предназначен для использования в условиях высоких температур, на открытом воздухе, в промышленных или критически важных для безопасности средах.

Допуски платы, прокладка проводов, посадка винта и втулка могут незначительно отличаться в зависимости от кон��ретных деталей, калибровки принтера и материала.

Атрибуция

Разработано Elderhollow Forge — Мельбурн, Флорида.
Дополнительные бесплатные файлы STL и примечания к проекту: https://elderhollowforge.com.
