Модификации базовой панели KP3s
Когда я увидел основание kp3, пустые панели и шестигранные панели, у меня в голове сразу же возникли идеи по установке оранжевого пи ноль 2 внутри. Я также хотел прикрепить антенну Wi-Fi снаружи и по-прежнему иметь доступ к порту USB на Orange Pi Zero 2 и к выводам GPIO.
Я внес некоторые изменения, пока они не стали достаточно хороши, чтобы опубликовать их в печатных формах.
спецификация
Вставки для термофиксации. Я собирал системы Hero Me и принтеры voron. Отверстия для крепления LM2596 и OPI предназначены для
М3*4,6*4 https://www.amazon.com/dp/B08TRK72TR
НО вы также можете использовать
М3*4,6*5,
M3*4,6*5,7 ПРИМЕЧАНИЕ. Глубина отверстия составляет 6 мм. Я рекомендую использовать самое длинное отверстие диаметром 5,7 мм.
M3*5*4 П��ИМЕЧАНИЕ. Отверстие маленькое, но я использовал их, возможно, придется немного покачивать при установке.
М3*5*5
ИЛИ
Любой другой термонабор M3, отвечающий следующим условиям.
OD — 4,6 или 5, отверстие — 4,1, вы можете проверить, что OD 4,1 < OD < 5 и
Длина менее 6 мм, НО Я НЕ МОГУ ГАРАНТИРОВАТЬ, ЧТО ОНИ БУДУТ РАБОТАТЬ, И НЕ НЕСУ ОТВЕТСТВЕННОСТИ, КАК ВАМ СОВЕТОВАЛИ.

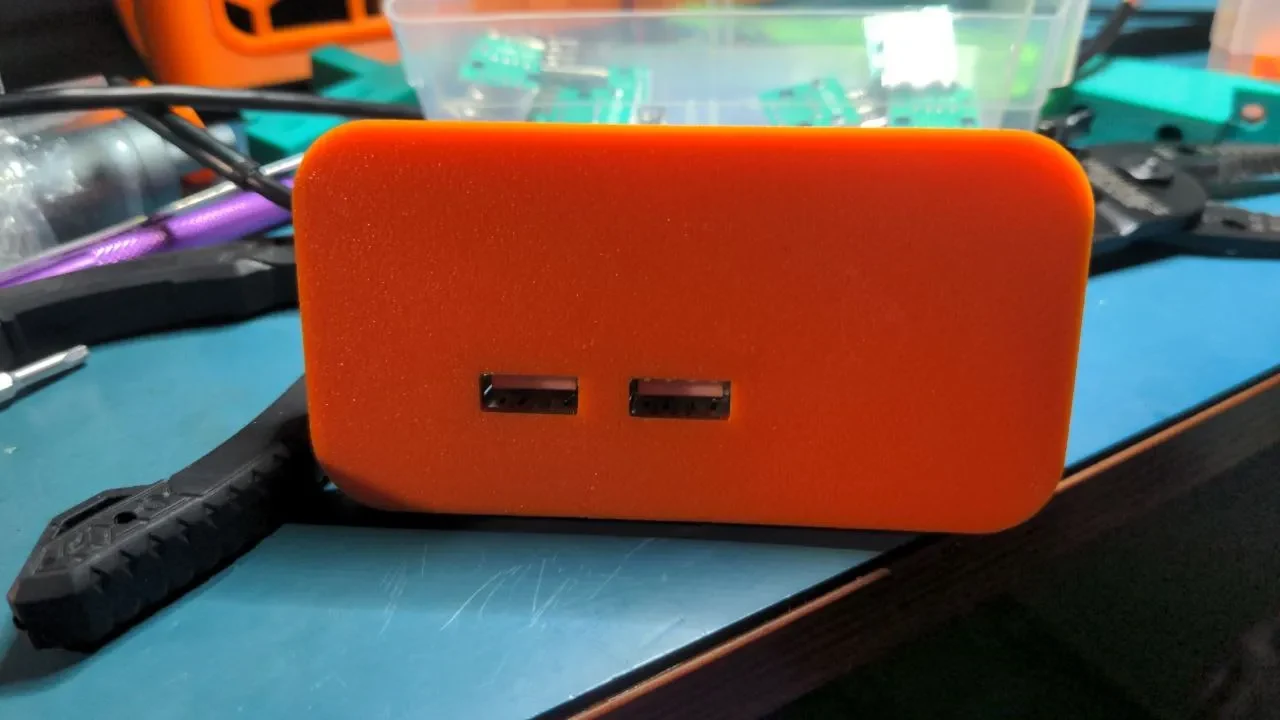

Я заказал эти USB-розетки A.
https://www.amazon.com/dp/B0B9B58RN2

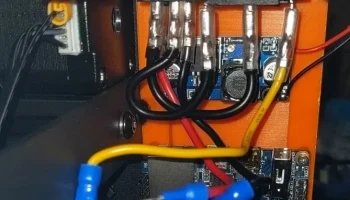

LM2596
https://www.amazon.com/dp/B08CGL6FQD

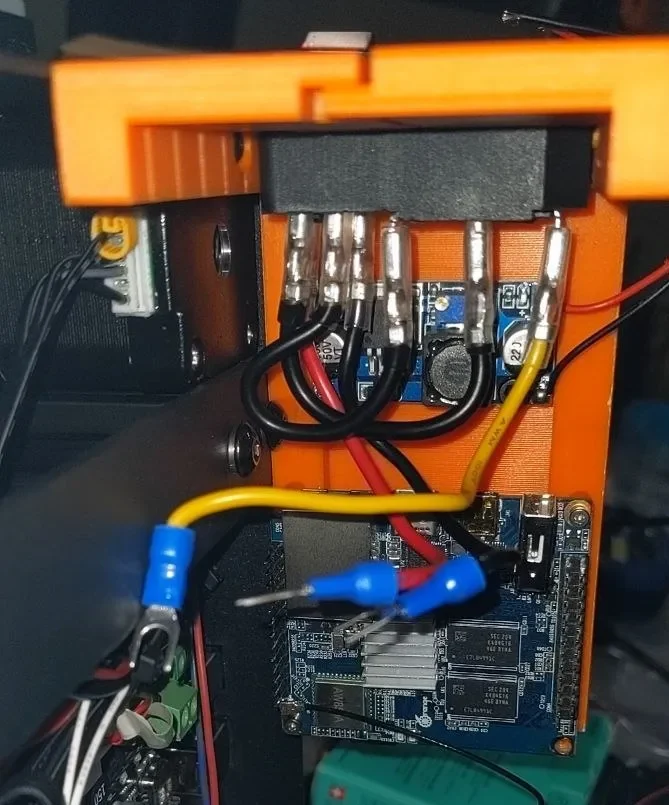

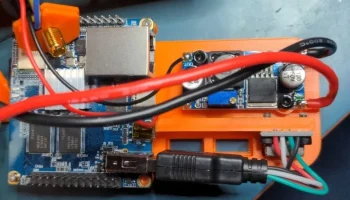

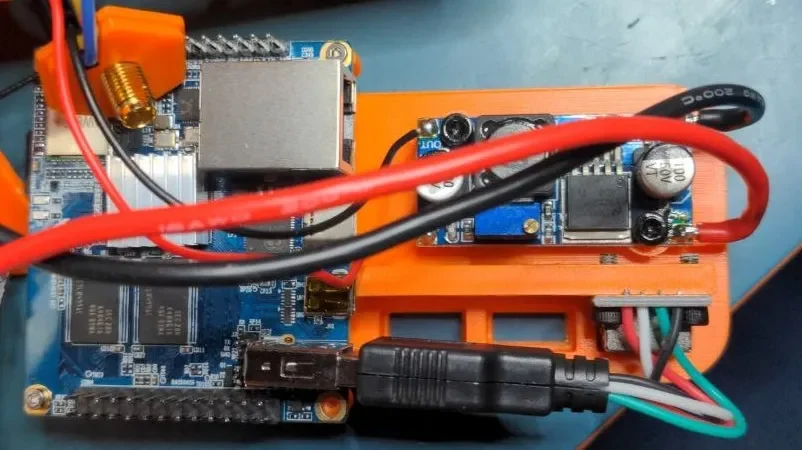

Я разработал крепления для Orange Pi Zero 2 с использованием этого кронштейна, который предназначен для крепления на DIN-рейку.
https://www.printables.com/model/221824-orange-pi-zero-2-bracket-and-din-clip

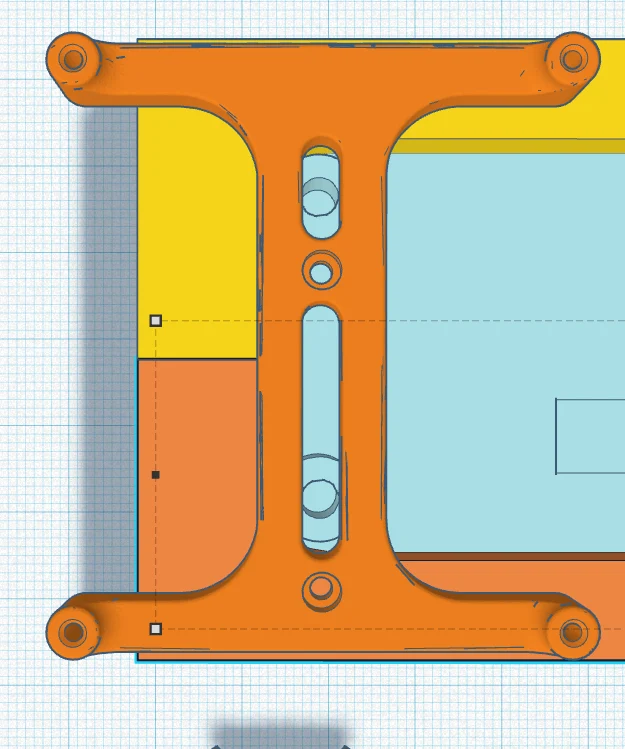

Я намеревался использовать отверстие с прорезью для его установки таким образом, чтобы вы могли отрегулировать его при необходимости, оно немного отклоняется, если вы хотите использовать стационарное крепление, что меня немного раздражает, поскольку это может быть стандартное расстояние для использования других креплений SBC. Но пока я оставляю все КАК ЕСТЬ.

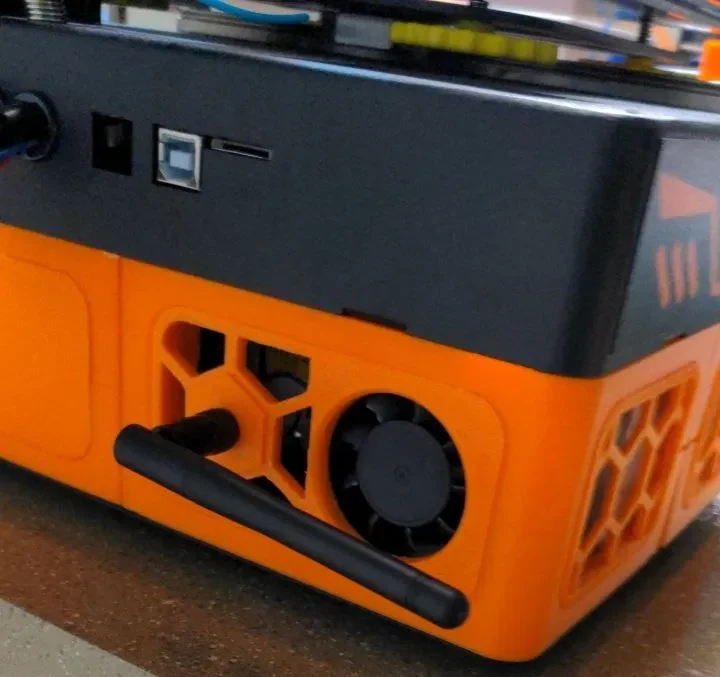

Разъем rp-sma прямой, распечатайте шестигранник, чтобы использовать его в качестве передней и задней части, подсоединит�� и удерживайте его за антенну, в зависимости от длины штыревого соединения, вам не нужна гайка / шайба, не будет достаточно места для установки антенны.
