NEMESIS X10DR Расширитель диапазона оси X для принтеров S...
Поскольку экструдер BMG перемещает сопло, вам нужно что-то компенсировать!

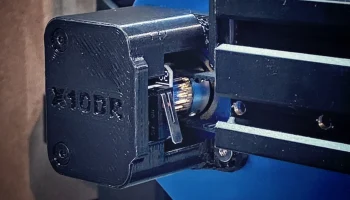

Ну вот оно! Этот дополнительный расширитель диапазона, разработанный специально для использования с блоком Nemesis Dual Fan и экструдером BMG, предоставит вам полные 290 мм полезного пространства для сборки по оси X! Без этого настоятельно рекомендуется не обойтись!
Также обратите внимание на блок Nemesis Dual Fan!
https://www.printables.com/model/135896-nemesis-dual-fan-unit-sovol-sv01-now-with-bmg-e3dv
Печать

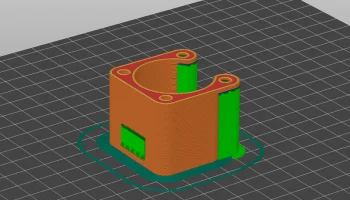

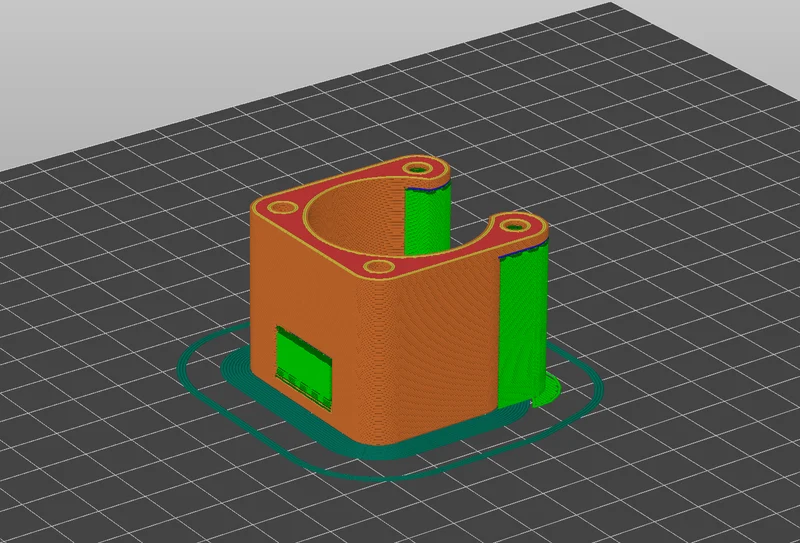

Распечатайте в перевернутом виде с опорами и убедитесь, что к отверстию заднего порта добавлена специальная опора, см. фрагмент изображения выше!
Установить

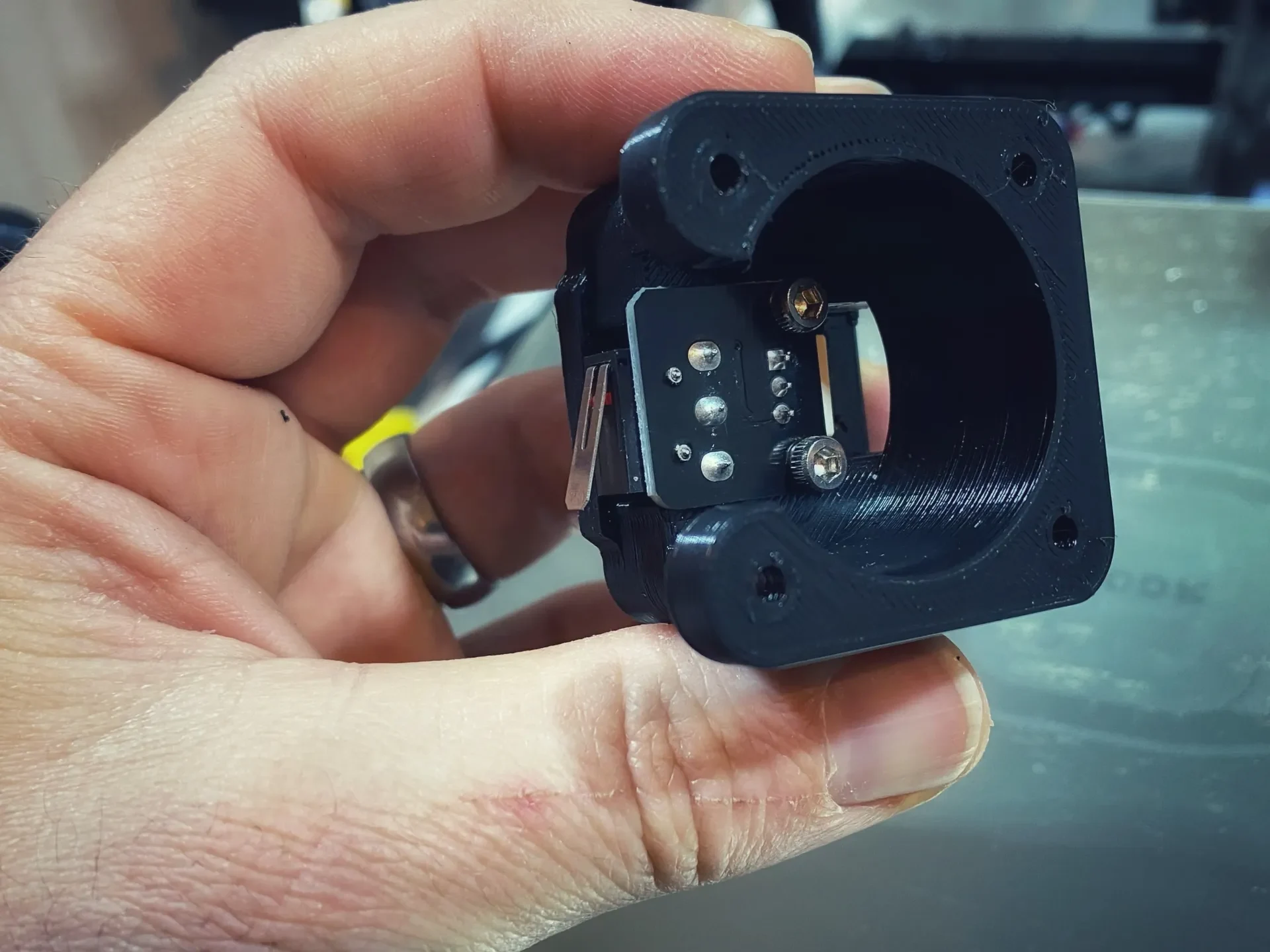

Установите плату переключателя контактной площадкой к основанию устройства, см. фото. Закрепите винтами с головкой диаметром 6-8 мм или с круглой ��оловкой. Теперь подключите кабель концевого выключателя к розетке.

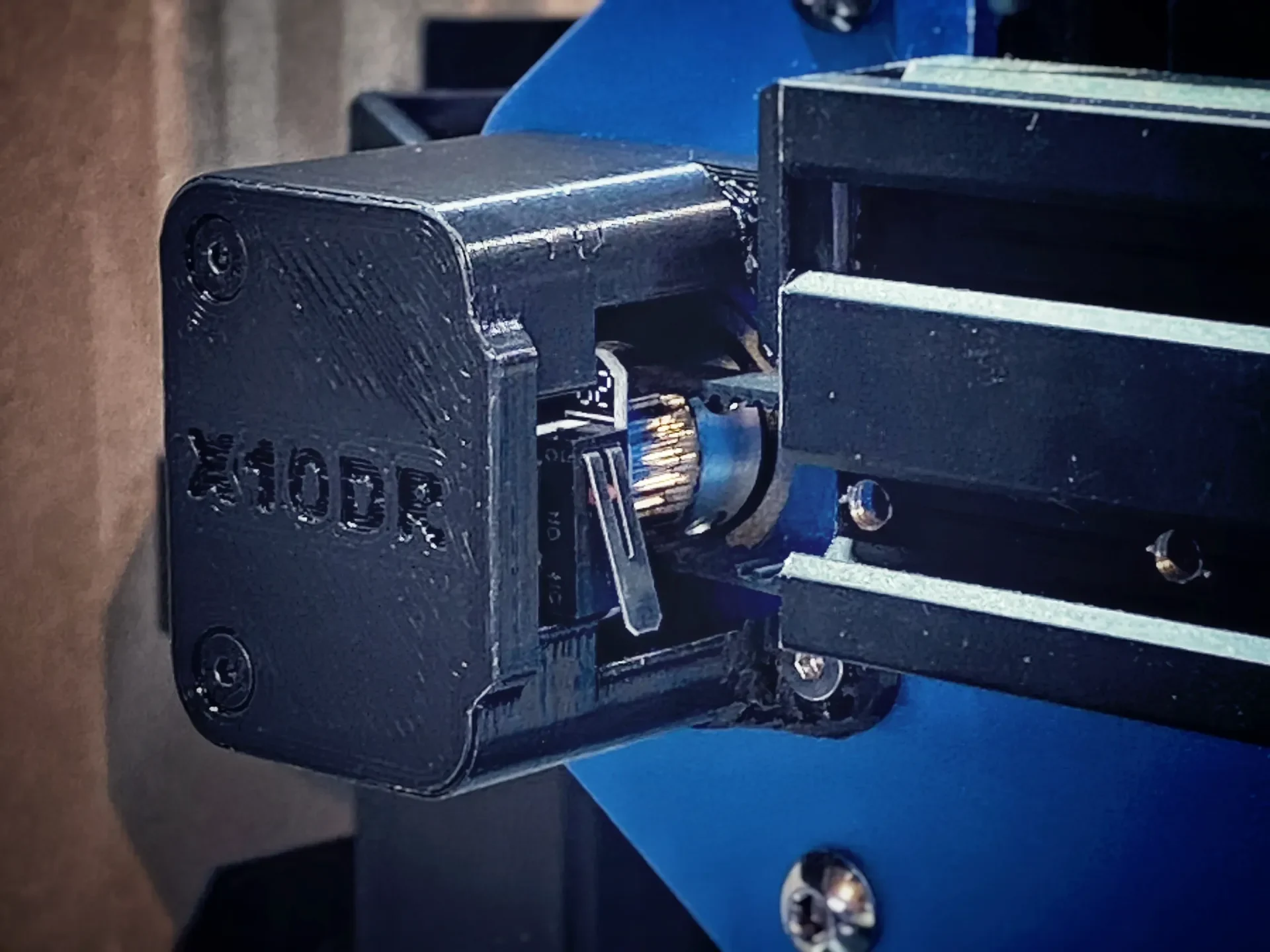

Затем возьмите 2 оригинальных длинных черных винта из принтера и прикрепите устройство к принтеру, используя самые левые отверстия на передней панели.
Теперь используйте 2 винта M3 8-10 мм с потайной головкой, чтобы закрепить два правых крепления.
Проверьте правильность работы.
Я не несу никако�� ответственности за любой ущерб, причиненный лицам, имуществу или вашему принтеру. Вы используете эти файлы на свой страх и риск.
