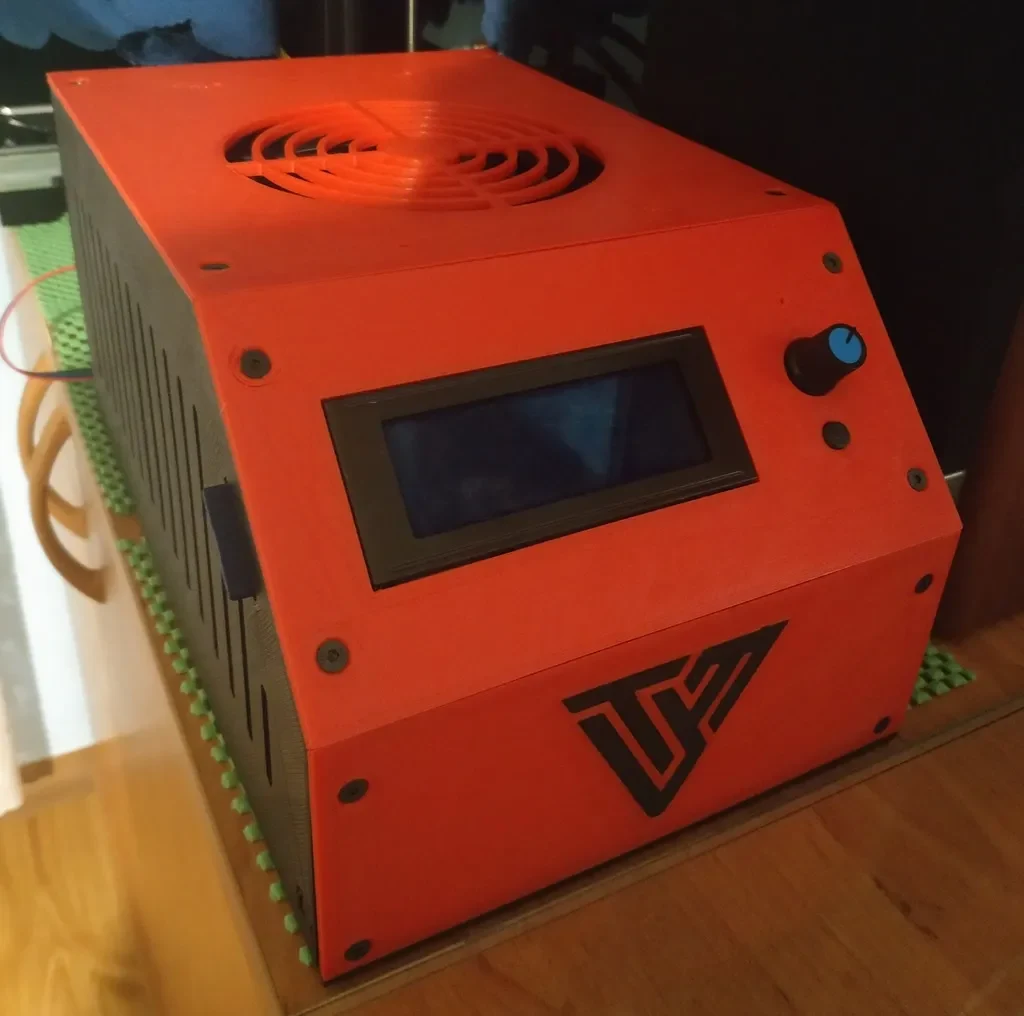

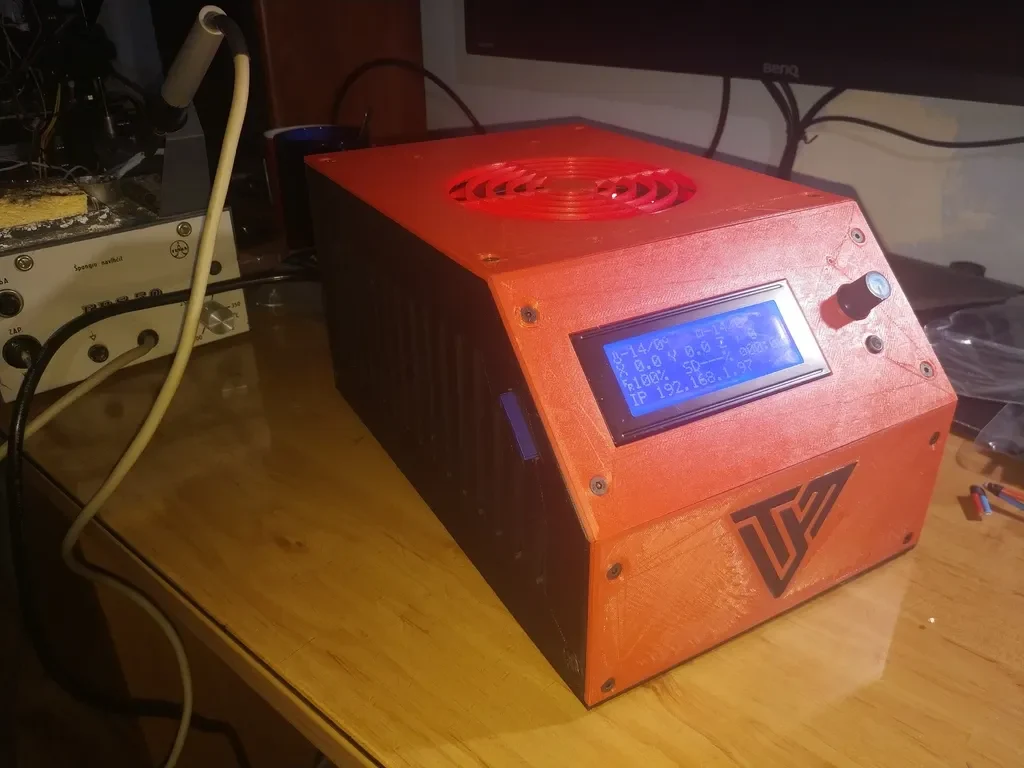

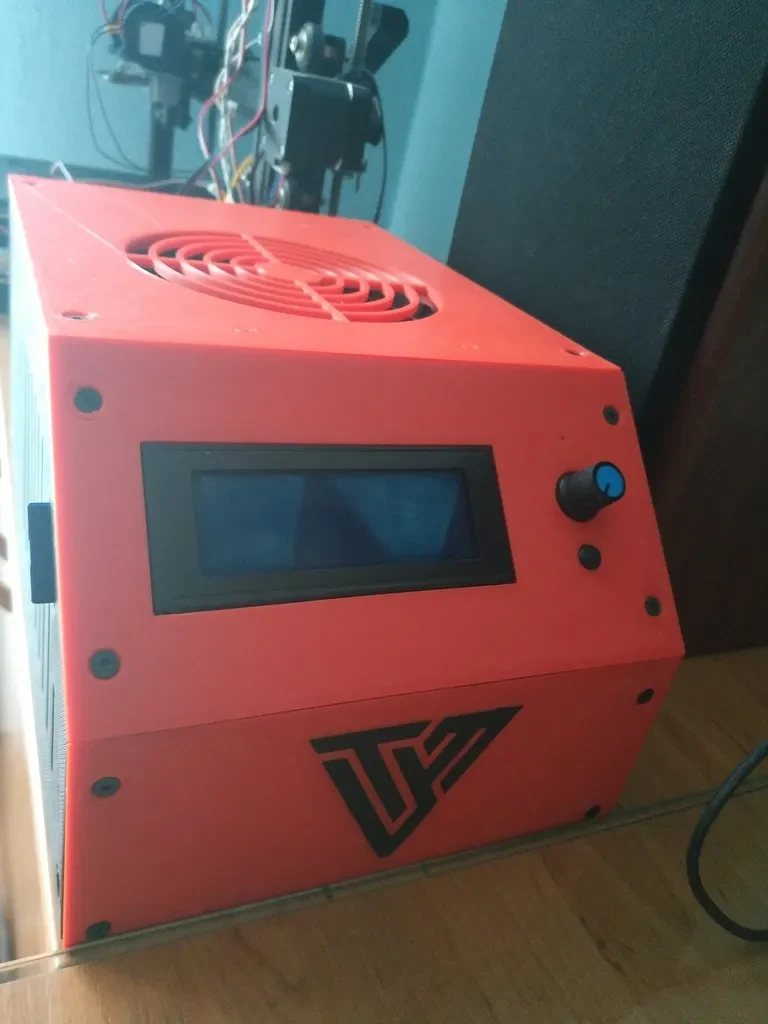

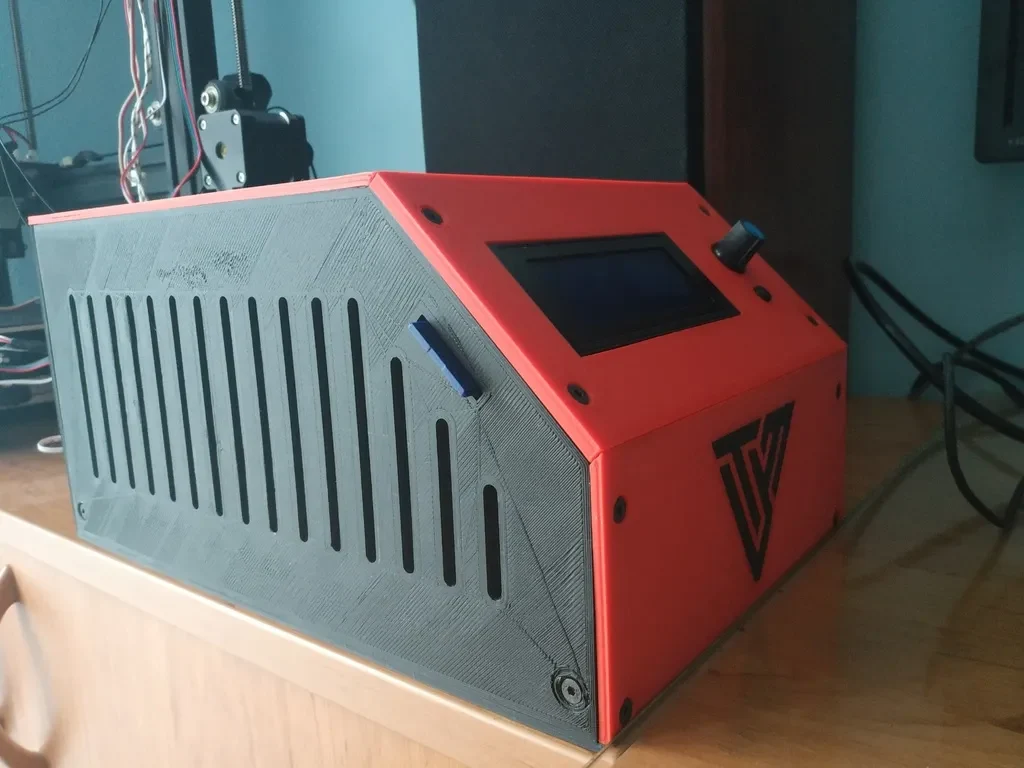

Тонкий чехол Tevo Tarantula

Если мои вещи вам пригодились, вы можете купить мне чашечку кофе: http://paypal.me/marcuss24

! Прочтите Настройки печати — Примечания! Проверьте список деталей!

Мне хотелось получить больше от тонкого футляра от ziggybozbo.

Все детали должны быть совместимы с оригинальным дизайном, поэтому вы можете выбрать только некоторые детали из моей редакции.

Мои дополнительные требования были:

В корпусе должна быть размещена плата MKS, блок питания, дисплей скидок, плата МОП-транзистора.
Кабели к принтеру должны легко отсоединяться -> добавить разъемы JST.
Лучшее охлаждение блока питания, чем в оригинальной конструкции
Добавьте разъем RJ45 и розетку с предохранителем и выключателем питания.
Используйте блок питания 2017 года выпуска — у него дру��ие размеры монтажных отверстий.
Более прочное крепление для МОП-транзистора -> более длинные отверстия для винтов.
Более прочное крепление для вентилятора -> добавлены гайки
Удерживайте Orange Pi One с понижающим xl4015 (или Raspberry Pi 3B+)
Держите три сглаживателя TL.

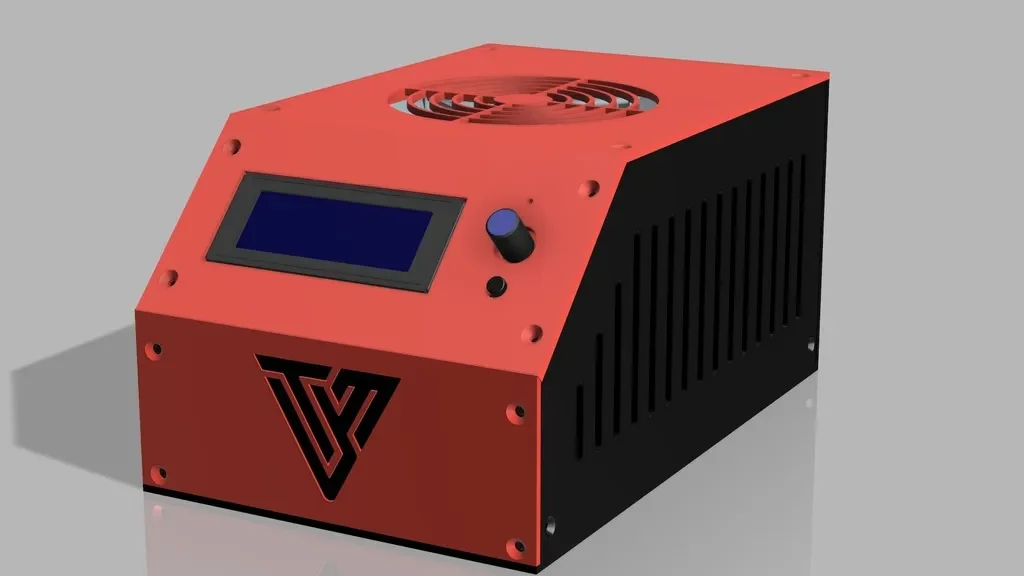

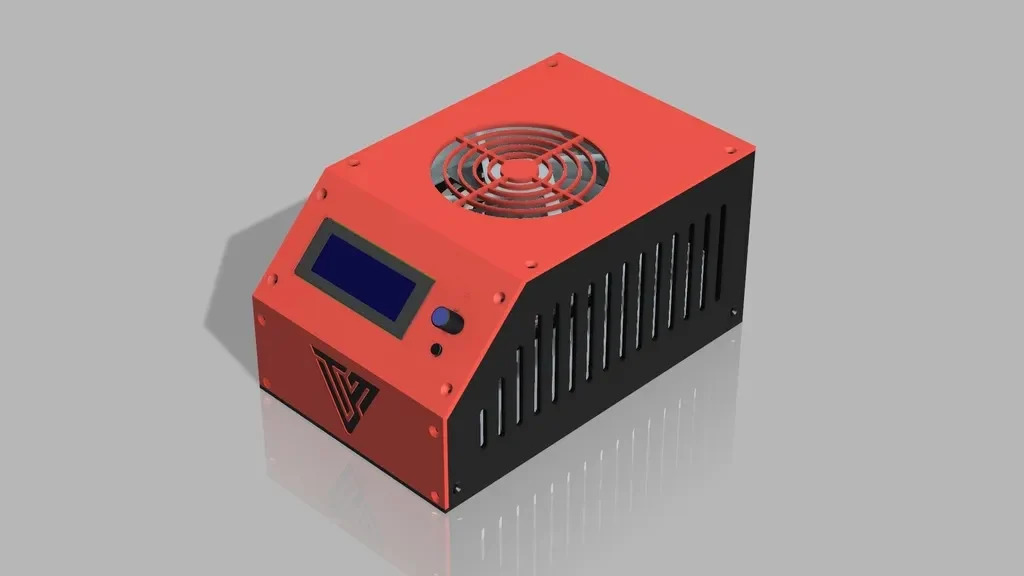

Загрузите файлы Fusion 360 и сборку 3D-представления: здесь.

Некоторые детали им��ют больше вариантов, так что выбирайте, какой из них вам больше нравится!

Печатные детали:

*3x Cable_holder — новый, для управления силовым кабелем от розетки к источнику питания *fan_cover -новый *front_bottom — отредактированный логотип и более длинные отверстия для винтов для MOSFET *front_top — (Версия для контроллера скидок RepRap) изменен для новой кнопки остановки *logo_part_1 — для печати в другом цвете *logo_part_2 — для печати в другом цвете *MKS_base_holder — новый, держатель для платы MKS *right_panel — (Версия) для контроллера скидок RepRap) удалено отверстие для USB (я использую Octoprint) *stop_button -new, (используйте с контроллером скидок RepRap)

###Детали с большим количеством вариантов:

Базы:

+base_cable_mount — изменены монтажные отверстия блока питания для блока питания 2017 года + добавлена система крепления кабелей питания +base_cable_smoothers_mount — изменены монтажные отверстия блока питания для блока питания 2017 года + добавлена система организации кабелей питания + 3 монтажных отверстия для сглаживающих элементов

Левые панели:

+left_panel — (Версия для контроллера скидок RepRap) изменил дизайн на тот же, что и правая панель +left_panel_cable_holes — (Версия для контроллера скидок RepRap) изменил дизайн на такой же, как правая панель + отверстия для кабелей к принтеру +left_panel_pi_mount — (Версия для контроллера скидок RepRap) изменил дизайн на тот же, что и правая панель + добавлены монтажные отверстия для «держателей пи» (ЧИТАЙТЕ настройки печати — примечания)

Держатели Пи:

+opi_one_xl4015_holder -new, держатель для Orange Pi One + Step Down XL4015 +rpi_3b+_holder -new, держатель для Raspberry Pi 3B+

Задние панели:

+rear_panel — измененное отверстие для розетки +rear_panel_rj45 — измененное отверстие для розетки + добавлено отверстие для разъема rj45 +rear_panel_rj45_with_connectors — измененное отверстие для розетки + добавлено отверстие для разъема RJ45 + добавлены отверстия для разъемов JST (для горячего конца, нагревательного стола, концевых упоров, двигателей и т. д.) +rear_panel_with_connectors — измененное отверстие для розетки + добавлены отверстия для разъемов JST (для горячий конец, нагревательный стол, концевые упоры, двигатели, ...)

Верхние части:

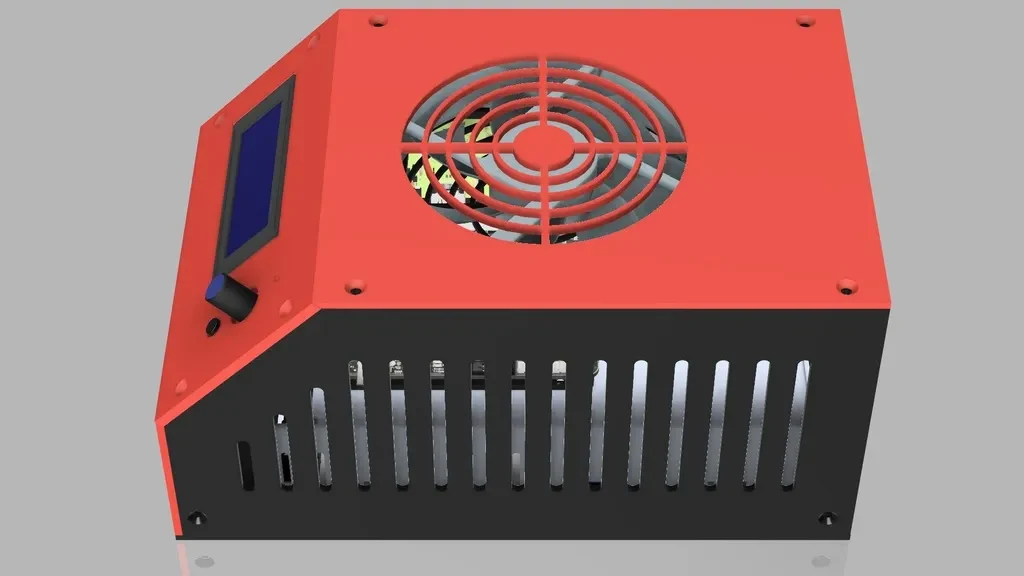

+top — лучшее расположение вентилятора для охлаждения источника питания + более прочное крепление вентилятора -> используйте гайки (ЧИТАЙТЕ настройки печати — примечания) +top_spool_holder_holes — более прочное крепление вентилятора -> используйте гайки + добавлены 4 отверстия для крепления держателя катушки сверху (ЧИТАЙТЕ настройки печати — примечания)

Настройки печати

Бренд принтера:

ТЕВО

Принтер:

Тарантул

Разрешение:

0,25-0,4 мм

Заполнение:

70%

Нить: Plasty Mladeč PLA

Черный + Красный

Примечания:

Для этого принта вам понадобится большая кровать (200х280). Все детали будут напечатаны на печатной платформе лицевой стороной вниз. Тогда, чтобы чехол выглядел красиво, вам нужен идеальный первый слой. Для этой печати я рекомендую сопло большего размера. Я использовал сопло 0,5 мм и высоту слоя 0,25 мм. Используйте опоры только для «front_bottom» и «left_panel_pi_mount».

###Приостановить печать на высоте:

Для деталей «top» и «top_spool_holder_holes» необходимо приостановить печать на высоте 4 мм и установить четыре гайки M3 в это положение, прежде чем продолжить печать.

Часть «left_panel_pi_mount» требует, чтобы вы приостановили печать на высоте 3,5 мм и установили две гайки M3 в положение, прежде чем продолжить печать.

Пост-печать

Крепление на плату МКС

Я прикрепляю держатель MKS_base_holder к верхней части блока питания. Я просверлил четыре отверстия диаметром 3 мм.
