ACME / QCC Тип 1, пропановая розетка и вилка

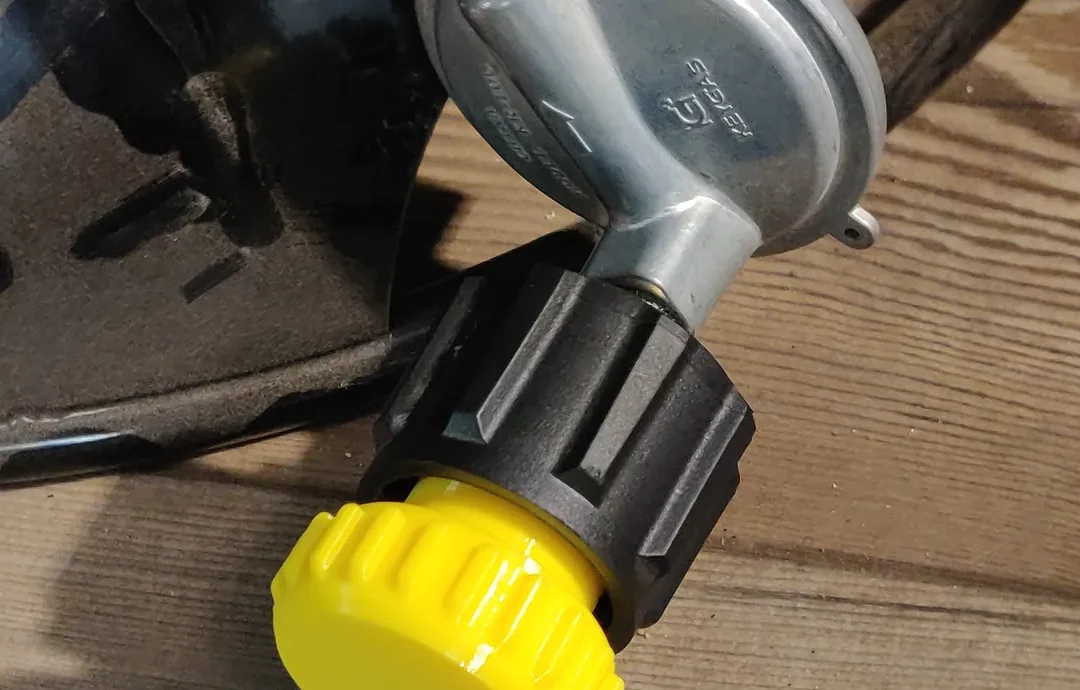

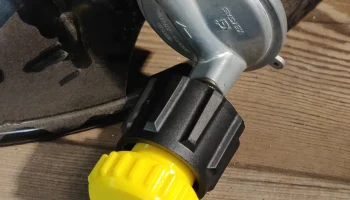

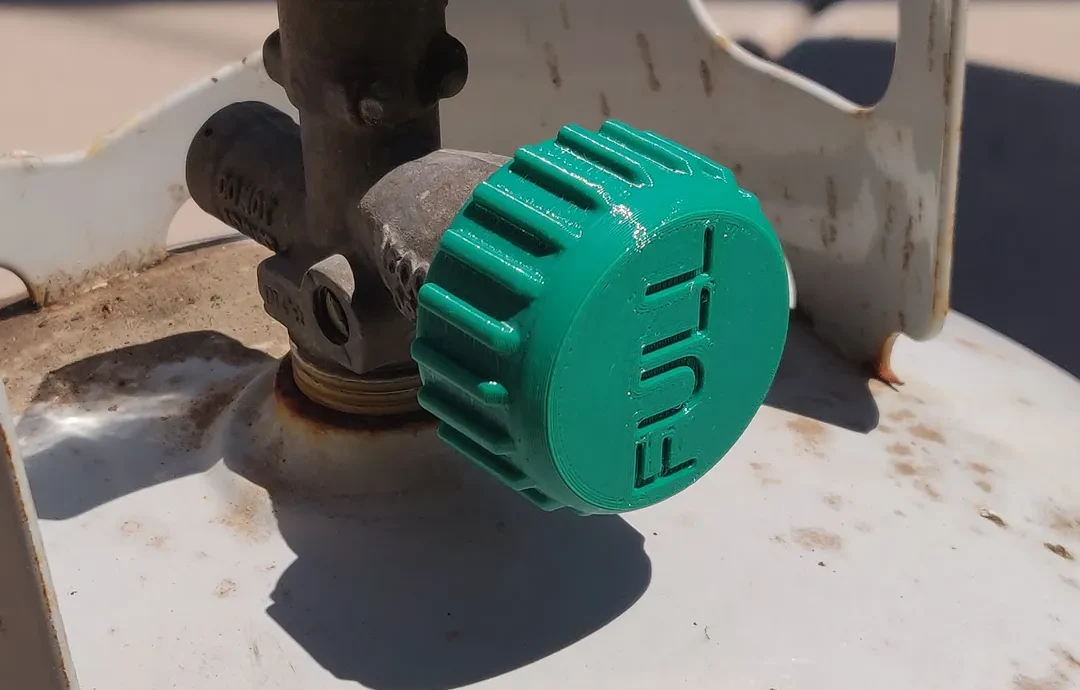

Резьба имеет конусность 10 градусов на «нижней» стороне, чтобы соответствовать поверхности резьбы ACME, с которой она входит, и плоскую на «верхней», чтобы свести к минимуму ненужное заедание. Заглушка имеет центральное коническое седло, которое соединяется с центральным латунным фитингом пропанового шланга, создавая плотную уплотнительную поверхность. Заглушка садится примерно на 1,5 полных оборота, обеспечивая достаточное зацепление резьбы, а ее «стержень» достаточно длинный, чтобы очистить самую длинную крышку на конце шланга с внутренней рез��бой, которая у меня есть. Крышка опустится до дна и обеспечит плотное прилегание к наружной резьбе ACME, например, к баллону с пропаном емкостью 15 фунтов.

Я проверил это на нескольких баллонах с пропаном и фитингах для шлангов. У меня есть один штуцер (адаптер для заправки бутылок весом 1 фунт от Amazon), на котором крышка не совсем подходит — резьба начинает застревать еще до того, как крышка дойдет до дна. Этот адаптер для заправки не подходит к двум другим конструкциям крышек, которые я пробовал, и я подозреваю, что шаг резьбы не соответствует техническим требованиям.

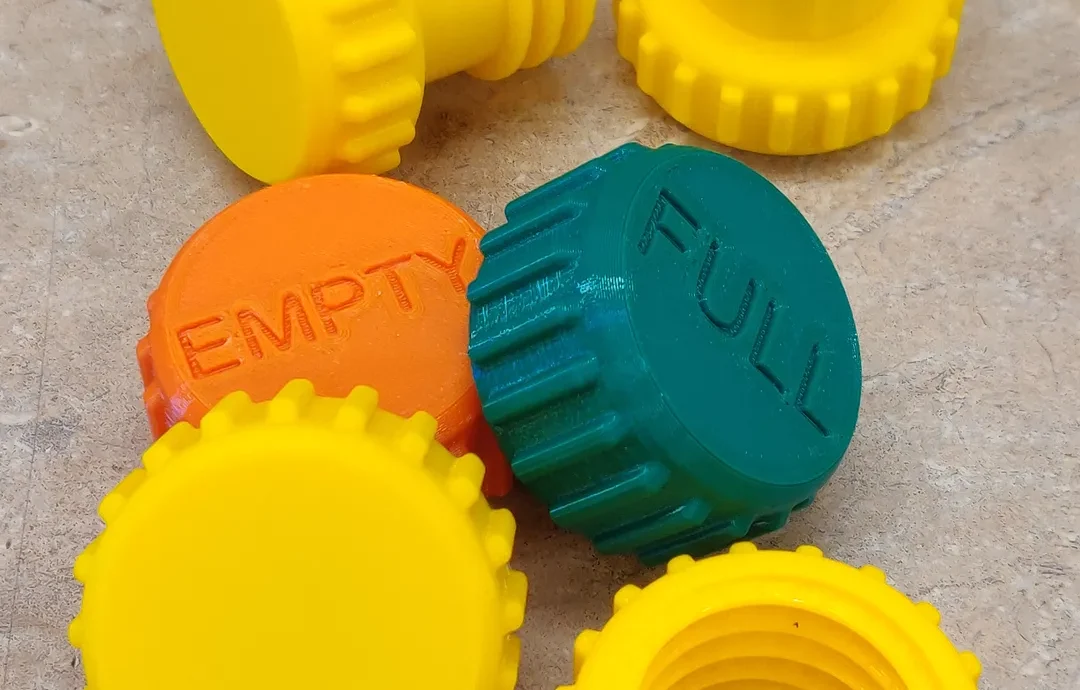

Предусмотрены варианты крышек с тиснением «ПОЛНЫЙ», «ЧАСТИЧНЫЙ» и «ПУСТОЙ», пустыми и со сквозным отверстием для троса. Предоставляются файлы G-кода для моделей Prusa Mini и Fusion 360.

Никакие опоры не нужны. Я напечатал их из PETG с 4 внешними периметрами и 30% заполнением гироида. ABS/ASA могут потребоваться, если они будут нагреваться или подвергаться воздействию ультрафиолетового излучения в течение длительного времени.

Идеи, почерпнутые из этих проектов:
https://www.printables.com/model/489592-propane-hose-dust-plug — Изменения: увеличена длина стержня заглушки, увеличен диаметр резьбы, латунный фитинг теперь сидит сбоку/на конусе, а не на конце.
https://www.thingiverse.com/thing:4834909
Мне нравится эта вилка меньшего размера для 1-фунтовой бутылки на плите: https://www.thingiverse.com/thing:3180456
Я использую эти латунные крышки с уплотнениями на баллонах с пропаном емкостью 1 фунт: https://www.amazon.com/gp/product/B09CG76TNW/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
