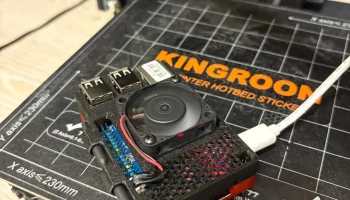

Корпус OrangePi 4A с 40-мм вентилятором

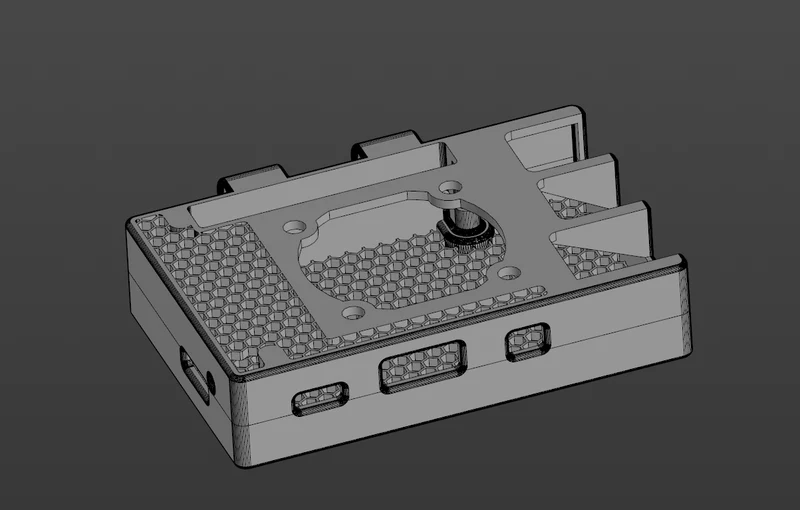

Это корпус, который я разработал для OrangePi 4A.

Вам нужно будет распечатать нижнюю и верхнюю крышки корпуса по вашему выбору. Лично мне нравятся варианты с внешней антенной (ANT). Просто пропустите антенный провод в паз в заднем углу и поместите антенну в фиксирующие пазы (поместите антенну в держатель перед тем, как привинчивать корпус).

Требуемое оборудование

4x — 12 мм винта M3 с головкой под торцевой ключ (другие более короткие/длинные размеры также подойдут)

Настройки печати

Высота слоя: 0,2 мм

Толщина стенки: минимум 1 мм

Толщина верха/низа: минимум 1 мм.

Заполнение: 100 % (рекомендуется)

Избегать пересечения периметра (гребение): включено
(Эта настр��йка уменьшает натяжение шестигранника. Я также предлагаю использовать сухую нить)

Поддержка: Не требуется!

Адгезия: если у вас плохая адгезия, используйте немного клея-карандаша.

Ориентация печати: шестигранный рисунок на рабочей пластине.

Инструкции по сборке

Если у вас есть веревки, удалите их с помощью теплового пистолета или зажигалки.

Поместите плату на свое место в нижней части корпуса.

(При использовании версии ANT) Поместите антенну в крепежные отверстия в верхней части корпуса.
Убедитесь, что антенный кабель находится в гнезде и не защемляется во время сборки.

Поместите верхнюю часть корпуса на нижнюю.

Скрутите верхнюю и нижнюю части (снизу) с помощью 4-х СХС, указанных выше.
Убедитесь, что корпус/плата надежно закреплены, но не перетягивайте их (ввинчены в пластик).

Пожалуйста, опубликуйте свои модели и дайте мне знать, как это работает для вас!
