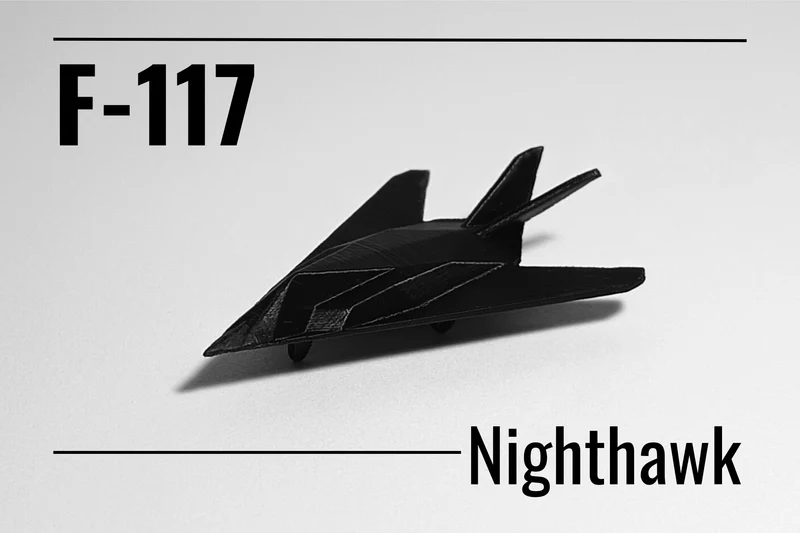

F-117 Nighthawk распечатываемый на месте штурмовик-микростел
О F-117 Nighthawk

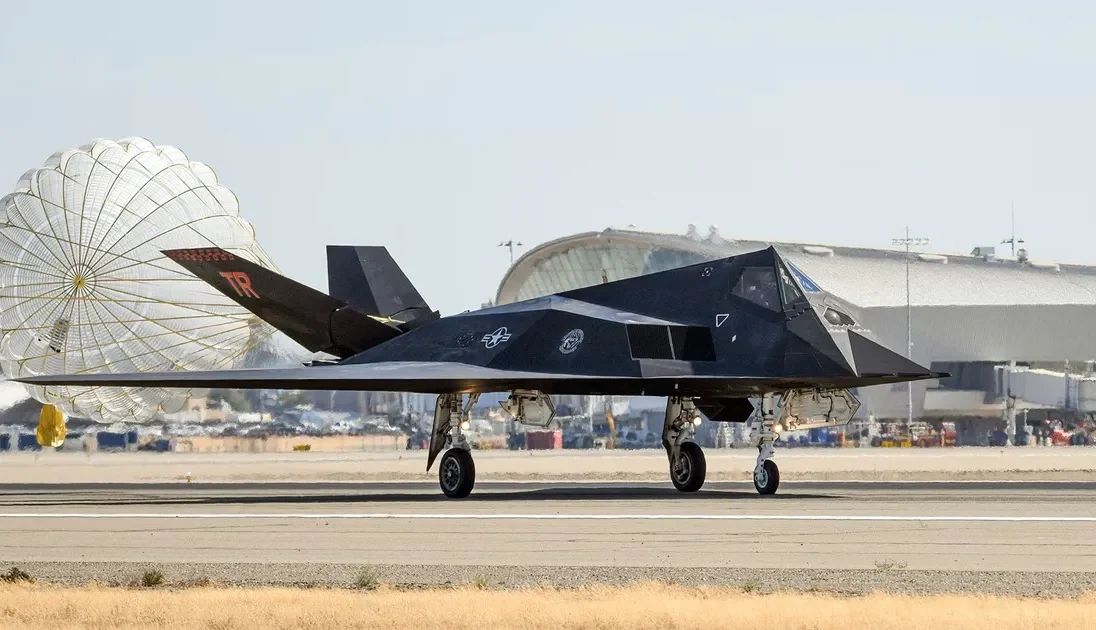

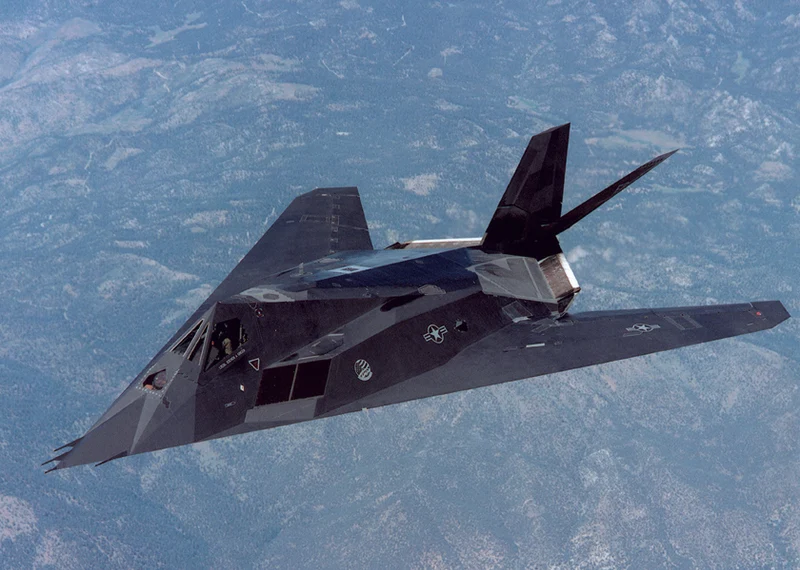

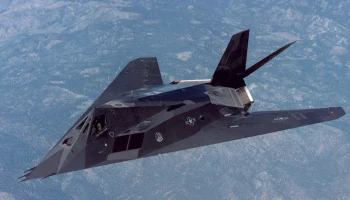

Lockheed F-117 Nighthawk — американский одноместный дозвуковой двухмоторный малозаметный штурмовик, разработанный секретным подразделением Lockheed Skunk Works и эксплуатируемый ВВС США. Это был первый действующий самолет, спроектированный с использованием технологии малозаметности.
Фасетчатая форма самолета (составленная из двумерных плоских поверхностей) в значительной степени способствует его относительно малому радиолокационному сечению, составляющему около 0,001 м2 (0,0108 кв. футов). Чтобы свести к минимуму инфракрасную сигнатуру, у него есть выхлопная труба некруглой формы, которая смешивает горячие выхлопы с прохладным окружающим воздухом, и в нем отсутствуют форсажные камеры; он также ограничен дозвуковыми скоростями, поскольку преодоление звукового барьера приведет к очевидному звуковому удару, который увеличит как акустический, так и инфракрасный следы.
F-117 оснащен интегрированными сложными цифровыми системами навигации и нападения, при этом наведение на цель осуществляется с помощью тепловизионной инфракрасной системы и лазерного дальномера/лазерного целеуказателя. Он аэродинамически нестабилен во всех трех главных осях самолета и, следовательно, требует постоянной коррекции полета с помощью электродистанционной системы полета (FBW) для поддержания управляемого полета.
Важно
Из-за конструкции крыльев Nighthawk и их обратной стреловидности, угол между крыльями и неподвижной опорой заставил меня уменьшить размер зазора на 50%, но в разделе моделей я использовал старую маркировку, поэтому, если кто-то напечатал (например) версию другого самолета толщиной 0,12 мм с хорошими результатами, на этот раз ему также следует выбрать модель толщиной 0,12 мм.

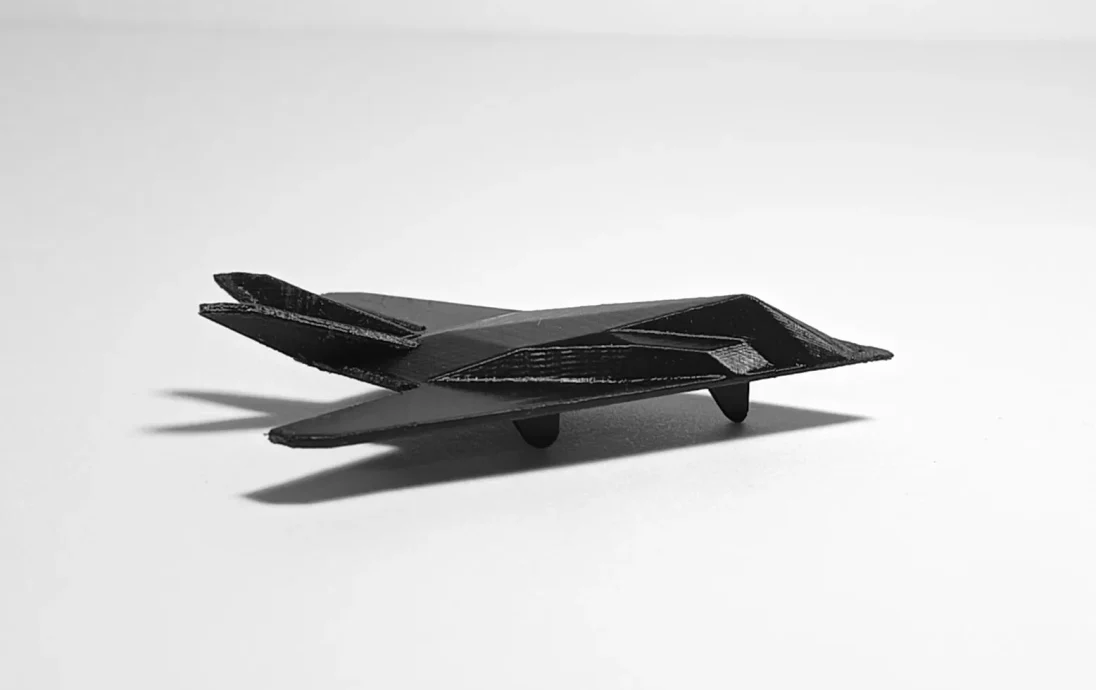

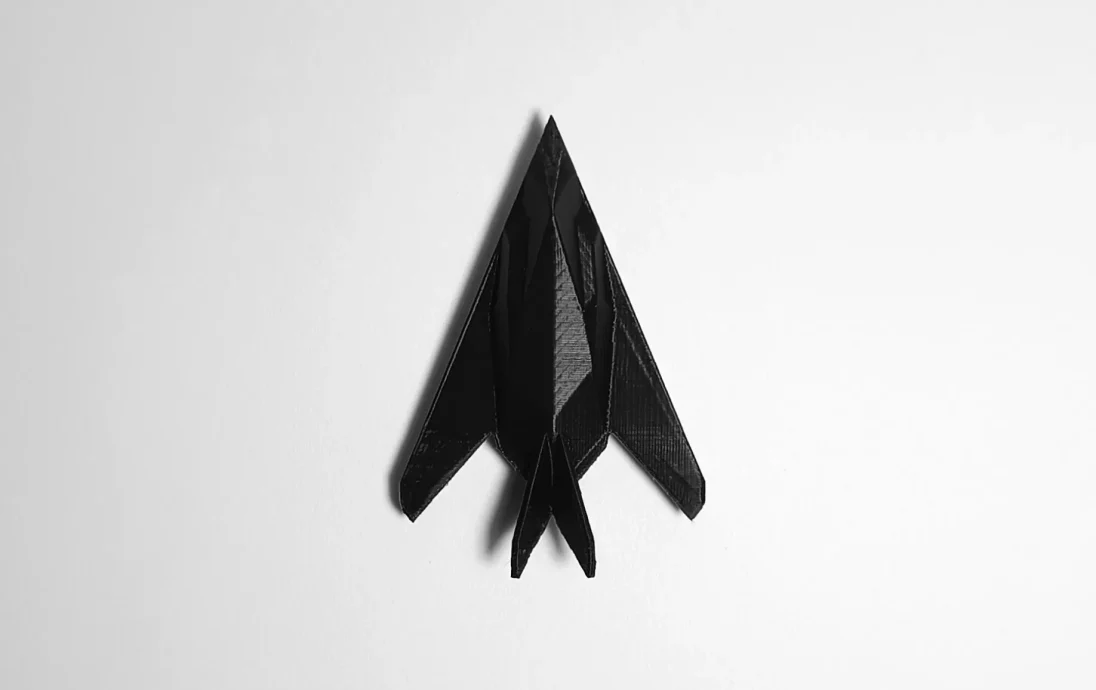

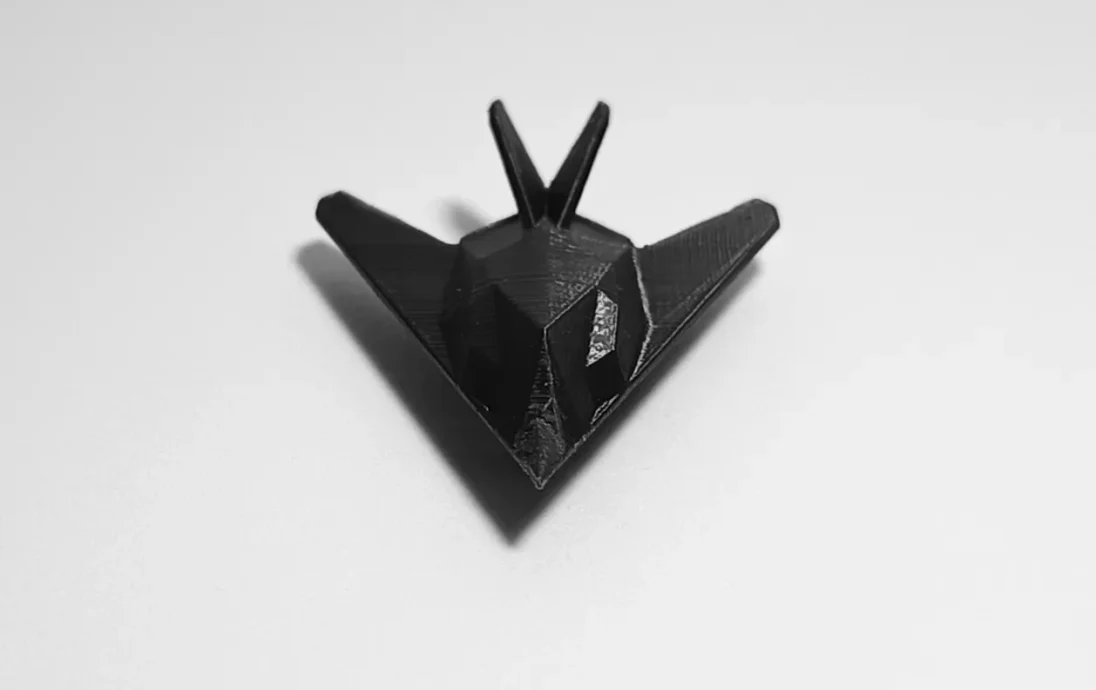

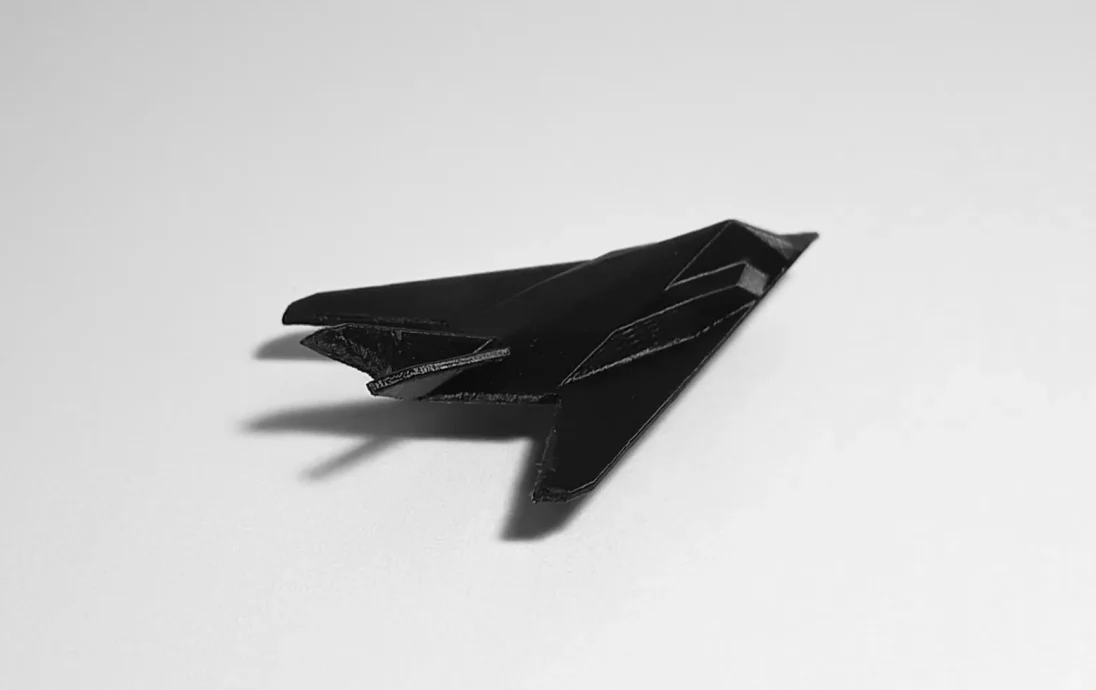

О самой модели
В Интернете можно найти сотни моделей истребителей.
Однако некоторые из них я��ляются точной копией самой машины, но такие модели не подходят для 3D-печати (из-за тонких крыльев, сложных двигателей и шасси для нее нужны тонны опор и т. д.).
С другой стороны, есть простые модели самолетов, которые легко распечатать, но они уже не представляют собой оригинальный самолет.
Я изо всех сил старался создать нечто среднее: модель, которую легко распечатать и которая будет выглядеть как настоящий самолет. Я потратил много времени, чтобы отрегулировать толщину крыла, приемлемую конструкцию шасси и оптимальный способ избавиться от штатных опор и сделать самолет настолько надежным, чтобы даже человек, не интересующийся авиацией, мог заметить разницу между несколькими моделями.
Печать
Настройки высокого качества, высота слоя 0,12-0,15 мм (я использую 0,12 мм)
Сопло 0,4 мм
НЕТ поддерживает
100 % заполнение
Я рекомендую использовать плот, чтобы модель не отклеилась в середине печати.
Печать (на моем 3D-принтере) занимает от 1 часа до 1 часа 40 минут в зависимости от настроек, эффективности принтера и размера струи.
Я рекомендую НЕ уменьшать модель, поскольку некоторые детали (воздухозаборники, двигатели, носовая часть) могут быть деформированы или даже не напечатаны, поскольку станут слишком тонкими для слайсера и принтера. Я также не гарантирую хороших результатов при масштабировании.
Очистка модели
Вот небольшая инструкция, как удалить ненужные детали после печати.
На фотографиях изображен МИГ-29, но инструкция применима ко всем моделям.
Сначала снимаем плот с помощью бокорезов.
Затем найдите просветы в крыльях (отмечены красными стрелками). Не забывайте о двигателях и стабилизаторах.
ВНИМАТЕЛЬНО ломайте опоры плоскогубцами, руками не рекомендую, так как крыло может сломаться по слоям, а не там, где должно быть.
Помните, что даже если это произойдет, нет необходимости повторно распечатывать модель. Иногда достаточно приклеить крыло суперклеем.
Также можно загладить крылья небольшим напильником или наждачной бумагой, а струны поджечь зажигалкой.
Дополнительная информация
Если вам нравятся мои микросамолеты, пожалуйста, оставьте приятный комментарий. Я работаю над новыми поделками, которые скоро выложу. Буду признателен, если вы поделитесь со мной своими идеями относительно новых истребителей или чего-то совершенно иного. Я ��ткрыт для ваших предложений.
Сразу хочу отметить, что я не профессионал и отношусь к созданию модов
