10-буквенный Cryptex v2 с кириллическими буквами...

Это ремикс на 10-буквенный Cryptex v2 от VortyZA.

Я добавил 10 разных колец с кириллическими буквами. На каждом кольце я выбрала буквы так, чтобы можно было написать большинство русских слов. Более подробная информация на github; сценарий Python можно легко адаптировать к другим языкам, имеющим более 26 символов. Я также прилагаю кольцо с кружком, указывающим правильное положение для более коротких слов.

Сценарий OpenSCAD можно использовать для простой тиснения на кольце любых других алфавитов/символов.

Примечание: сборка данной модели требует склейки. Я использовал UHU Allplast, но думаю, подойдет клей CA или двухкомпонентная эпоксидная смола. Несмотря на то, что используется склеивание, код можно легко изменить неограниченное количество раз.

Инструкции по сбор��е

(тут я в основном копирую с VortyZA)

Распечатать:

10 разных колец с буквами (1-10)
(опционально) 1-7 колец с пустыми кругами; например если вы распечатаете 5 колец с пустыми кружками, вы можете установить код длиной от 5 до 10 букв, если вы их не распечатаете, ваше слово всегда должно состоять из 10 букв.
10-кратный буквенный кодировщик (если хотите, их можно напечатать довольно грубо — слои толщиной 0,3 мм?). У меня были некоторые проблемы с прилипанием кровати, которые были устранены путем включения внешнего края.
(опционально) Стрелочный индикатор, красиво смотрится в другом цвете. Я успешно печатал без полей, но это зависит от адгезии вашей кровати.

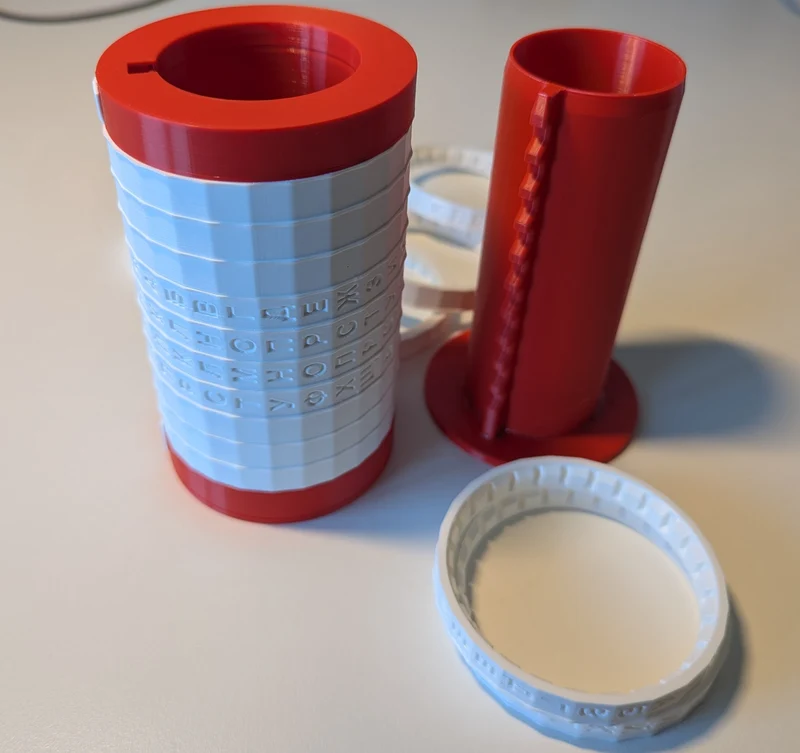

Внутреннее ядро
Торцевая крышка внутреннего сердечника
Внешнее ядро
Внешний фиксатор ядра

В зависимости от вашего принтера вы сможете напечатать 5 колец с буквами или 5 колец кодера за один раз. Каждая деталь уже должна быть в правильной ориентации, чтобы при печати не требовалась поддержка.

Придумайте слово из 5-10 символов (в зависимости от количества колец с пустыми кружками), например ДВИЖЕНИЕ, и сделайте 10 кодирующих колец; возможно, вам придется немного поиграть с порядком звонков, чтобы убедиться, что слово можно написать. Если слово короче 10 букв, просто обведите его пустыми кружками.

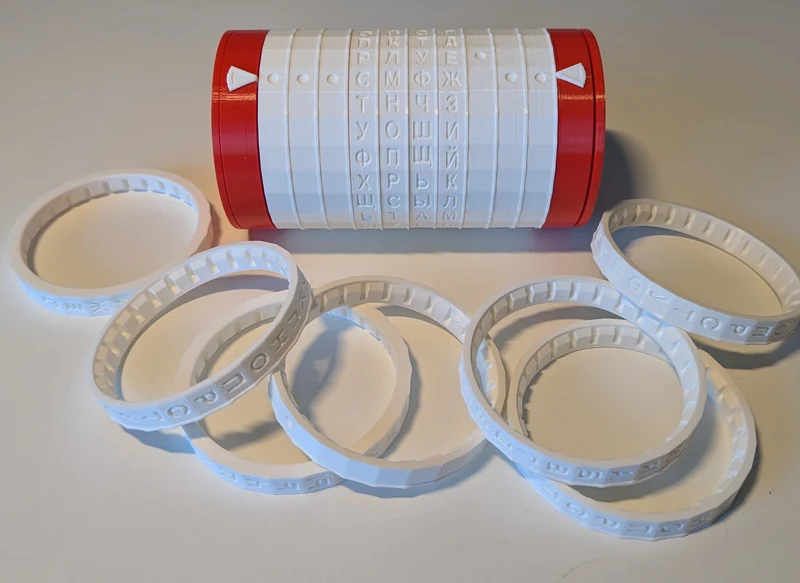

Колеса кодирования состоят из комбинации буквенного кодировщика и буквенных колец. Кольцо энкодера должно быть слегка утоплено в кольцо с буквой, следя за тем, чтобы прорезь совпадала с буквой этого отдельного колеса.

Затем колесо можно надеть на внешний сердечник скошенной стороной к открытому концу (плоской ступенчатой ​​стороной к закрытой стороне). Если цилиндр держать горизонтально открытым концом вправо, то буква должна быть в правильной ориентации. Если это неверно, то колесо не будет вращаться.

Как только все 10 колес будут на своих местах, фиксатор внешнего сердечника должен прикрутиться и удерживать их на месте, а также прорезь в фиксаторе совпадет с прорезью во внешнем сердечнике. Это не должно препятствовать вращению колес или быть настолько свободным, чтобы колеса дребезжали.

Внутренний сердечник необходимо приклеить к торцевой крышке внутреннего сердечника с помощью чего-то вроде CA или двухкомпонентного эпоксидного клея, и все готово!

На русском языке

Криптекс из 10 букв (кириллица). Кольца подобраны так, чтобы можно было написать почти любое русское слово.
