Pleb Mining Axe (кейс Ронина Додзё)

Чемодан для узла горного топора Ронин Додзё.

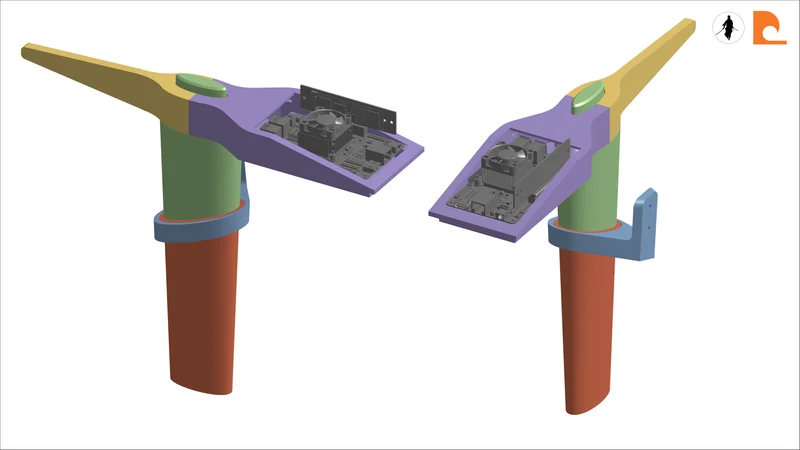

Части

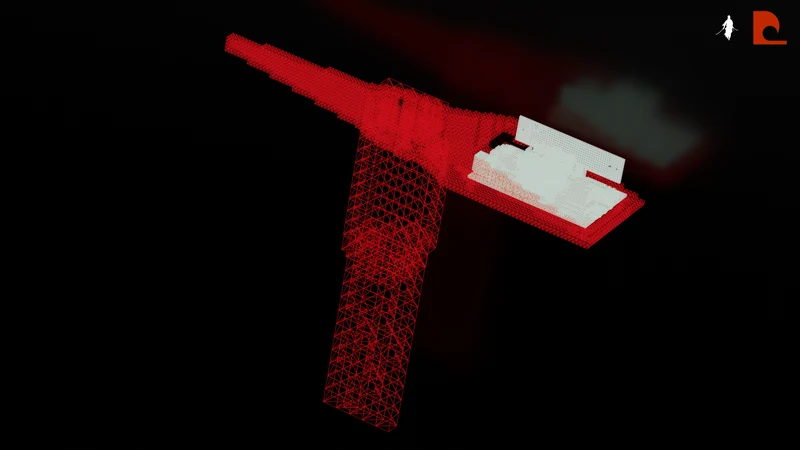

Отпечаток состоит из 5 частей, каждую из которых можно распечатать на обычном FDM-принтере (см. скриншоты).

Настройки печати
Используйте низкое заполнение 5-10 % (за исключением компонента Mount, используйте 50 %).
Используйте большую насадку (0,6 мм с настройкой по периметру Арахны).
Используйте два верхних и нижних слоя (чтобы минимизировать время сборки).
Сборка

Начните с фиксации латунных вставок в четырех отверстиях переднего медиатора.

Затем прикрутите крепежный компонент к стене через скошенные отверстия диаметром 5 мм. С помощью уровня расположите верхнюю монтажную поверхность горизонтально. Внимание: отверстия не совпадают по вертикали.

Поместите нижнюю ручку в крепление, она должна сидеть на одном уровне с верхней поверхностью. Поместите верхнюю ручку в отверстие нижней ручки. Для обеспечения плотного прилегания можно обернуть скрытые помехи слоями малярного скотча. Затем сожмите передний и задний медиаторы вместе, они должны плотно прилегать. Наконец, прижмите блок медиатора к верхней ручке.

Проложите направляющие кабели через отмычку.

Прокладка кабеля

Идея состоит в том, чтобы проложить кабели через полый сердечник отмычки. Bokuto можно расположить таким образом, чтобы Ethernet и источник питания были аккуратно проложены, как показано на рисунке.

Время печати

Это большая сборка, около 20 часов.

Время печати компонента
Ручка Нижняя 2х51м
Хендлер Верхний 5ч42м
Задний выбор 2 часа 20 минут
Передний пик 6ч13м
Гора 3ч07м

Завершенная печать

Это заявка на участие в Месяце майнеров Ronin Dojo Pleb.
