Датчик BackTap - Ender 3

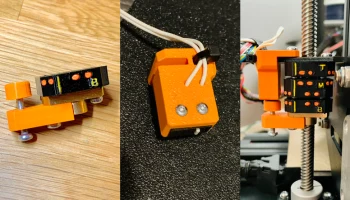

Back Tap Probe
Точная насадка на основе микропереключателя Tap Probe для Ender 3.

Вдохновлен идеей @dalias из Discord сообщества Klipper.

Использует возможность свободного соединения муфты, предотвращающей раскачивание, на стержне Z, чтобы обнаружить, когда винт ходовой гайки движется вниз, в то время как портал X остается в неподвижном положении и поддерживается соплом, касающимся станины.

На сопло не оказывается никакого дополнительного давления вниз, кроме веса портала.

Преимущества

Точность ~1 микрошаг
-Позволяет менять насадки и головки инструментов без повторной регулировки смещения по оси Z.
-Прямое зондирование под форсункой. Больше ��икаких смещений зондирования.
-Нет лишнего веса на головке инструмента (вес освобождается за счет удаления существующих датчиков)
— Никаких движений зонда, процедур стыковки и расстыковки.
-Нет регулировки смещения по оси Z.
— Дешево, стоимость микропереключателя, спасенного от старой мыши.
-Позволит вам собрать и установить муфту, предотвращающую раскачивание, которая решает проблемы с движением стерж��я Z :)

Тест на точность 50 образцов (микропереключатель Kailh Black):

Недостатки

-Невозможно зондировать горячим соплом, сопло необходимо содержать в чистоте, иначе это повлияет на смещение по оси Z.
-Требуется день перерыва, чтобы механические компоненты встали на свои места.
— Точность может пострадать, если пружины вашей станины слишком мягкие или если каретка/головка инструмента шатается.
-Требуется первоначальная калибровка/проверка двух дополнительных смещений по оси X.
-Вес портала может оказаться слишком большим для хотэнда, поддерживаемого только тепловыключателем, и я бы не рекомендовал его для такой установки. Я использовал свой с Phaetus Dragon, у которого хорошая структура поддержки.

Обновления:

-02 мая 2023 г. — Добавлена модель нижней опоры для гаек POM (18 мм между отверстиями, внешний диаметр трубки 12,7 мм).

Требования:

Аппаратное обеспечение:

-Микропереключатель типа D2F (восстановить рабочий от старой мыши)

Винты

-М3 12 мм х1
-М3 15мм х2
-M2 8 мм x2 (опционально, в зависимо��ти от типа переключателя)

Противовибрационная муфта или муфта Олдхэма (не тестировалась)

Программное обеспечение:

Прошивка Клипера

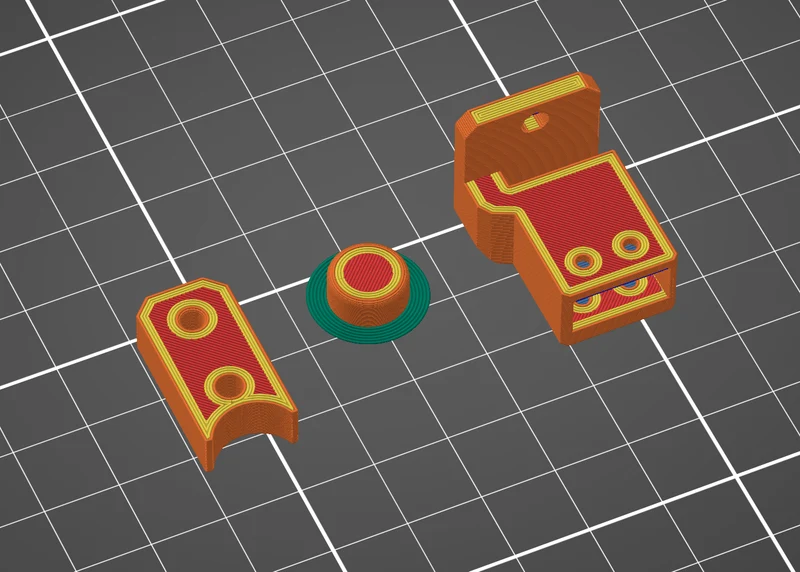

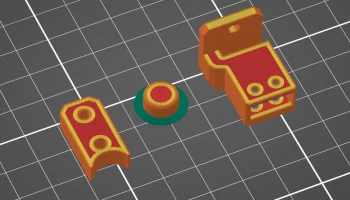

Настройки печати:

PLA (или лучше, для жесткости)

-0,2 мм высота слоя
-4 периметра
-5 верхних, 4 нижних слоя
-40% кубическое заполнение

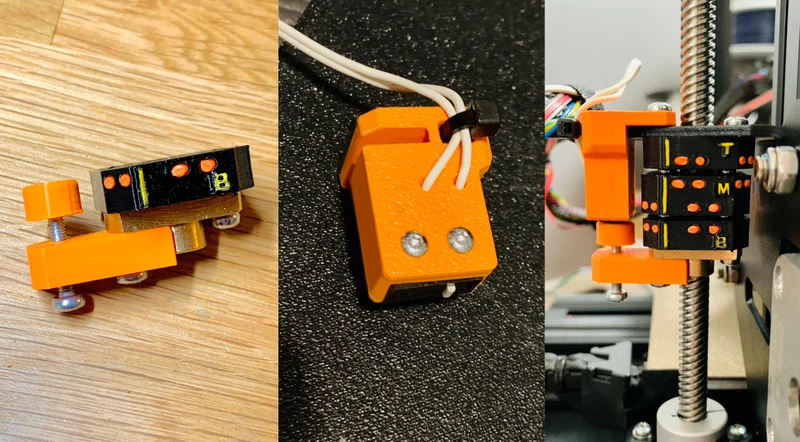

Сборка:

Нижняя часть

-Добавьте регулировочный винт M3 диаметром 15 мм в нижнюю часть и прикрутите к нему цилиндр платформы.
-Вверните нижнюю часть в латунную гайку Z, которая надета на стержень Z.

Верхняя часть

-Сломайте и почистите жертвенные перемычки для винтов М2.
-Вставьте тросы Z-стопа в два маленьких верхних отверстия и протяните их через нижнее.

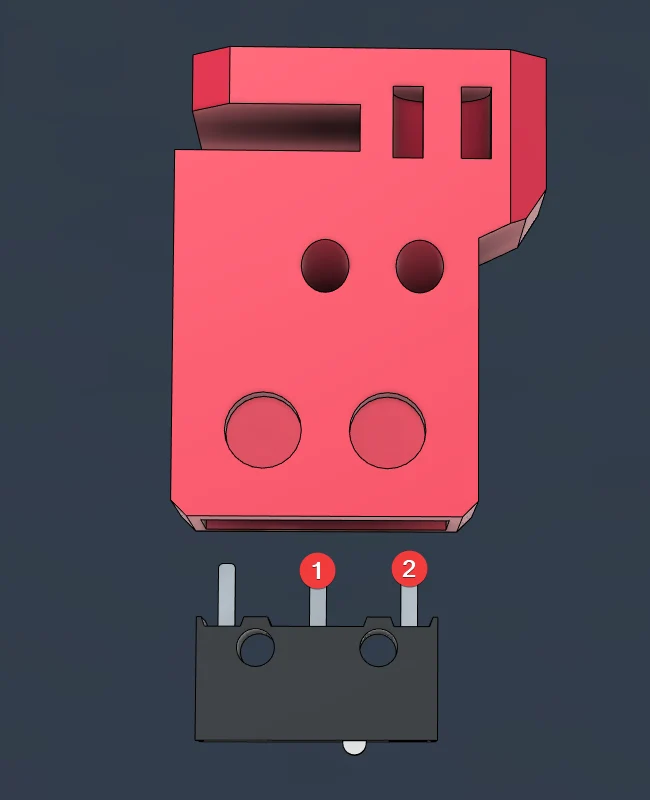

-Припаяйте провода к контактам, показанным ниже. Ориентация не имеет значения. Это «нормально разомкнутая» конфигурация коммутатора.

-Измерьте целостность выключателя. Цепь должна замыкаться при нажатии выключателя и размыкаться в противном случае.
-Вставьте переключатель в крепление. Еще раз измерьте целостность выключателя.
-Вставьте винты M2, которые обеспечивают дополнительную фиксацию переключателя.
-Закрепите кабель с помощью застежки-молнии, прикрепленной к верхнему прямоугольному отверстию.

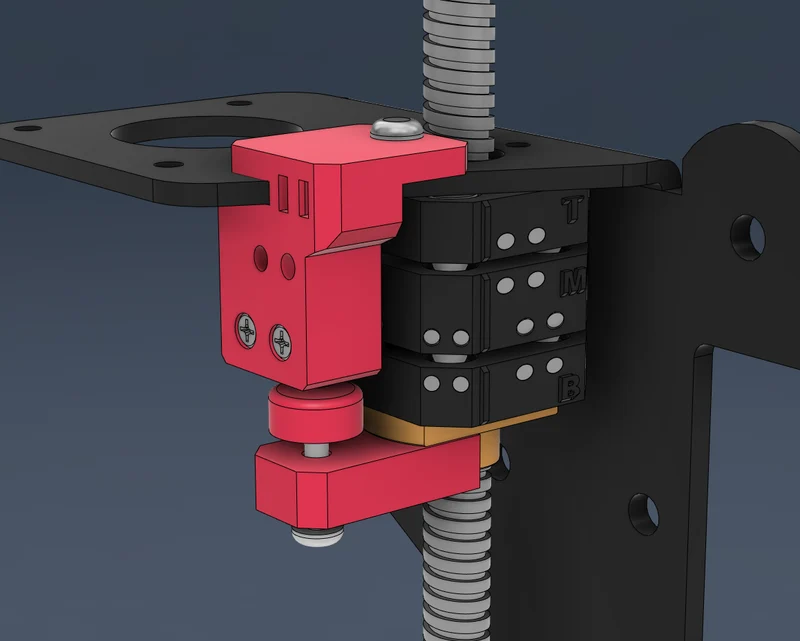

-Установите верхнюю часть на Z-портал и вставьте винт M3 12 мм в одно и то же монтажное отверстие, доходя до верхней части, предот��ращающей раскачивание.
-Затягивайте винт платформы до тех пор, пока переключатель не будет постоянно нажиматься под весом X-портала. Постарайтесь прицелиться так, чтобы расстояние было как раз в точке контакта. Отрегулируйте его так, чтобы он освобождался при осторожном поднятии насадки. Это можно будет настроить позже.

Настройка:

-Датчику требуется период обкатки, чтобы механические компоненты стабилизировались. Любая регулировка крепления переключателя требует некоторого времени на установку.
-Отрегулируйте смещение по оси Z. Проверьте, несколько раз вернув ось Z в исходное положение и выполнив бумажный тест. Вероятно, ситуация немного изменится во время периода обкатки.
— Запустите команду PROBE_ACCURACY зонда Klipper несколько раз в течение первого дня, чтобы облегчить период обкатки. Если точность страдает даже после периода обкатки и дальнейших регулировок, попробуйте другой переключатель с d.
