Защелкивающиеся хомуты для труб (версия B) - 20-200 мм - 0,8

Добро пожаловать в улучшенную версию моей конструкции зажима для труб с защелками, теперь с большим диаметром и дополнительными расстояниями до стены! Эта универсальная конструкция оптимизирована для процесса FFF с использованием различных нитей, обеспечивая быструю печать без поддержек при минимальном использовании материала. В результате получается функциональная и надежная деталь.

При печати PETG или ASA сила зажима достаточна для удержания труб вдоль стены без каких-либо дополнительных креплений. Для потолочного крепления или тяжелых труб предусмотрены отверстия для крепления хомута с помощью стяжки.

На этой странице проекта представлена ​​улучшенная версия B проекта. Обратите внимание, что размеры не такие, как у версии А, но вы все равно можете скачать более старые модели с исходной страницы.

Обновление от 13 августа 2024 г.: я добавил пример конструкции для Fusion, где вы можете увидеть, как изготавливаются зажимы такого типа. См. файл Clamp Extrusion example.f3d в конце раздела файлов модели.

Как распечатать хомут для труб

Пример проекта Prusa Slicer, LR2209B-… Print.3mf, доступен со всеми рекомендуемыми настройками. Не стесняйтесь использовать это или обратитесь к таблице ниже:

Ориентация: Распечатайте хомут на боковой стороне.
Размер сопла: 0,4 мм, 0,6 мм или 0,8 мм.
Высота слоя: 0,2 мм или соответствует размеру сопла.
Материалы нитей: рекомендуется PETG или ASA, подходит PLA.
Периметры: 3 периметра (важно!)
Заполнение: 0%
Профиль слайсера Prusa: «Скорость 0,2 мм»
Примечание по использованию PLA для этих зажимов

Хотя PLA можно использовать, он может быть не идеальным материалом для этой модели. Используйте PLA на свой страх и риск, поскольку детали, напечатанные с помощью PLA, могут со временем сломаться или деформироваться. Для очень легких нагрузок или декоративных целей может подойти PLA.

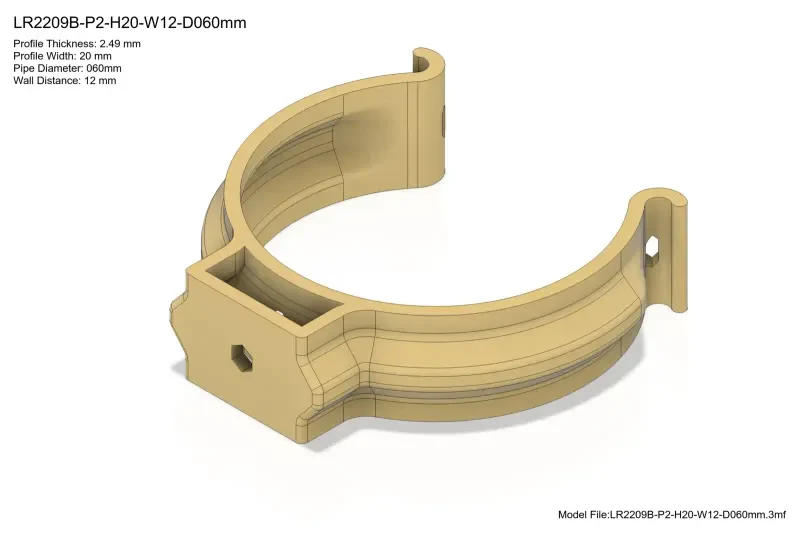

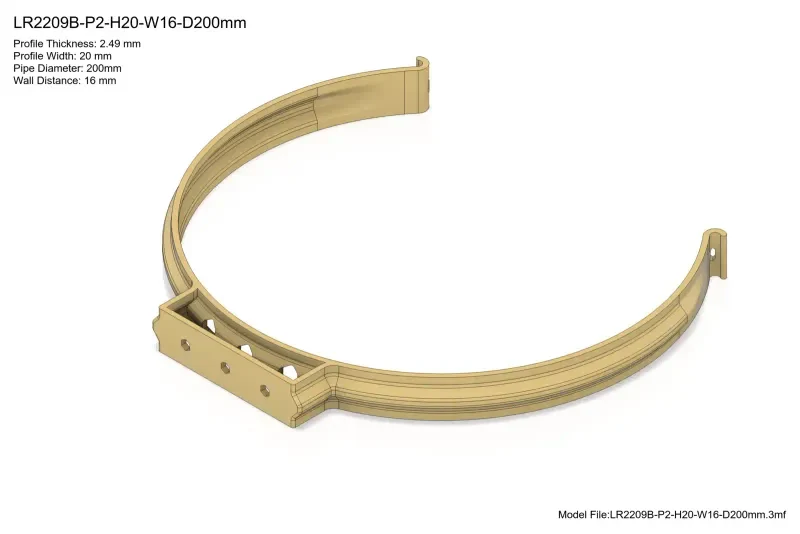

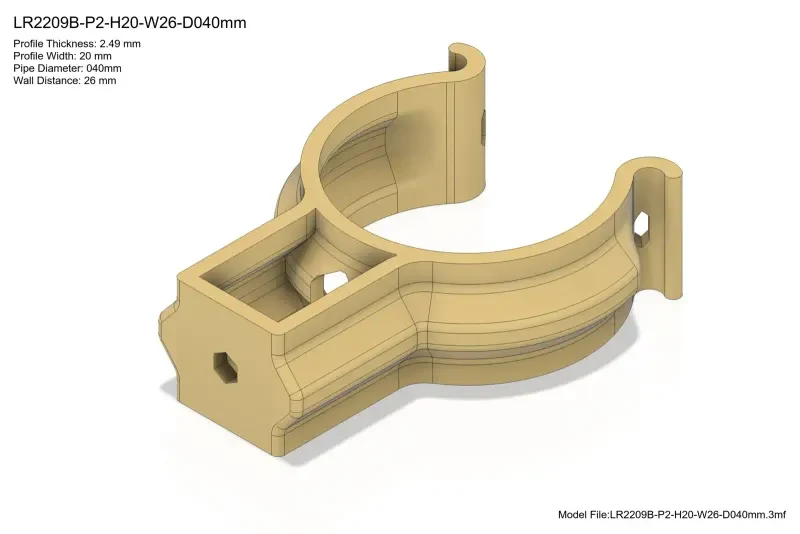

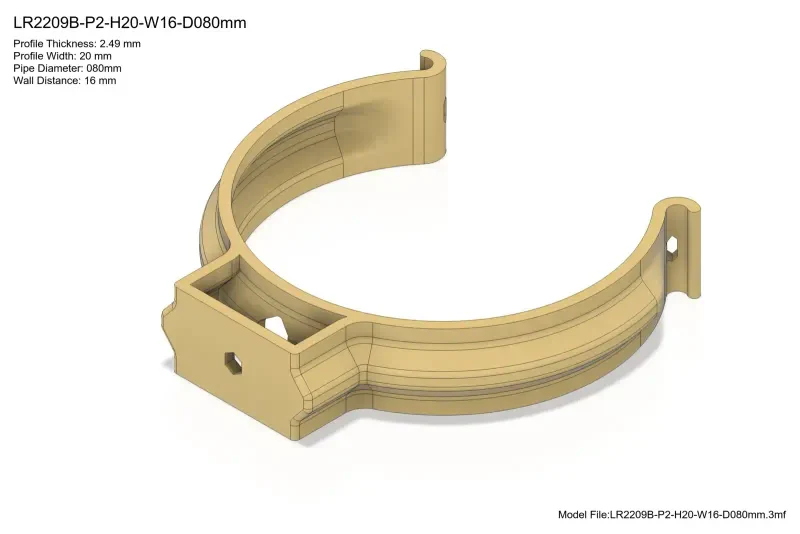

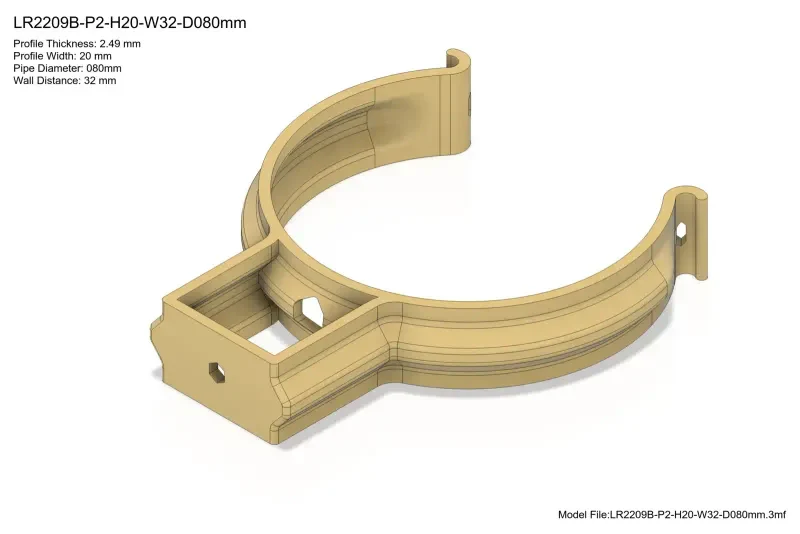

Размеры

Номер детали и имя файла имеют следующий формат:

LR2209-P<...>-H<...>-W<...>-D<...>.3мф

Диаметр трубы (Д)

Диаметр трубы указывается числом и его единицей измерения. Доступен ряд метрических и дюймовых размеров труб.

Эти значения охватывают широкий диапазон стандартных диаметров труб. Казалось бы, необычные цифры обусловлены тем, что британские размеры основаны на значениях NPS, а метрические — примерно на значениях DN для пластиковых труб.

Расстояние до стены (Вт)

Расстояние от стены указано в миллиметрах. Он представляет собой расстояние между трубой и стеной после установки.

Ширина профиля (В)

Ширина профиля указывается в миллиметрах. Все модели на этой странице проекта имеют ширину 20 мм.

Толщин�� профиля (P)

Толщина профиля обозначается символическим числом. Все модели на этой странице проекта имеют толщину 2, что соответствует 2,54 мм.

PDF-каталог с подробной информацией о модели

Для этого проекта доступен подробный каталог в формате PDF, предоставляющий удобный справочник по всем файлам моделей. Каталог включает иллюстрации и подробную информацию для каждого файла, а также ра��меры и полезные таблицы, позволяющие быстро найти идеальную модель, соответствующую вашим конкретным требованиям. Этот ценный ресурс позволяет вам легко просмотреть коллекцию и выбрать наиболее подходящий зажим для ваших нужд.

PDF-файл с каталогом вы найдете в разделе «Другие файлы».

Пример дизайна для Fusion

В разделе файла модели вы найдете файл Clamp Extrusion example.f3d для Fusion. Он демонстрирует, как создать зажимы такого типа, и служит хорошей отправной точкой, если вы хотите интегрировать эти зажимы в свои собственные конструкции.

Как использовать хомут для труб

Чтобы обеспечить равномерное распределение давления под головкой шурупа, сдвиньте сбоку металлическую шайбу и закрепите шуруп, как показано на рисунке ниже. Это предотвращает погружение головки винта в отверстие и возникновение боковых сил, которые могут вызвать трещины вдоль напечатанных слоев.

Чтобы максимально эффективно использовать этот хомут для труб, следуйте следующим рекомендациям:

Всегда используйте винты с линзой, плоской или круглой головкой.
Не используйте винты с потайной головкой.
Всегда подкладывайте металлическую шайбу под винт.
Используйте шайбу, которая в идеале покрывает как можно большую часть плоской поверхности.
Не перетягивайте стяжку-молнию. Это сделано для того, чтобы держать зажим закрытым, а не создавать давление. Заключение
