Параметрический генератор плат SKADIS............

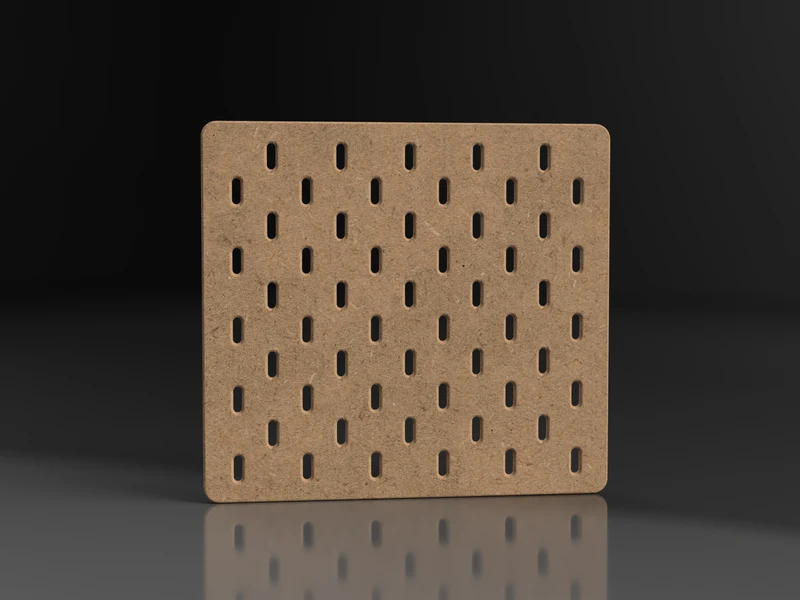

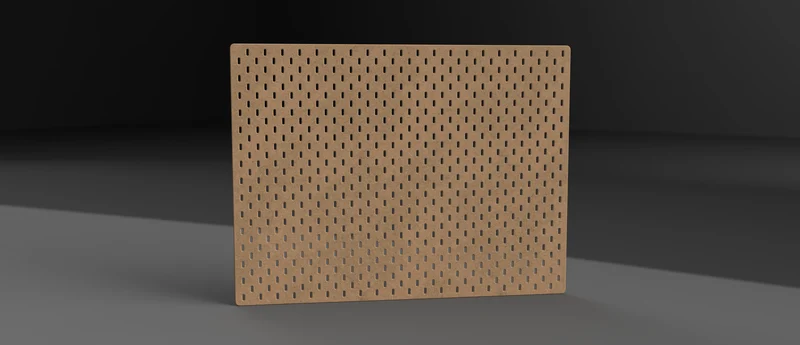

Я видел здесь несколько моделей перфорированной доски SKADIS для печати, и мне понравилась эта идея. Однако размеры многих моделей не соответствовали моему принтеру или предполагаемому назначению. Я решил создать простой в редактировании параметрический файл для создания любого размера SKADIS, который вам нужен. Вы также можете экспортировать линии периметра в формате DXF для лазерной резки и работы с ЧПУ, используя эскиз «Экспортируемый DXF».

Версия OnShape (новая/текущая)

Доступ здесь!

В марте 2025 года я перестроил этот генератор с нуля, чтобы использовать OnShape вместо Fusion 360.

Это означает, что вам не нужно устанавливать какое-либо программное обеспечение для настройки или изменения размера модели. Он по-прежнему имеет открытый исходный код, и вы можете изменить его с помощью OnShape, который можно использовать бесплатно. Мне также нравится OnShape гораздо больше, чем Fusion 360.

Все, что вам нужно для изменения модели, находится здесь в левом верхнем углу.

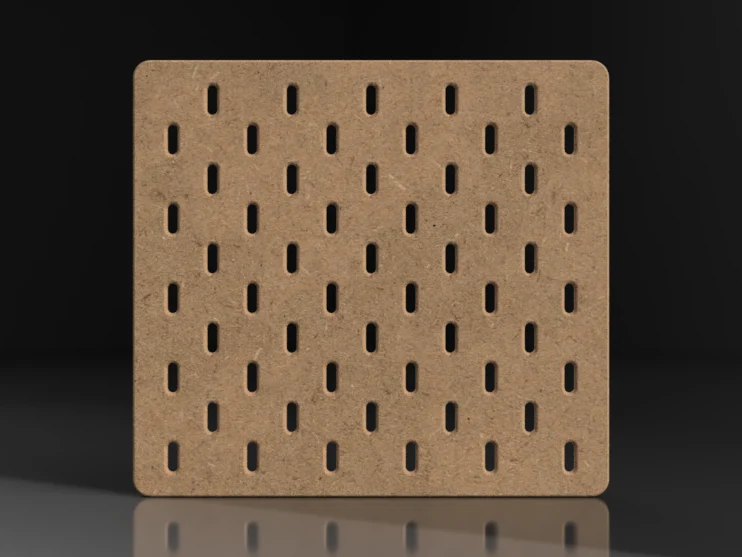

И теперь, когда я переделал это в OnShape, вы можете изменить схему начала отверстий!

Например,

Вы также можете легко ремиксовать это в OnShape, либо создав это в новом документе, либо встроив прямо в новую студию деталей. У него есть несколько полезных соединителей Mate, позволяющих правильно привязать его к тому месту в документе, которое вам нужно.

Версия Fusion 360 (старая)

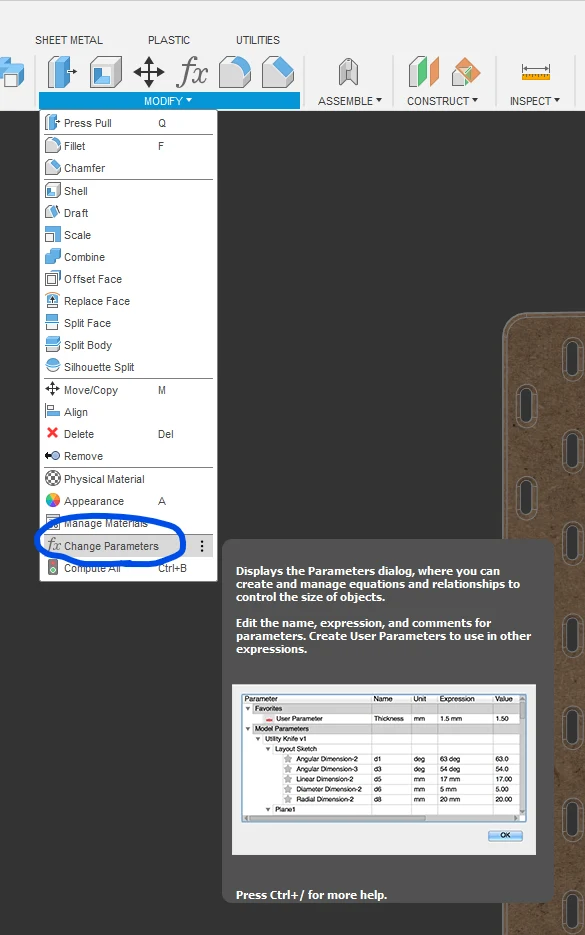

Все, что вам нужно редактировать, находится в меню «Параметры».

«Избранные» записи — это управляющие размеры:

Столбцы

Строки

Расстояние со стороны

Расстояние от верха

ДоскаТолщина

Остальным переменным, таким как толщина, интервал и размеры скруглений, также присваиваются имена и их можно редактировать.

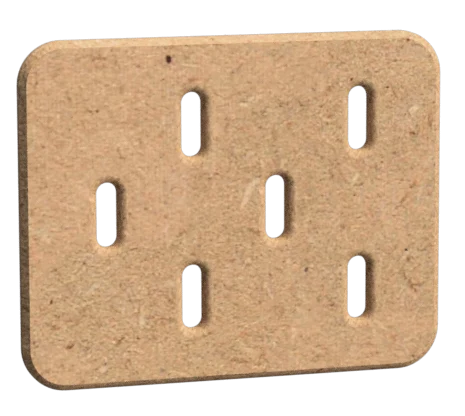

Файл также поддерживает нечетное количество строк/столбцов!

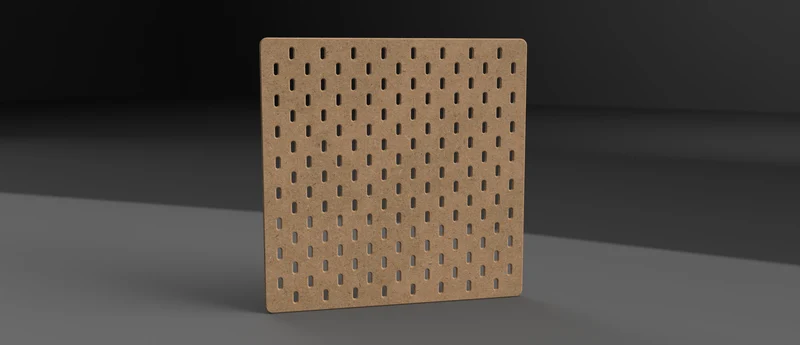

Вот пример доски с 17 столбцами x 17 строк.

Если вы считаете это полезным, пожалуйста, оставьте чаевые! (Используя кнопку монеты вверху)

Обновление V29 (21 сентября 2022 г.):

Я переработал файл и добавил пару вещей:

Доска Skadis теперь существует в виде отдельного компонента для облегчения ремиксов.

Я скосил внешний край, чтобы сделать его немного более дружелюбным.

Я назвал некоторые шаги для облегчения анализа

Теперь существует эскиз под названием «Exportable DXF» для лазерной резки и работы с ЧПУ.

Обновление V32 (23 сентября 2022 г.):

Я немного поработал над файлом, чтобы очистить некоторые шаги и сделать измерения более точными.

Я сделал начало координат в центре доски, а не в верхнем левом углу. При этом из файла также будет удален ненужный эскиз. (больше нет эскиза центроплана)

Радиус скругления углов был назван и теперь соответствует скруглению 9 мм, которое используется в досках Skadis производства IKEA, вместо скругления 10 мм из предыдущей версии.

Обновление V35 (5 декабря 2022 г.):

Исправлен привередливый эскиз (закругленный внешний край).

По умолчанию показаны внешние размеры

Повторная работа с использованием OnShape (19 марта 2025 г.):

Поскольку OnShape — лучшее решение, я перестроил его в OnShape с нуля.

Никакой установки не требуется,

Добавлен расчет SlotTolerance и Max-Area (15 января 2026 г.).

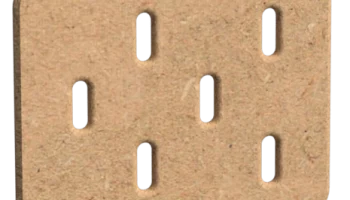

SlotTolerance позволяет сделать слоты немного больше, чтобы в них было легче вставлять аксессуары. Я установил значение по умолчанию 0,015 мм, то есть ширина прорези будет равна 5,03 мм.

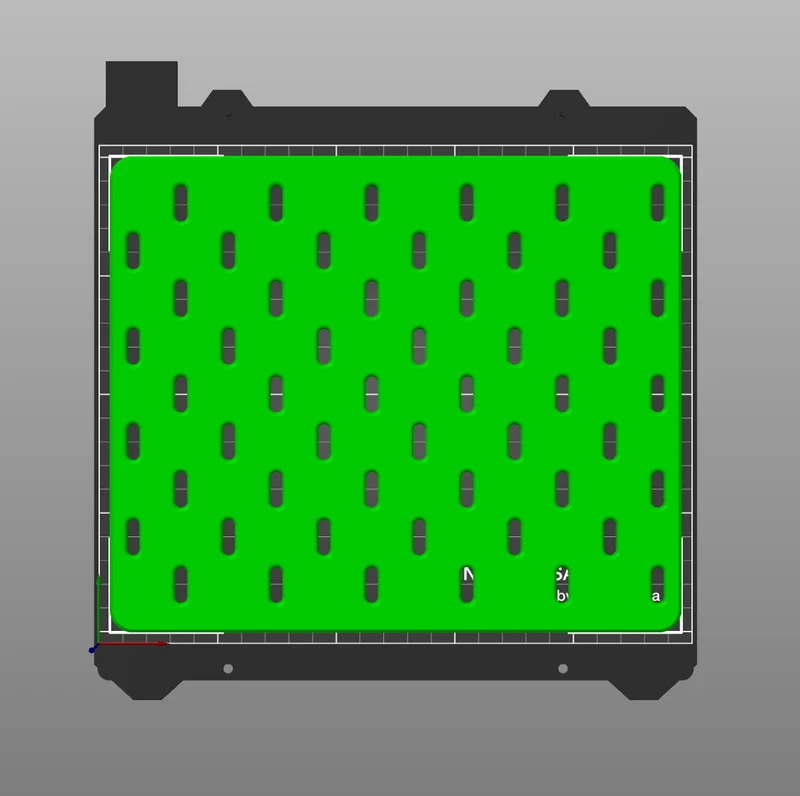

Расчет максимальной пло��ади был серьезно переработан. Теперь вы можете ввести размеры области сборки, и система Skadis сгенерирует плату, которая поместится в этой области.

Добавлены некоторые настройки для распространенных принтеров.
