Плинтус RAK Wireless Wisblock 19007

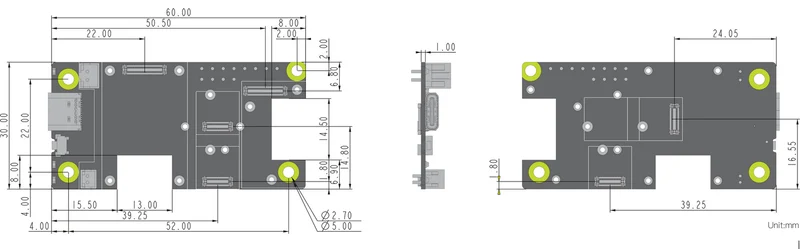

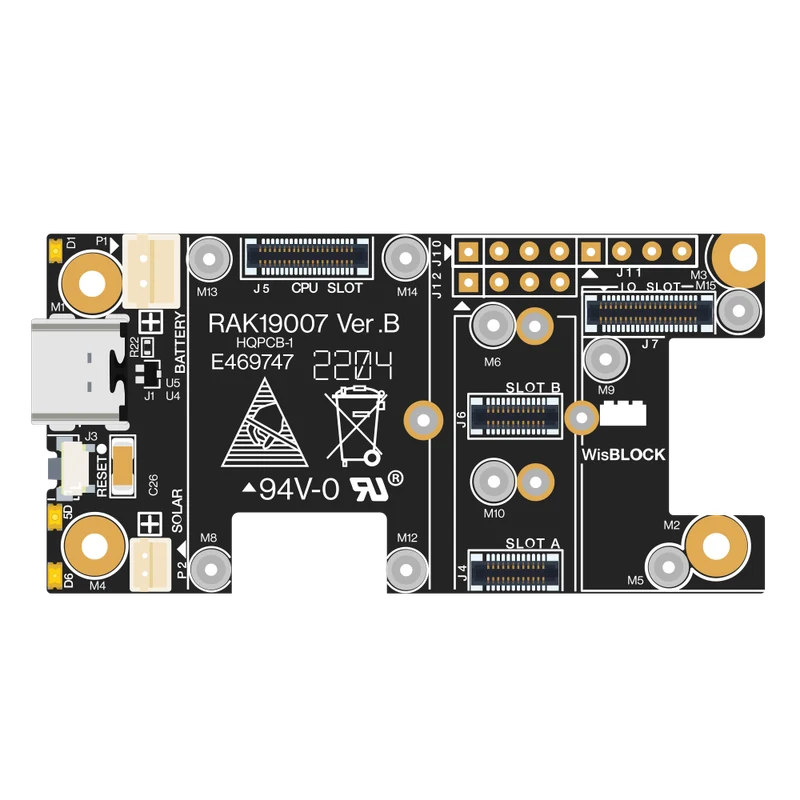

Это воссозданная базовая плата RAK Wireless 19007 Wisblock. В нем указаны общие размеры платы и необходимые зазоры, чтобы помочь вам создать корпус с правильно расположенными монтажными отверстиями и внутренними размерами, чтобы он подходил. Вся доска не заполнена. Толщина модели составляет 1 мм, что соответствует толщине 3D-печатной схемы. Он также содержит блок для порта USB-C, поэтому вы можете совместить его с краем корпуса, если вы не используете перегородку. Я просто следовал размерам, предоставленным RAK Wireless, и распечатал версию на 3D-принтере (без нижнего зазора для удобства печати) для проверки. Я включил файл .3mf, если вы хотите распечатать его самостоятельно, но у него нет нижних зазоров или USB-C, поскольку это было сделано только для того, чтобы отверстия совпадали. Если вы хотите экспортировать свой собственный файл .3mf, используйте предоставленный файл freecad для экспорта своего собственного. Я сделал это просто потому, что не смог найти 3D-изображение самой платы. сходить с ума ♂

Ссылка на документацию Wisblock RAK19007:
https://docs.rakwireless.com/product-categories/wisblock/rak19007/datasheet/
