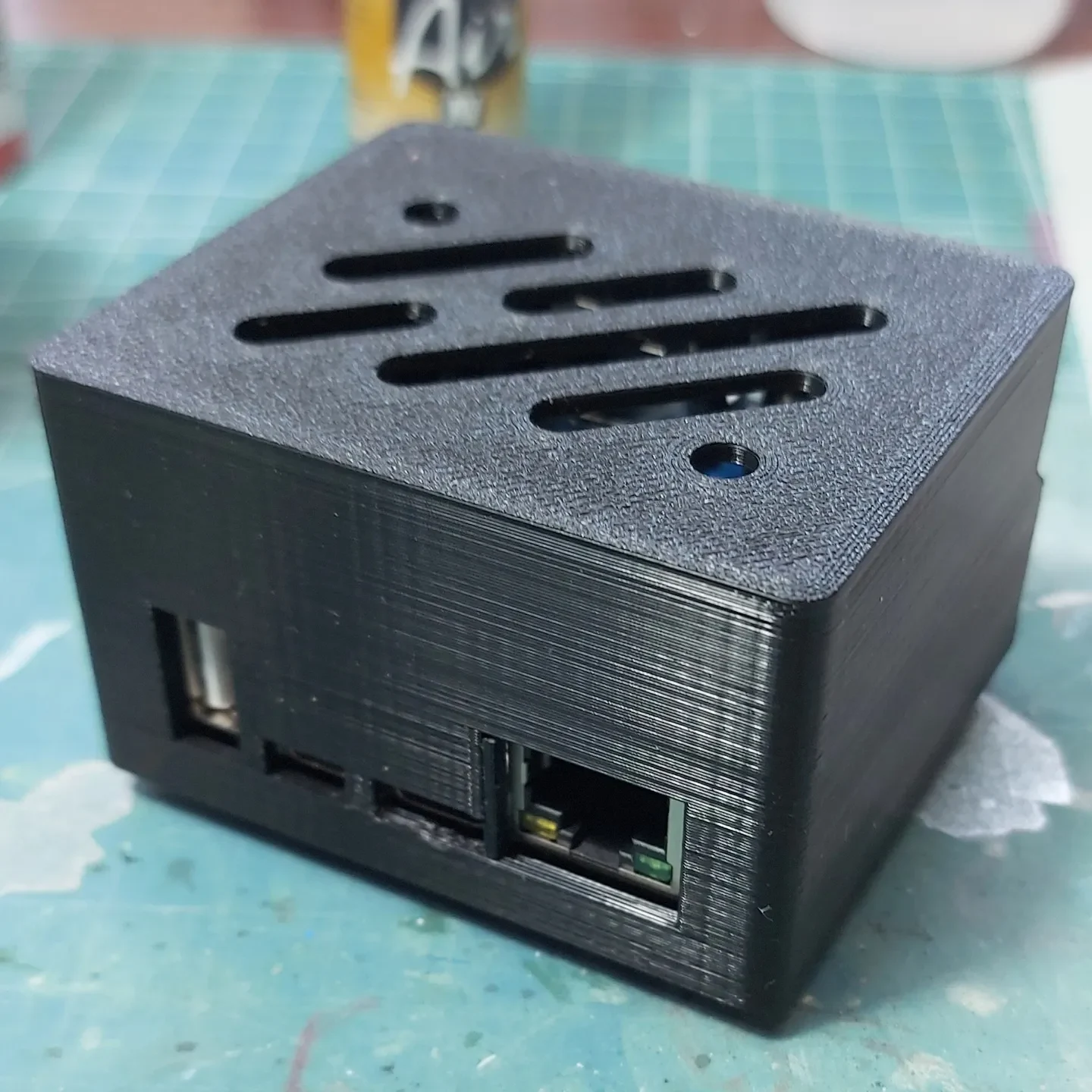

OrangePi Zero 2 + корпус расширения

Корпус для OrangePi Zero 2 с стойками для платы расширения. Предназначен для использования 6 винтов M3 с плоской головкой диаметром 12 мм для фиксации платы (но подойдут более короткие или длинные винты, не менее 8 мм?). Также подойдет обычная доска, но она для нее слишком высокая.

Для печати вам нужно распечатать верхнюю, нижнюю и 2 прокладки (для защиты дочерней платы). При использовании пошагового файла детали п��идется разделить и повернуть. Предназначен для ширины строки 0,4 и высоты строки 0,28, но другие должны работать нормально. Опоры не требуются, но на некалиброванных принтерах выступ может быть ненадежным.

Для сборки:

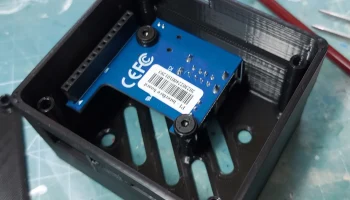

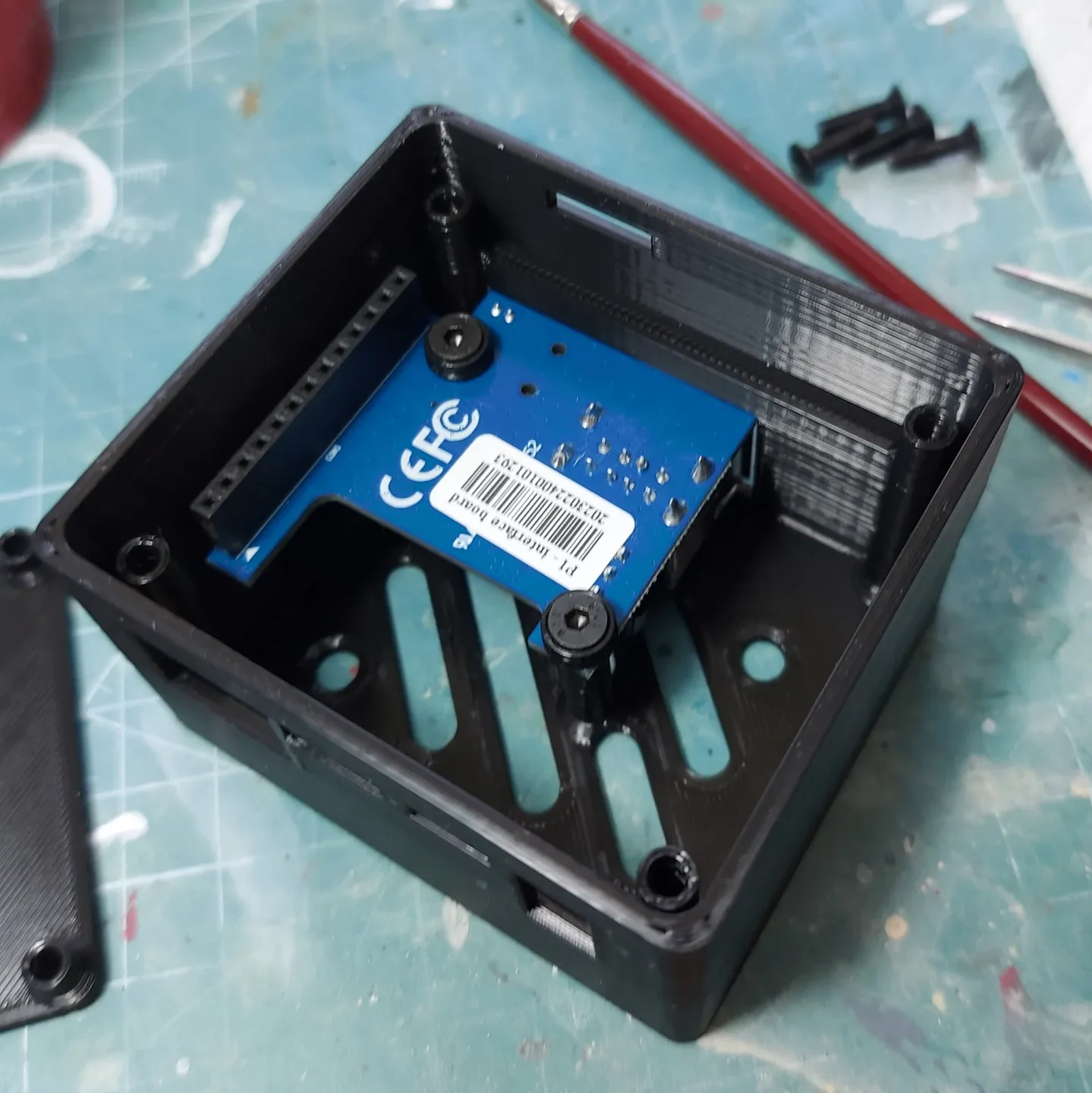

Сначала вставьте плату расширения в верхнюю часть, 2 порта USB должны плотно защелкнуться в ее отверстии.
Вверните 2 винта M3 в проставки, а затем в ��лату расширения.
При использовании беспроводной связи подключите антенну к Zero2 и проденьте ее через вентиляционные отверстия сверху.
Осторожно подключите Zero2 к плате расширения, затем закройте нижнюю часть. Привинтите 4 винта M3.

Не стесняйтесь вносить изменения в файл Fusion 360, все переменные определены как пользовательские переменные. Для хорошей посадки винта значение «с поправкой на отверстие» может потребоваться изменить на +-0,1 мм в зависимости от допусков вашего принтера.
