Куб OrangePi Zero LTS

Это корпус для одноплатного компьютера Orange Pi Zero LTS.

Мы используем их со специальным экраном, который включает в себя радиомодуль SA818 и несколько светодиодов, но он подходит для большинства экранов, площадь которых не превышает площади платы Orange Pi Zero.

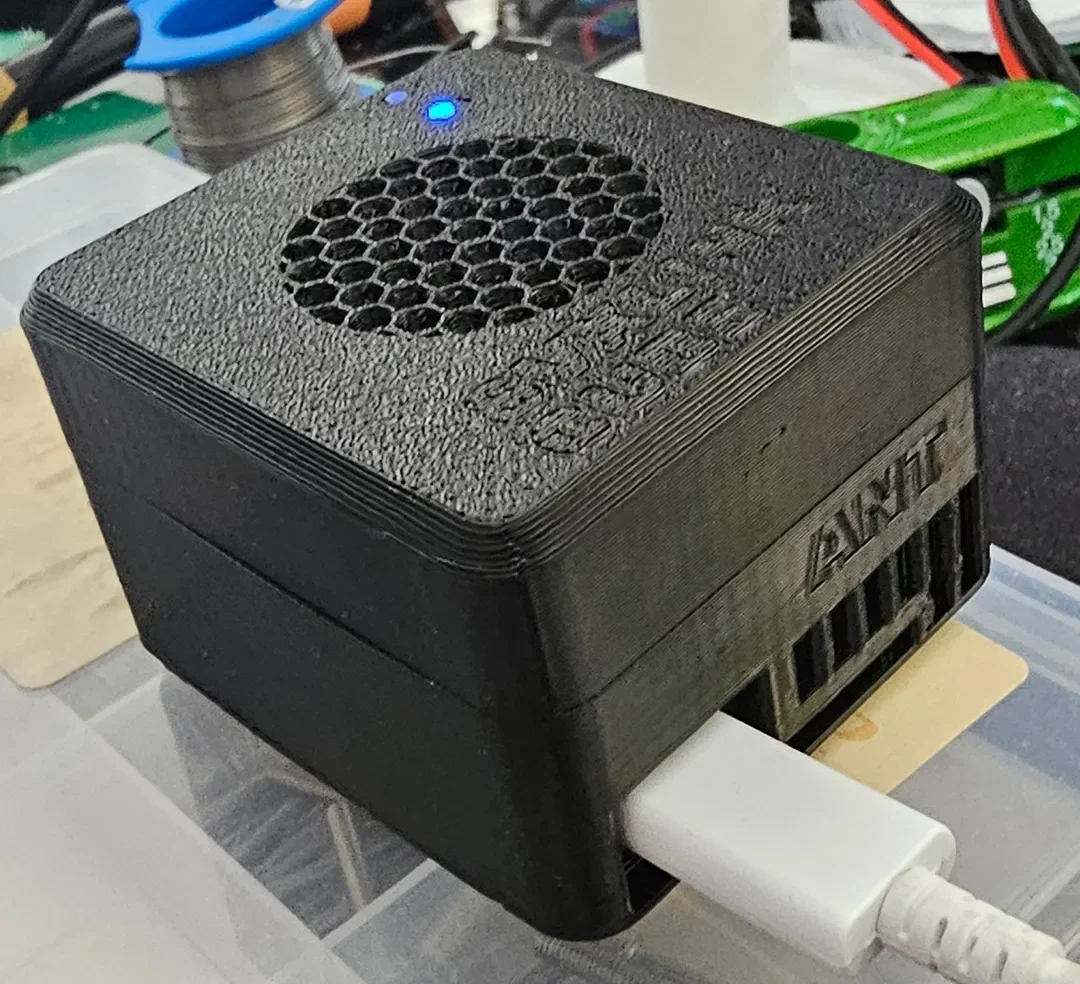

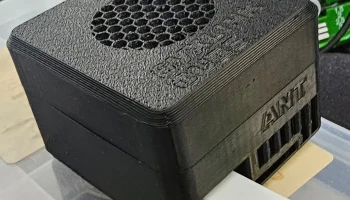

Вмещается вентилятор размером 30х30х10 мм, в отверстия вентилятора входят шипы (при необходимости их можно немного расплавить паяльником для более плотного прилегания).

Включен исхо��ный файл Fusion360, поэтому вы можете изменить текст сверху и сбоку по своему усмотрению.

В комплекте версия топа без отверстия для вентилятора. Вы можете использовать это для создания решетки вентилятора, добавив в слайсер сетку-модификатор, которая не печатает верхние/нижние слои в этой области. Это позволяет гораздо быстрее печатать решетку вентилятора и позволяет выбрать тип решетки, изменив рисунок заполнения.

Настройки печати:

Никаких подставок, максимальное охлаждение. Напечатано из PLA и ABS для проверки на Voron 2.5 и Bambulab A1.

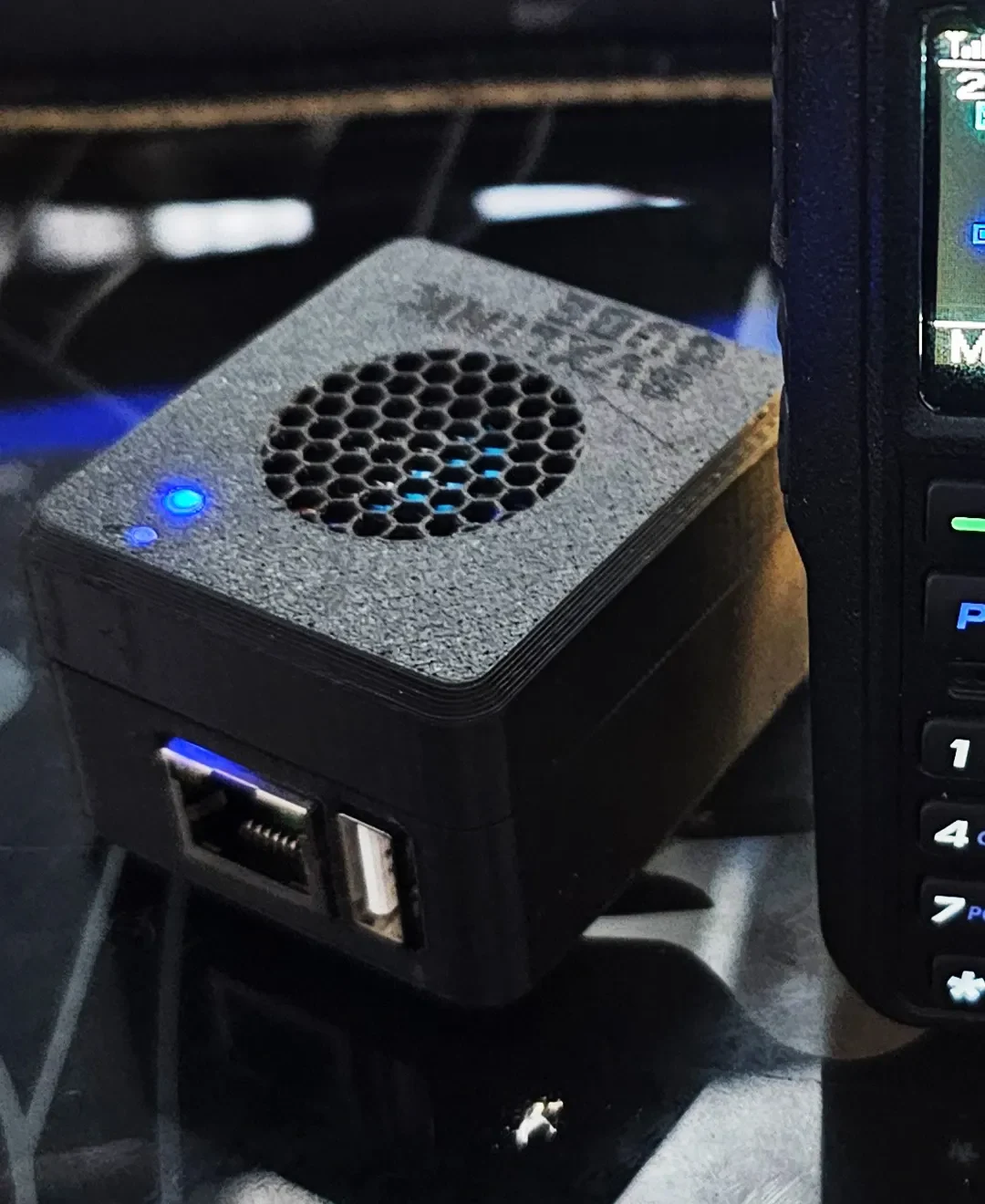

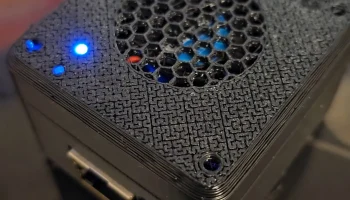

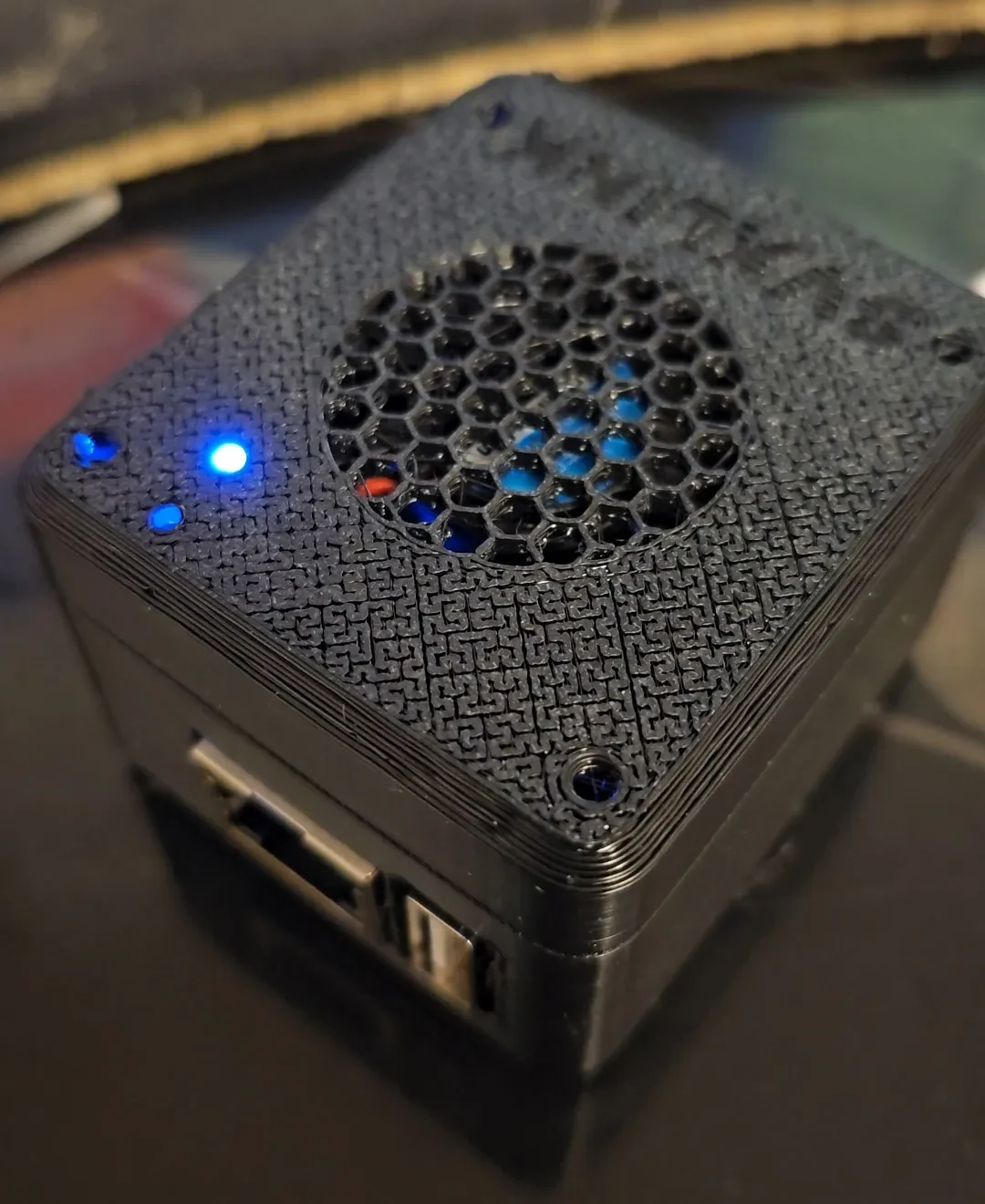

Световоды: если вы используете наши специальные платы SVXLINK, вы можете вставить два куска прозрачной нити диаметром 1,75 мм (я использовал PETG) в два канала, предусмотренные в верхней части, чтобы они служили световодами для двух светодиодов на нашей плате.

Спецификация:

4шт. Вставки для термофиксации M2,5 / M2 (они находятся в верхней части)

4шт. Винты M2,5/M2, 25-30 мм вполне подойдут.

ОБНОВЛЕННАЯ ВЕРСИЯ:

сделал текст глубже
вентилятор повернут на 45 градусов в обеих версиях для размещения провода разъема SMA
исправлены мелкие ошибки и некрасивые детали

Если вы делаете полезные ремиксы, пожалуйста, размещайте их на Printables!
