Корпус OrangePI 5 с цинком-V

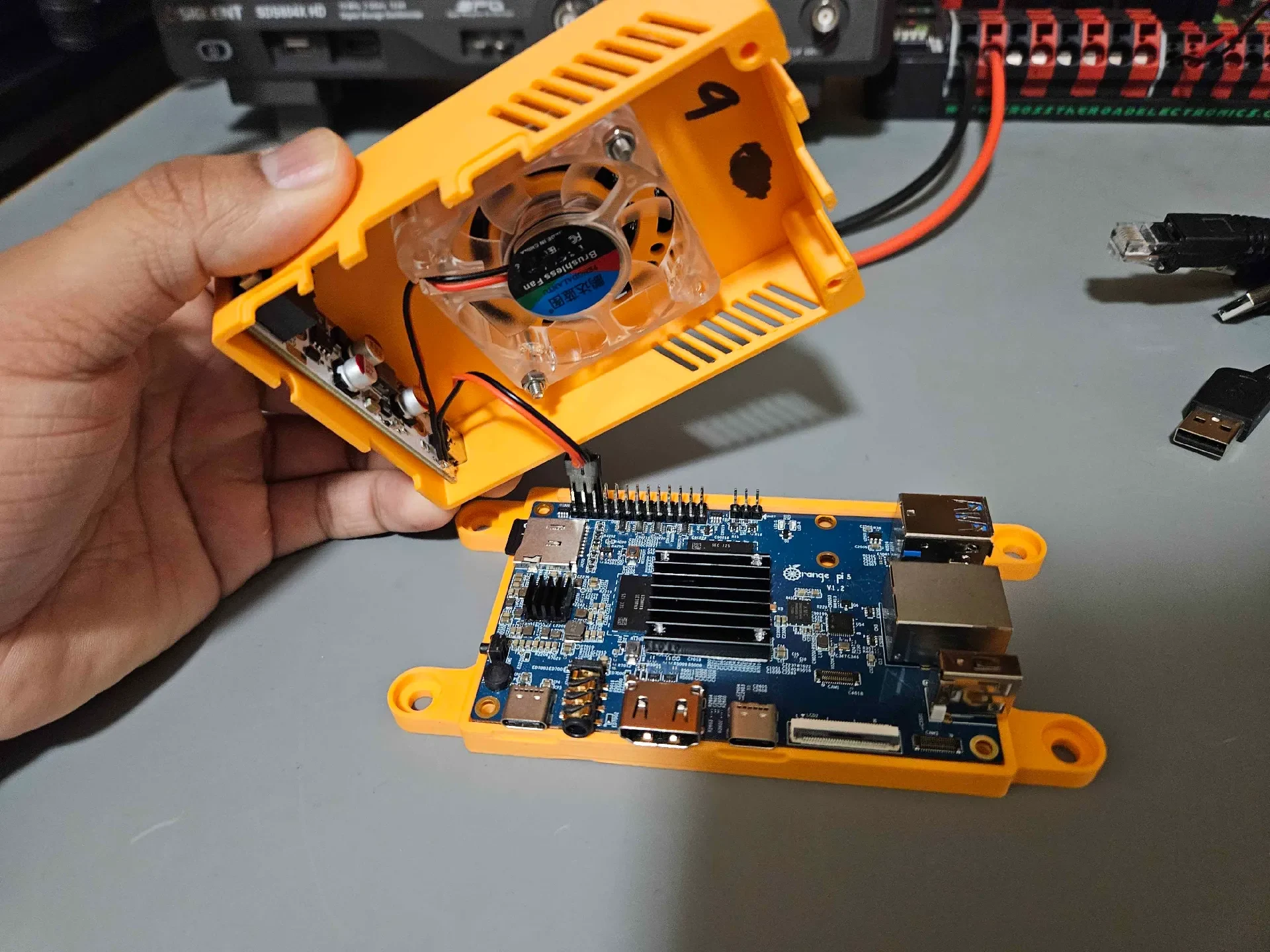

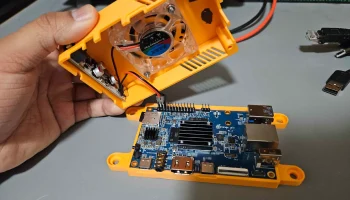

Это корпус OrangePI-5, предназначенный для использования регулятора Redux Robotics ZINC-V.

Инструкция по сборке здесь.

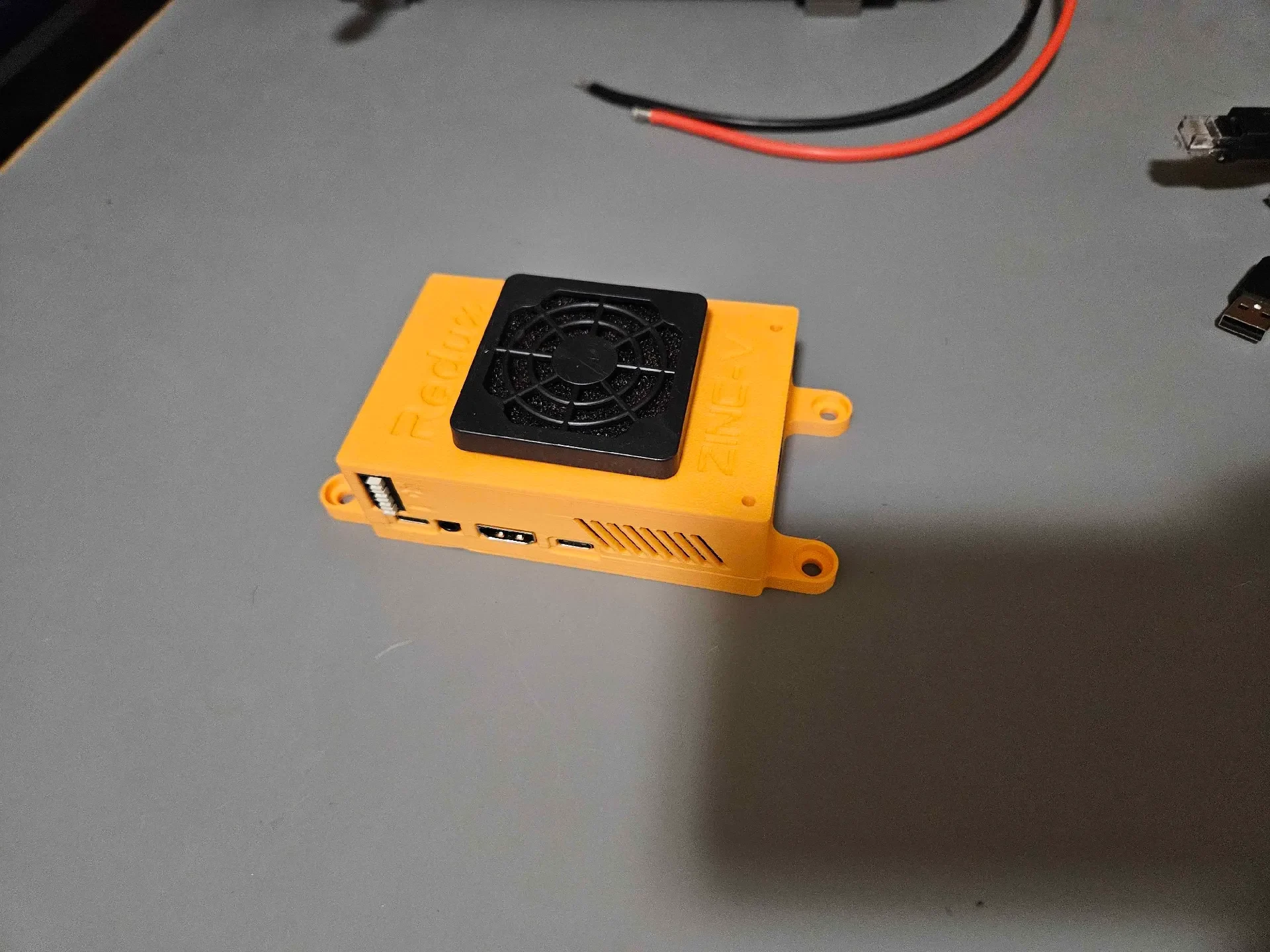

Он предназначен для использования вентилятора диаметром 40 или 50 мм и толщиной 10 мм и вентиляторного фильтра. Для сборки потребуется следующее оборудование:

2x #4-40 x 5/16 дюйма
Либо:
2 винта #4-40 1-1/8 дюйма (только внешний корпус)
2 винта #4-40 1-1/4 дюйма (только внутренний корпус)
4 гайки № 4-40
Необязательно:
1 гайка M2 (только внешний корпус, для фиксации разъема USB-C)
2 винта 4-40 x 3/16 дюйма (только внутренний корпус, для фиксации цинка-V)
2 винта 4-40 x 3/16 дюйма (только внутренний корпус, для фиксации цинка-V)

Кроме того, вам понадобится:

Радиатор (рекомендуется для всех случаев)
Вентилятор 5010 или 4010
Фильтр вентилятора 5010 или 5010

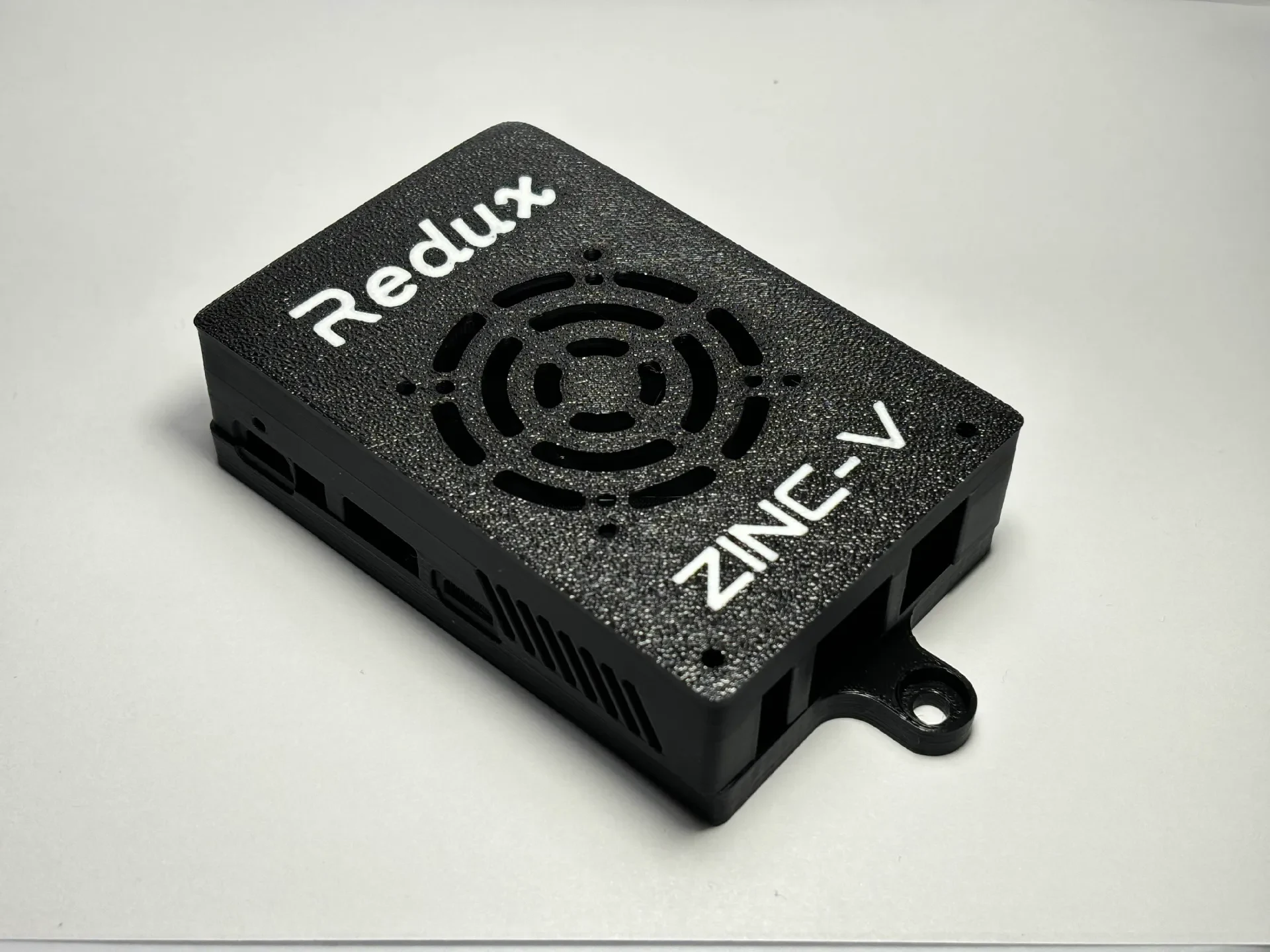

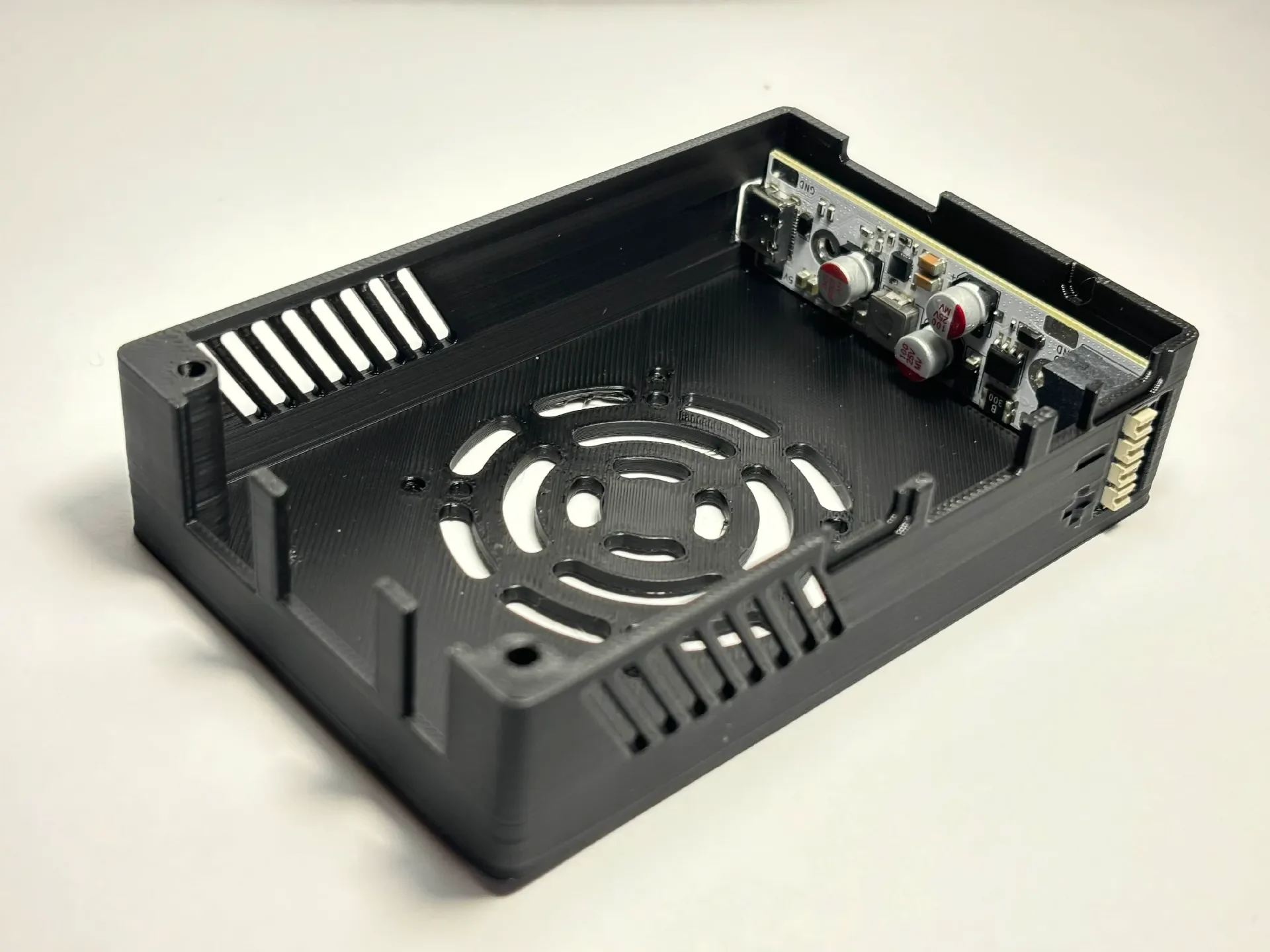

Включено три варианта. Внутренний или внешний Zinc-V зависит от того, находится ли Zinc-V внутри корпуса или снаружи с помощью фиксирующего кабеля USB-C. Вентилируемый или невентилируемый контролирует наличие отверстий для вентиляторов и вентиляционных отверстий на боковой стороне корпуса. Невентилируемый вариант полезен, если SBC должен быть полностью герметичен.
