Перемещение антенны модуля OrangeRX JR...
17.02.2015 Примечание по быстрому обновлению: по мнению пользователя Porksmash, похоже, что HobbyKing обновил свой оранжевый модуль Tx, чтобы исключить микрокоаксиал как часть внутренней конструкции и тем самым уничтожить этот хак. Тем не менее, вы можете купить микрокоаксиальный кабель диаметром 70 мм и соответствующую антенну 2,4 ГГц на сайте Aloft Hobbies.com и припаять микрокоаксиальный кабель непосредственно к плате (сигнал и экран). Вам придется снять разъем тока, чтобы попытаться сохранить правильные характеристики сигнала. Если ты это сделаешь,!!! обязательно проверьте дальность!!! Используйте горячий клей, чтобы зафиксировать коаксиальный кабель на месте, как только у вас будет работающая и проверенная система. Существует вероятность того, что, если все сделано неправильно, модуль передатчика может перегореть во время полета, и вы потеряете контроль над своим самолетом. (т. е. вам необходимо проверить диапазон до и после мода, чтобы гарантировать, что передаваемый сигнал будет таким же сильным после мода.) Лично на этом этапе я бы перешел к хаку модуля Spek и оставил этот позади. Поскольку у меня нет нового модуля, я не могу проверить или обновить модель, если светодиод и переключатели сместились и больше не совпадают с крышкой.

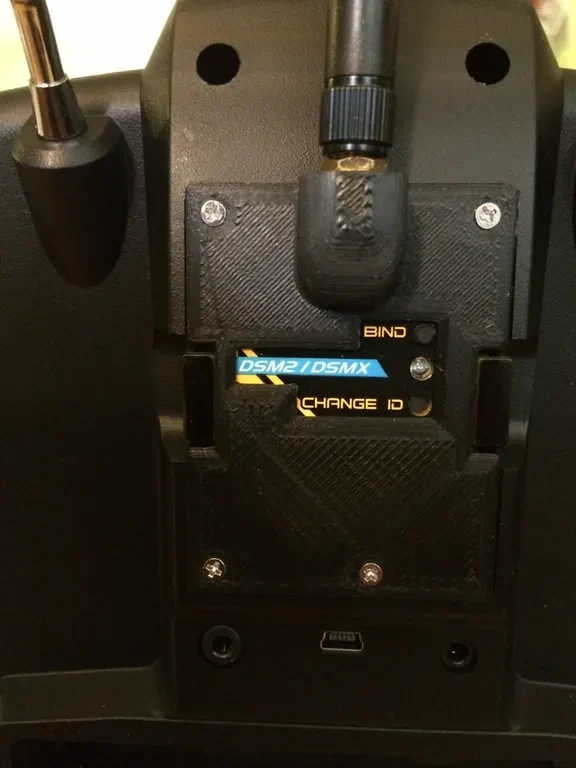

Я перешел с DX7 на FrSky Taranis X9D, но мне все еще нужно поддерживать все оборудование и самолеты BnF, которые у меня уже есть. Ответ — модуль передатчика в стиле JR, поддерживающий протокол DSM2. Я решил попробовать версию OrangeRX. В стандартной комплектации этот модуль имеет антенну, выступающую в нижнюю часть передней части модуля, что может вызвать затенение антенны передатчика. Решение: переместите антенну в верхнюю часть модуля. Это также решает другую проблему; в том виде, в котором он был куплен, он не помещался в корпус передатчика Taranis, теперь подходит.
Разъем антенны находится на коротком кабеле, поэтому его легко изменить. Отсоедините, отвинтите, вставьте его в печатную часть, просверлите отверстие в верхней части лицевой панели OrangeRX, чтобы пропустить антенный кабель, снова подсоедините и снова соберите все вместе. Работает отлично.
Включены файлы ViaCAD, Object File и STL.
Одно предостережение: не допускайте резких изгибов, складок, пережатий… Антенный провод. Его маршрут должен состоять из максимально прямых и пологих поворотов. Это мини-коаксиальный кабель, и его характеристики и мощность передачи изменятся (уменьшятся), если вы не будете аккуратно прокладывать его.
Следующим шагом будет распечатка корпуса для специального модуля DSM2/DSMX с использованием сборки передатчика, полученной из DX4e. Это обеспечит встроенную автоматическую функциональность DSM2 / DSMX с мощностью передачи в полном диапазоне (200 мВт вместо 100 мВт), привязку самолета через радиоинтерфейс вместо кнопки на задней панели и возможность сопоставления моделей с использованием реальных частей спектра. Следующая версия предназначена для таких передатчиков, как Taranis, использующих только последнюю выпущенную версию OpenTx, поскольку для ее работы требуются специальные программные функции. (Другие кастомные прошивки могут подойти, но я буду использовать именно эту). Если вам интересно, следите за моими следующими публикациями. Я приложу полную инструкцию по сборке.
