Магнитное крепление OrangePi Zero 2 для Prusa CORE One...

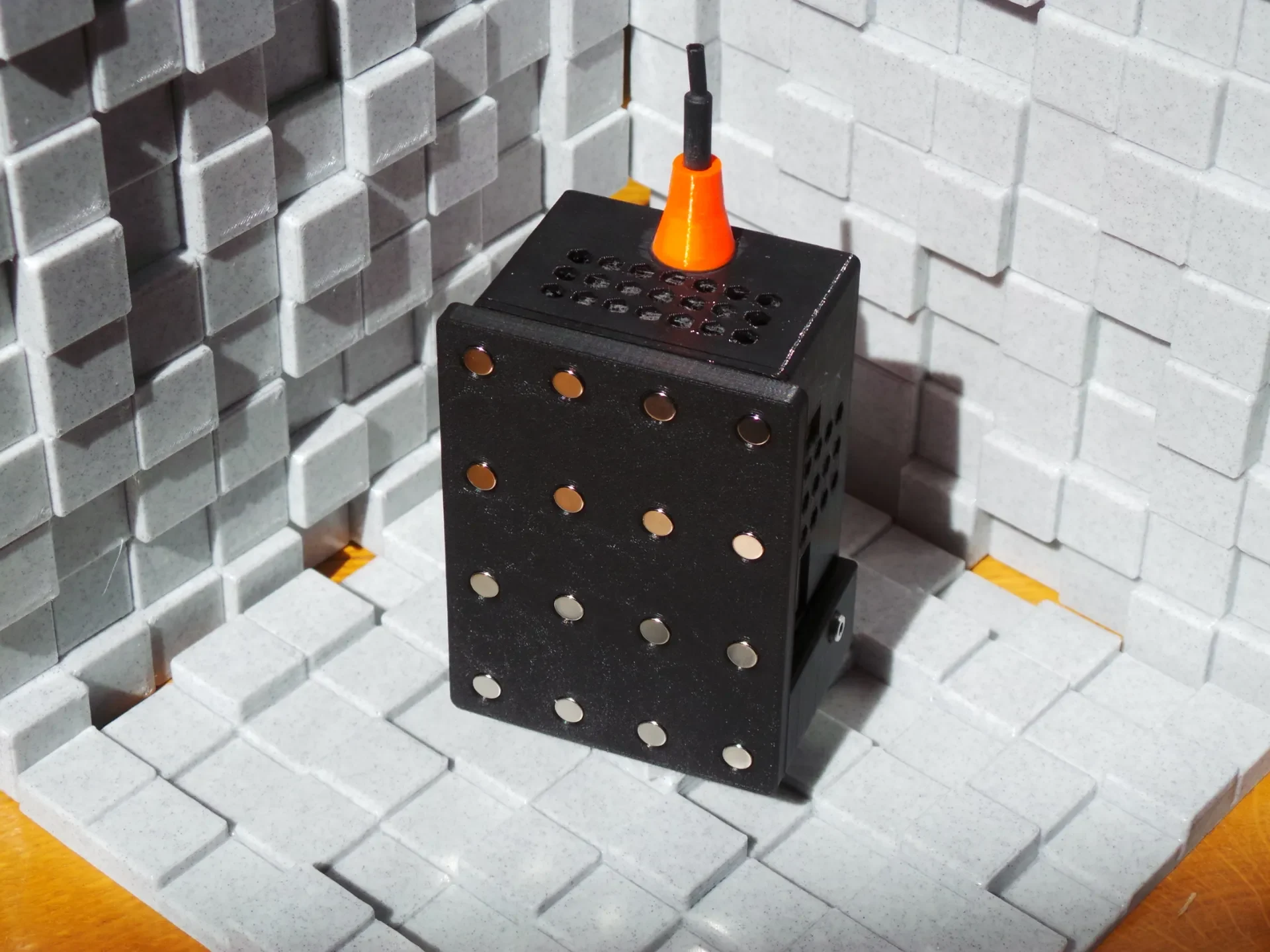

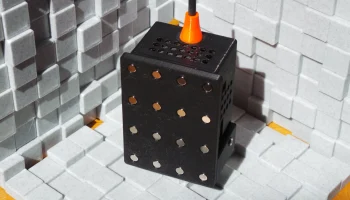

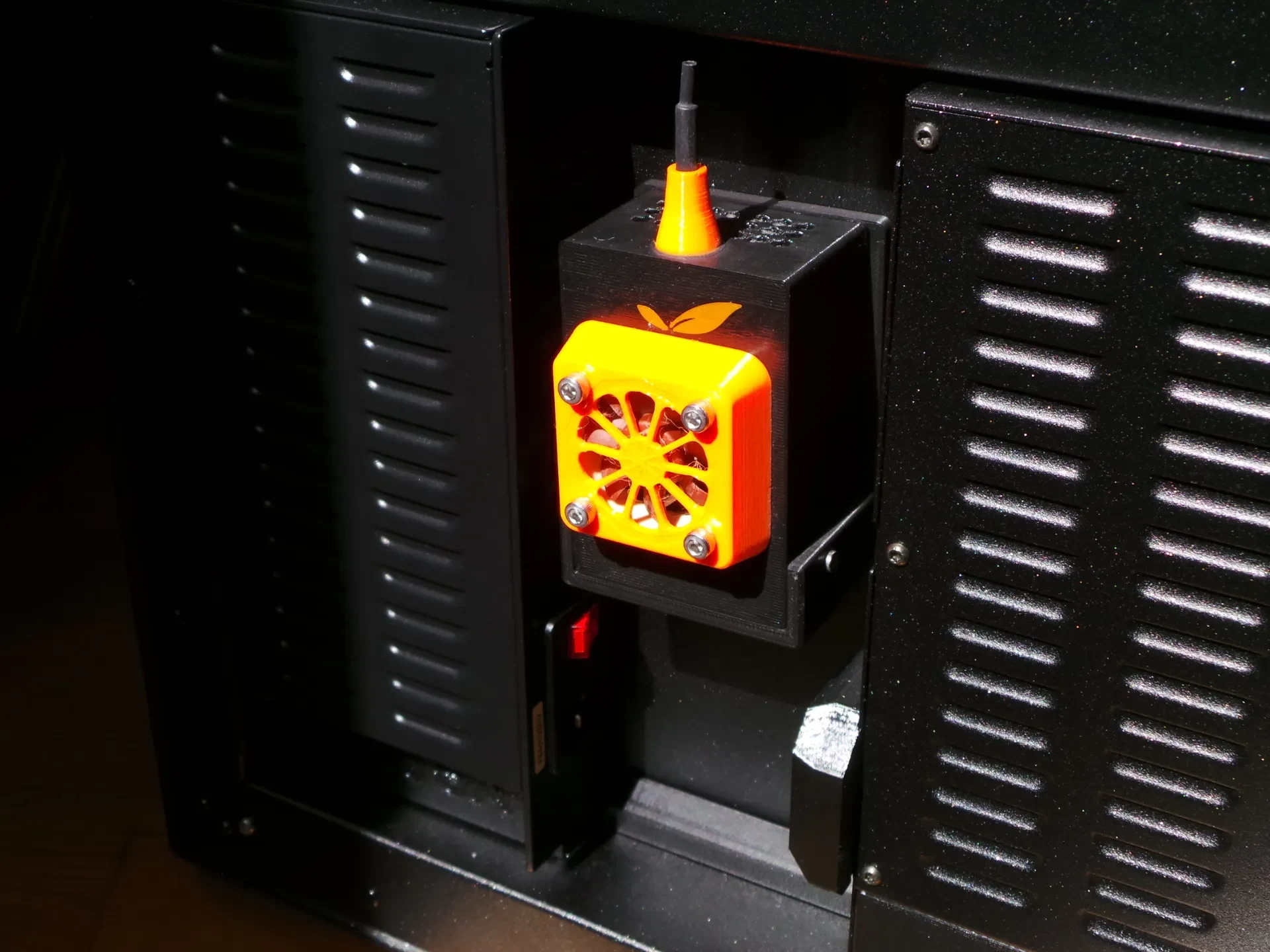

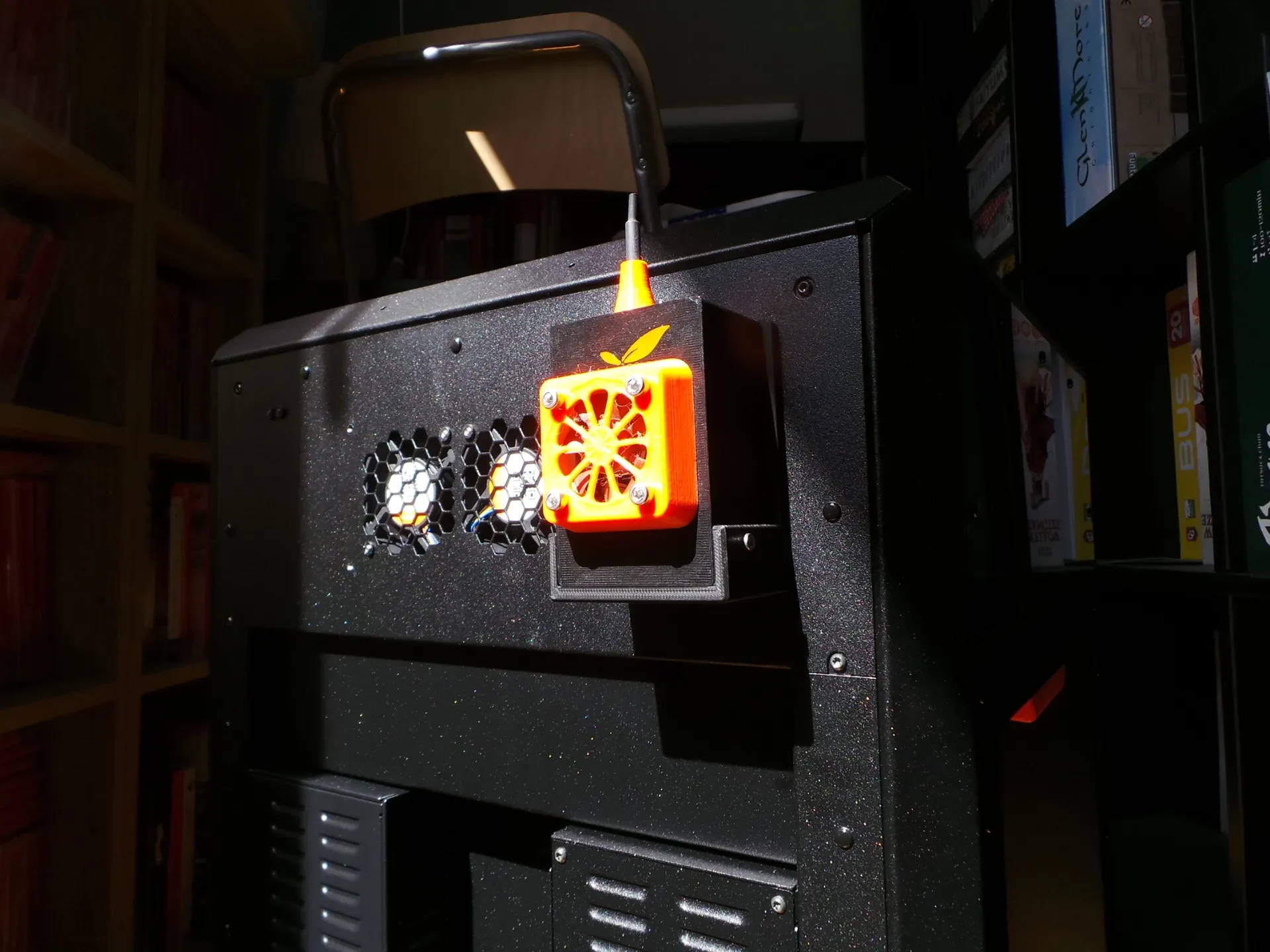

Это магнитный кронштейн, совместимый с корпусом Orange Pi Zero 2 Case for I3MK3S от @johnytriplex, предназначенный для крепления его к боковым панелям Prusa CORE One.

Предусмотрено два варианта:

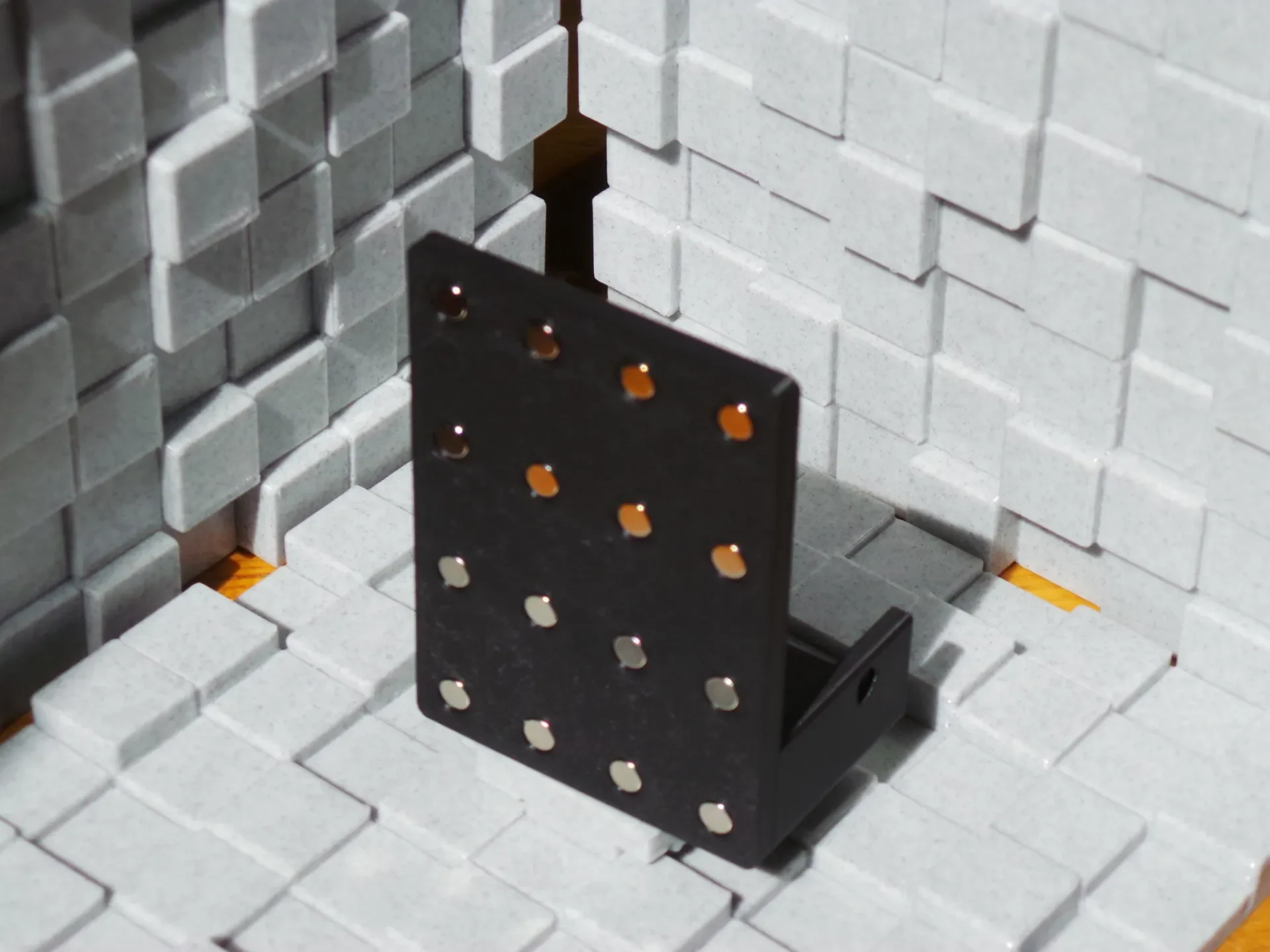

Магнитный — от 6 мм × 2 мм до 6 мм × 3 мм:
Рассчитан на 16 цилиндрических магнитов размером 6×2 мм, но подходит и для чуть более толстых (например, 6×3 мм). Магниты запрессованы, а на обратной стороне имеется отверстие меньшего размера, позволяющее при необходимости снять магниты.

Обратите внимание, что размер магнитов не идеален. Магниты большего размера увеличат силу удержания и, вероятно, в конечном итоге обойдутся дешевле, поскольку их понадобится меньше. Я выбрал этот размер только потому, что у меня были под рукой именно такие магниты.

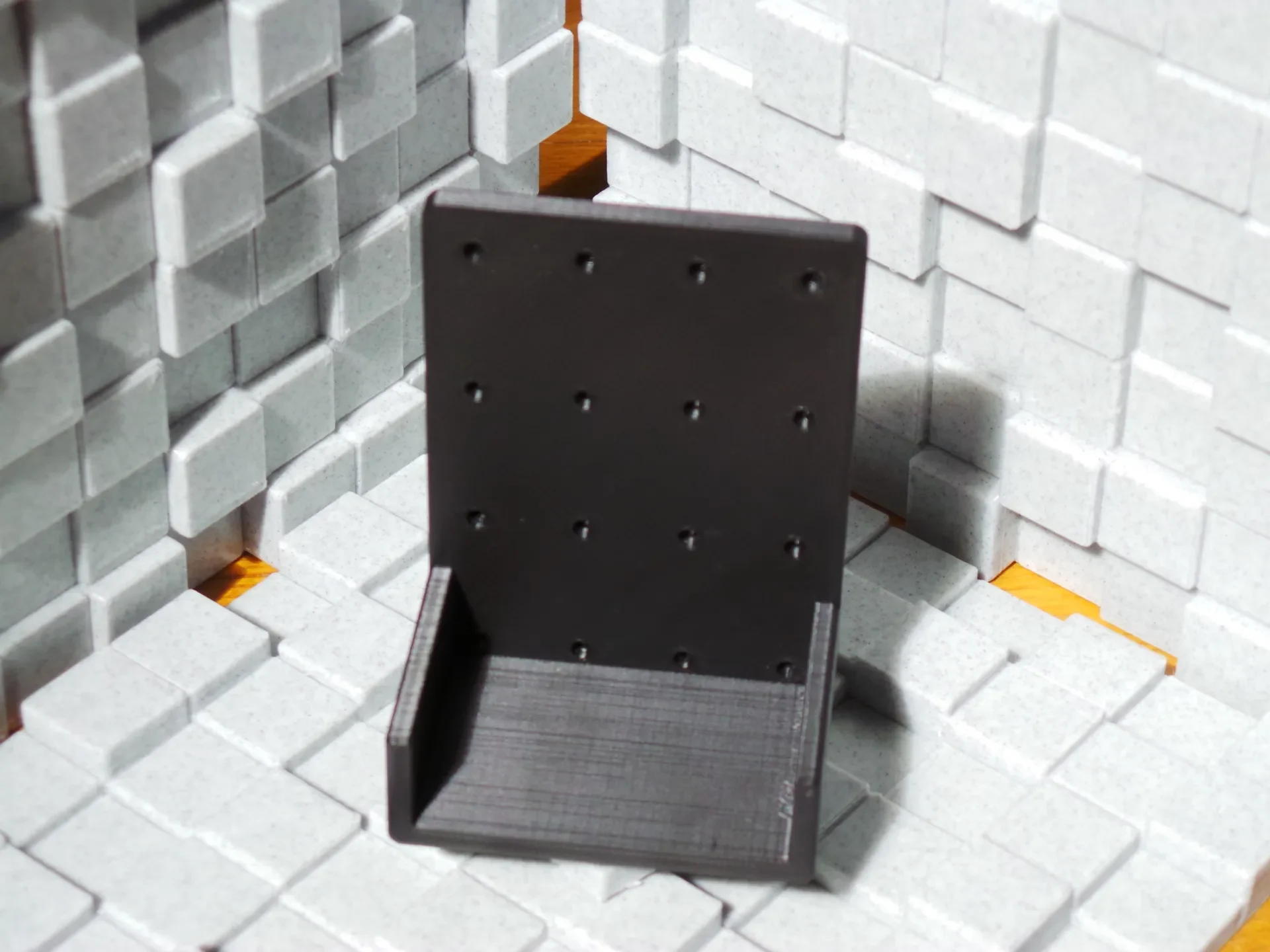

Пустой:
Предназначен для пользователей, которые могут добавлять собс��венные отверстия, используя отрицательные объемы в своем слайсере. Не забудьте добавить зазор вокруг магнита: я использовал 0,045 мм со всех сторон для запрессовки модели 6 мм × 2 мм. Я также сделал фаски по краям отверстий, чтобы их было легче вставить. Простой способ добиться аналогичного эффекта — добавить в слайсер большую компенсацию «слоновьей лапы» (возможно, 0,5 мм).

(Также рассмотрите возможность добавления карманов для резиновых ножек, которые будут находиться на одном уровне с поверхностью ваших магнитов. См. раздел «Будущие улучшения» ниже.)

Если у вас есть запросы на другие размеры и вы хотите, чтобы я добавил их в эту модель, не стесняйтесь, отправьте мне сообщение!

Инструкции по печати:

Кронштейны были разработаны для печати большой плоской стороной, обращенной к печатной платформе. Это ориентация по умолчанию для предоставленных файлов 3MF и STEP.

Я напечатал свой из PETG с высотой слоя 0,2 мм и соплом 0,4 мм. Более толстые слои могут привести к сдавливанию отверстий магнитов внутрь, что сделает их слишком тесными. Я рекомендую вам распечатать образец с одним отверстием, если вы хотите поэкспериментировать с настройками.

Отверстия для магнитов с запрессовкой имеют на обратной стороне отверстие меньшего размера, через которое мо��но вытащить магниты, если вы когда-нибудь захотите их снять. Эти отверстия разделены тонким защитным слоем толщиной 0,2 мм из соображений удобства печати, который можно легко проткнуть, когда вы удалите магниты.

Будущие улучшения:

Сила перпендикулярного удержания более чем достаточна, но при установке корпуса на вертикальную поверхность трение становится более важным. Со временем корпус может соскользнуть вниз, особенно под воздействием вибрирующего принтера.

Чтобы исправить это, трение можно увеличить либо за счет использования более сильных магнитов, либо путем добавления противоскользящих силиконовых или резиновых подушечек, либо магнитов, покрытых резиной. Подушечки не могут слишком гордиться магнитами, поэтому в идеале для подушечек должны быть неглубокие карманы, чтобы они могли находиться на одном уровне. Использование таких прокладок любого возможного размера и толщины кажется невозможным, поэтому любое будущее решение должно быть легко регулируемым.

На данный момент вы можете повторно использовать пару магнитных карманов и заклеить их горячим клеем, если резиновые прокладки сидят слишком глубоко.

Список изменений:

11 мая 2025 г.: Протестировали магниты размером 6 мм × 2 мм с более толстыми магнитами размером 6 мм × 3 мм и обновили текст, чтобы отразить это.

11.05.2025: Добавлены комментарии о трении и о том, как его улучшить с помощью резиновых накладок, добавлен раздел о будущих улучшениях.
