Корпус OrangePi CM5

если вам нужен только чехол для Opi cm5 то

напечатайте «основание» с надписью «крышка-вентилятор» для нагнетательного вентилятора (4010), «крышка-аксиальный» для осевого вентилятора (4010) или «крышка-закрытие» для отсутствия вентиляции (не рекомендуется)

также:

«Расширение кнопки сброса» предназначено для доступа к кнопке сброса на плате.

«Расширение боковой кнопки» — это https://github.com/ECO1AI/orangePi_CM5_compact-NAScess боковые кнопки «питание, маска и ключ п��льзователя», поэтому распечатайте 3 копии.

нужны другие детали:

Винт M2*5*4 для крепления верхней крышки

Вставки с подогревом М2*5*3,5*4 для «крышка-обдувка»

Болт М2*8*4

М3*4*5 вставки с подогревом*4 для «крышка-осевая»

Болт М3*12*4

Вставки с подогревом M3*4*4,5*4 для фиксации платы в основании

Болт М3*5*4

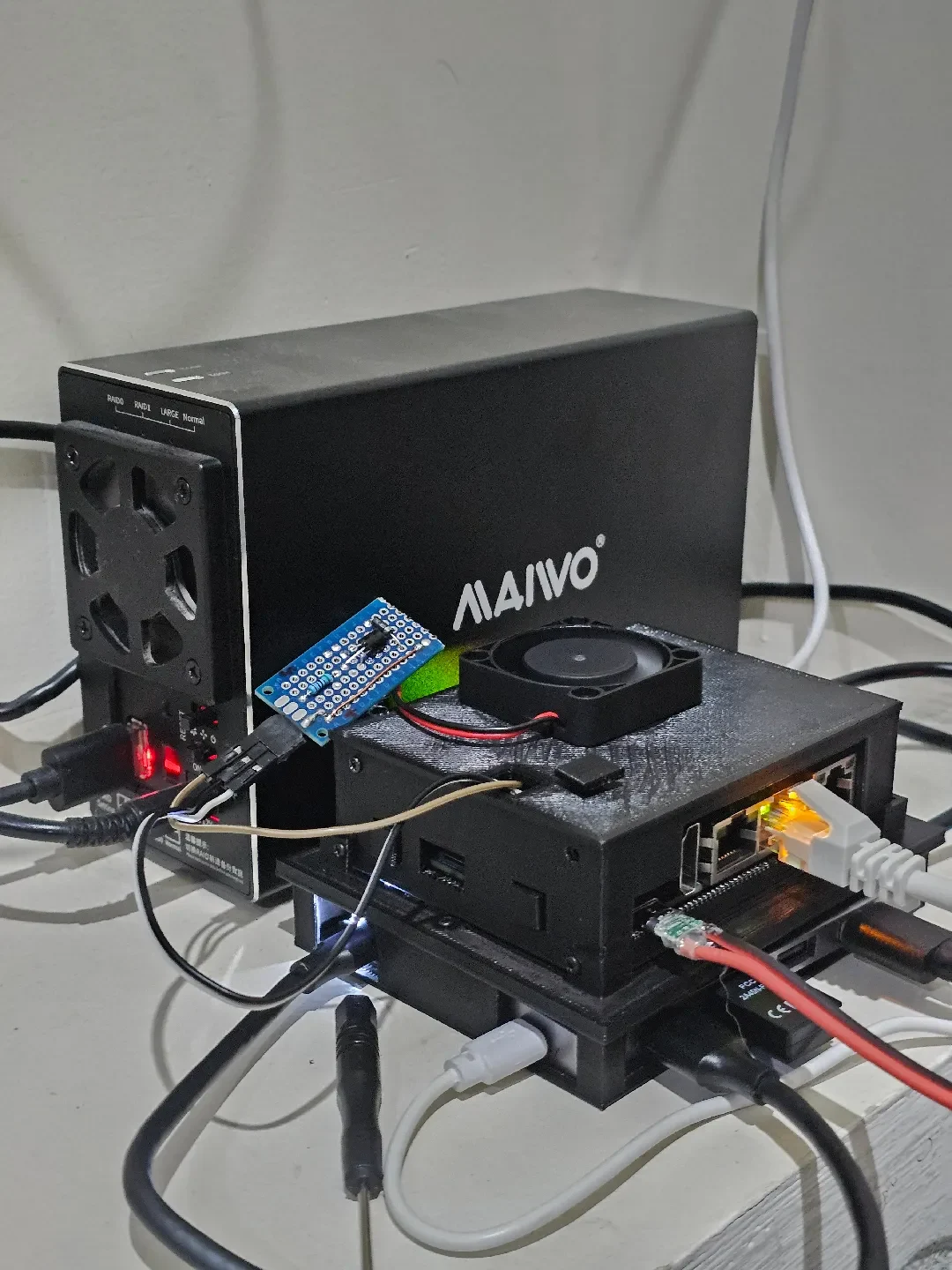

остальные части предназначены для компактного проекта NAS

он умещается в пределах 250*220*120 мм.

Пошаговое руководство:

для начала, пожалуйста, прочитайте все руководство:

3D-печатные детали:

все детали в одном экземпляре, а «удлинитель боковой кнопки» — 3 экземпляра

«адаптер» и «база» — единственные детали, которым требуется поддержка.

нужны дополнительные детали:

Помимо деталей, перечисленных в разделе «Только для корпуса CM5», вам потребуется:

https://www.ugreen.com/collections/usb-hubs/products/ultra-slim-4-ports-usb-c-hub?variant=39915666374718 Концентратор USB-A 3.0
https://www.ugreen.com/collections/ssd-enclosures-fast-secure-storage/products/ugreen-m-2-nvme-ssd-enclosure-adapter?variant=39915665195070 Адаптер M.2 NVMe-USB (см. предупреж��ение в разделе «Охлаждение»)
M2*5 QTY=6 (необязательно, но рекомендуется)
комплект термопрокладки [рекомендую этот комплект https://a.aliexpress.com/_omxGAq6] или термопаста [подойдет любая термопаста, не обязательно какая-то необычная] (см. раздел «Охлаждение», это важно)
Радиатор шагового двигателя или любой аналогичный (для охлаждения SOC, RAM, PMU)
небольшой ��адиатор (опционально, см. раздел «Охлаждение»)
Блок питания 12 В, 60 Вт [аналогично этому https://a.aliexpress.com/_oEZkwyI], в зависимости от того, сколько жестких дисков вы пытаетесь добавить, вам может потребоваться больше мощности. лучше покупать блок питания мощностью 125% от максимальной нагрузки.
Обратный преобразователь 5 В 5 А [рекомендую: https://a.aliexpress.com/_okR90zu]
Комплект разъемов постоянного тока [рекомендуем: https://a.aliexpress.com/_one1Eoe] вам может понадобиться больше в зависимости от подключаемых устройств.

Разборка адаптера NVMe:

проверьте NVMe с помощью адаптера: убедитесь, что все работает, не используйте прилагаемую термопрокладку.

затем разберите адаптер NVMe:

после открытия извлеките NVMe

после этого:

нижняя часть удерживается пластиковыми клипс��ми

снимите его отверткой "-".

лучше начинать с углов

затем откручиваем плату (сохраняем термопрокладку)

разборка завершена

Сборка NAS:

начиная снизу:

части, которые необходимо установить:

подключите адаптер NVMe к SSD и вставьте USB-кабель

добавить кабель питания к USB-концентратору

затем, но они оба в «usbhub&ssd-base», как показано на изображении ниже.

имейте в виду, что вам, возможно, придется разобрать детали. но держите радиатор SSD поднятым

Кроме того, неплохо было бы добавить небольшой радиатор в нижнюю часть адаптера NVMe: убедитесь, что вы снова прикрепили его термопрокладку, и что радиатор не будет перемещаться и что-либо закорачивать.

переходим к резьбовым вставкам

установите их на верхнюю крышку и основание

для основания имеется одна вставка, которая ниже другой; это сделано для того, чтобы избежать взаимодействия с деталями CM5. но эта вставка должна находиться на одном уровне с другими вставками.

также общая тема для винтов и вставок: вы можете легко установить 2 вместо 4

затем установите вентилятор

и наконец верхняя обложка

установить расширения для боковых кнопок (это сложно)

и CM5

https://github.com/ECO1AI/orangePi_CM5_compact-NAS

теперь закрепите адаптер с основанием:

затем адаптер с основанием на держателе SSD:

и наконец: верхняя крышка

Охлаждение:

важно сохранять детали прохладными. но официального кулера для СМ5 нет

Я использовал радиатор шагового двигателя, чтобы сохранить его прохладным. но рядом с PMU есть дроссель, который выше, чем у CPU и других компонентов. поэтому у вас есть 2 варианта:

просверлите отверстие диаметром 5 мм в месте индуктора, затем используйте термопасту (больше риска, но лучше)

или использовать термопрокладки, чтобы все стало на одном уровне (более безопасно, но с высоким термическим сопротивлением) по размеру прокладок:

PMU+RAM+EMMC: или
