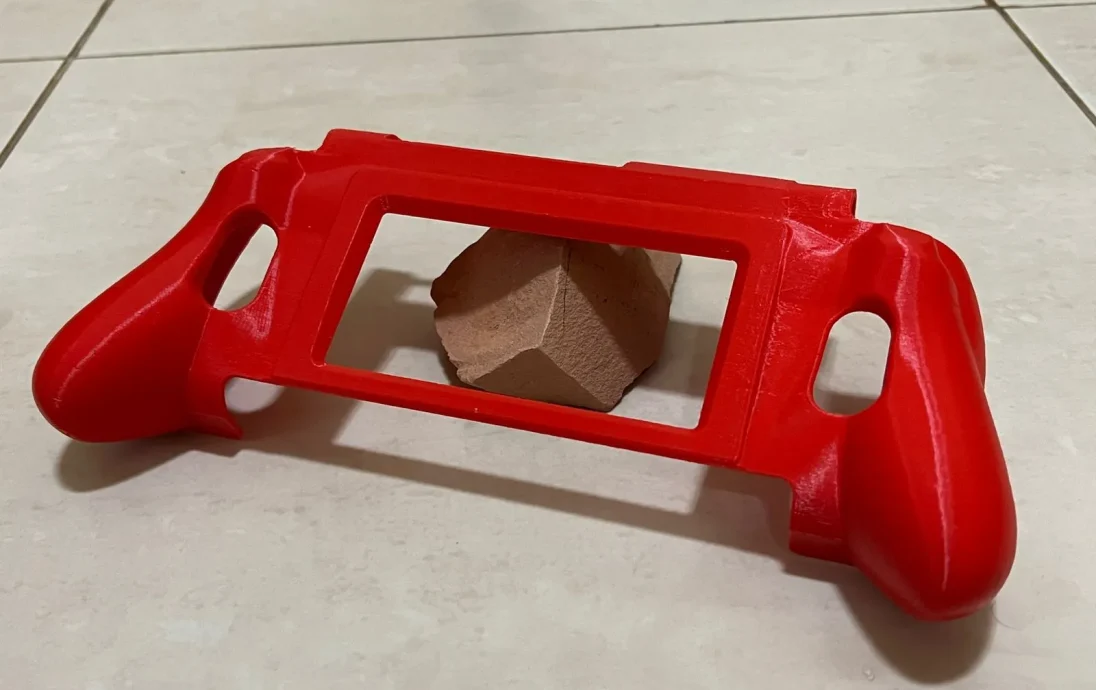

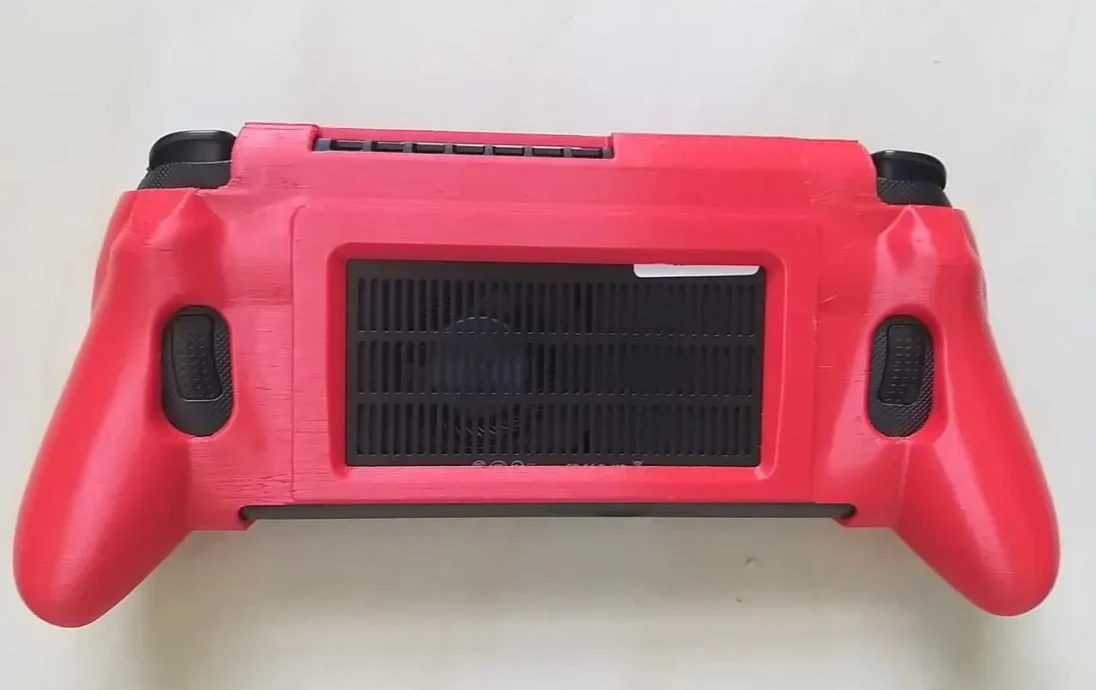

Чехол для ручки GPD Win 4 | 2 версии

Инструкции по печати:
Материалы: PLA, PETG или ABS.
Опора: 60-65 градусов (свес)
Заполнение: 10-20% куб.

ИНФОРМАЦИЯ:

Мой друг недавно купил GPD Win 4, и ему понадобился футляр, но на рынке пока нет ничего, кроме файлов для 3D-печати. К счастью, я занимаюсь 3D-печатью! Поэтому я распечатал для него и решил поделиться э��им здесь, чтобы другие тоже могли получить пользу.

ПРИМЕЧАНИЕ:

Рукоятка представлена в двух немного отличающихся вариантах:

Легкий (немного тоньше и легче разбирается)
Жесткий (толще и прочнее, для длительного использования)

Ссылка (инструкции, непосредственно переведенные из исходного текстового файла):

Описание комплекта для 3D-печати GPD Win4 v1.4 Enhanced Grip:

GPD_Win4_Gamepad.STL (не совместим с официальной базой, прочность и стабильность лучшие, поддерживает дискотеку во время игр, разборка и сборка немного тугие, подходит для длительного стационарного использования)

GPD_Win4_GP_ST.stl (Совместим с официальной базой, средней прочности и стабильности, не слишком хорош для дискотек, легко разбирается)

GPD_Win4_ST.stl (используйте указанный выше файл, официальный увеличитель высоты, совместимый с базой Win3, Win4, необходимо удалить исходную объединительную плату)

другие инструкции:

1. Размер оригинального станка взят из файла 3D-сканирования (номинальная точность 0,05 мм). Черную машину, приобретенную частными лицами, нелегко сканировать, поэтому в размер комплекта входит набор допусков наклеек белой краски. Если ваша машина также оклеена наклейками для боли, ее не нужно снимать.

2. Часть рукоятки отсканирована с оригинальной ручки Xbox SX в масштабе 1:1 без каких-либо изменений.

3. После удаления задней опоры 3D-печатной детали неизбежно возникнут различные мелкие дефекты, и эффект полировки небольшим напильником или наждачной бумагой будет лучше. (очень легко, всего несколько минут)

4. Сожалеем, что в текущей версии полностью блокируется ��нопка переключения режимов SD-карты и мыши-джойстика. Существует большой конфликт между отверстием в этом положении и дизайном. Джойстик-компаньон — относительно идеальная альтернатива.

О полиграфических материалах:

Если у вас нет условий для домашней печати и вы ничего не знаете о 3D-печати, на Taobao и Xianyu есть множество услуг 3D-печати. Выберите нужный вам STL-файл и отправьте его непосредственно другой стороне. Размер проверен.
Наиболее рекомендуемыми являются ABS и PLA. Материал легкий, высокопрочный, а цена очень дешевая. ABS обладает лучшей прочностью, его сложно разобрать и установить. ПЛА нет, но со временем он в определенной степени уменьшится (об этом почти не нужно беспокоиться.).
Нейлон не рекомендуется использовать как дорогой материал, а смола слишком жесткая и легко ломается. Также не рекомендуется выбирать.

Если у вас есть собственный принтер, добавьте поддержку под углом 60-65 градусов сзади, чтобы обеспечить точность поверхности, подходящей для машины. 10%-20% внутреннего наполнения куба зависит от ваших требований к весу, разницы в прочности нет.

Наконец, я хотел бы поблагодарить всех в группе GPDwin4-4 за поддержку и надеюсь, что больше друзей продолжат оптимизировать и преобразовывать на основе этого набора файлов.

--ОТ lixiaoyaoii
