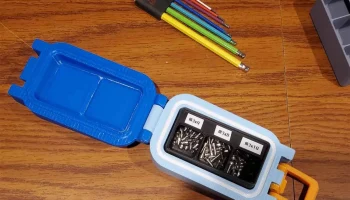

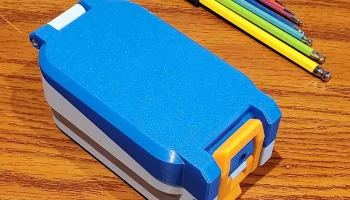

Мини-коробка Gridfinity 1x2 для вещей - 2 отсека, 6U, версия

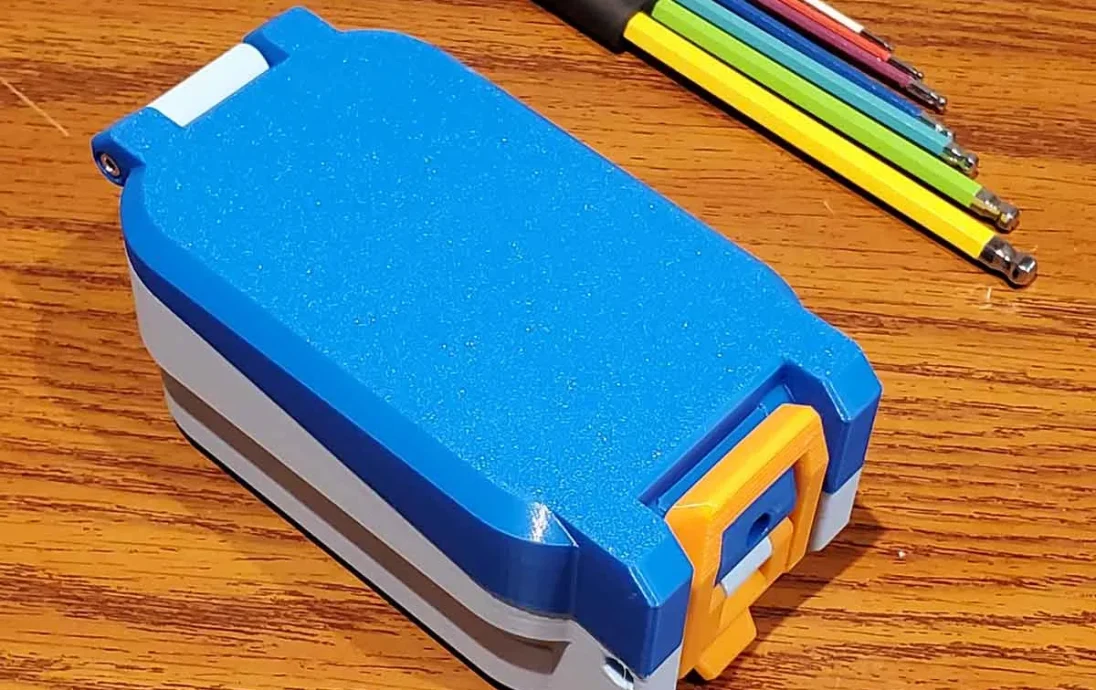

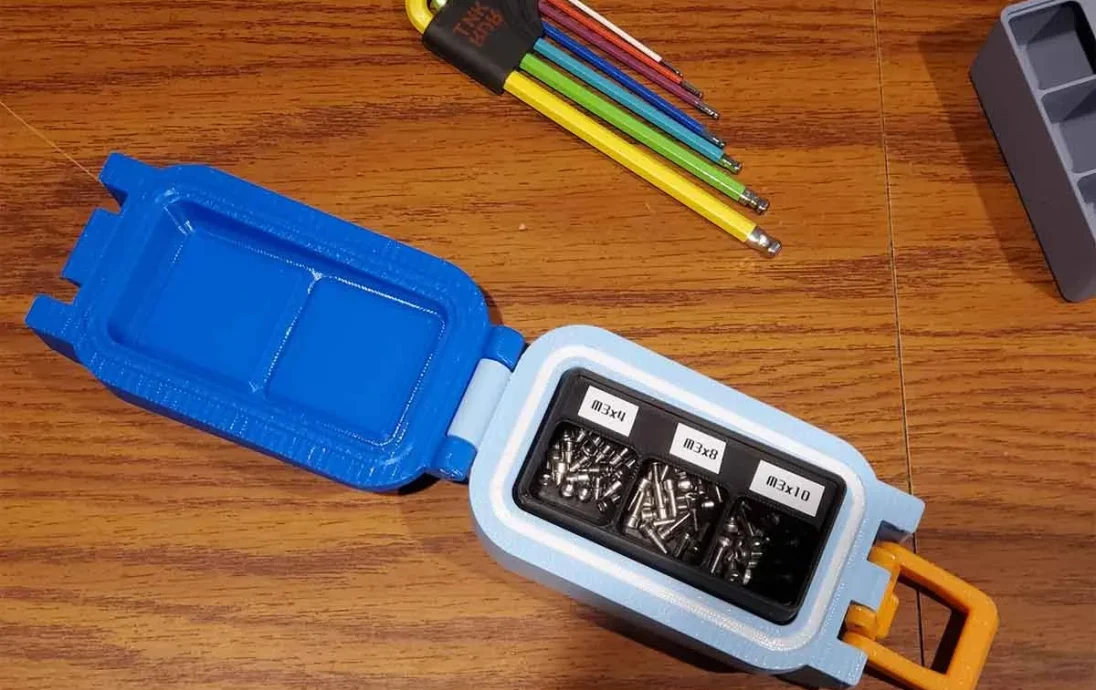

Это мини-версия 1x2 моей Gridfinity Box for Stuff 4x4 (v3.3) 6U и 12U, предназначенная для людей, которые хотят проверить соответствие деталей, прежде чем приступать к печати гораздо более длинных коробок. Сборка такая же, но из-за нехватки места на них нет ни ручки, ни этикетки. На данный момент существует только прокладочная версия, так как хотелось придать этой модели как можно больше функций, которые можно было бы протестировать. Однако он будет работать и без прокладки.

См. модель с 20 контейнерами для рекомендаций по печати и сборке, поскольку эта версия такая же, только (намного) меньше. В моем блоге есть руководство по сборке с некоторыми советами по сборке. Инструкция предназначена для корпуса с большим количеством функций, но в ней показано, как собрать защелки и петли.

Для этого требуется следующее оборудование:

(1) M3 x 12 мм SHCS (они удерживают защелки на верхней части корпуса)
(1) M3 x 20 мм ШКС
(2) M3 x 16 мм SHCS или (1) M3 x 35 мм SHCS (для петли)
(1) ШКС M3 x 30 мм
(8) цилиндрические магниты 6x2 мм — ДОПОЛНИТЕЛЬНО
(SHCS = Винты с головкой под торцевой ключ)

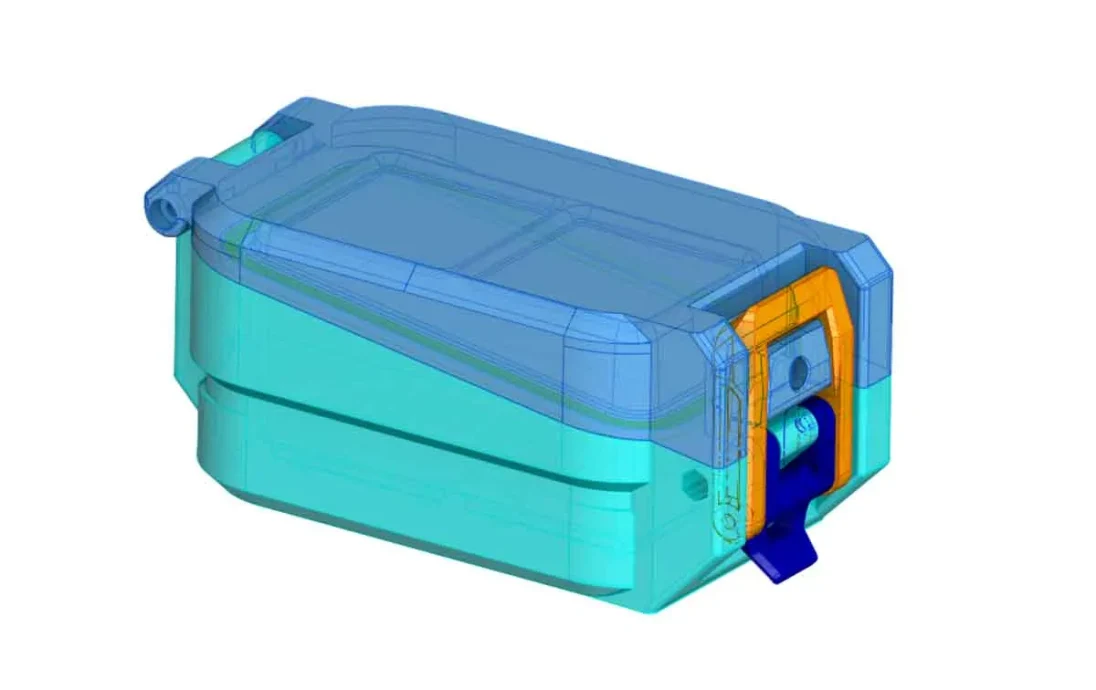

Единственные файлы, которые отличаются от оригинального дизайна, — это детали верхней и нижней ча��ти (основания) корпуса. Все детали защелки, этикетки и ручки сохранены без изменений по сравнению с оригиналом (но включены сюда для удобства).

Для коробок можно использовать PLA, а для защелок рекомендуется использовать PETG. Прокладка должна быть выполнена из ТПУ (хотя она все равно закроется и без прокладки). В комплект входит 4-х пластинчатый профиль 3MF. Он использует следующие настройки:

PLA для всех деталей, кроме защелок (PETG) и прокладки (TPU).
Карбоновый профиль X1 0,4 мм
3 стены
Настенный генератор Арахны
20 % заполнение гироида на большинстве деталей и 100 % на защелках и прокладке.
Нет поддержек

AMS не требуется, но вот как он настраивается в профиле:
1 = PLA-серый
2 = ПЛА — синий
3 = ПЛА — оранжевый
4 = ПЛА — Белый
5 = ТПУ — белый (это катушка без AMS сзади)
6 = PETG — синий (используется только для защелок)

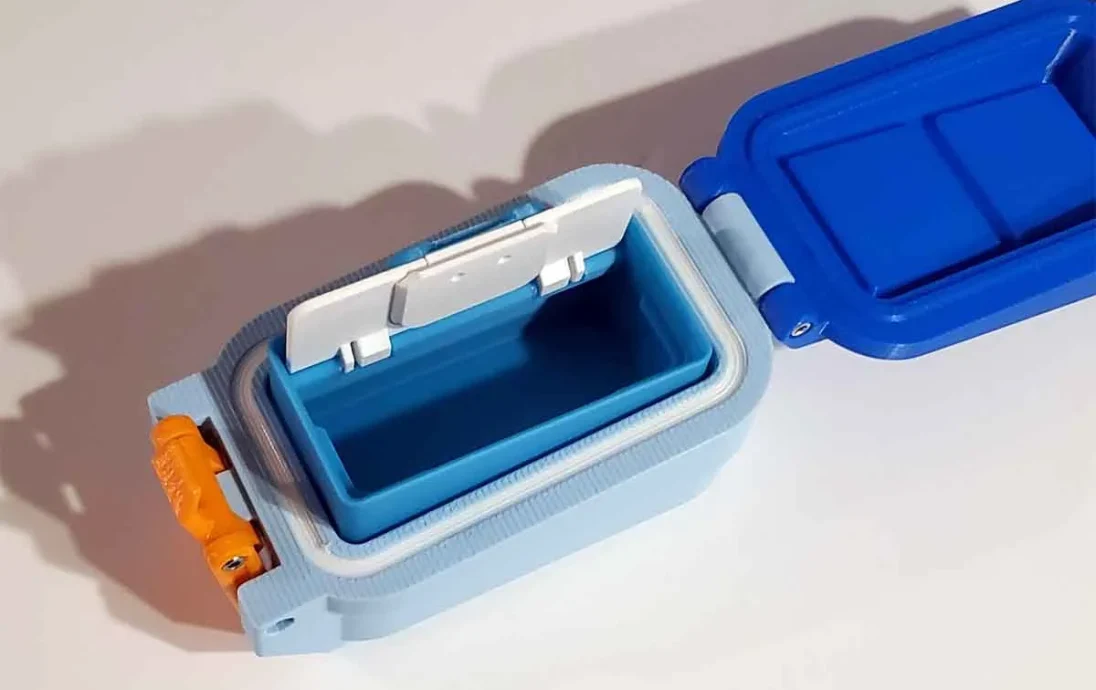

Я рекомендую вам сначала проверить, может ли ваш принтер без проблем работать с TPU. Колпачок маркера — это инструмент, который я использую, чтобы вставить прокладку из ТПУ на место. Прокладка несимметрична, поэтому обязательно проверьте ее положение перед ее установкой. Начните с нажатия на середину прокладки со всех четырех сторон, затем, как только она установится на место, нажмите на углы.

Другие вещи:
