Прочная сменная ручка для ведра - с дизайном Fusion......

Это моя конструкция сменной ручки для ведра, созданная для устранения недостатков оригинала и повышения долговечности. Конструкция смягчает некоторые ограничения процесса FFF за счет использования двух частей в критической точке, каждая из которых напечатана с разной ориентацией слоев для максимальной прочности.

Дополнительные требования

— 4 винта M5 с потайной головкой (20 мм или 25 мм)
— 4 резьбовые вставки M5 (предназначены для вставок M5 для кухни с ЧПУ, требующих отверстия диаметром 6,5 мм.)
— 2 шайбы с отверстиями для винтов М5.
— 2 контргайки M5 (или обычные гайки с клеем Loctite или аналогичным)

Инструкции по печати

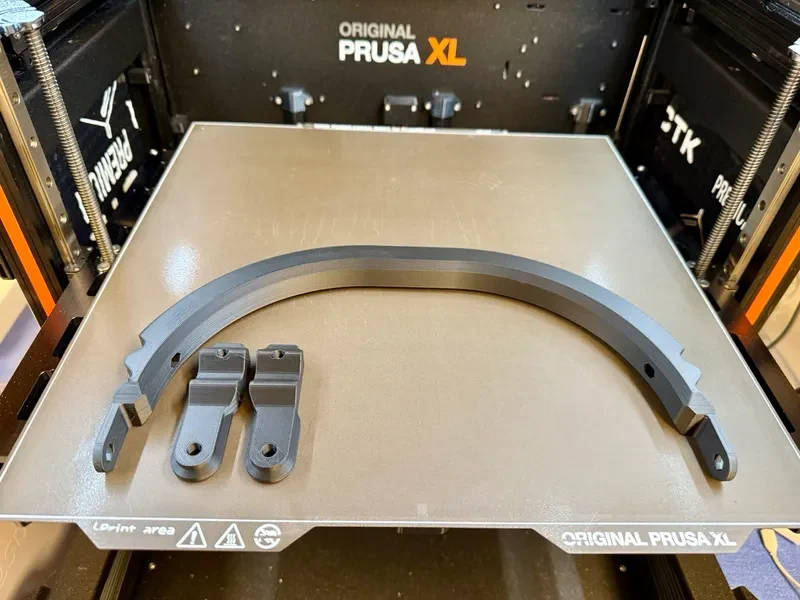

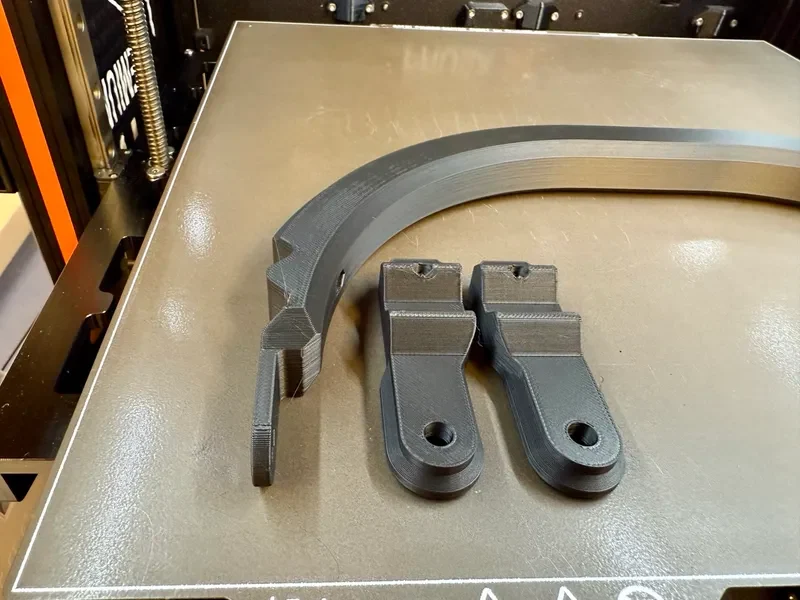

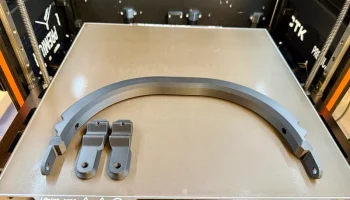

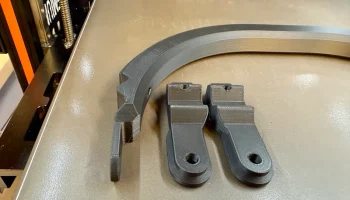

Обратитесь к примеру проекта PrusaSlicer, чтобы узнать правильную ориентацию печати всех частей. Правильная ориентация имеет решающее значение для достижения максимальной силы.

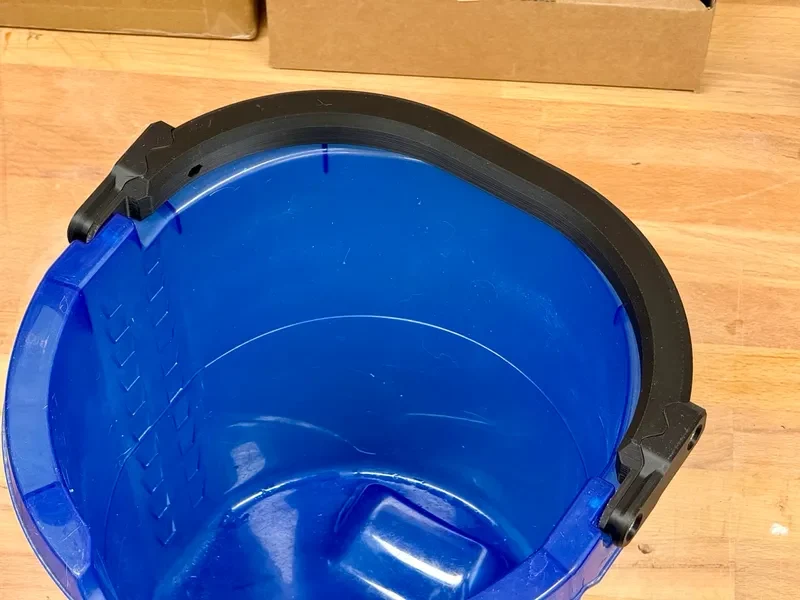

Я напечатал ручку с помощью Extrumer GreenTec Pro, который обеспечивает превосходную долговечность. Ручка легко выдерживает полное ведро весом 12 кг и значительно прочнее оригинальной ручки, которая сломалась при незначительном использовании.

Для достижения оптимальных результатов я рекомендую использовать структурный профиль с тремя или более периметрами, чтобы еще больше повысить прочность отпечатка.

Инструкции по сборке
1. Вставьте первые резьбовые вставки.

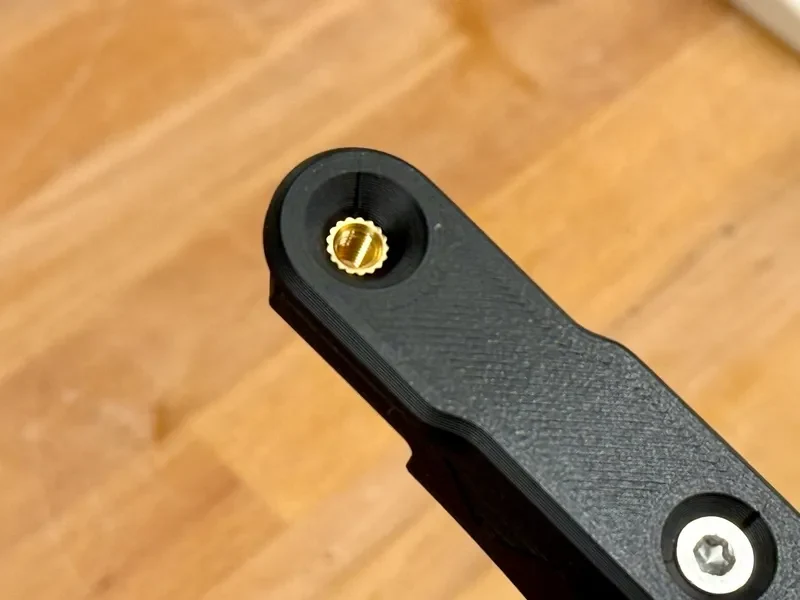

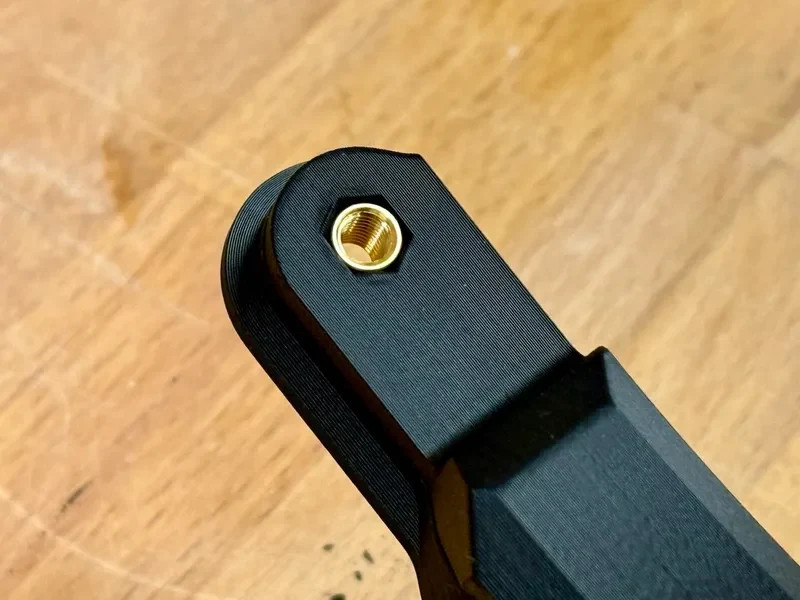

Начните с вплавления двух вставок с резьбой М5 в отверстия в верхней части ручки.

2. Прикрепите боковые элементы к ручке.

Прикрепите два боковых элемента к ручке с помощью более длинных винтов M5. Затяните винты ровно настолько, чтобы они надежно держались, но избегайте чрезмерной затяжки. Нанесите **Loctite**, чтобы предотвратить расшатывание.

3. Вставьте вторую пару резьбовых вставок.

Расплавьте вторую пару вставок на место. Эти вставки соединяют ручку с боковыми пластинами. Обратите внимание, что это соединение предназначено не для восприятия срезающих усилий, а для обеспечения правильного выравнивания и соединения между ручкой и боковыми элементами.

4. Окончательная сборка ковша.

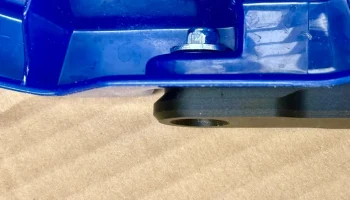

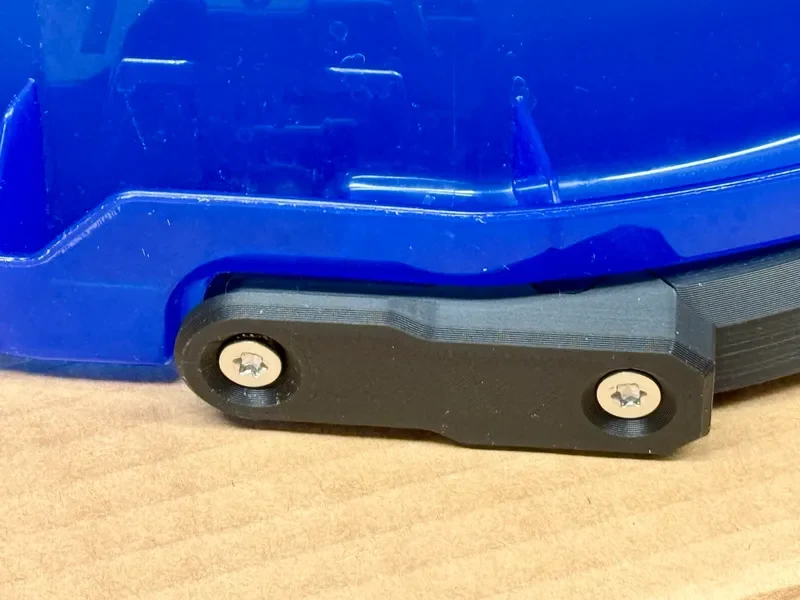

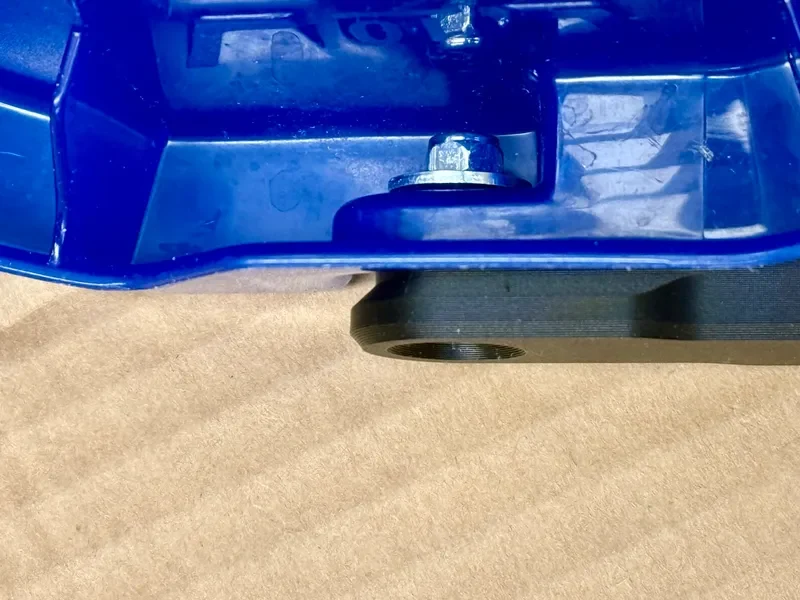

Наконец, прикрепите ручку к ведру с помощью более коротких винтов, шайб и контргаек. Надежно затяните, чтобы обеспечить устойчивость.

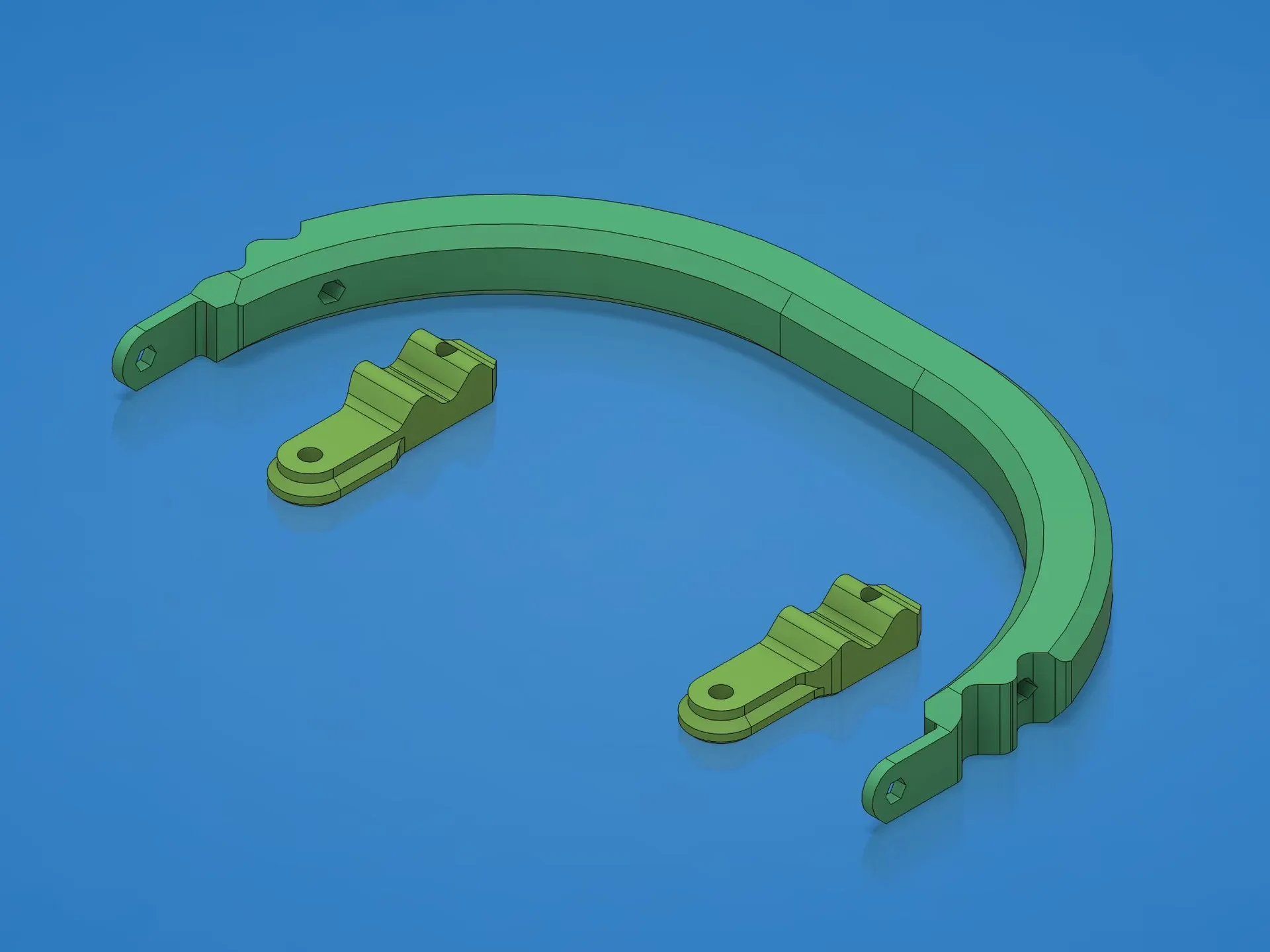

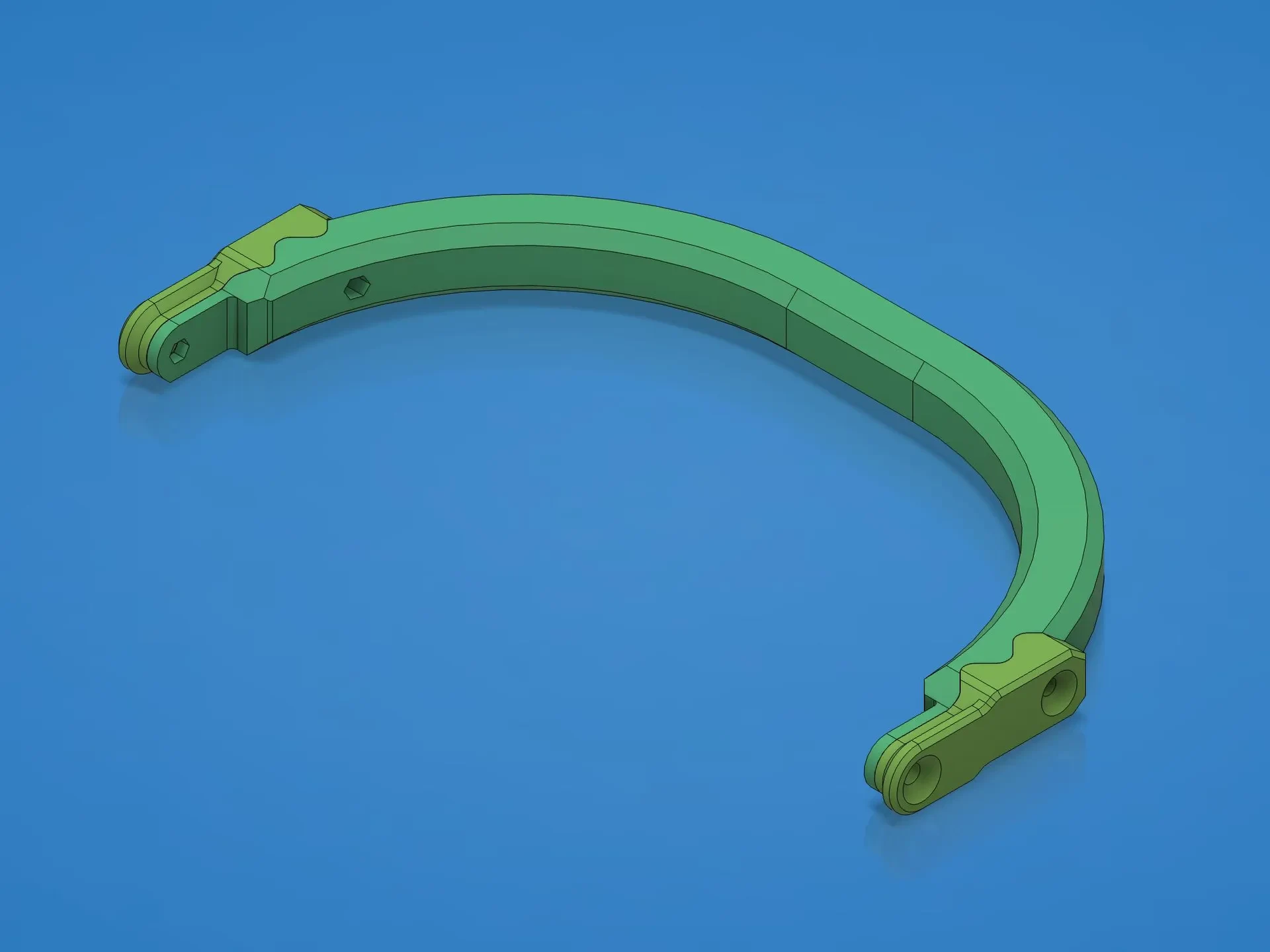

Детали дизайна Fusion

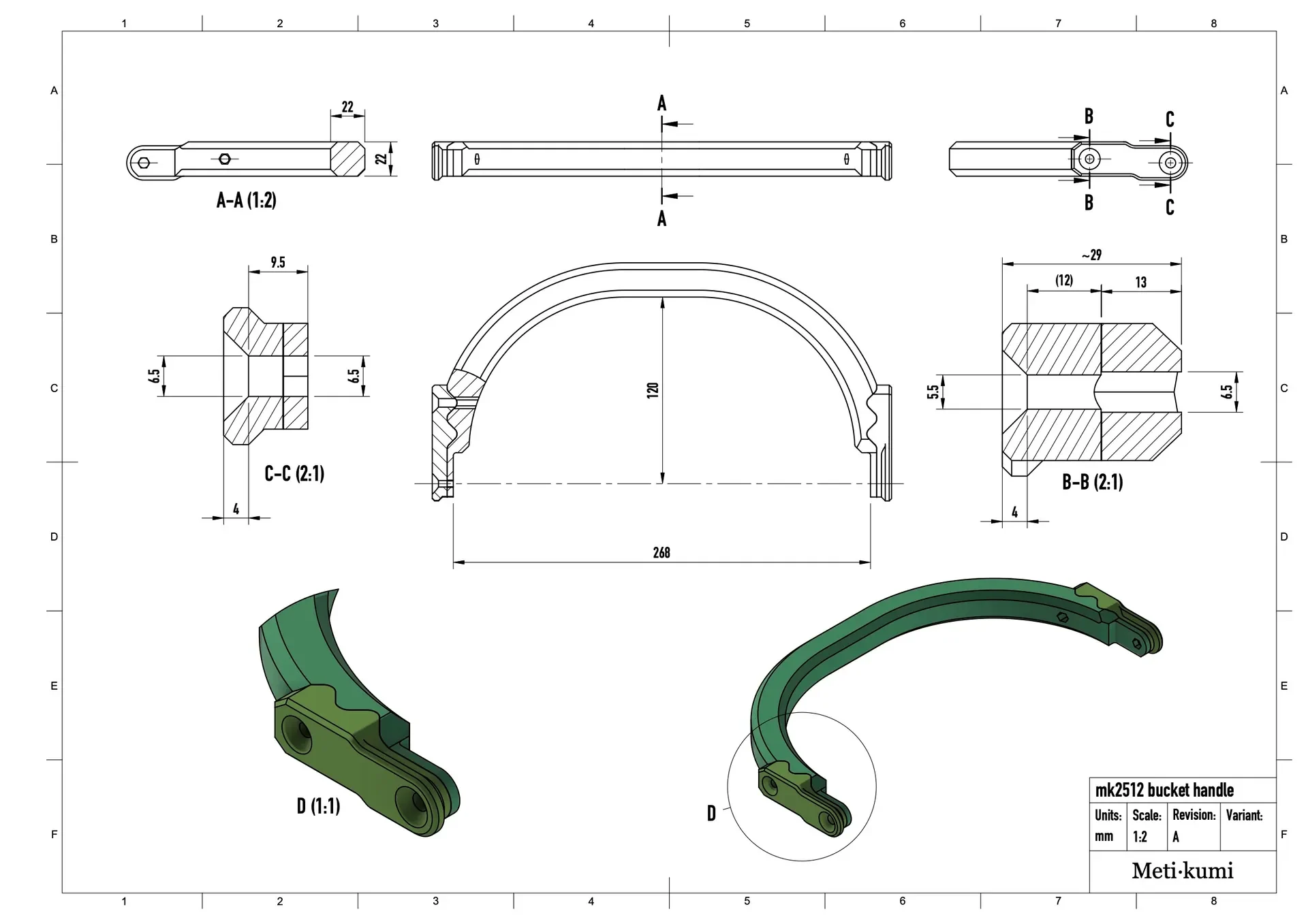

Конструкция в Fusion 360 полностью параметрическая, что позволяет опытным пользователям легко адаптировать ручку под разные размеры ведер. Могут быть внесены корректировки в соответствии с конкретными размерами или требованиями.
