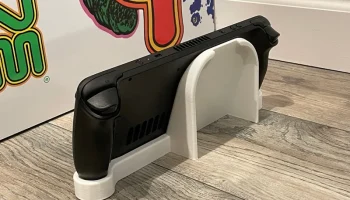

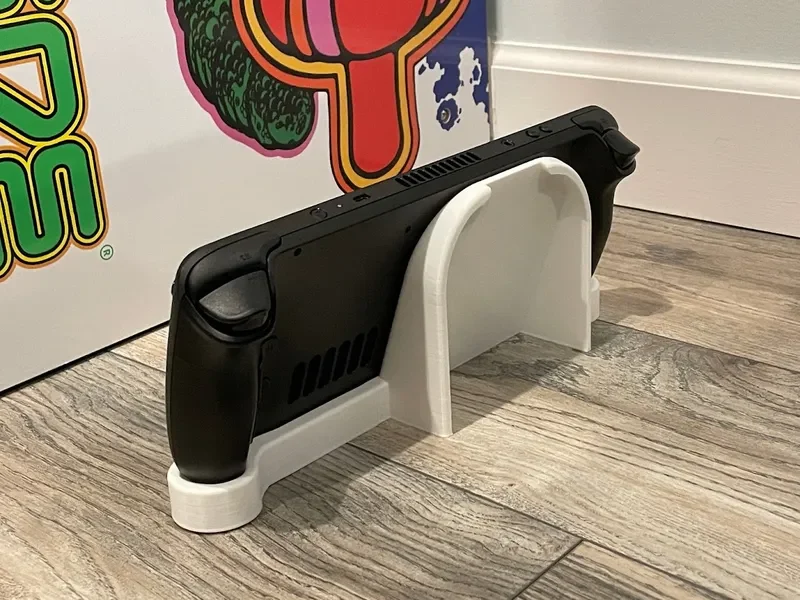

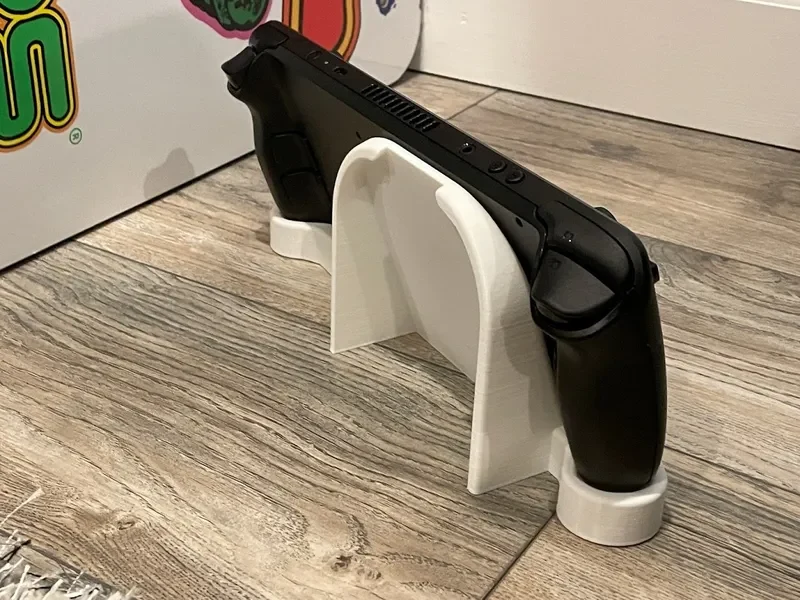

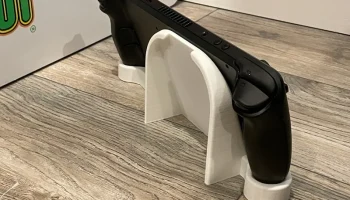

Док-станция/дисплей/подставка Steam Deck (Remix), констру...
Авторство оригинального дизайна:
Док-станция/дисплейная подставка Steam Deck от neebick — Thingiverse
Оригинальная модель имеет размеры:
297,7 х 70,5 х 114,4 мм
(прибл. 11,7 x 2,7 x 4,5 дюйма)
Цель этого ремикса — позволить создавать модели на 3D-принтерах с меньшим объёмом кровати, например:
Эндер 3/Эндер 3 Про
220 х 220 х 250 мм
(8,6 х 8,6 х 9,8 дюйма)
Пруса Мини/Мини+
180 х 180 х 180 мм
(7 х 7 х 7 дюймов)

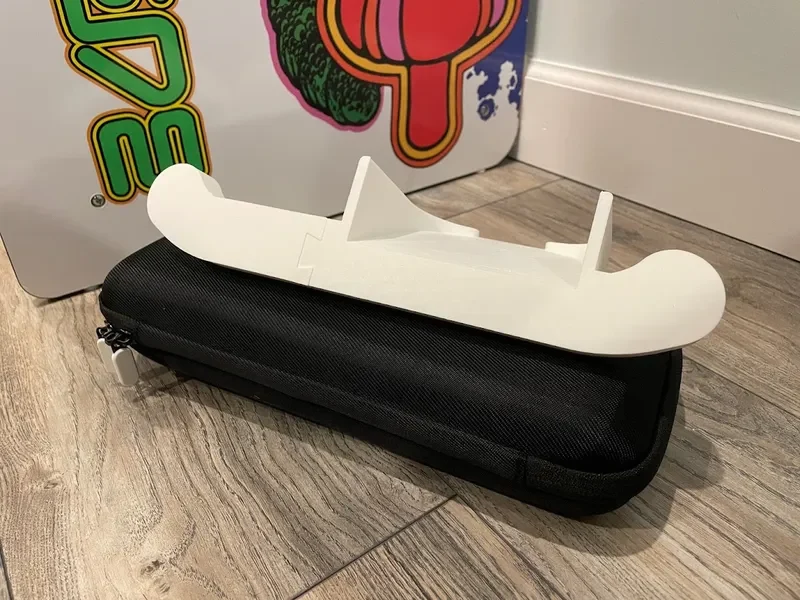

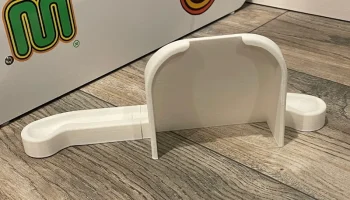

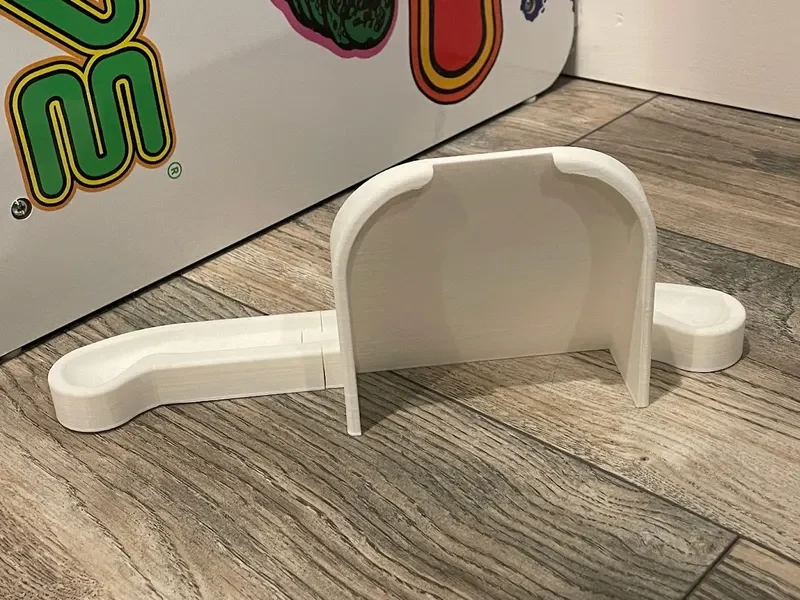

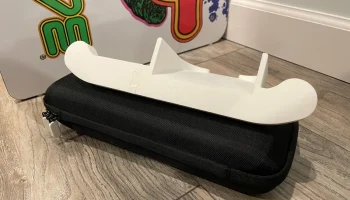

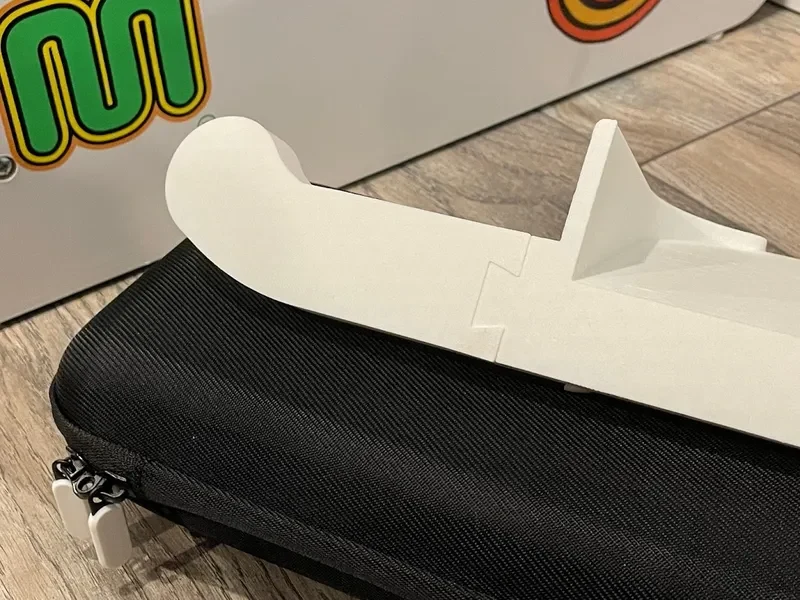

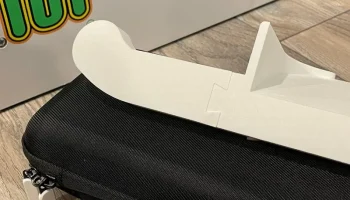

Модель разделена на две части, в результате чего размер большей из двух частей составляет всего 191,4 мм. Две части надежно соединяются с помощью соединения «ласточкин хвост». Удерживая обе печатные детали перевернутыми, плотно при��мите, а затем забейте меньшую деталь в приемное соединение большей детали. Никакой клей или какой-либо клейкий материал не используется. После соединения детали соединяются очень плотно и навсегда.
Обратите внимание, что обе части можно печатать вместе на Prusa Mini/Mini+, но они должны быть ориентированы по диагонали, чтобы объем кровати позволял занять немного больше площади.
Я использовал следующие настройки печати:
-20% заполнение
-210 температура печати
-50 температура кровати
-40 мм/с скорость
— Нормальная опорная конструкция, касающаяся рабочей пластины, с порогом свеса 45 градусов. Только задняя часть большей детали нуждается в поддержке. Добавление опор к логотипу/буквам будет очень слож��о удалить. Я бы посоветовал вам поставить туда блокировщики поддержки.
— Следует избегать прилипания кроватей, таких как юбки/плоты, так как это сделает отпечаток слишком большим, что противоречит цели этой модели.
Исходное описание:

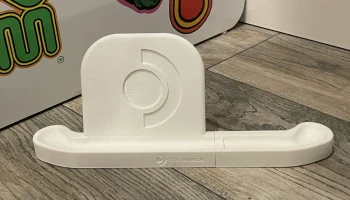

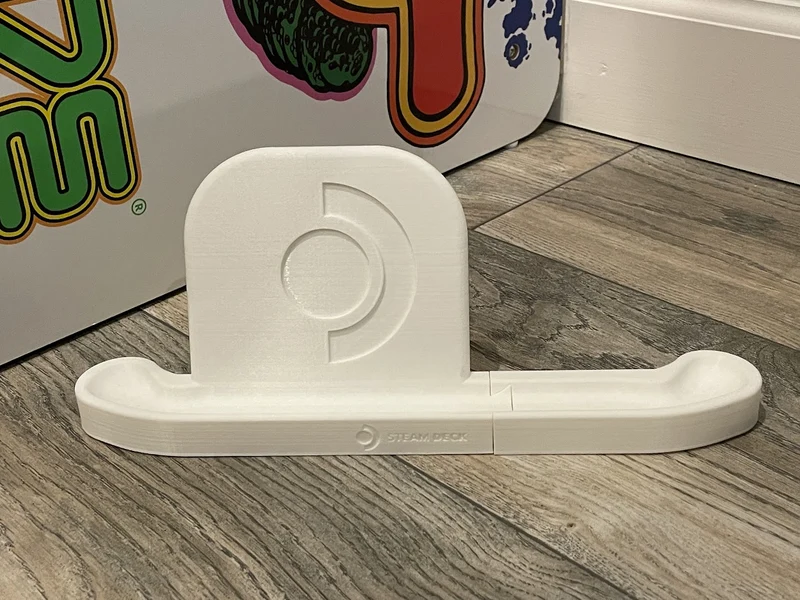

Мой взгляд на док-станцию/стойку для Steam Deck. Задний логотип предназначен для приклеивания резины, вырезанной в форме логотипа для лучшего сце��ления.
Я сделал углубление в основании, чтобы под ним можно было хранить USB-концентратор. Текущий зазор составляет 10,86 мм, но я могу сделать его выше, если есть какие-то ступицы, которым это нужно. Изображение, которое я включил, представляет собой пример двух узловых локаций. Есть модели с боковым отверстием и без. Задняя часть — это модель Cable Matters 201048-BLK, которую я купил для ��воей деки.
Я включил версию с полостью, в которую может поместиться втулка Anker 7in1. Он приближается к вентиляционным отверстиям, но не блокирует их. Кабель выводится из отверстия, и вам следует закрепить концентратор двусторонней клейкой лентой.
НЕ ПРОВЕРЕН! Я надеюсь, что канавки окажется достаточной, чтобы удерживать деку, но на момент публикации у меня ее еще нет.
