Коробка для хобби/компонентов размером 8 x 6 дюймов со съ...

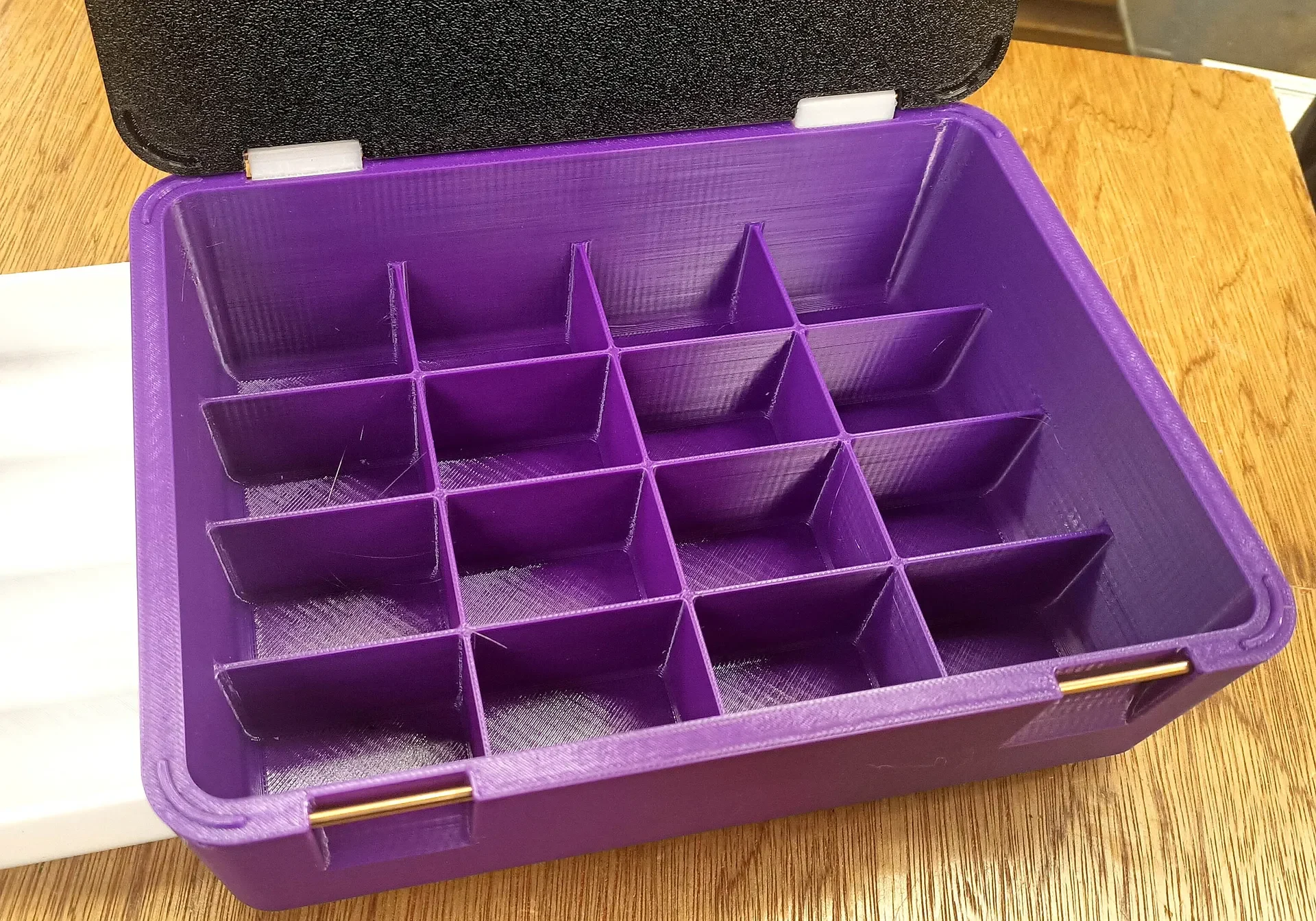

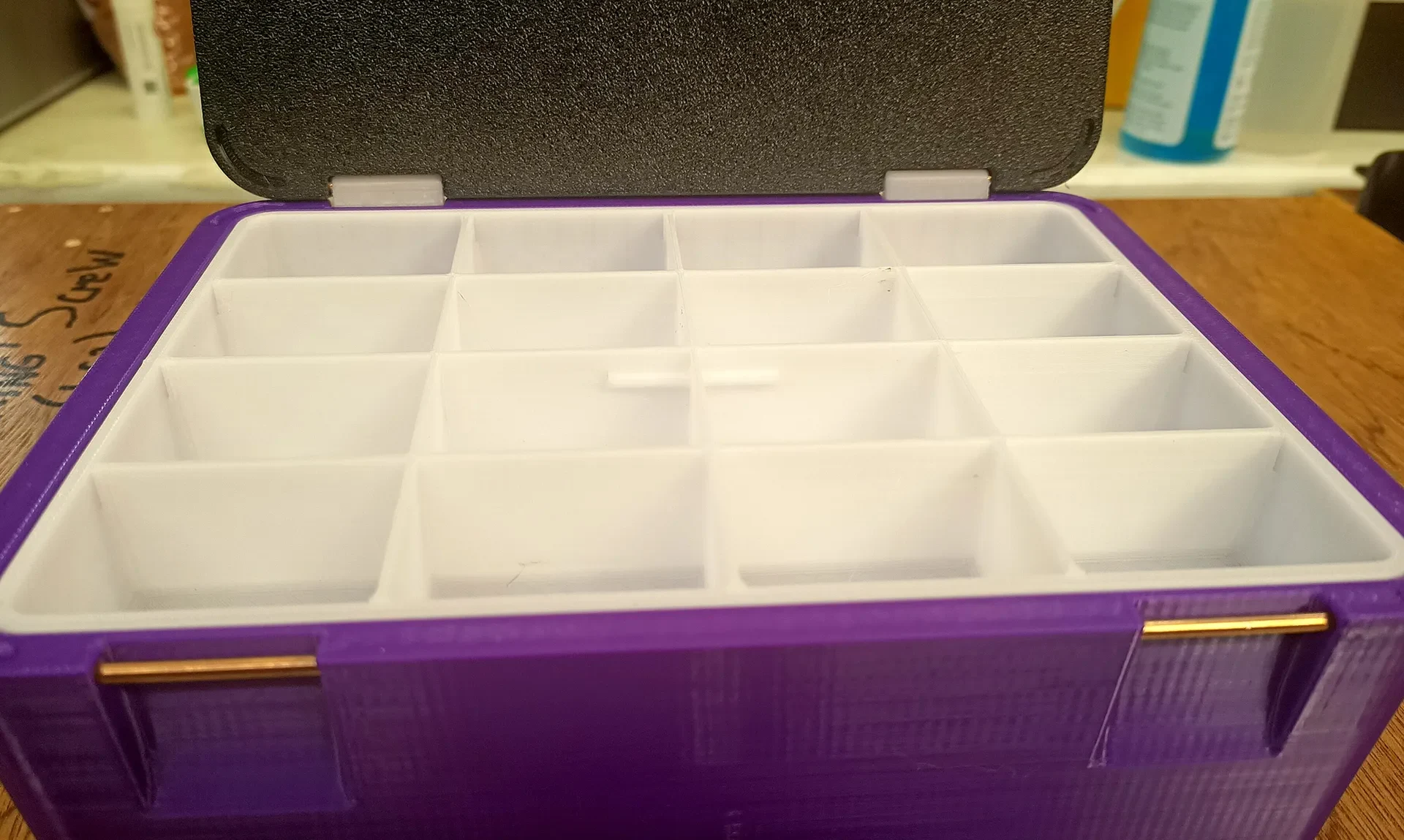

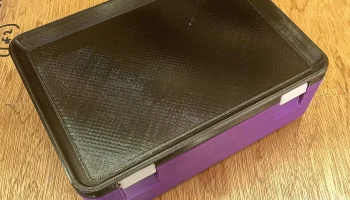

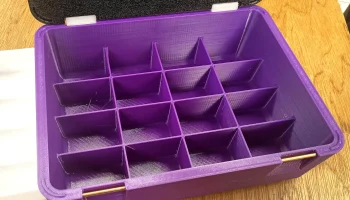

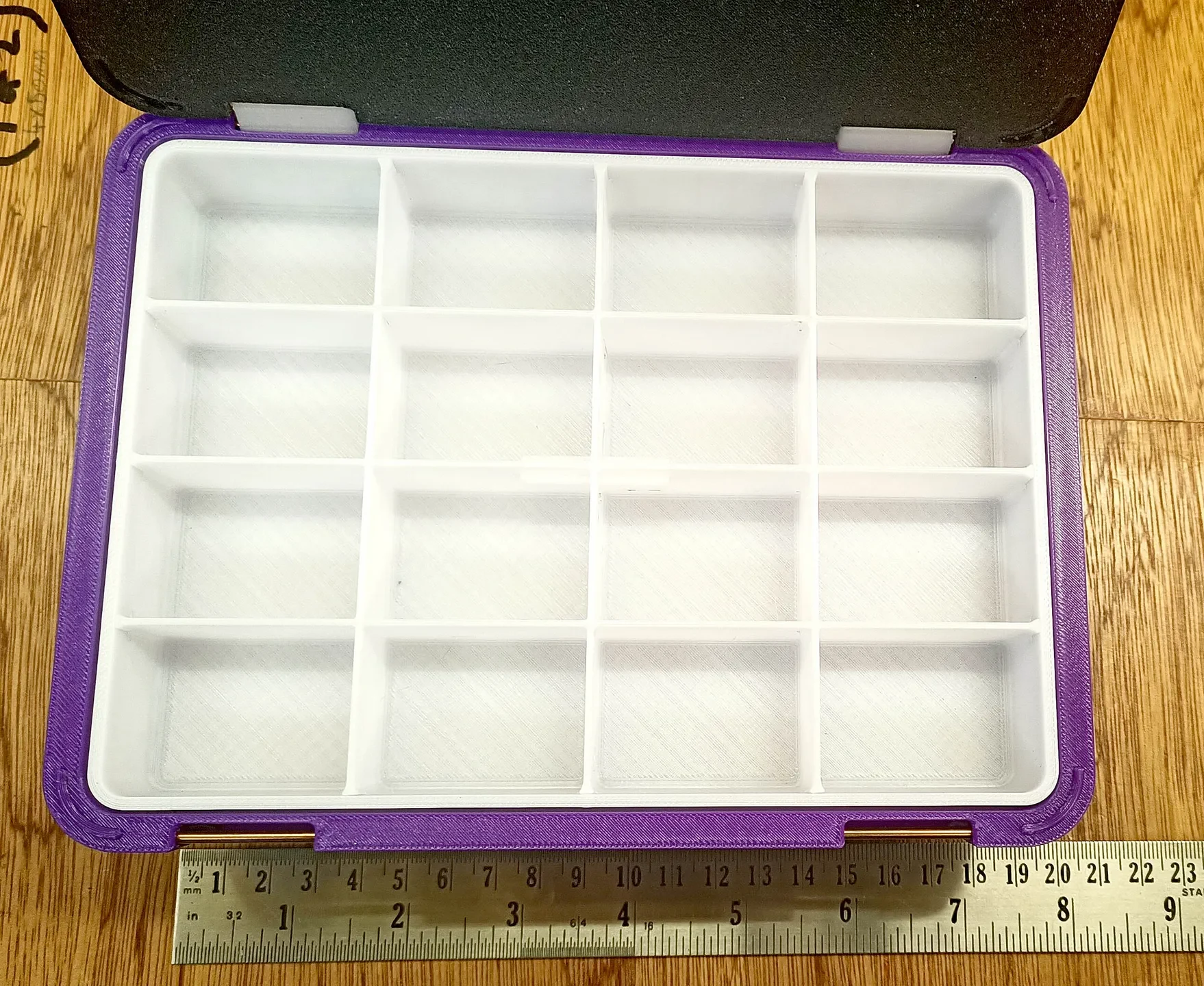

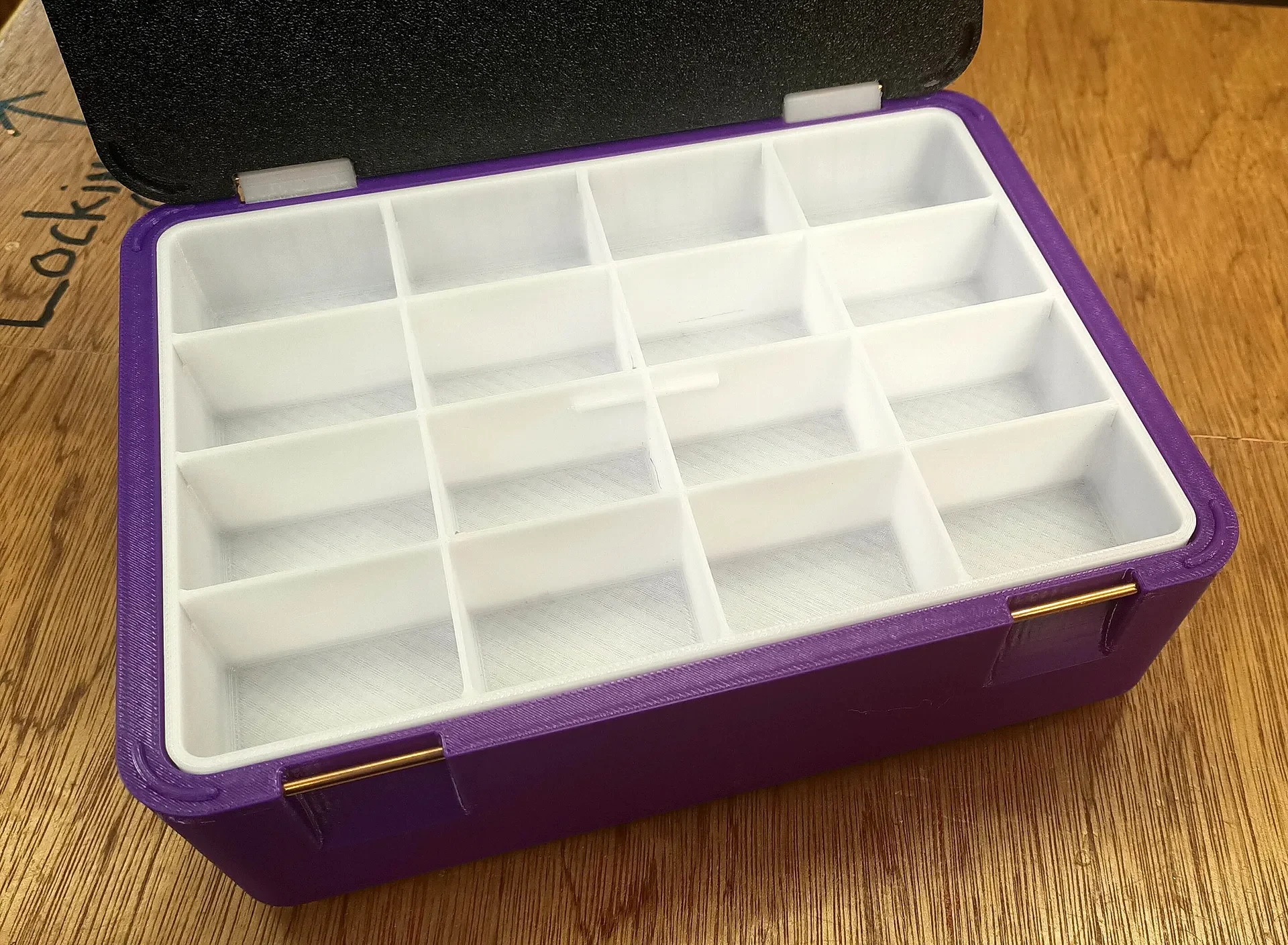

Удобный ящик для хранения компонентов/хобби с откидной крышкой и застежками, удерживающими ее в закрытом состоянии. Оснащен съемным лотком, который, когда он установлен, и закрытая крышка предотвращает рассыпание предметов между отделениями (если размер предметов превышает 1 мм). См. изображение в разрезе Fusion360, где показан вид в разрезе закрытого корпуса.

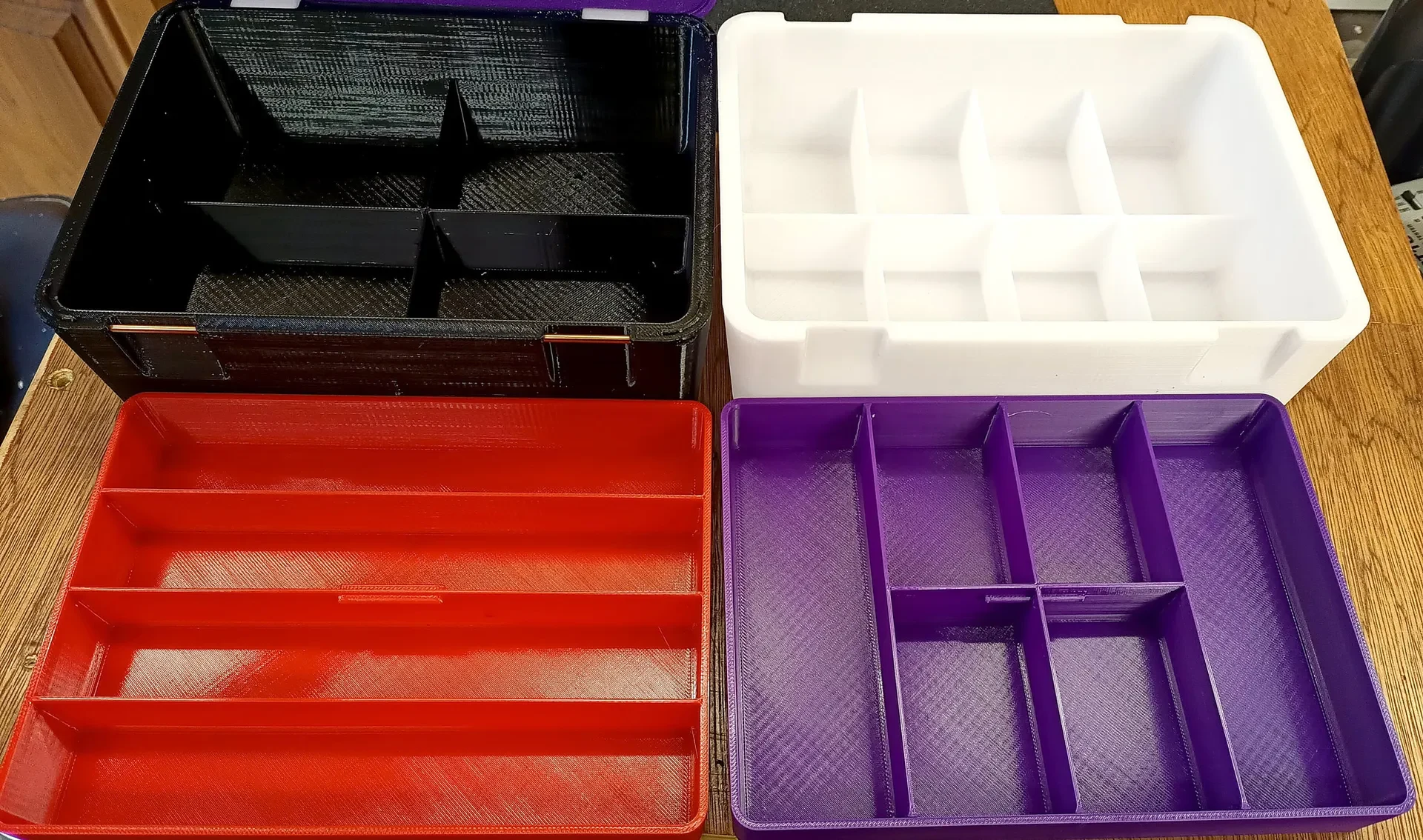

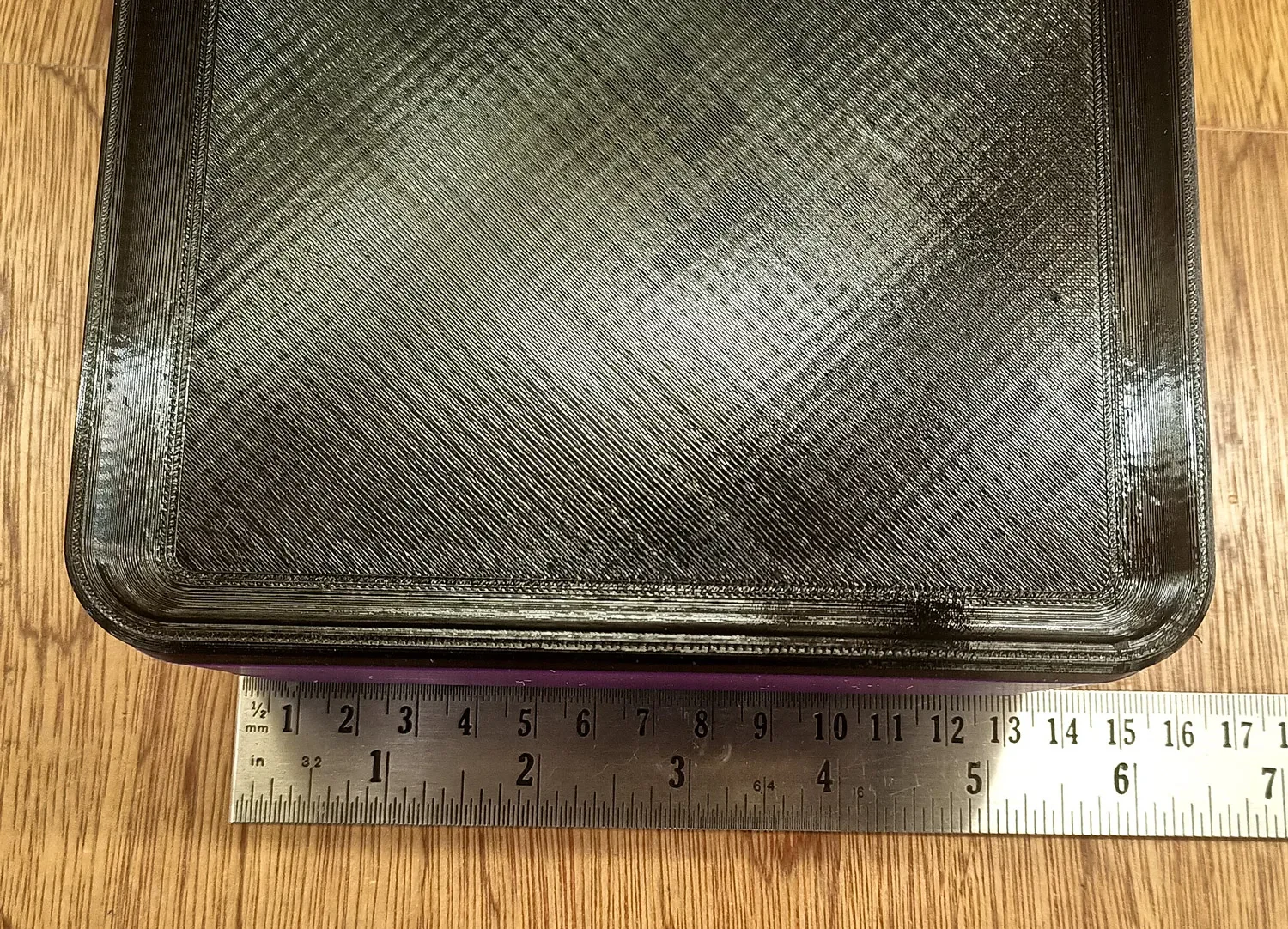

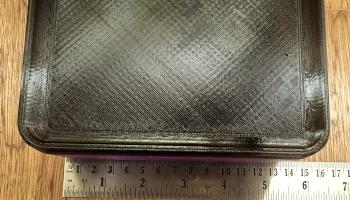

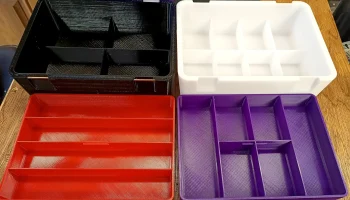

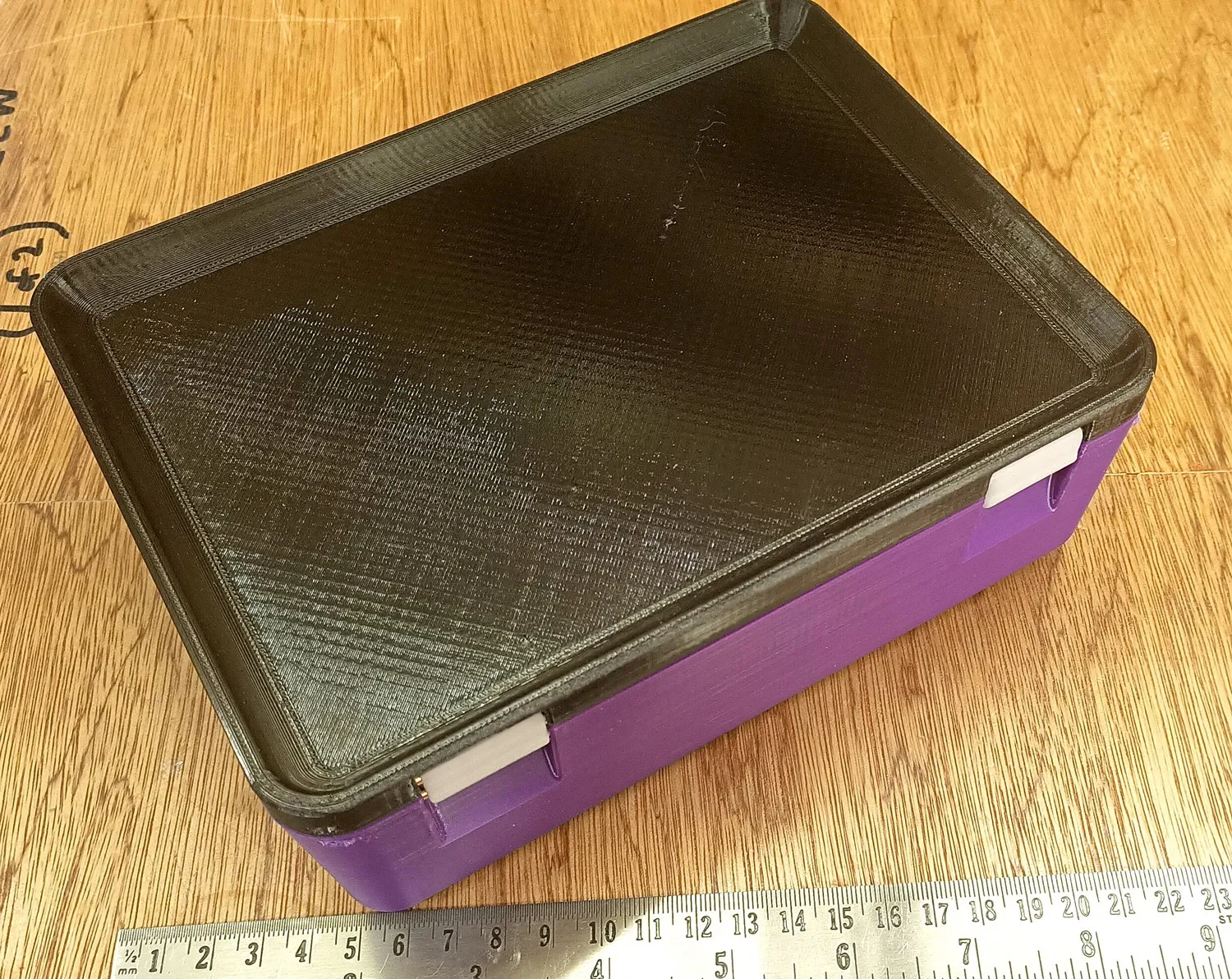

Предусмотрено несколько конфигураций/моделей как корпуса, так и съемного лотка. В крышке кейса сверху имеется выемка для штабелирования.

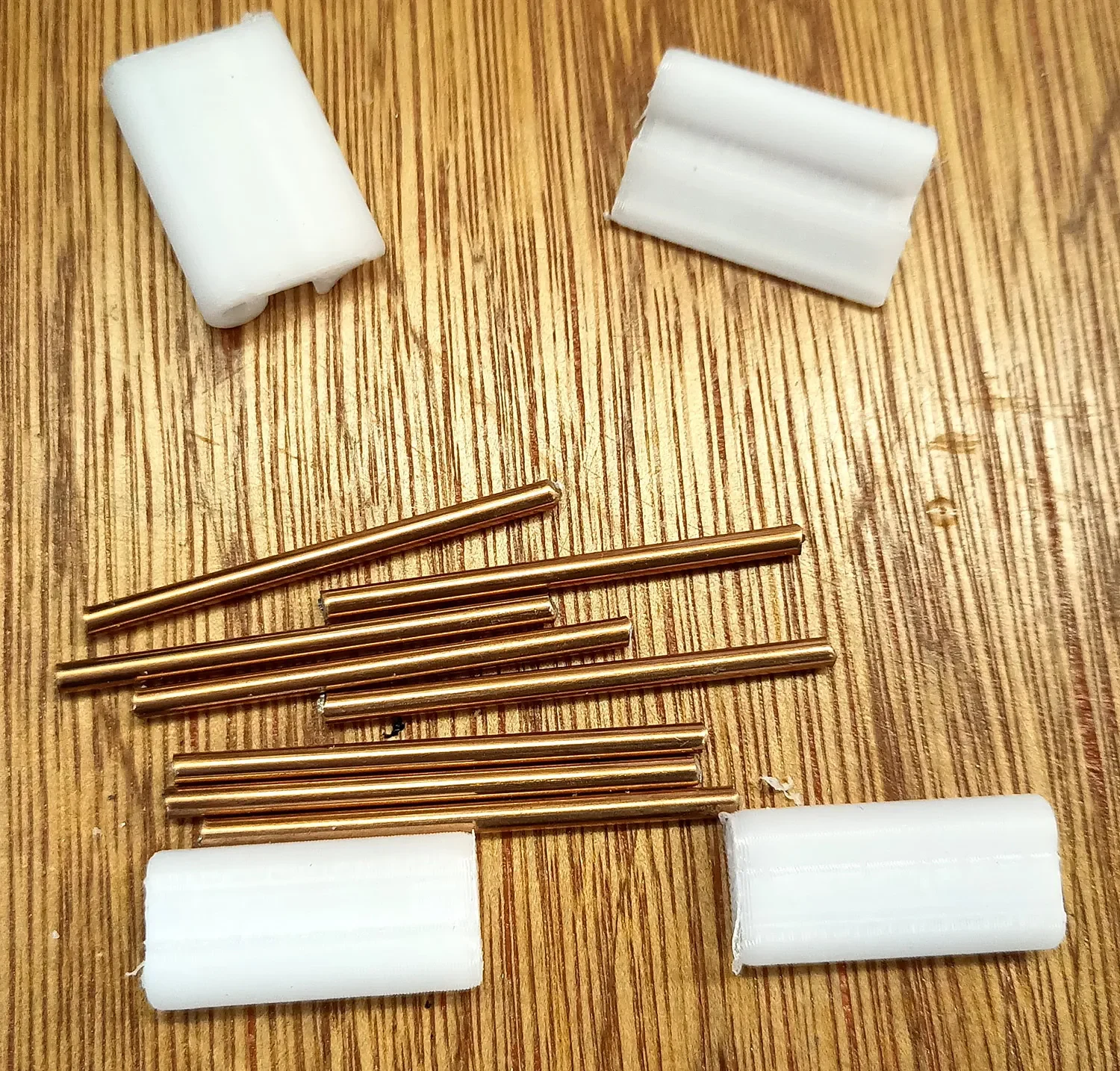

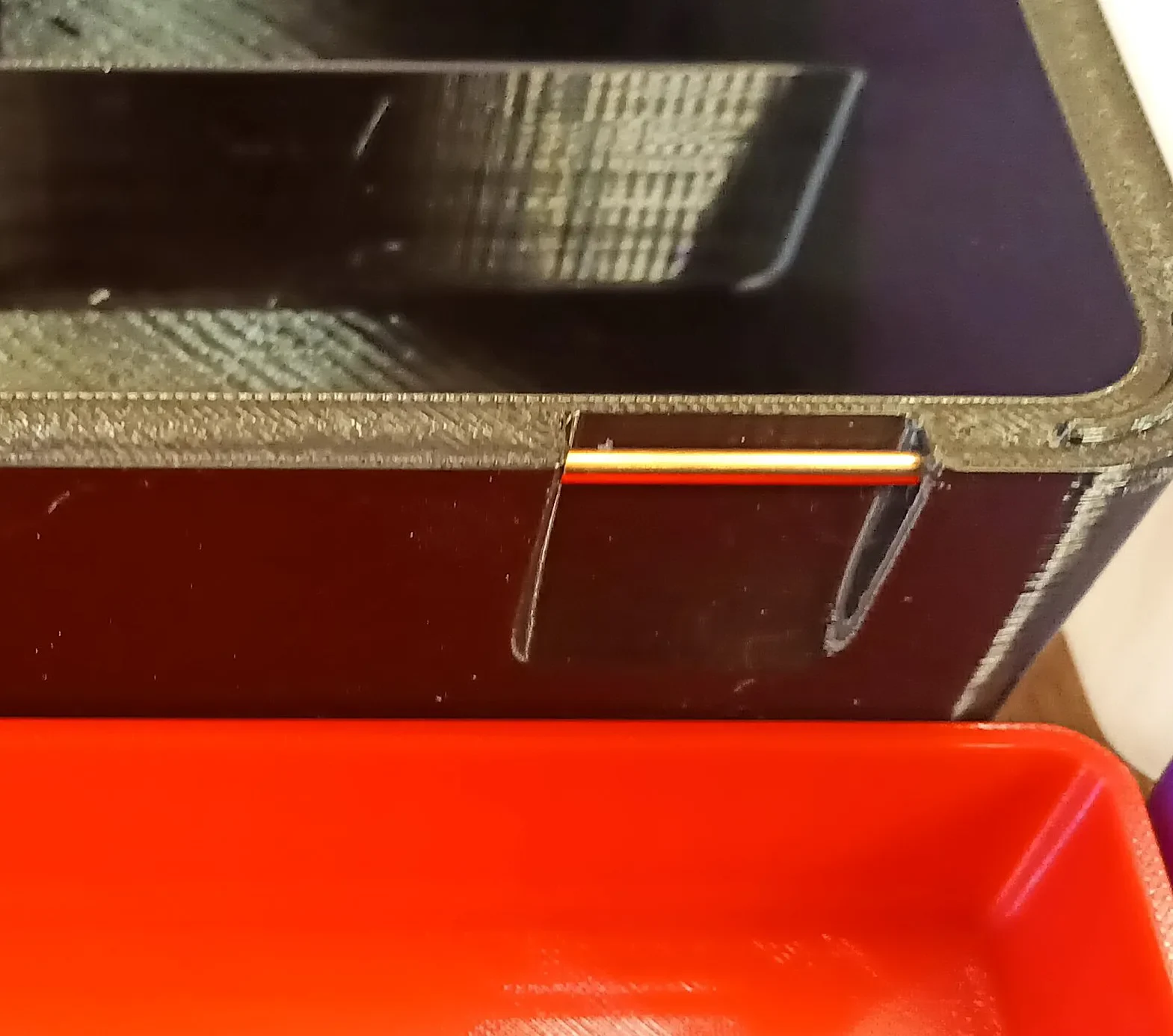

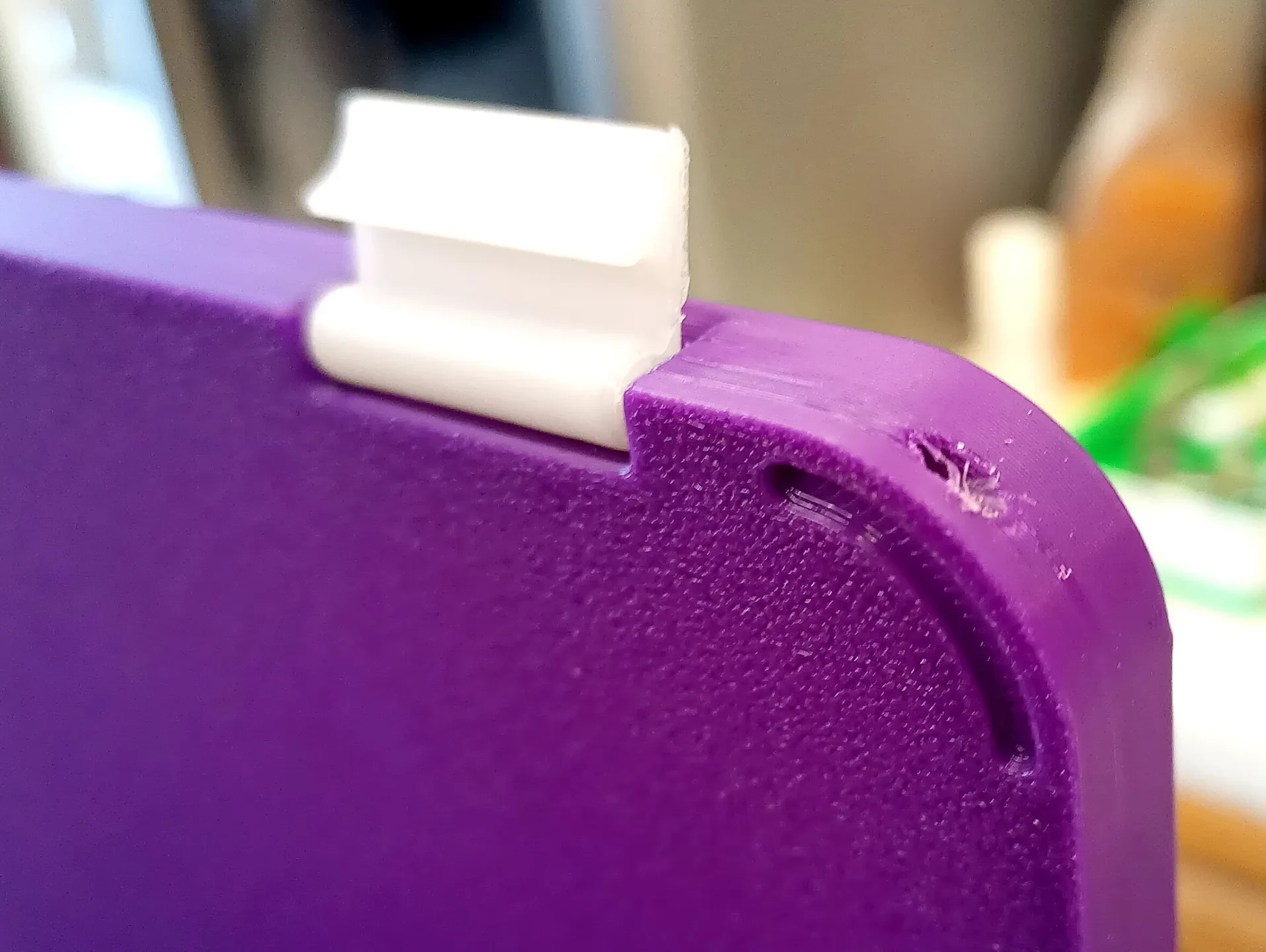

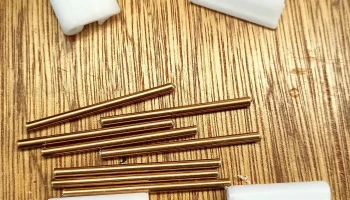

Вам понадобится 8 штифтов диаметром 40 мм и диаметром 2,4 мм для петель/застежек. Я использовал стальной сварочный стержень TIG диаметром 2,4 мм, обрезанный боковыми резаками, и просверлил петли и застежки сверлом 2,5 мм, чтобы обеспечить небольшой зазор. Я просверлил отверстия в крышке и корпусе сверлом диаметром 2,4 мм, чтобы они могли захватить части стержня TIG. Если у вас нет стержней для сварки TIG диаметром 2,4 мм, вы можете использовать стержень с резьбой M2,5, он тоже подойдет.
Я напечатал все это в PETG, высотой слоя 0,24 мм и заполнением 15%. Корпуса, лотки и крышка были напечатаны в той же ориентации, что и в готовой модели, и я напечатал их без полей. Но петли и застежки (вам нужно будет распечатать по 2 штуки на коробку) были напечатаны вертикально по краям, я добавил к ним поля толщиной 5 мм, чтобы придать им некоторую устойчивость.
В этой модели опоры не нужны.
