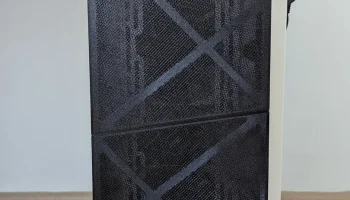

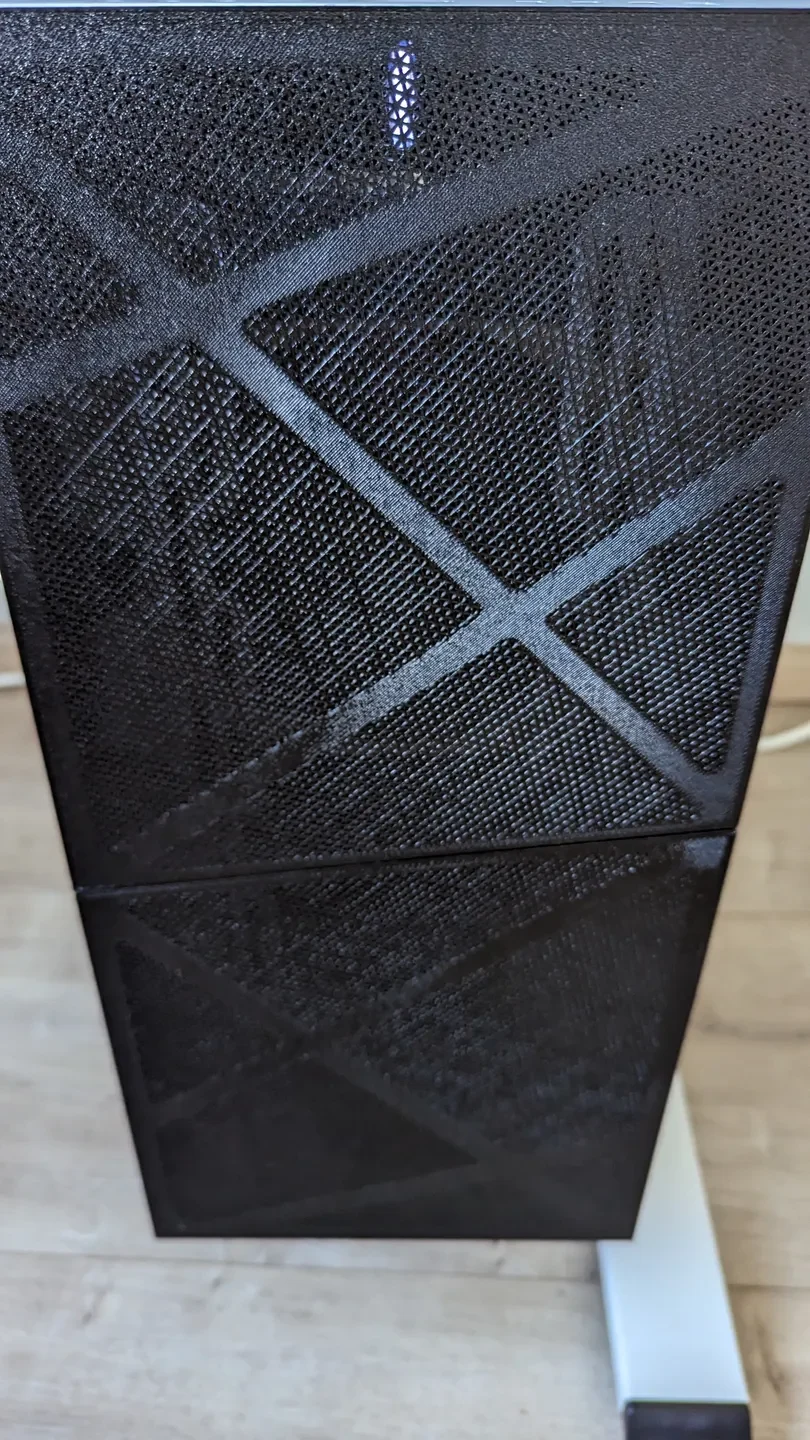

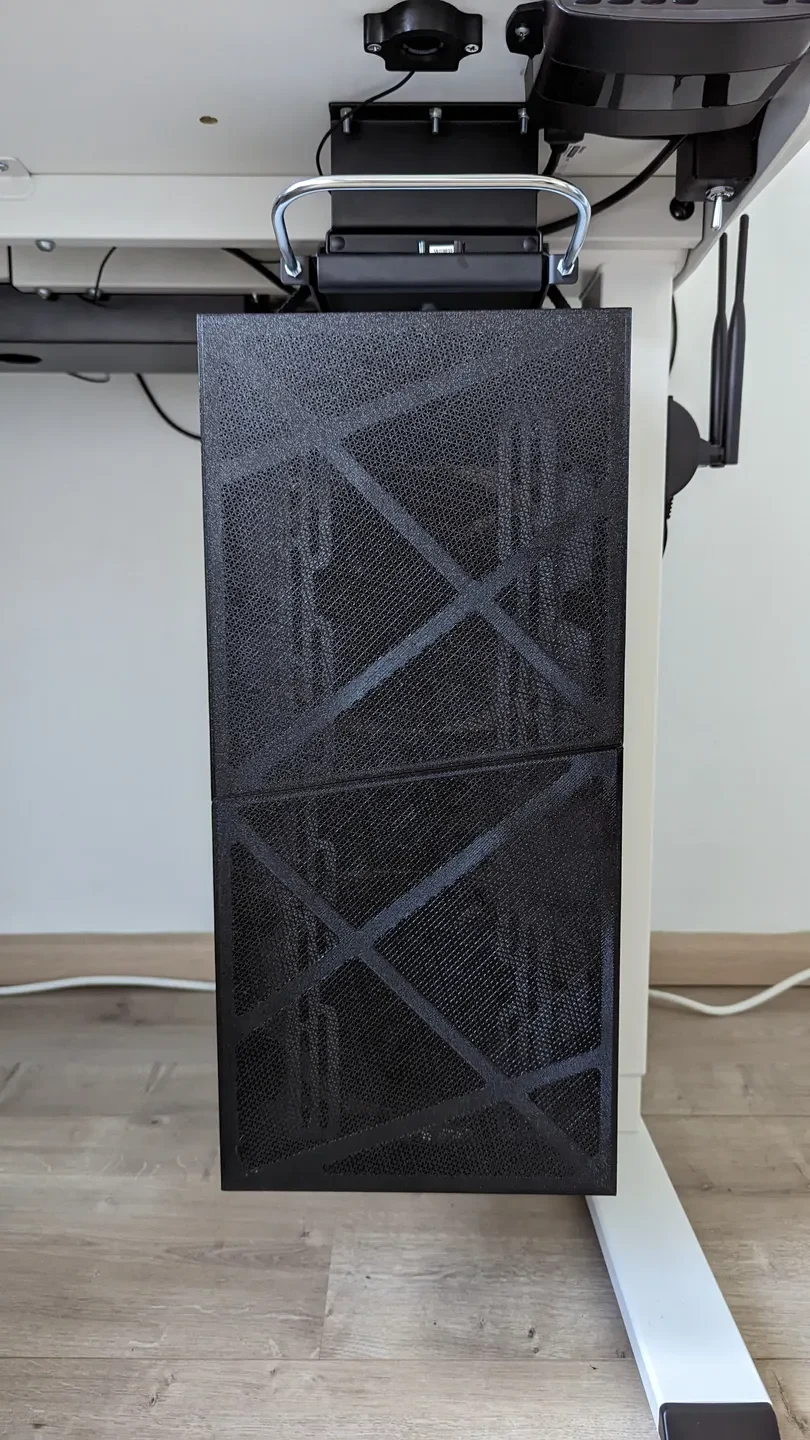

Сетчатая передняя часть для Fractal Design R7 Compact......
Что это такое?

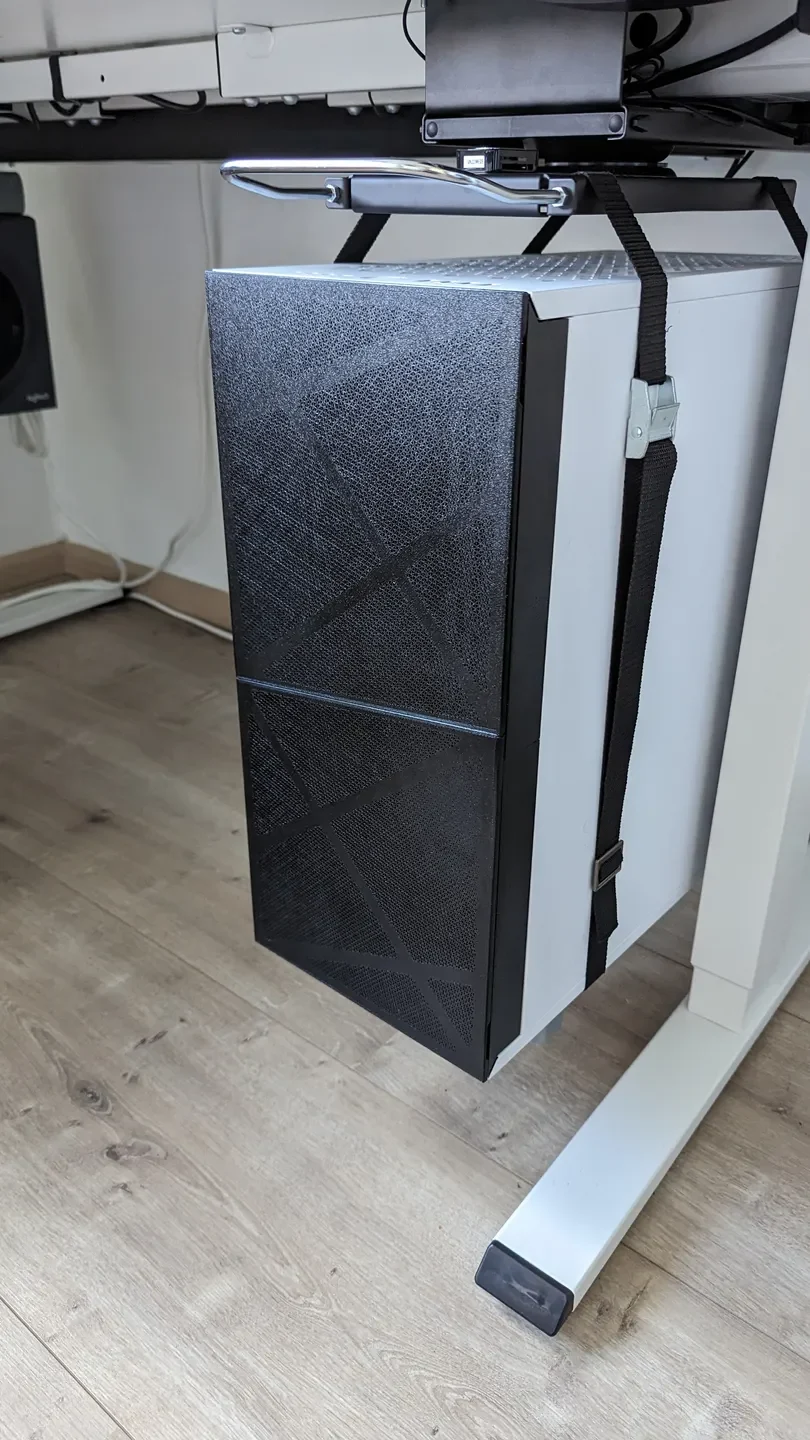

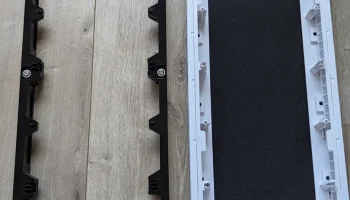

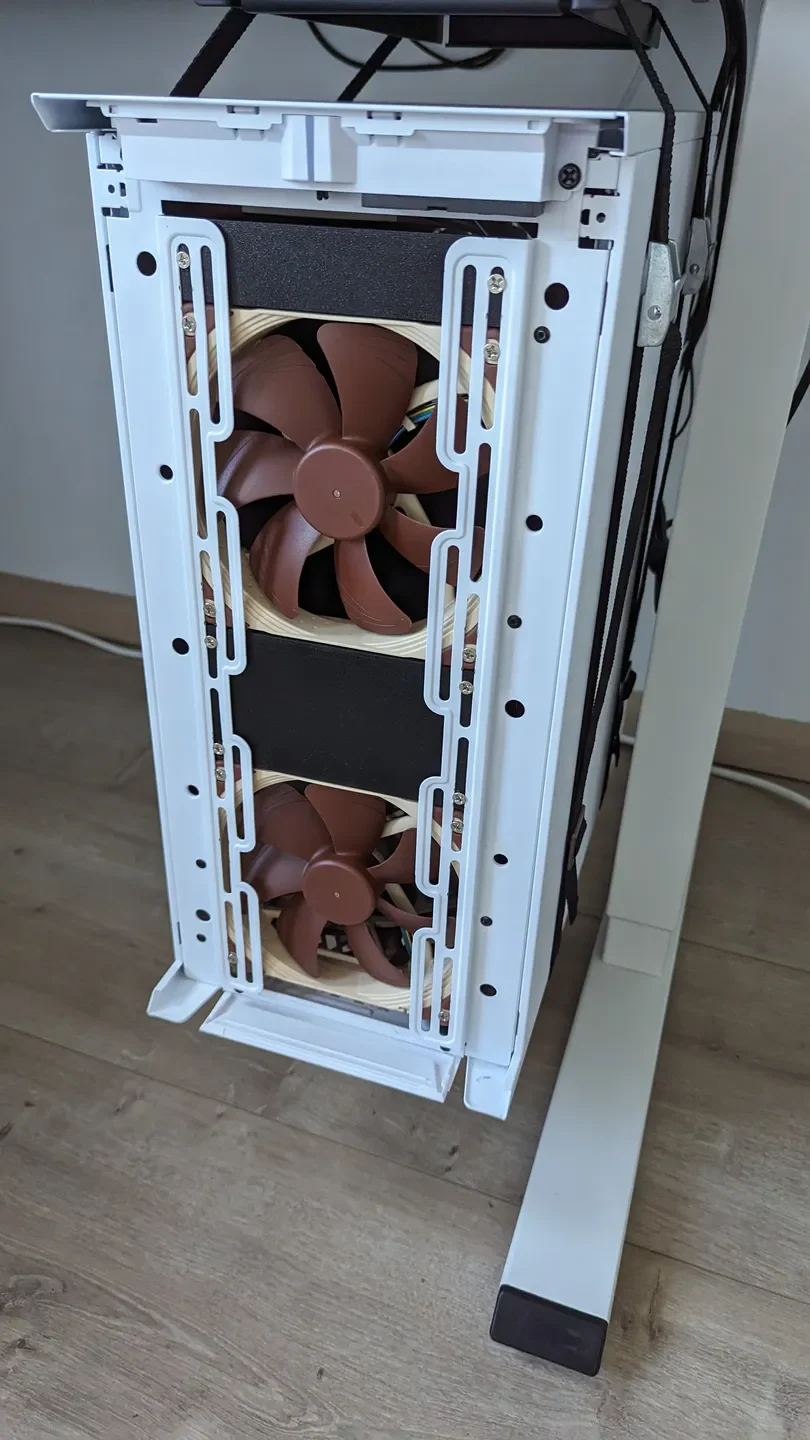

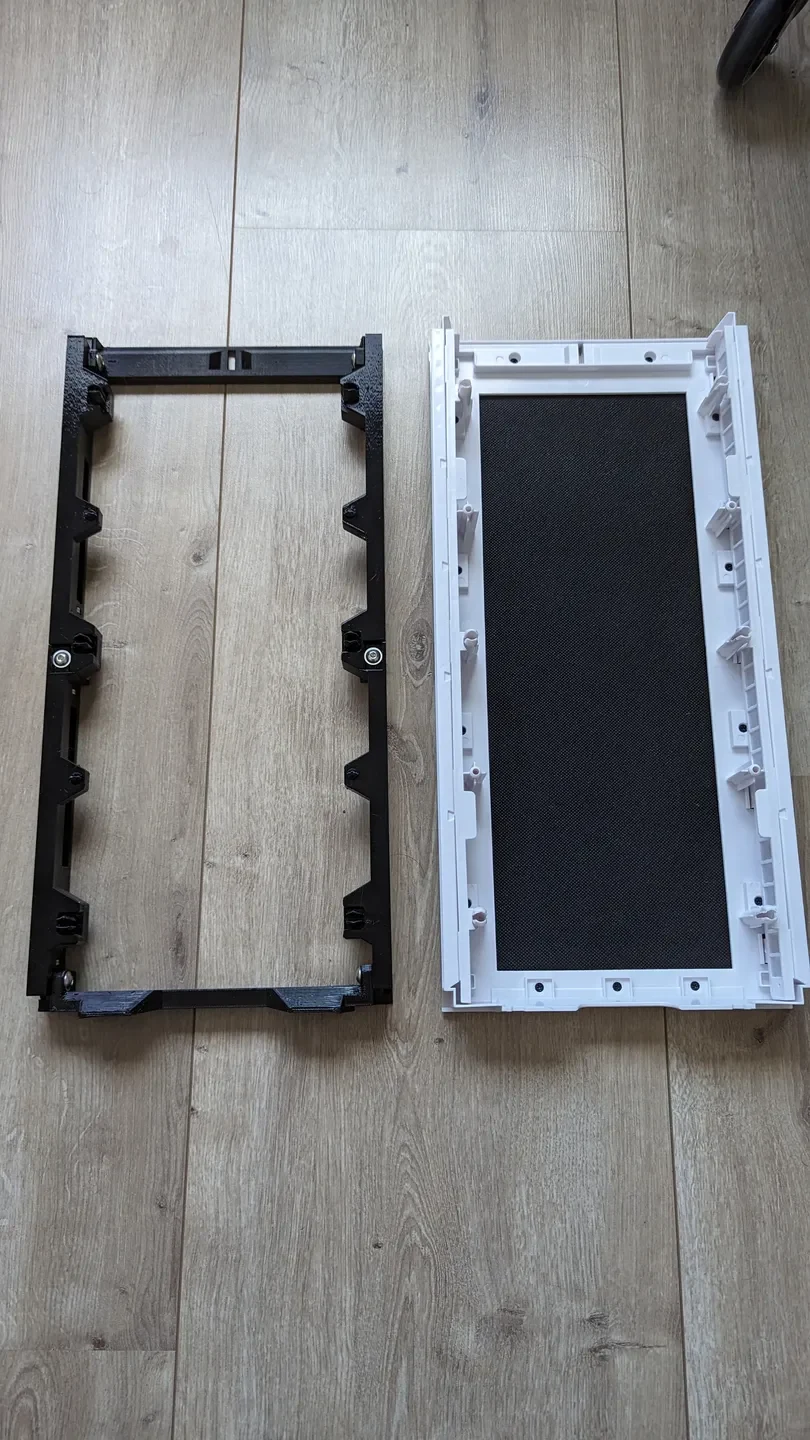

Это замена передней рамы для Fractal Design R7 Compact. Он взаимодействует с существующими монтажными приспособлениями корпуса, поэтому вы можете менять его местами со стандартной передней панелью по своему желанию. Например, возможно, вам нужно больше охлаждения в летнюю жару и стандартная передняя панель в зимние месяцы.

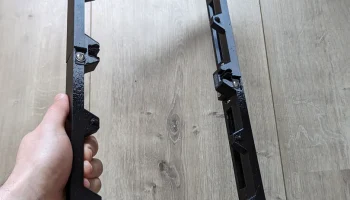

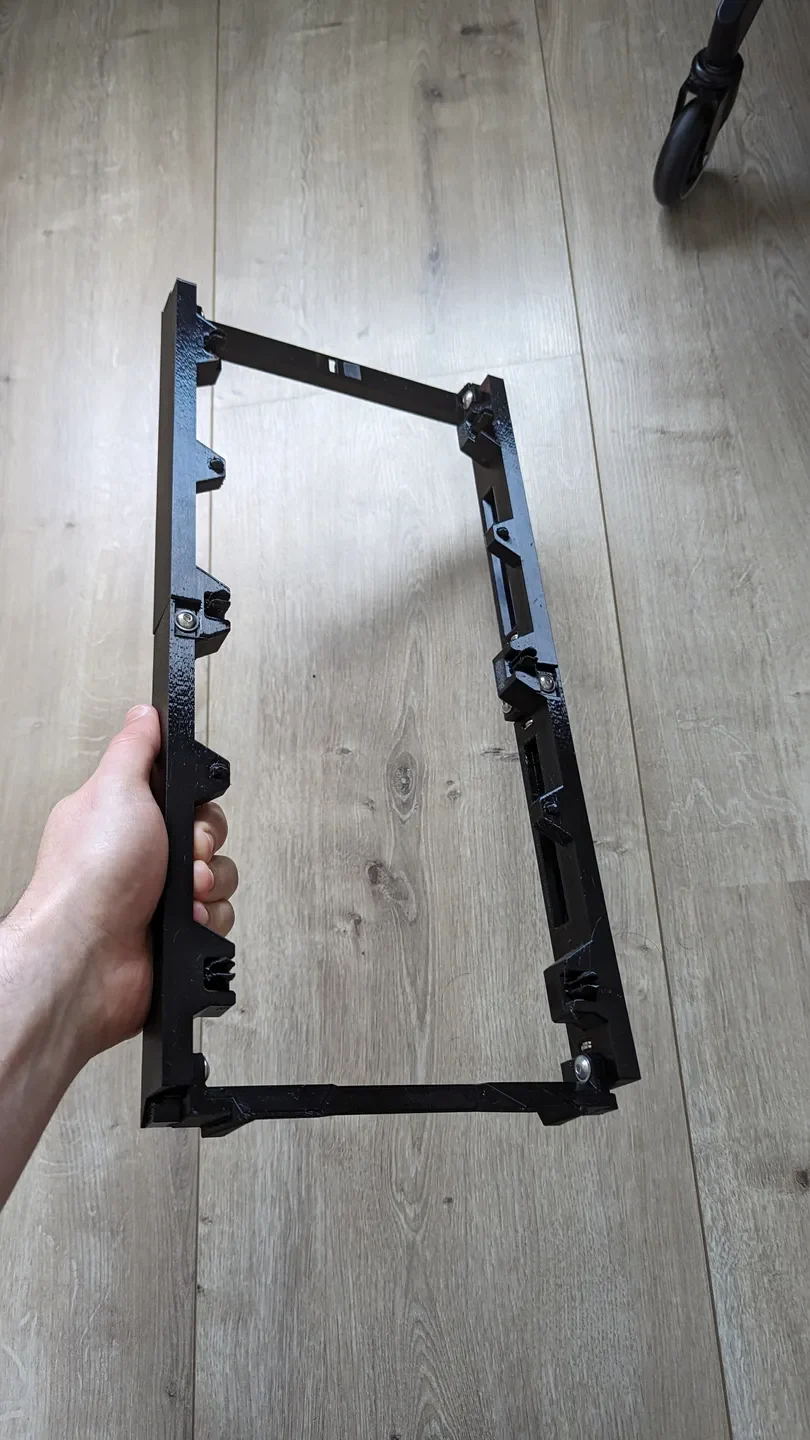

Детали спроектированы с учетом размера кровати Prusa Mk3S+, поэтому вертикальные направляющие рамы разделены на две части и соединены термовставками и болтами. Аналогичным образом передняя сетчатая панель разделена на две части.
Почему?
Я хотел посмотреть, смогу ли я улучшить температуру в моем корпусе Fractal Design R7 Compact, не покупая новый корпус. Оглядываясь назад, я понимаю, что мне следовало купить их модель Meshify, но вот мы здесь.
Это была увлекательная дизайнерская задача: сначала нужно было смоделировать перед��юю часть корпуса, затем создать конструкцию с кнопкой для ее крепления, обойти ограничения по размеру корпуса Prusa Mk3S+ и, наконец, изучить модификаторы и сетки в PrusaSlicer.
Рекомендации по печати
Все детали здесь напечатаны PETG с соплом 0,6 мм и высотой слоя 0,4 мм. Я включил файлы проекта PrusaSlicer .3mf для всех частей.

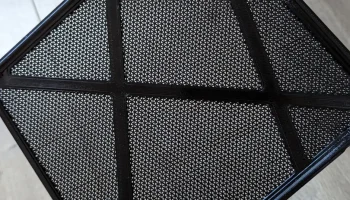

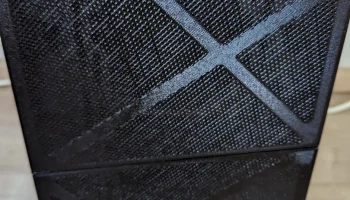

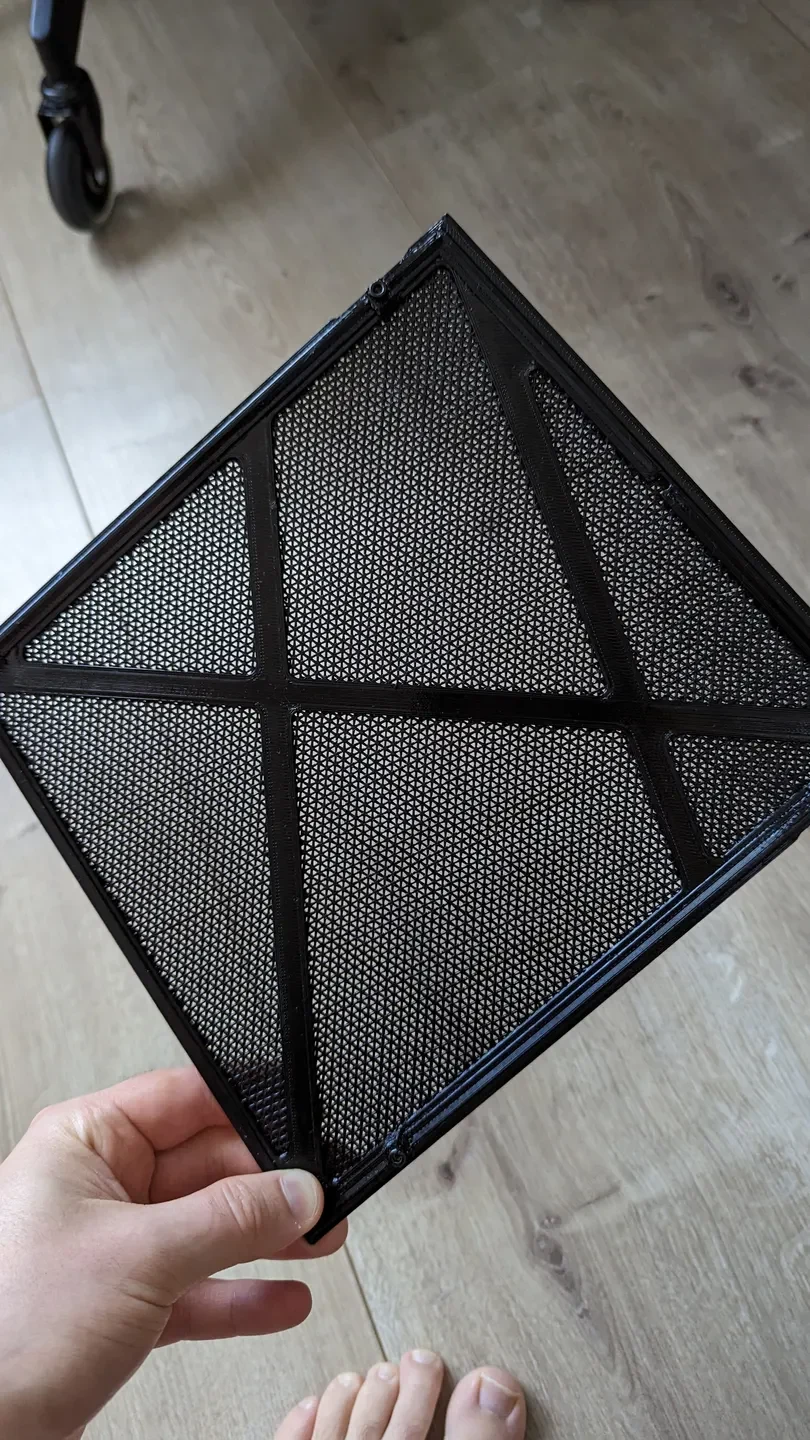

Сложнее всего печатать сетчатые панели. Я включил специально разработанные части-модификаторы, которые вы можете использовать в PrusaSlicer для создания заполнения с использованием сеток-модификаторов (вот хорошее видео от Prusa, если оно для вас новое, как и для меня). Все это должно быть в файлах .3mf, и вы можете настроить параметры, чтобы создать узор заполнения/сетки по своему усмотрению. Мне бы очень хотелось посмотреть, что многонитевой принтер сможет сделать с цветами на этом принтере.
Альтернативный сетчатый материал
Первоначально я планировал использовать для своей сетки другой сетчатый материал, натянутый поперек печатной платформы (вот пример техники), но сетчатые панели занимают почти всю печатную платформу, и мне было трудно заставить материал лежать ровно и без помех.
Требуемое оборудование
(16) дисковых магнитов 10 x 1,5 мм ИЛИ (8) дисковых магнитов 10 x 3 мм
(8) термовставки M3 длиной не более 5,8 мм.
(8) Винты с головкой под торцевой ключ M3 x 5
(8) термовставки M5, не длиннее 5,8 мм.
(8) Винты с полукруглой головкой M5 x 12
Сборка

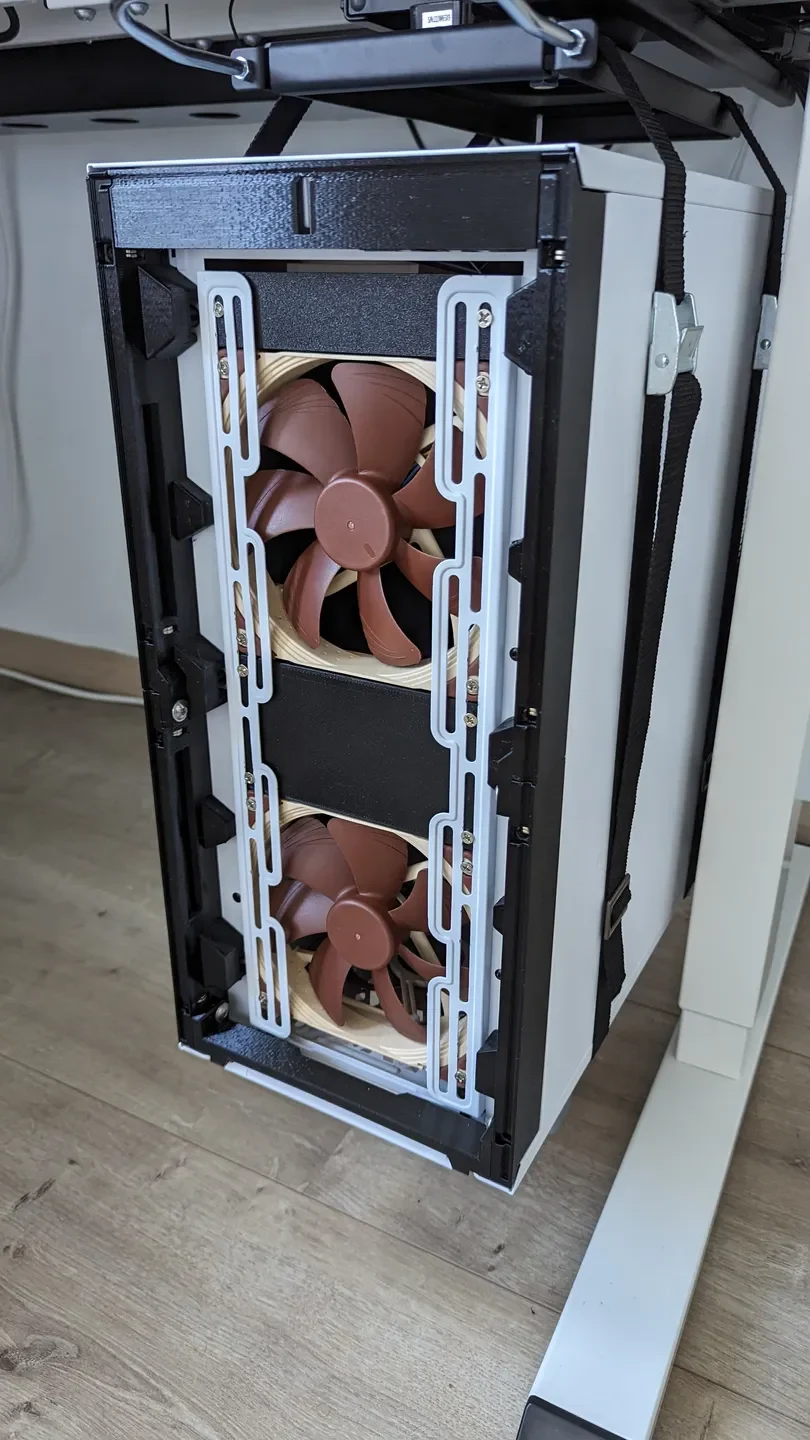

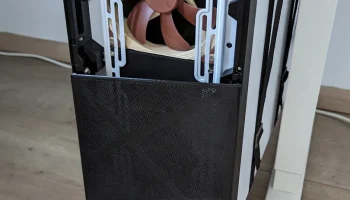

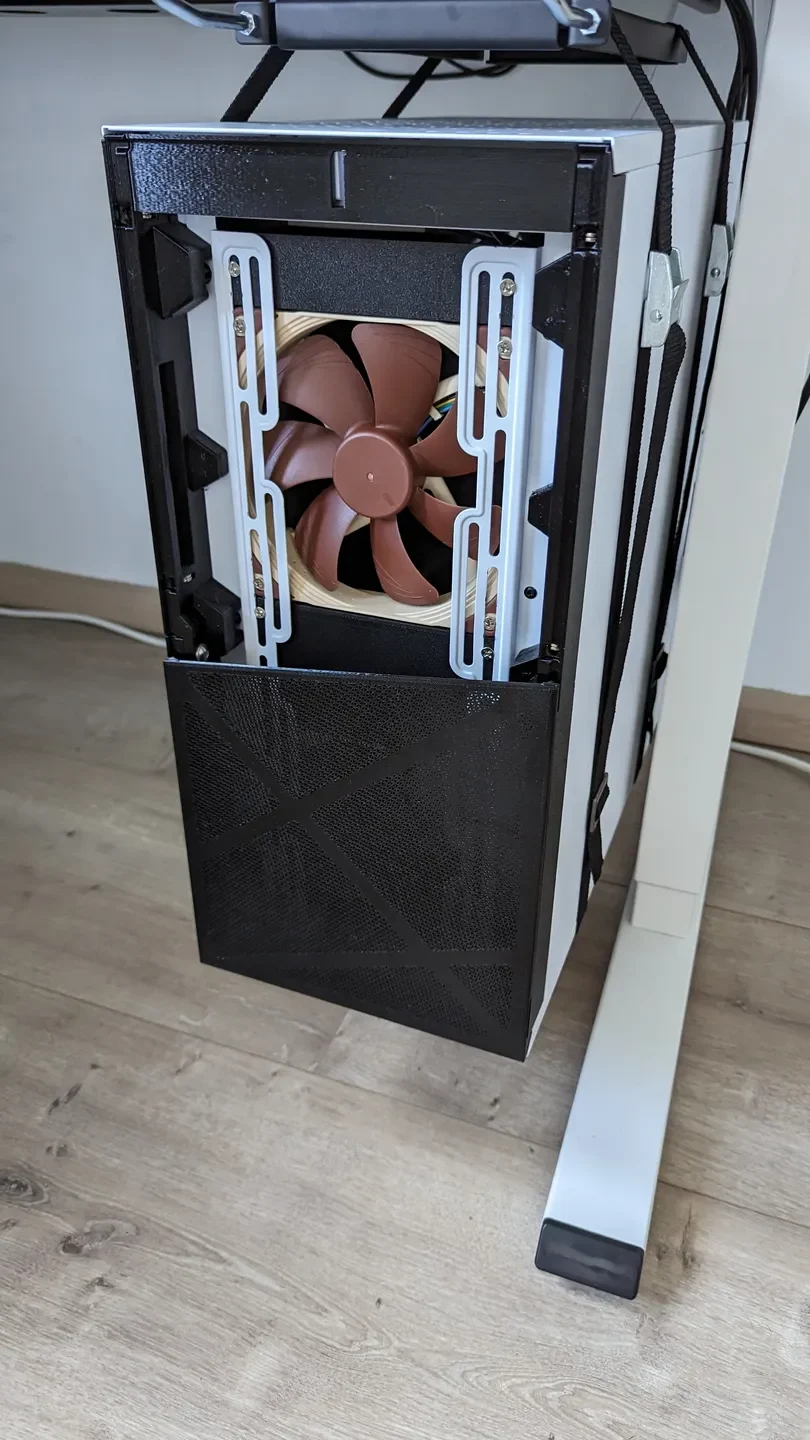

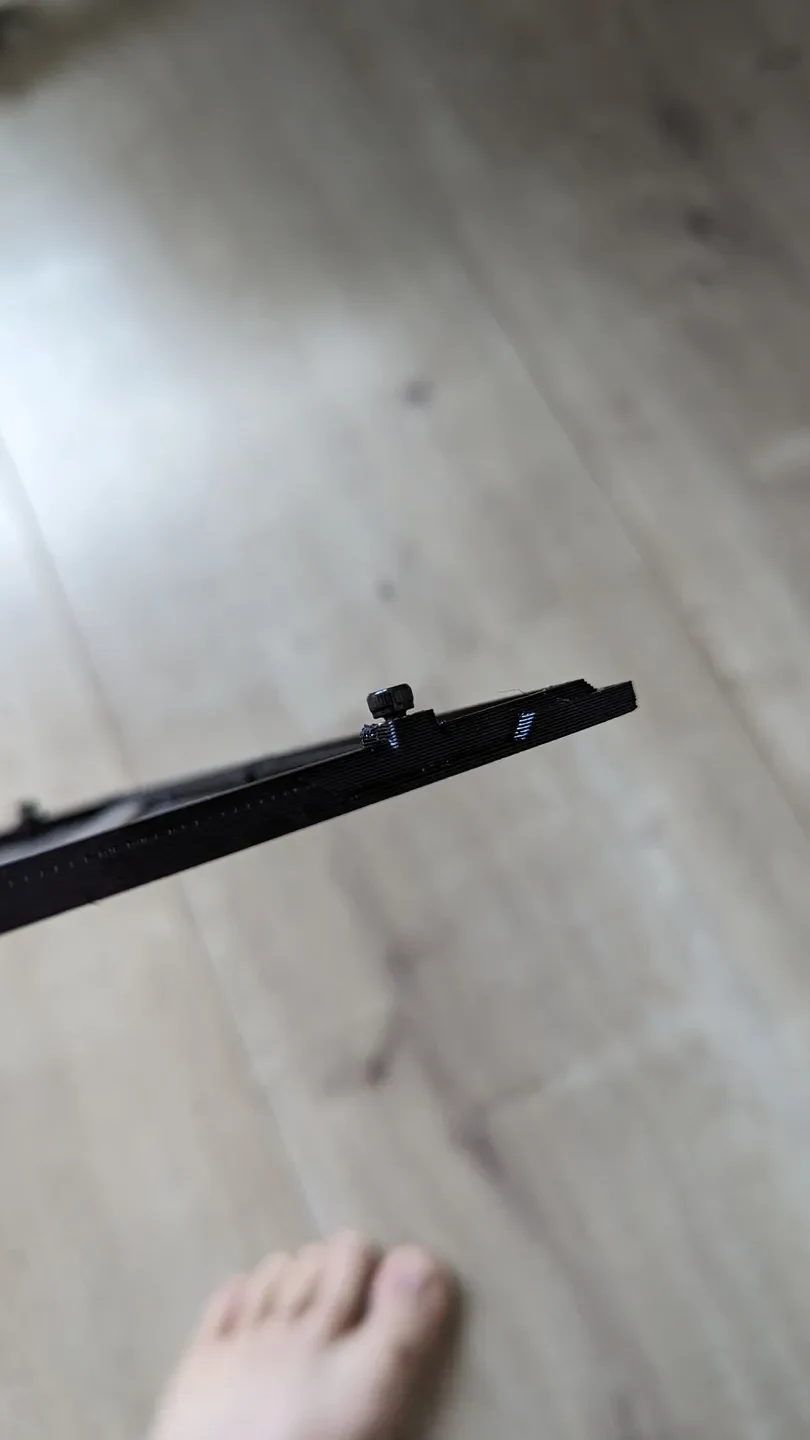

Крепеж M5 используется для соединения компонентов рамы, а крепеж M3 и магниты используются для крепления сетчатых панелей к раме.
