Двойное крепление SSD для лотка Fractal Design SSD Type B...

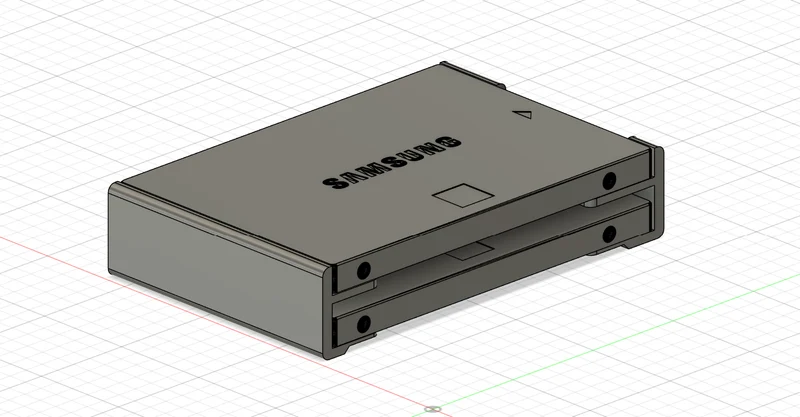

Это крепление позволяет соединить твердотельные накопители в два стека, чтобы получить больше дисков и емкость. Крепление предназначено в первую очередь для лотка твердотельного накопителя типа B при установке на задней стороне в Fractal Design Define 7, но также совместимо с двумя внутренними монтажными позициями, которые находятся на каркасе блока питания.

Части
Вам понадобится 8 стандартных винтов SSD. (М3)

Инструкции

Сначала необходимо подключить внешний SDD. Просто вставьте отвертку в монтажные отверстия нижнего привода, чтобы зафиксировать его на месте.

Внутренний диск должен быть установлен вместе с лотком для SDD. выступающие части лотка SSD должны входить в углубления на креплениях.

отверстия на креплениях должны совпадать с отверстиями на твердотельном накопителе и лотке, и он собирается как один твердотельный накопитель, при этом монтажные отверстия находятся между лотком твердотельного накопителя и накопителем.

Ориентация стека накопителей не имеет значения, хотя разъемы будут выступать больше, если конец разъема находится напротив конца винта с накатанной головкой.

Печать

Их следует размещать на плоских сторонах, чтобы избежать опор.
