Мод Fractal Design Define 7 XL Upright GPU
Изменить: это, вероятно, работает с большинством других случаев с направляющими радиатора/вентилятора сверху (140 мм), а блок адаптера поддерживает большинство графических процессоров с тремя или менее кронштейнами.

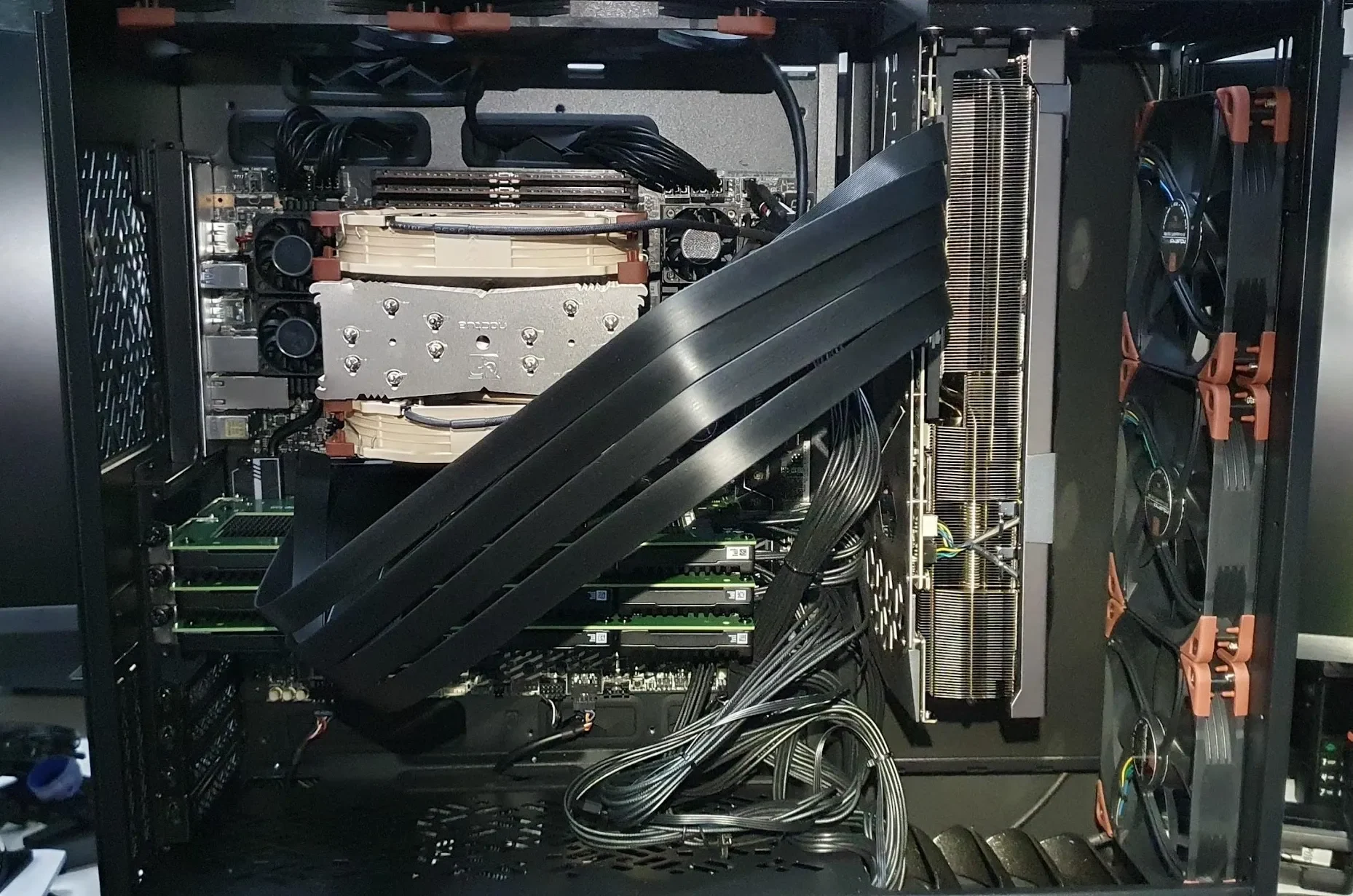

Я построил новую рабочую станцию с графическим процессором с воздушным охлаждением. Я был опечален, когда заметил, что не могу использовать для его размещения самый нижний слот PCIE, потому что в любом другом слоте он украдет дополнительные линии и слоты. В корпусе было достаточно места, поэтому я сделал приспособление, которое можно использовать для установки графического процессора в вертикальном положении. Работает хорошо и не тратит полосы.
Вам понадобится переходной кабель от слота к графическому процессору Upright.
С трех сторон имеются винты/отверстия:
Три отверстия предназначены для винтов M4, а на стороне графического процессора (внизу) имеются резьбовые вставки.
Четыре отверстия со стороны кронштейна имеют размер M3 и оснащены гайками для фиксации их на месте. Они крепятся к замку.
Два отверстия сбоку (не видны на фотографиях) фиксируют графический процессор на рамке. Я использовал два винта М3 и гайки.
Инструкции по установке
Рамка для печати и замок

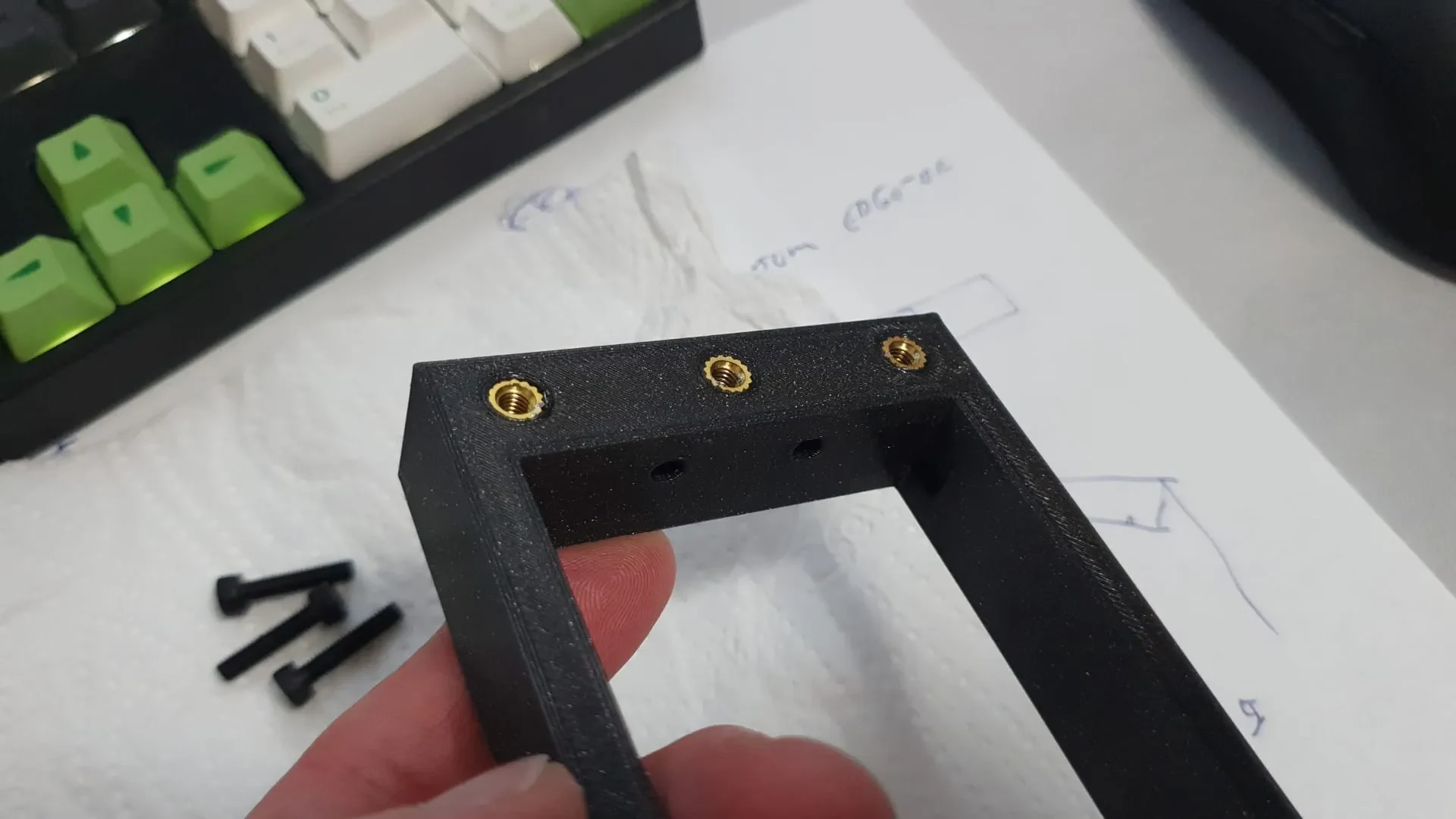

Вставьте три р��зьбовые вставки в раму. Убедитесь, что вы вставили их на правильную сторону рамы (три отверстия большего размера и на той стороне, где прикреплен графический процессор).
Прикрепите рамку к графическому процессору. Используйте два винта M3 с шайбами на обоих концах (между винтом и печатной частью и закрепите их гайками. Это зафиксирует графический процессор на раме).
Подготовьте три винта М4 с шайбами.
Подготовьте четыре винта М4 с шайбами и гайками.
(Необязательно) Сделайте петлю из стяжек-молний и прикрепите их к корпусу на боковой стороне рамы с помощью 4 винтов.

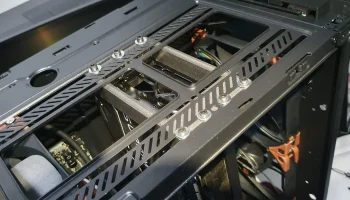

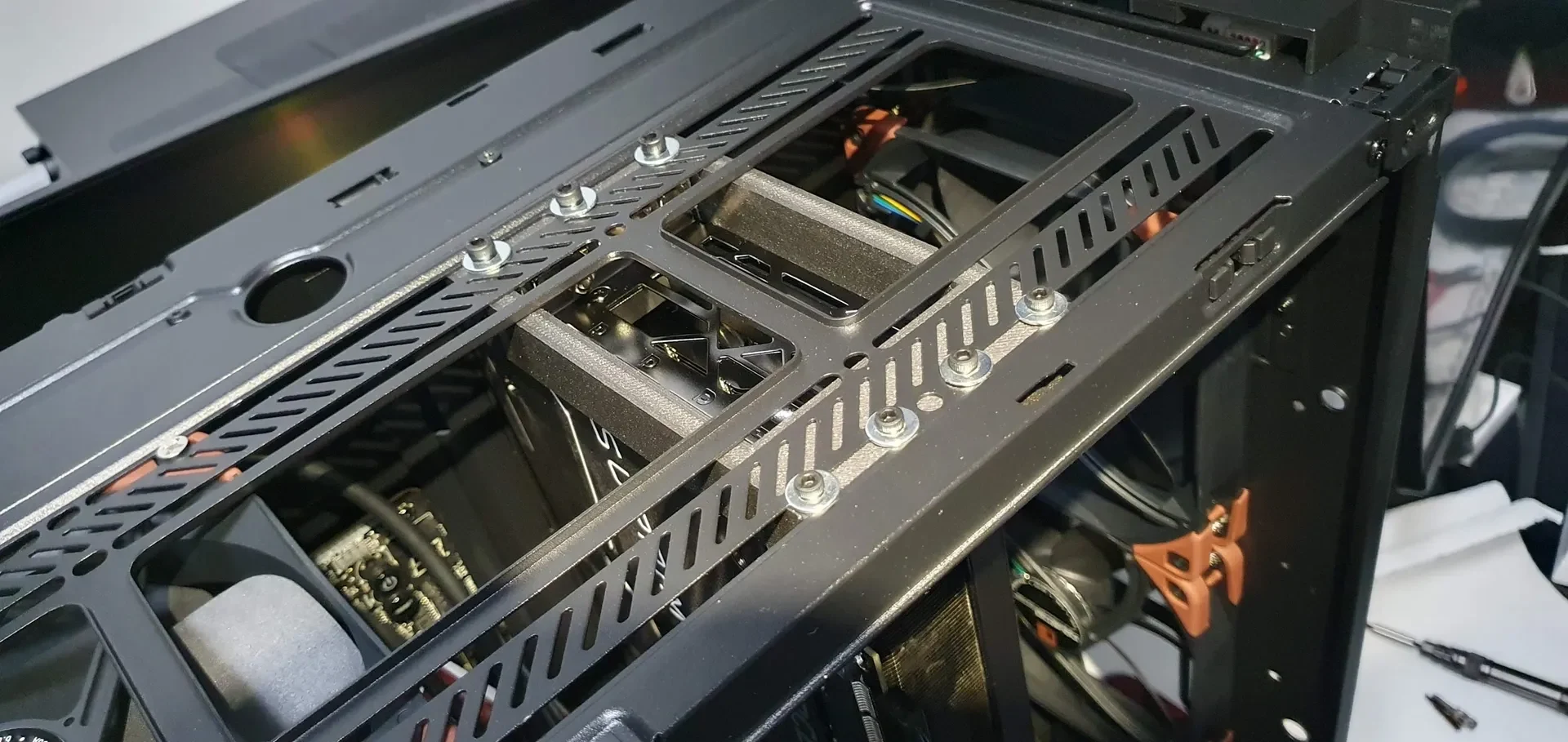

Поднимите графический процессор с рамкой и поместите его на корпус.
(Необязательно) Проденьте сторону кронштейна графического процессора через петлю стяжки, чтобы зафиксировать эту сторону на месте.
Вверните винты М4 в резьбовые вставки.

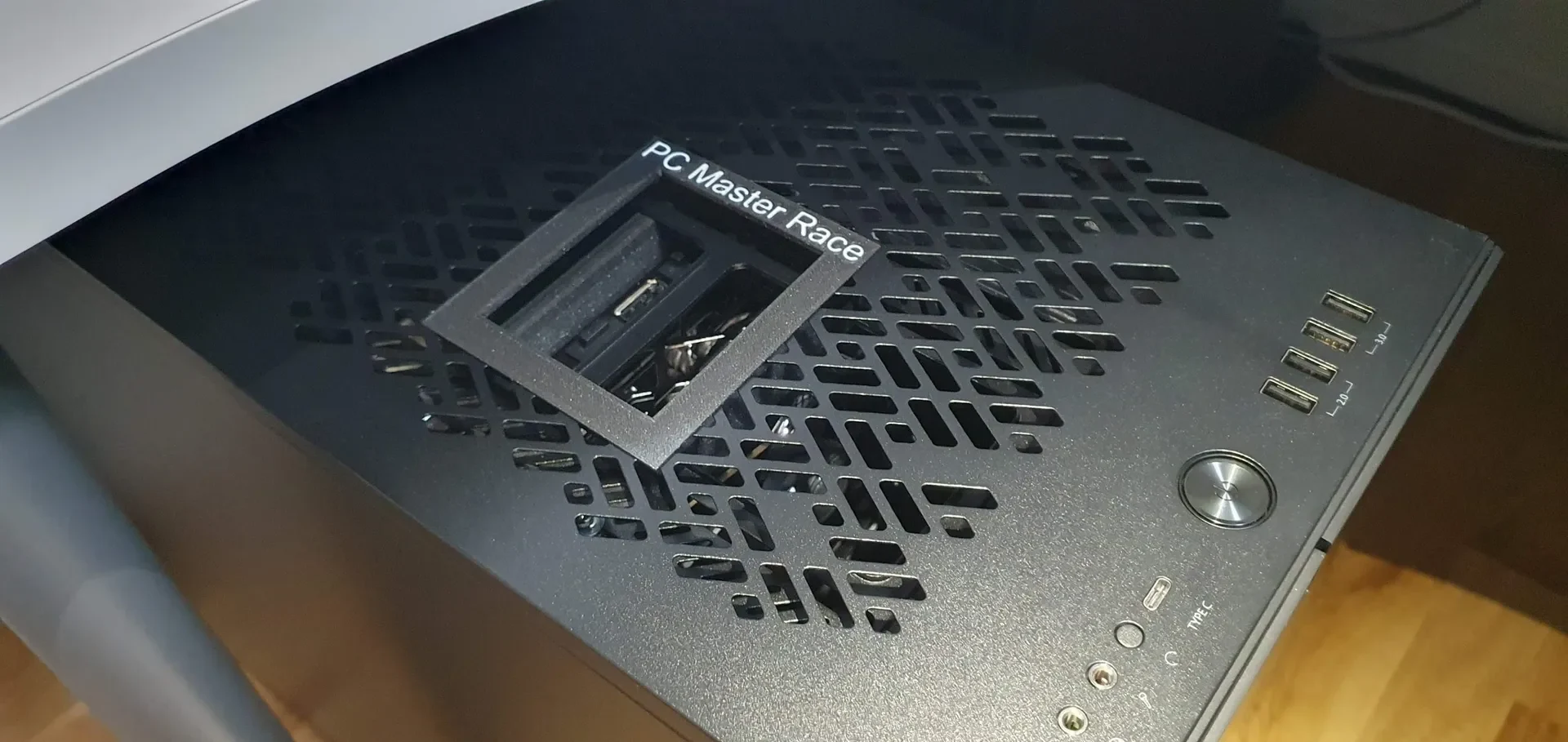

Установите замочную деталь на место

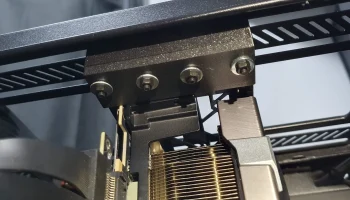

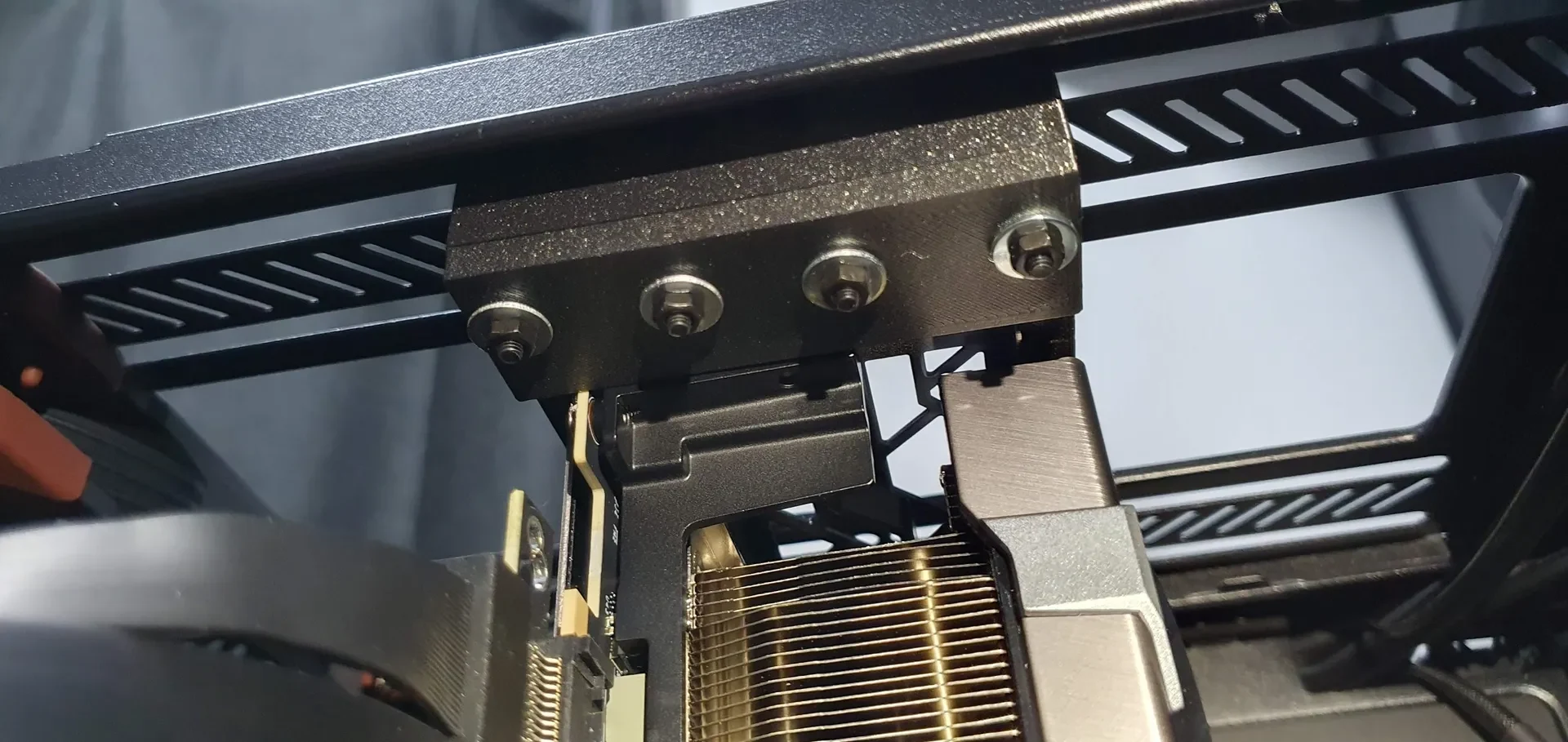

Прикрепите замок 4 винтами M3.
(Необязательно) После того, как вы закрутите пару винтов M3, удерживающих раму и графический процессор, перед затягиванием снимите петлю стяжки.
Затяните винты
Может показаться сложным, но на самом деле это не так. Просто сначала ознакомьтесь с планом, чтобы все было под рукой, когда оно вам понадобится. Это важно, когда вы держите графический процессор за 2000 долларов в одной руке и вам приходится работать только одной рукой.
Я печатал с помощью Prusament PETG, заполнение 70% (думаю, 30% было бы более чем достаточно)
