Конструкция № 78-А
Головоломка для сборки Стюарта Коффина (STC № 78-A)

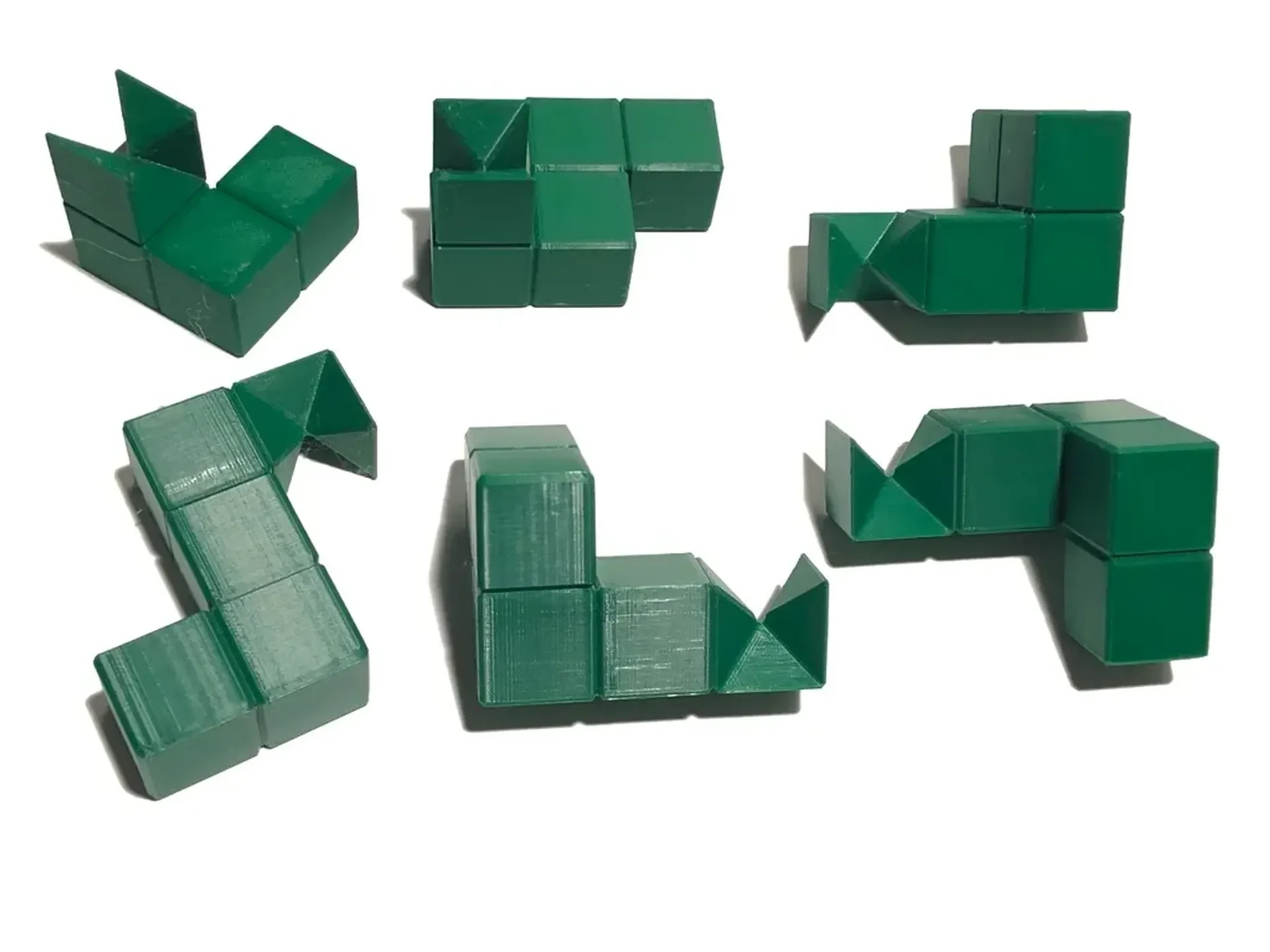

Соберите из шести частей кубик 3х3х3.
Дизайн № 78-А является своего рода продолжением родственного дизайна Coffin «Геркулесовы столбы». Как и «Геркулесовы столпы», он основан на необычном расчленении куба на полукубы, на этот раз все шесть частей содержат рассеченный компонент.
Эта конструкция мал��известна и производится редко. Сам Коффин мало что сказал по этому поводу, отметив лишь, что «если три [составные] части соединить вместе в начале, головоломку невозможно собрать». Несмотря на пренебрежение, это прекрасная и уникальная конструкция, и мне было очень весело ее решать. Рекомендуется всем, кто заинтересован в изучении закоулков каталога Coffin.
Помимо Геркулесовых столпов, другие конструкции гробов, использующие ту же концепцию, включают «Восьмерки» и «Тройной крест» / HO HO.
Инструкции по печати

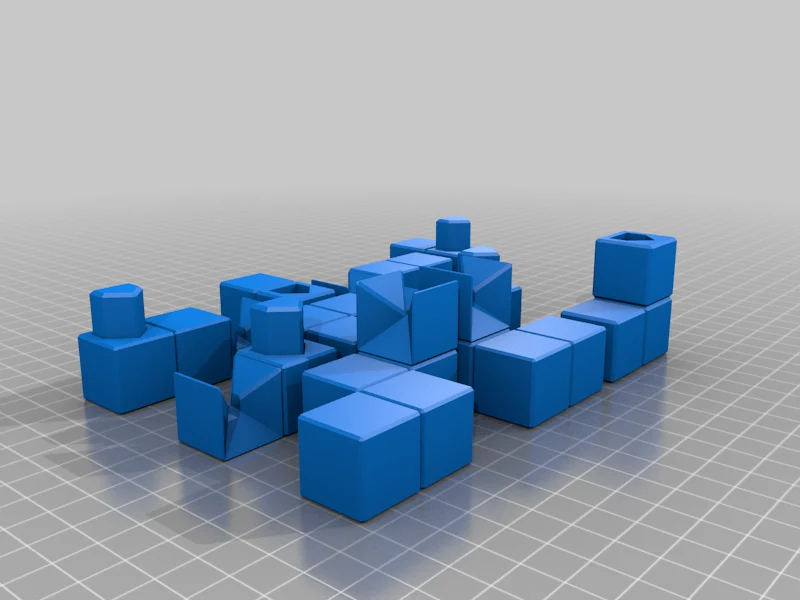

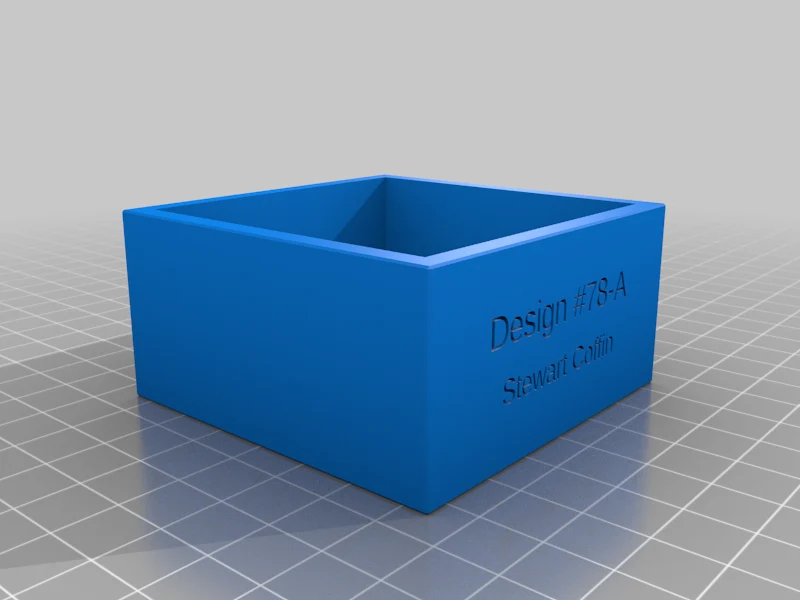

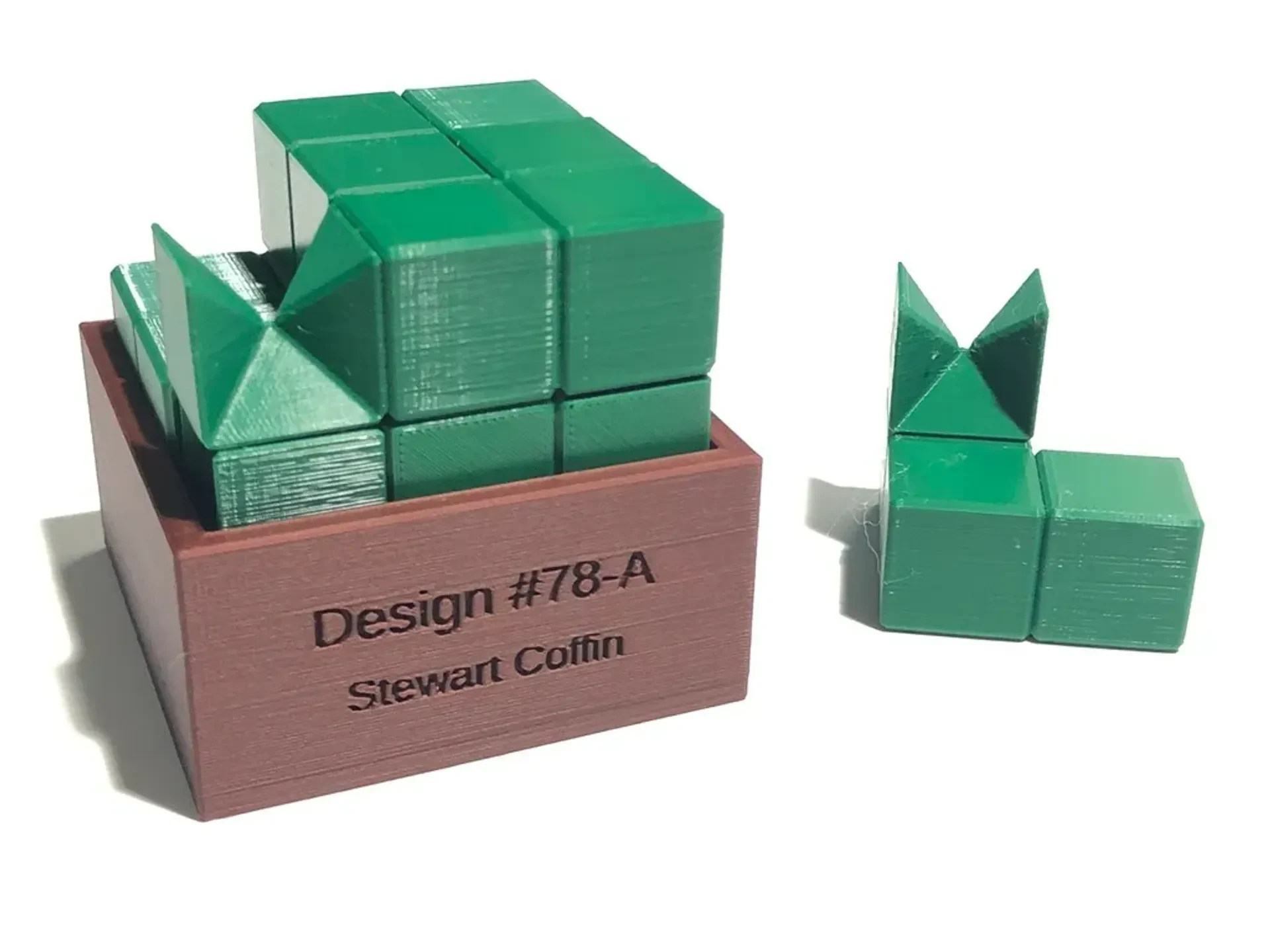

Распечатайте один экземпляр coffin.78-a.pieces.stl. При желании вы можете распечатать coffin.78-a.box.stl — коробку-витрину, в которой можно будет удерживать собранную головоломку, как показано на фотографии на обложке.
В этой модели используются «защелкивающиеся соединения», поэтому ее можно печатать без поддержек. После того, как вы распечатаете его, сначала соедините все соединения, прежде чем пытаться решить головоломку. Вставьте каждую вилку в соответствующую розетку (например, вилка с маркировкой «А» должна подключаться к розетке с соответствующей меткой «А» внутри).
Соединения рассчитаны на герметичность, и в зависимости от используемого принтера и нити накала вам может потребоваться забить их на место. Если они выйдут слишком свободно, капля суперклея сделает их более прочными (в большинстве случаев в этом нет необходимости, но, к сожалению, допуски различаются в зависимости от принтера и нити). Концепция защелкивающегося соединения обсуждается далее в этом уроке: Начало работы с пазловой печатью.
Я также включил уменьшенную версию, coffin.78-a.pieces-smaller.stl, которая использует примерно на 1/3 меньше материала.
Проект головоломки для печати
Цель проекта Printable Puzzle Project — сделать доступными высококачественные модели многих головоломок с открытым исходным кодом. Все наши модели публикуются с любезного разрешения их дизайнеров и лицензированы только для некоммерческого использования. Любой может распечатать копии для личного использования, но их продажа или иная монетизация не разрешены, а дизайнеры головоломок сохраняют за собой все права как правообладатели своих работ.
Наши головоломки моделируются с использованием библиотеки PuzzleCAD с открытым исходным кодом. Файл .scad включен в состав этой модели на случай, если вы захотите изменить какие-либо параметры ее конструкции; Дополнительную информацию о том, как это сделать, можно найти в руководстве по моделированию головоломок PPP.
О дизайнере
Стюарта Коффина называли «самым выдающимся дизайнером и создателем взаимосвязанных головоломок, которых когда-либо видел мир». Ему приписывают более четырехсот проектов, он был пионером множества оригинальных форм головоломок и много писал о дизайне головоломок и мастерстве их изготовления. Более подробную информацию о Гробе, а также о многих других печатных моделях его дизайна можно найти на странице обзора головоломок Стюарта с гробами.
Приятного загадки!
